华为交换机配置Super vlan (值得收藏)

super vlan

Super vlan 介绍

Super VLAN,也称为VLAN聚合(VLAN Aggregation),是一种高级的VLAN配置技术,主要用于解决大型网络环境中VLAN数量众多、IP地址资源有限的问题。它通过将多个子VLAN(Sub-VLAN)逻辑上聚合到一个超级VLAN下,实现了网络资源的高效利用和管理。下面是Super VLAN的一些关键特点和工作原理:

关键特性:

1.节约IP地址:

Super VLAN允许多个Sub-VLAN共享同一个IP地址段,因为所有Sub-VLAN都共用Super VLAN的三层VLAN接口(VLANIF接口)及其IP地址作为网关,从而减少了对独立IP网段的需求。

2.广播隔离:

尽管Sub-VLAN共享网关,但它们之间在第二层(数据链路层)是相互隔离的,有效控制了广播域的大小,减少了广播风暴的风险。

3.三层互通:

Sub-VLAN内的主机通过Super VLAN的VLANIF接口进行三层(网络层)通信,实现与外部网络的连接和不同Sub-VLAN间的路由。

4.灵活管理:

Super VLAN使得网络管理员能够更灵活地管理和分配VLAN,特别是在用户数量多、VLAN划分细致的场景,如酒店、小区宽带等。

工作原理:

5.Super VLAN配置:

不直接包含物理端口,主要用于配置三层接口和路由。
Sub VLAN配置:每个Sub-VLAN包含物理接口,用于连接终端设备,Sub-VLAN之间二层隔离。

6.三层接口:

在Super VLAN上配置VLANIF接口并分配IP地址,供所有Sub-VLAN共享,作为它们的默认网关。

7.ARP代理:

为了使Sub-VLAN间的设备能够相互通信,Super VLAN通常会启用ARP代理功能,处理跨Sub-VLAN的ARP请求和响应。
应用场景:
适用于用户数量大、VLAN划分多且需要严格隔离,同时IP地址资源有限的网络环境。
如企业园区、住宅小区宽带服务、酒店客房网络等,每个用户或区域分配一个Sub-VLAN以实现隔离,同时共享有限的IP地址资源。
综上所述,Super VLAN技术通过高效利用IP地址资源和有效控制广播域,为复杂网络的管理和扩展提供了一种有效的解决方案。

配置华为交换机的Super VLAN时,可能会遇到以下一些常见问题及相应的解决办法:

Super vlan 常见问题

1.Super VLAN与Sub VLAN配置错误:

问题:未能正确关联Sub VLAN至Super VLAN。
解决:确保使用sub-vlan <super_vlan_id>命令在每个Sub VLAN配置下关联正确的Super VLAN ID。

2.三层接口配置问题:

问题:VLANIF接口未正确配置或IP地址分配错误。
解决:确保为Super VLAN创建并配置了VLANIF接口,且分配了正确的IP地址作为Sub VLAN用户的默认网关。

3.通信故障:

问题:Sub VLAN间或与外部网络的三层通信失败。
解决:检查路由配置,确保Super VLAN的VLANIF接口有适当的路由条目指向外部网络,以及正确的ACL(访问控制列表)设置。

4.广播风暴:

问题:Super VLAN内广播报文过多,消耗大量带宽和CPU资源。
解决:合理配置广播抑制功能,如BPDU Guard、Root Guard等,并优化VLAN划分以减少不必要的广播域。

5.DHCP问题:

问题:Sub VLAN内的用户无法从DHCP服务器获取地址。
解决:确保DHCP Relay(即DHCP Helper)正确配置,指向正确的DHCP服务器地址,并在Super VLAN的VLANIF接口启用DHCP功能。

6.端口配置不当:

问题:接入端口未正确配置为Trunk或Access模式,导致VLAN流量不通。
解决:根据需要配置端口为Trunk模式,并允许通过所有相关VLAN(包括Super VLAN和Sub VLAN),或者配置为Access模式并指定一个Sub VLAN。

7.安全性问题:

问题:Sub VLAN间缺乏必要的隔离或安全控制。
解决:利用MUX VLAN或其他访问控制技术增强用户间隔离。

8.资源耗尽:

问题:大量Sub VLAN配置导致系统资源紧张。
解决:监控设备资源使用情况,必要时升级硬件或优化VLAN结构以减少资源消耗。

遇到上述问题时,检查配置命令、查看系统日志,并对照华为官方文档或寻求技术支持的帮助是解决问题的有效途径。

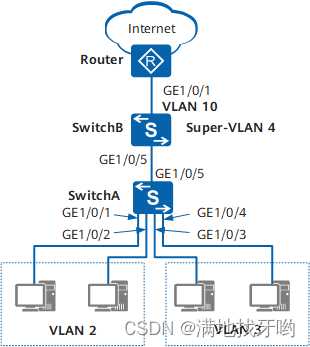

Super vlan 配置实例:

在华为交换机上配置Super VLAN,具体步骤如下:

1.进入系统视图

首先,通过Console、SSH等方式登录到华为交换机,并进入系统视图。

system-view
2.创建Super VLAN

接着,创建一个Super VLAN,例如VLAN 100,并将其设置为聚合VLAN(即Super VLAN)。

[huawei]vlan 100
[huawei-vlan100]aggregate-vlan
3.创建Sub VLAN

然后,创建需要归属到这个Super VLAN下的Sub VLAN,假设为VLAN 101和VLAN 102。

[huawei]vlan 101
[huawei-vlan101]sub-vlan 100
[huawei]vlan 102
[huawei-vlan102]sub-vlan 100
4.配置Super VLAN的三层接口

为Super VLAN配置一个三层接口,并分配IP地址,以便Sub VLAN内的用户可以使用此IP作为网关进行三层通信。

[huawei]interface Vlanif 100
[huawei-Vlanif100]ip address 192.168.100.1 255.255.255.0
5.其他配置(可选)

根据需要,配置其他相关参数,如路由、ACL(访问控制列表)、QoS策略等。

6.保存配置

完成配置后,别忘了保存配置以免数据丢失。

[huawei]commit

在这里插入图片描述

请根据实际情况调整VLAN ID、IP地址等参数。上述步骤提供了配置华为交换机Super VLAN的基本框架,实际操作时还需考虑网络设计的具体需求。如果在配置过程中遇到任何问题,可以参考华为官方文档或联系技术支持获取帮助。

华为超级VLAN是一种基于VLAN和链路聚合技术的网络虚拟化技术,可以将多个物理网络连接汇聚成一个虚拟网络,提高网络的可靠性和性能。 以下是华为超级VLAN加链路聚合的配置步骤: 1. 创建超级VLAN 在交换机上创建VLAN,并且将需要聚合的物理端口加入该VLAN,例如创建VLAN 100,并将端口 0/0/1 和 0/0/2 加入该VLAN: ``` <HUAWEI> system-view [HUAWEI] vlan 100 [HUAWEI-vlan100] port 0/0/1 [HUAWEI-vlan100] port 0/0/2 ``` 2. 创建聚合组 在交换机上创建聚合组,并将需要聚合的端口加入该组,例如创建聚合组 1,并将端口 0/0/1 和 0/0/2 加入该组: ``` <HUAWEI> system-view [HUAWEI] interface eth-trunk 1 [HUAWEI-Eth-Trunk1] port trunk allow-pass vlan 100 [HUAWEI-Eth-Trunk1] port interface GigabitEthernet 0/0/1 [HUAWEI-Eth-Trunk1] port interface GigabitEthernet 0/0/2 ``` 3. 配置超级VLAN 将超级VLAN绑定到聚合组上,例如将超级VLAN 100 绑定到聚合组 1 上: ``` <HUAWEI> system-view [HUAWEI] super-vlan 100 [HUAWEI-svlan100] bind eth-trunk 1 ``` 4. 配置超级VLAN隧道 将超级VLAN隧道绑定到超级VLAN上,例如将超级VLAN隧道 10 绑定到超级VLAN 100 上: ``` <HUAWEI> system-view [HUAWEI] super-vlan 100 [HUAWEI-svlan100] super-vlan-tunnel 10 ``` 5. 配置超级VLAN隧道端口 将超级VLAN隧道端口加入聚合组,例如将端口 10GE 0/0/3 加入聚合组 1: ``` <HUAWEI> system-view [HUAWEI] interface eth-trunk 1 [HUAWEI-Eth-Trunk1] port interface 10GE 0/0/3 ``` 以上就是华为超级VLAN加链路聚合的配置步骤。需要注意的是,不同型号的华为交换机配置方式可能略有不同,具体操作请参考相应的设备手册。
