一、华为 VRRP协议的介绍

华为设备支持的VRRP（Virtual Router Redundancy Protocol，虚拟路由器冗余协议）是一种广泛采用的网络容错协议，其设计目标在于提高网络服务的可用性和可靠性。以下是关于华为VRRP协议的关键点介绍：

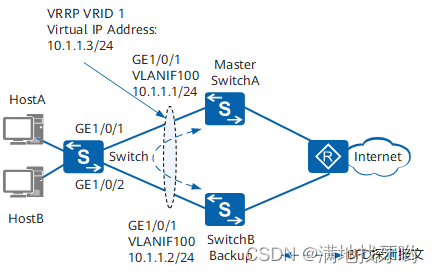

vrrp

1. 基本原理

VRRP通过创建一个虚拟路由器的概念，这个虚拟路由器拥有一个虚拟IP地址和MAC地址，作为网络中主机的默认网关。一组物理路由器（通常位于同一局域网内）共同参与组成一个VRRP备份组，其中一台路由器充当Master角色，负责处理发往虚拟IP地址的数据包转发；其余路由器则作为Backup角色待命。当Master路由器出现故障时，Backup路由器中的一个将自动无缝接管成为新的Master，确保网络服务不间断。

2. 优先级与选举

VRRP备份组内的路由器通过优先级来决定角色归属。优先级高的路由器将成为Master。优先级可以在1到254之间设定，数值越大优先级越高，缺省值通常为100。此外，还存在一个特殊的状态“优先级0”，当路由器发出优先级为0的VRRP通告报文时，它会立即放弃Master角色。

3. 心跳与通告

VRRP路由器之间通过定期发送VRRP通告报文来维持备份组的状态同步。这些组播报文包含Master的状态信息和优先级，使Backup路由器能够监测Master的健康状况。如果一段时间内未收到Master的通告报文，Backup路由器会认为Master已失效并开始选举新的Master。

4. 版本与兼容性

VRRP协议有两个主要版本，VRRPv2（适用于IPv4）和VRRPv3（专为IPv6设计）。华为设备支持这两个版本，确保在不同网络环境下都能实现高可用性。

5. 配置与管理

在华为路由器上配置VRRP涉及定义VRRP备份组、设置优先级、指定虚拟IP地址以及配置相关的定时器参数等。管理员可以通过命令行界面（CLI）或图形用户界面（GUI）进行配置，并利用华为的网络管理工具监控VRRP状态和进行故障排查。

6. 应用场景

VRRP在各种网络环境中都发挥着重要作用，特别是企业网络、数据中心、ISP接入网络等，任何需要确保网关高可用性的场景中都有其身影。

通过上述介绍，可以看出华为VRRP协议是构建网络高可用性和容错体系的重要组成部分，能够显著提升网络服务的连续性和稳定性。

二、华为 VRRP协议的配置实例以及思路

华为设备上配置VRRP协议的基本思路是创建一个或多个VRRP备份组，指定虚拟IP地址作为用户的默认网关，并根据需要设置优先级以确定主备角色。下面是一个简化的配置实例，说明如何在两台华为路由器上配置VRRP以实现网关冗余。

配置环境假设

设备：两台华为路由器，分别为Core1和Core2。
目标：让这两台路由器为同一个子网内的用户提供冗余网关服务，虚拟IP地址设为192.168.10.1。
默认情况下，Core1作为主路由器（优先级较高），Core2作为备份。

Core1配置（主路由器）

登录Core1设备，进入系统视图，然后配置接口下联用户的VRRP参数：

sys
interface GigabitEthernet 0/0/0  // 进入下联用户的接口
vrrp vrid 1 virtual-ip 192.168.10.1  // 创建VRRP备份组1，设置虚拟IP
vrrp vrid 1 priority 105  // 设置优先级为105，确保Core1成为主路由器
vrrp vrid 1 track interface GigabitEthernet 0/0/1 reduced 10  // 可选，跟踪接口状态并调整优先级

Core2配置（备份路由器）

登录Core2设备，同样进入系统视图，配置接口下联用户的VRRP参数：

sys
interface GigabitEthernet 0/0/0  // 进入下联用户的接口
vrrp vrid 1 virtual-ip 192.168.10.1  // 加入同一VRRP备份组，设置相同的虚拟IP

在Core2上，默认优先级为100，因为Core1的优先级更高，所以Core2会自动成为备份设备。

配置思路

1. 确定需求

首先明确需要冗余的网络部分，以及要提供的虚拟网关IP地址。

2. 规划VRRP备份组

根据网络结构，决定哪些路由器参与VRRP备份组，以及备份组的ID（vrid）。

3. 配置虚拟IP

在所有参与的路由器上为相同VRRP备份组配置相同的虚拟IP地址。

4. 设置优先级

在期望作为主路由器的设备上设置较高的优先级，确保它在正常情况下成为活动路由器。

5. 健康检查与优先级调整

可选地，配置接口跟踪或其他健康检查机制，以便在主路由器的某些关键资源出现问题时，自动降低其优先级，促使备份路由器接管服务。

6. 测试与验证

完成配置后，进行连通性测试，确保在主路由器故障时，备份路由器能顺利接管，网络服务不中断。

通过以上步骤，即可在华为路由器上成功配置VRRP协议，实现网关的高可用性。

三、华为 VRRP协议的介绍故障分析

华为VRRP协议在实际部署和运维过程中，可能会遇到多种故障情况。以下是一些典型的故障案例及其解决思路：

1. VRRP主备切换异常：

案例描述：网络中配置了VRRP备份组，但主路由器故障时，备份路由器未能及时接管，导致服务中断。
原因分析：可能是因为备份路由器的VRRP优先级设置不当，或者VRRP通告报文交互存在问题。
解决办法：检查VRRP配置，确认备份路由器的优先级是否正确；使用display vrrp命令查看VRRP状态和报文发送接收情况，确保没有配置错误或接口问题；检查网络连通性，确保VRRP报文可以正常传递。

2. MAC地址学习错误：

案例描述：网络中出现丢包现象，经排查发现与VRRP相关，原因是与下行接口相连的设备MAC地址学习错误。
原因分析：可能是交换机或终端设备的MAC地址表混乱，导致数据包被错误转发。
解决办法：在相关交换机上清除错误的MAC地址表项，重启VRRP备份组或受影响的接口，确保MAC地址重新正确学习。

3. 主备切换过于频繁：

案例描述：VRRP备份组中的设备状态频繁在Master和Backup之间切换，影响网络稳定性。
原因分析：可能是VRRP报文发送间隔设置过短，或设备间存在微小的时延差异，导致误判。
解决办法：调整VRRP报文发送间隔（vrrp timer advertise），确保设备间的时钟同步，检查网络是否存在不必要的抖动。

4. 无法Ping通VRRP虚拟IP地址：

案例描述：网络配置了VRRP后，内网主机无法Ping通VRRP虚拟IP。
原因分析：可能是由于启用了ARP严格学习功能，导致VRRP通告的虚拟MAC地址未被正确学习。
解决办法：检查并适当调整ARP学习策略，确认VRRP虚拟MAC地址是否已被正确传播至网络中的所有设备。

5. 路由异常导致VRRP状态异常：

案例描述：VRRP备份组状态显示异常，且与路由状态有关。
原因分析：可能是因为VRRP配置了跟踪某个路由或接口状态，而该路由或接口出现问题。
解决办法：使用display vrrp interface和display ip routing-table等命令检查VRRP配置和路由状态，修复路由问题或调整VRRP跟踪配置。

针对以上故障案例，有效的故障排查和解决往往需要结合具体的网络环境和配置细节，通过系统日志、状态输出和网络诊断工具综合分析，以定位并解决问题。

四、华为 VRRP协议的常见问题

在配置和维护华为设备上的VRRP协议时，用户经常会遇到一些常见问题，以下列举了一些典型问题及其解答：

1. 如何查看VRRP状态？

使用命令 display vrrp [vrid <vrid>] [interface <interface-type> <interface-number>] 可以查看VRRP备份组的状态，包括主备状态、优先级、虚拟IP地址等信息。

2. 如何配置VRRP优先级？

在接口配置模式下，使用命令 vrrp vrid <vrid> priority <priority> 配置VRRP备份组的优先级，其中 <vrid> 是备份组ID，<priority> 是优先级值，范围是1到254，数值越大优先级越高。

3. 如何设置VRRP抢占延迟？

如果希望在主路由器恢复后延迟一段时间再抢占，可以使用命令 vrrp vrid <vrid> preempt-mode timer delay <seconds> 配置抢占延迟时间，<seconds> 指定延迟秒数。

4. 如何实现VRRP与接口状态联动？

使用命令 vrrp vrid <vrid> track interface <interface-type> <interface-number> [decrement <decrement-value>] 可以跟踪指定接口的状态，当接口故障时自动降低优先级或禁用抢占，<decrement-value> 是优先级减少的数值。
