华为vrrp（虚拟路由冗余协议）

VRRP（Virtual Router Redundancy Protocol）是一种用于在局域网中提供冗余和故障转移的网络协议。其原理和优点如下：

原理：
1. VRRP通过在网络设备之间创建虚拟路由器组（Virtual Router Group）来提供冗余。
2. 虚拟路由器组中包含一个主路由器（Master Router）和若干备份路由器（Backup Router）。
3. 主路由器负责处理所有传入和传出的网络流量，备份路由器处于待命状态。
4. 通过VRRP协议，主路由器周期性发送VRRP通告（Advertisement）来宣告自己的存在和状态。
5. 备份路由器监听VRRP通告，一旦主路由器故障或离线，备份路由器中的一个将会接管主路由器的IP地址和网络流量处理。

优点：
1. 冗余性：VRRP提供冗余路由器，可确保网络流量的连续传输，减少因主路由器故障而导致的网络中断时间。
2. 故障转移：一旦主路由器故障，备份路由器能够自动接管主路由器的功能，保障网络的可用性。
3. 网络透明性：对于网络中的其他设备来说，VRRP提供了一个统一的虚拟路由器，无需了解路由器的具体配置和故障转移过程。
4. 灵活性：VRRP可以根据需要配置多个虚拟路由器组，每个组可以有不同的优先级和权重，以适应不同的网络环境和需求。

需要注意的是，VRRP是一种局域网技术，主要应用于企业内部网络或较小规模的网络环境中，并不适用于跨网络或广域网场景。

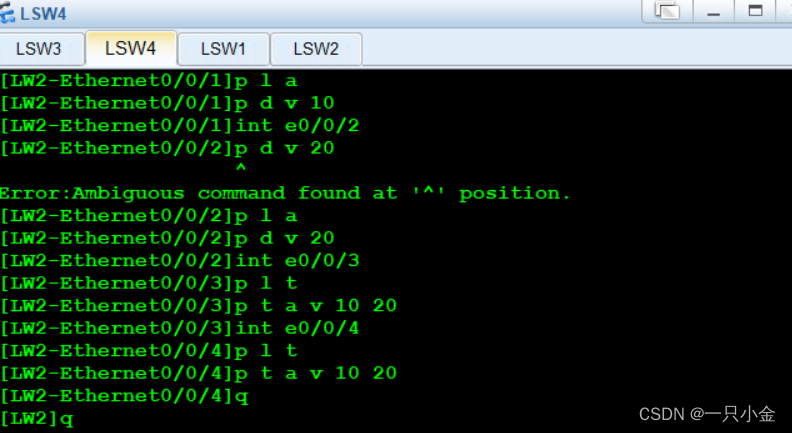

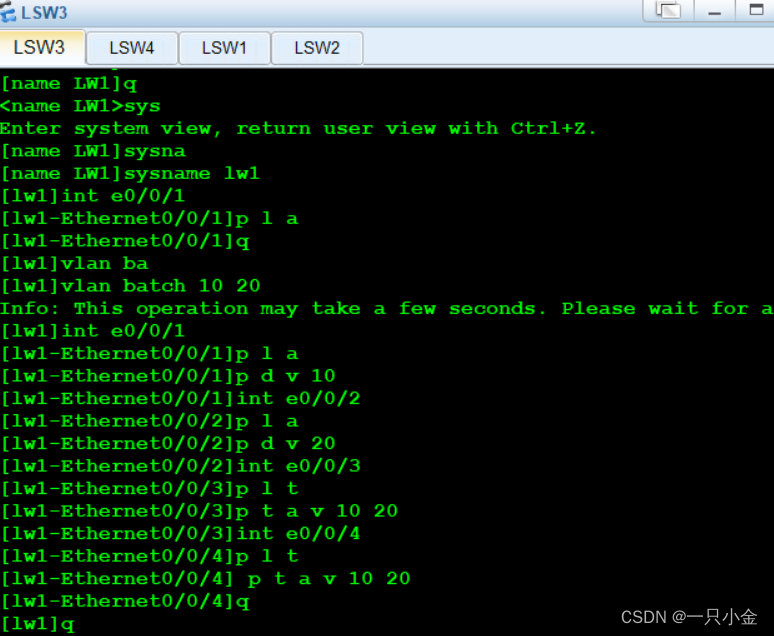

步骤一、配置二层交换机两个。

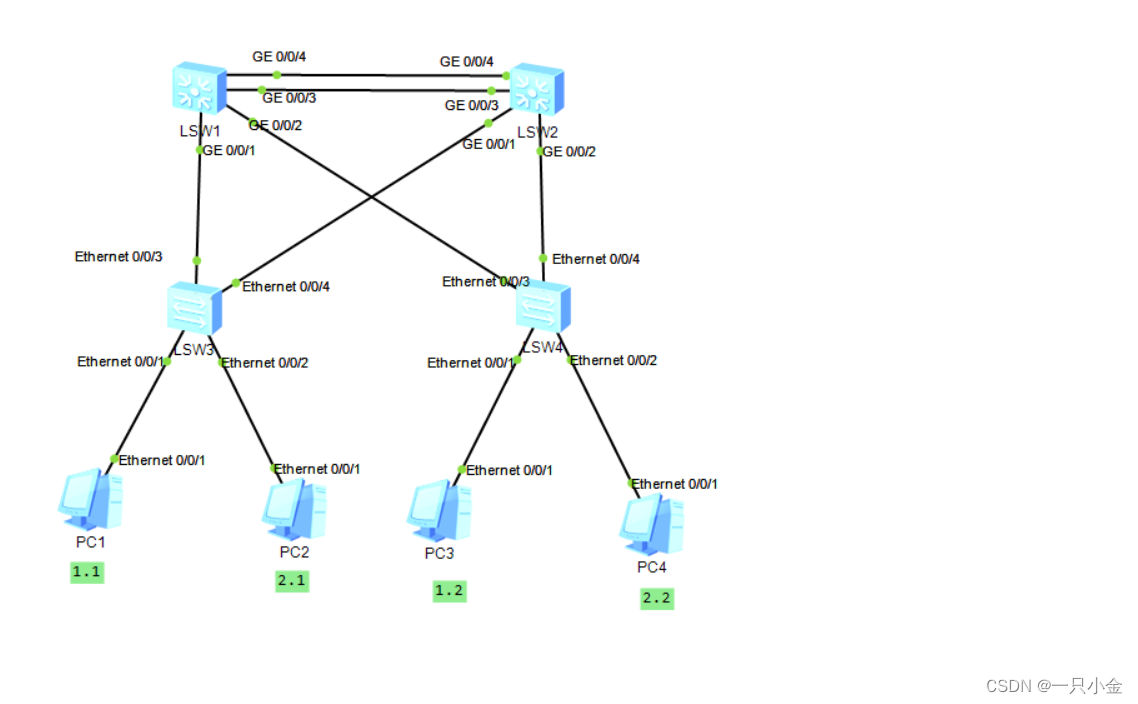

如图配置了两个二层交换机。进行vlan 10 20的创建以及vlan互通。

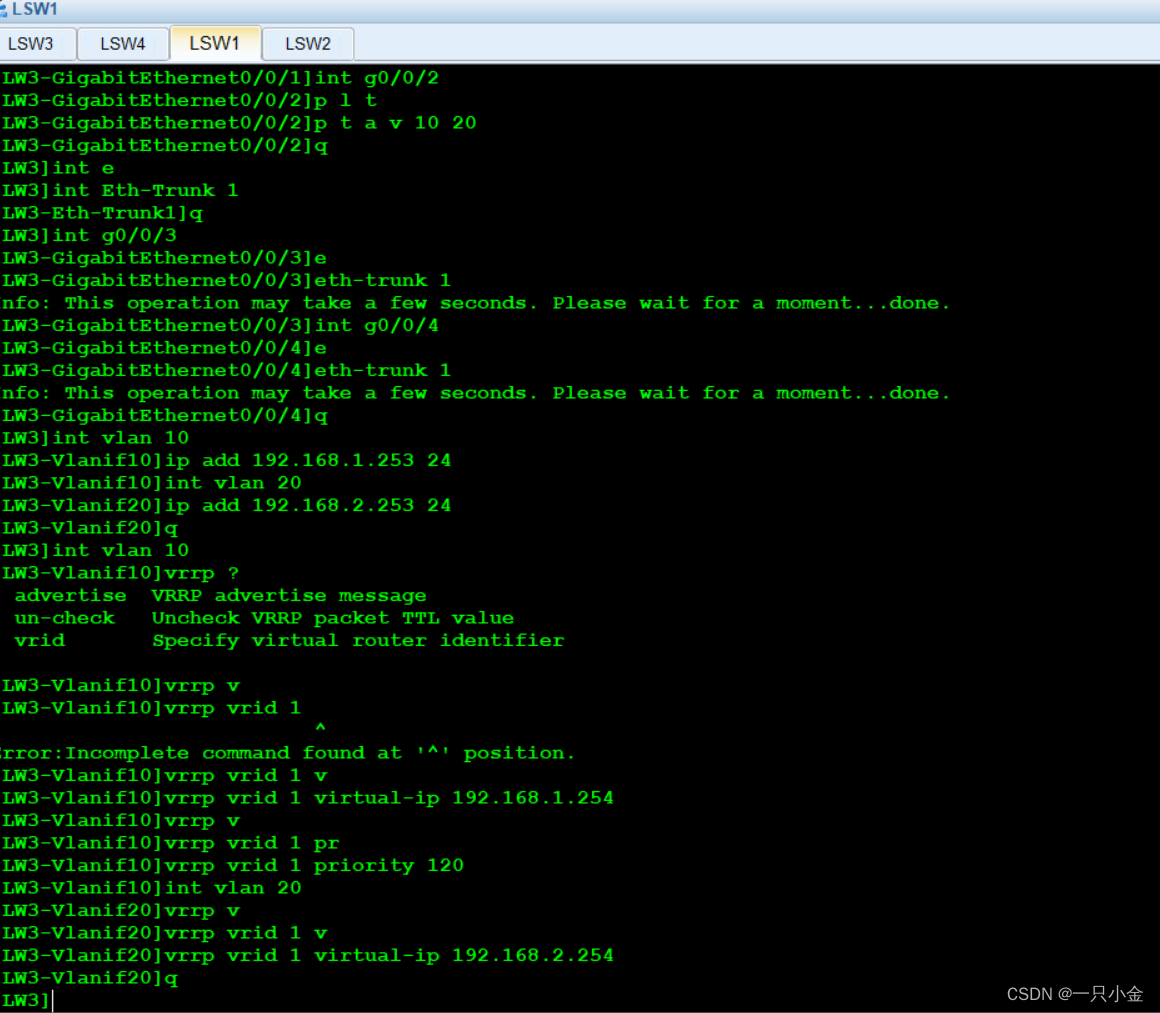

步骤三、配置三层交换机

[LW3]vlan batch 10 20
[LW3]int g0/0/1
[LW3-GigabitEthernet0/0/1]p l t
[LW3-GigabitEthernet0/0/1]p t a v 10 20
[LW3-GigabitEthernet0/0/1]int g0/0/2
[LW3-GigabitEthernet0/0/2]p l t
[LW3-GigabitEthernet0/0/2]p t a v 10 20
[LW3-GigabitEthernet0/0/2]q
[LW3]int Eth-Trunk 1                       （创建链路聚合模式1）
[LW3-Eth-Trunk1]q
[LW3]int g0/0/3
[LW3-GigabitEthernet0/0/3]e
[LW3-GigabitEthernet0/0/3]eth-trunk 1        （在此接口接入链路聚合模式）
[LW3-GigabitEthernet0/0/3]int g0/0/4
[LW3-GigabitEthernet0/0/4]e
[LW3-GigabitEthernet0/0/4]eth-trunk 1
[LW3-GigabitEthernet0/0/4]q
[LW3]int vlan 10
[LW3-Vlanif10]ip add 192.168.1.253 24         （在vlan模式下添加IP地址网关：不能跟下面配置的虚拟IP一样）
[LW3-Vlanif10]int vlan 20
[LW3-Vlanif20]ip add 192.168.2.253 24
[LW3-Vlanif20]q
[LW3]int vlan 10
[LW3-Vlanif10]vrrp ?                          （在vlan模式下可以进行vrrp配置命令）
  advertise  VRRP advertise message
  un-check   Uncheck VRRP packet TTL value
  vrid       Specify virtual router identifier
[LW3-Vlanif10]vrrp vrid 1 virtual-ip 192.168.1.254         （在vlan10进行vrrp命令配置进程号为1创建虚拟IP）
[LW3-Vlanif10]vrrp vrid 1 priority 120                            （设置优先级为120，默认为100）
[LW3-Vlanif10]int vlan 20
[LW3-Vlanif20]vrrp v
[LW3-Vlanif20]vrrp vrid 1 v
[LW3-Vlanif20]vrrp vrid 1 virtual-ip 192.168.2.254
[LW3-Vlanif20]q

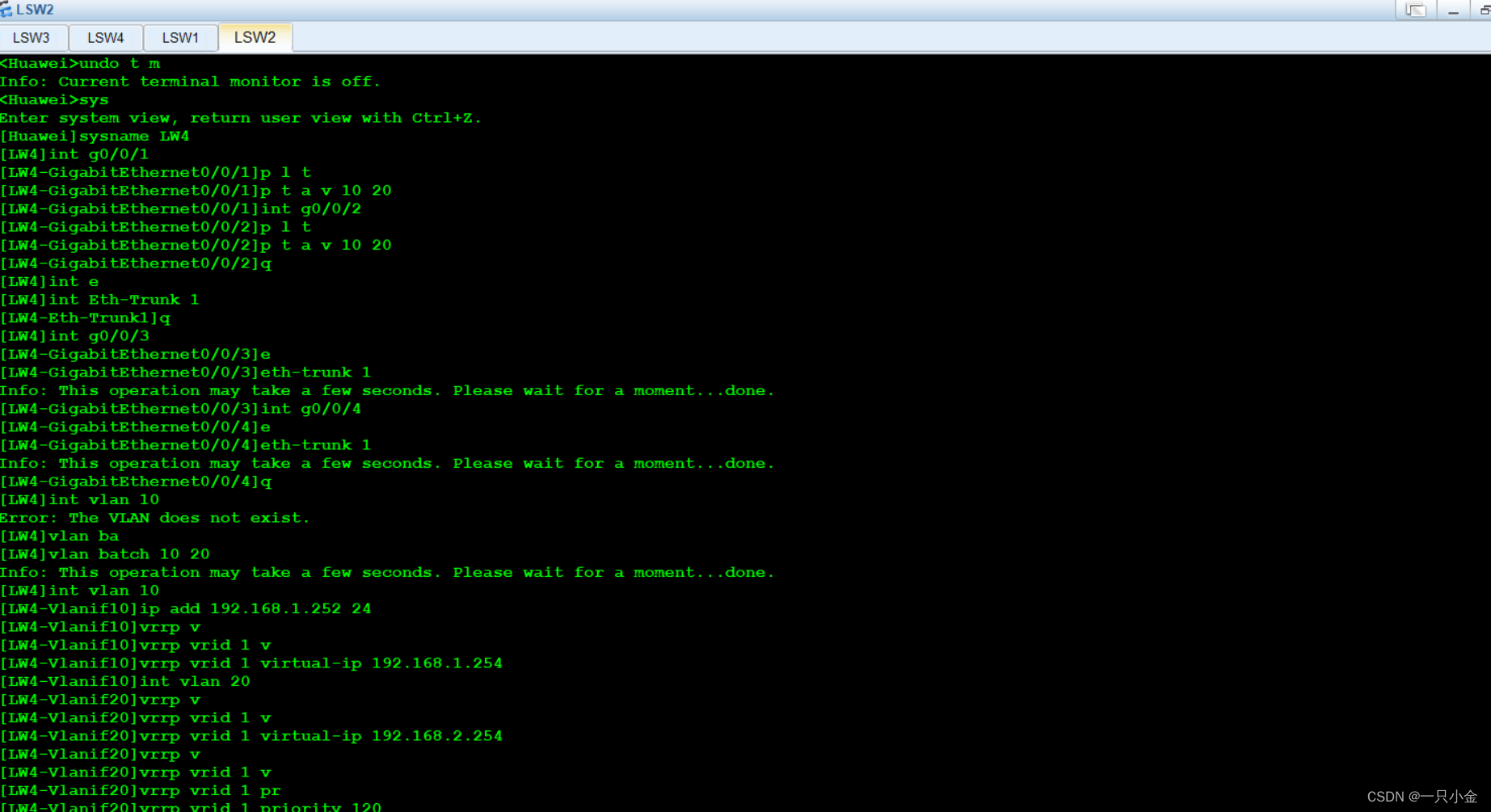

[LW4]int g0/0/1
[LW4-GigabitEthernet0/0/1]p l t
[LW4-GigabitEthernet0/0/1]p t a v 10 20
[LW4-GigabitEthernet0/0/1]int g0/0/2
[LW4-GigabitEthernet0/0/2]p l t
[LW4-GigabitEthernet0/0/2]p t a v 10 20
[LW4-GigabitEthernet0/0/2]q
[LW4]int e
[LW4]int Eth-Trunk 1
[LW4-Eth-Trunk1]q
[LW4]int g0/0/3
[LW4-GigabitEthernet0/0/3]eth-trunk 1
[LW4-GigabitEthernet0/0/3]int g0/0/4
[LW4-GigabitEthernet0/0/4]eth-trunk 1
[LW4-GigabitEthernet0/0/4]q
[LW4]vlan batch 10 20
[LW4]int vlan 10
[LW4-Vlanif10]ip add 192.168.1.252 24
[LW4-Vlanif10]vrrp vrid 1 virtual-ip 192.168.1.254
[LW4-Vlanif10]int vlan 20

[LW4-Vlanif20]ip add 192.168.2.252 24
[LW4-Vlanif20]vrrp vrid 1 virtual-ip 192.168.2.254
[LW4-Vlanif20]vrrp vrid 1 priority 120
[LW4-Vlanif20]q

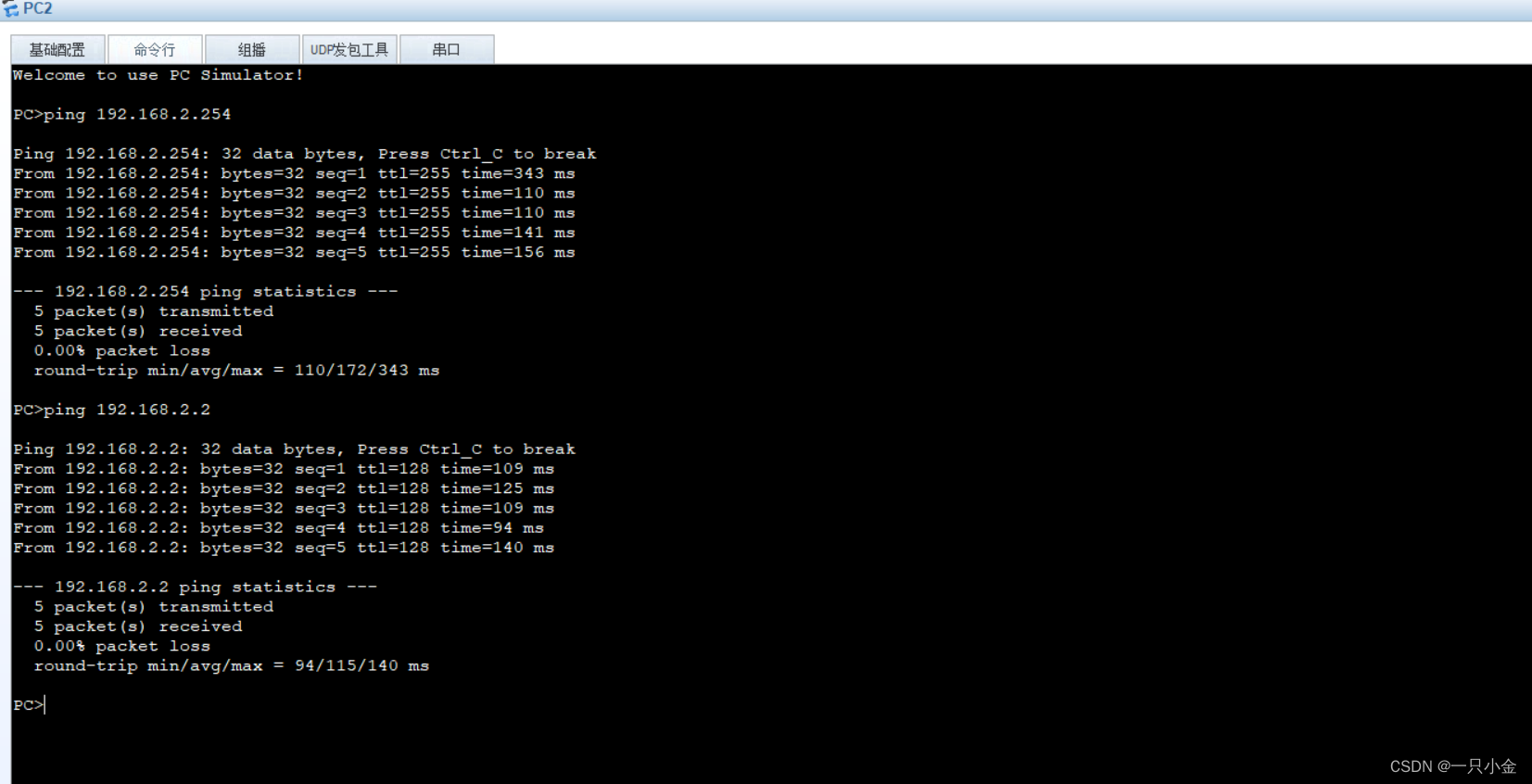

步骤四、pc端互通一下

五、思路总结、

pc端配置     分别配置ip地址跟网关

二层交换机 （两个交换机一样的配置：先创建vlan 10 20，pc与交换机端口access，交换机与交换机两个接口为trunk都得配置允许vlan通过）

三层交换机（先创建vlan 10 20，三层交换机与二层交换机的接口为trunk，允许vlan通过，再设置链路聚合模式，之后进入vlan配置网关ip（这个ip地址不能与vrrp里面的虚拟ip进行重合，进入vlan之后，在vlan模式下配置vrrp相关命令）

重点

vlan10 ：物理接口地址192.168.1.253-192.168.1.252        虚拟ip地址 192.168.1.254      mas优先级为120 （在第一个三层核心交换机上）

vlan20 ：物理接口地址192.168.2.253-192.168.2.252         虚拟IP地址 192.168.2.254     mas优先级为120 （在第二个三层核心交换机上）
