一、华为 mpls 协议的介绍

华为设备支持的MPLS（Multi-Protocol Label Switching，多协议标签交换）协议是一种高性能的转发技术，它结合了IP路由的灵活性和传统二层交换的速度。MPLS的核心思想是在网络层和数据链路层之间插入一个新的标签层，通过对数据包预先分配简短的固定长度标签（而不是依赖复杂的IP头部解析），实现快速的数据转发决策。

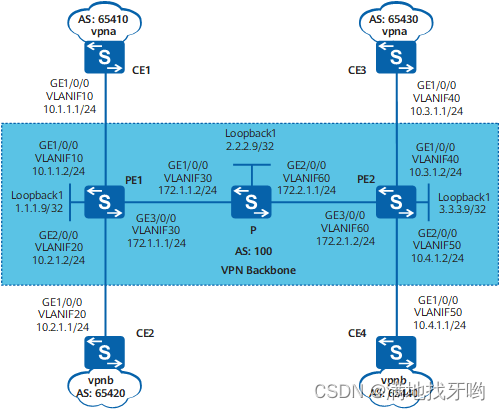

mpls

MPLS的主要特点包括：

1. 标签交换

MPLS中的核心组件是标签（Label）。路由器在接收到数据包后，根据IP头部信息给数据包加上一个短期有效的标签，后续的转发决策仅基于这个标签进行，无需再解析IP头部，大大提高了转发效率。

2. 面向连接

尽管MPLS运行在IP之上，它支持建立LSP（Label Switched Path，标签交换路径），这是一种逻辑上的面向连接的路径，为数据流提供了确定性的转发路径，类似于SDH或ATM中的虚电路。

3. 兼容性

MPLS设计为多协议兼容，能够承载包括IPv4、IPv6在内的多种网络层协议，同时在链路层可以适应以太网、ATM等多种技术。

4. 服务质量（QoS）

通过标签，MPLS可以更容易地实现流量工程（Traffic Engineering, TE）和提供不同级别的服务等级（CoS），满足不同业务对延迟、带宽和丢包率的需求。

5. 虚拟专用网络（VPN）

MPLS-VPN技术允许在同一物理网络基础设施上创建多个逻辑隔离的网络，为用户提供安全的数据传输通道，广泛应用于企业广域网中。

华为设备上的MPLS配置与应用：

- LDP（Label Distribution Protocol）

华为设备上通常使用LDP作为标签分发协议，负责标签的分配、通告和撤销。LDP通过TCP建立会话，实现邻居间标签信息的交换。

- MPLS TE

华为设备支持MPLS Traffic Engineering，通过显式路径设定，优化网络资源利用，提供备份路径，保证关键业务的服务质量。

- MPLS-TP（Transport Profile）

针对运营商级的传送网络，华为提供MPLS-TP解决方案，强化了OAM（Operations, Administration, and Maintenance）能力，提升了网络的可靠性和管理性。

- MPLS QoS

通过标签，华为设备能够实现精细的QoS策略，比如设置EXP位（Experimental Use，现通常用于QoS标记），进行流量分类和优先级排序。

- MPLS-VPN

华为设备支持多种MPLS-VPN配置，如基于RFC 2547bis的BGP/MPLS IP VPN，通过VRF（Virtual Routing and Forwarding）实例隔离不同用户的路由信息，实现多租户环境下的安全数据传输。

通过这些特性和配置，华为的MPLS解决方案能够为企业和运营商构建高效、灵活、可靠的网络基础设施。

二、华为 mpls 协议的配置实例以及思路

配置华为设备上的MPLS协议涉及多个步骤，主要包括启用MPLS、配置LSR-ID、激活LDP协议、建立LSP（Label Switched Path）以及（如果需要的话）配置MPLS TE或MPLS-VPN等功能。以下是一个基础的配置实例及思路：

配置思路：

全局启用MPLS：首先在设备全局配置模式下启用MPLS功能。
配置LSR-ID：每个MPLS设备需要一个唯一的LSR（Label Switching Router）ID，通常使用路由器的Loopback接口地址。
激活LDP协议：LDP（Label Distribution Protocol）是常用的标签分发协议，需要在接口或全局模式下激活。
接口配置：在需要运行MPLS的接口上启用MPLS，并配置LDP。
（可选）配置MPLS TE：如果需要进行流量工程，需要额外配置路径、带宽预留等。
（可选）配置MPLS-VPN：对于需要构建虚拟私有网络的场景，需要配置VRF、RD、RT以及BGP等。

配置实例：

假设有一台华为路由器，需要配置MPLS基本功能和LDP协议。

步骤1：全局启用MPLS

system-view
[HUAWEI] mpls lsr-id 1.1.1.1   # 使用Loopback地址作为LSR-ID
[HUAWEI] mpls

步骤2：激活LDP协议

[HUAWEI] interface GigabitEthernet 0/0/1   # 进入需要启用MPLS的接口
[HUAWEI-GigabitEthernet0/0/1] mpls ldp
[HUAWEI-GigabitEthernet0/0/1] quit

步骤3：（可选）配置MPLS TE

[HUAWEI] traffic-eng area 0   # 在OSPF区域0内启用TE
[HUAWEI] interface Tunnel 1   # 创建或进入Tunnel接口用于TE路径
[HUAWEI-Tunnel1] mpls te bandwidth bc0 10000   # 配置带宽
[HUAWEI-Tunnel1] mpls te priority 7 7   # 配置优先级

步骤4：（可选）配置MPLS-VPN

[HUAWEI] ip vpn-instance vpna   # 创建VPN实例
[HUAWEI-vpn-instance-vpna] rd 1:1   # 配置路由区分符（RD）
[HUAWEI-vpn-instance-vpna] route-distinguisher 1:1   # 同上，部分设备可能使用此命令
[HUAWEI-vpn-instance-vpna] vpn-target 111:1 export-extcommunity   # 配置出口VPN-target
[HUAWEI-vpn-instance-vpna] vpn-target 111:1 import-extcommunity   # 配置入口VPN-target
[HUAWEI] interface GigabitEthernet 0/0/1
[HUAWEI-GigabitEthernet0/0/1] ip binding vpn-instance vpna   # 将接口绑定到VPN实例

请根据实际网络需求调整上述配置命令。注意，配置MPLS时需确保网络设计的合理性，包括OSPF区域划分、路由策略、以及MPLS TE路径规划等，以达到预期的网络性能和稳定性。

三、华为 mpls 协议的故障案例分析

华为设备在部署MPLS协议时，可能会遇到各种故障情况。以下是几个真实故障案例的概述，这些案例能帮助理解故障原因和解决方法：

1. MPLS LDP Session无法建立

故障现象：两台华为设备间的MPLS LDP Session无法成功建立，导致MPLS标签无法交换。
故障分析：经过检查发现，故障原因是由于一台设备的LDP配置中，TCP端口号被错误地修改，与另一台设备默认使用的端口不一致。
解决措施：统一两边设备的LDP TCP端口号配置，或者恢复默认端口设置后，LDP Session成功建立。

2. MPLS TE隧道状态频繁Down

故障现象：网络中的MPLS TE隧道频繁在短时间内变为Down状态，影响了业务流量的稳定传输。
故障分析：通过日志分析和故障排查，发现是由于IGP（如OSPF）的路由波动导致TE路径计算频繁变化，进而引发隧道状态不稳定。
解决措施：优化IGP配置，例如增加OSPF接口的Hello间隔和Dead间隔时间，减少路由震荡；同时，调整TE配置，使用更稳定的约束条件来计算TE路径，如添加带宽预留和路径多样性策略。

3. MPLS标签栈溢出

故障现象：部分远端分支站点无法访问总部资源，网络监控发现MPLS标签栈深度超限。
故障分析：该问题通常发生在具有复杂MPLS网络架构的环境中，特别是当数据包需要穿越多个MPLS域时。每个域都会添加新的标签，最终导致标签栈深度超过设备支持的最大值。
解决措施：优化网络设计，减少不必要的标签嵌套，如通过调整MPLS域的划分或采用更高效的LSP路径设计；在必要的设备上增加标签栈深度的配置（如果设备支持）。

4. MPLS-VPN路由收敛速度慢

故障现象：在MPLS-VPN网络中，PE设备重启后，某些VPN用户的路由收敛时间过长，影响业务恢复速度。
故障分析：故障原因在于IGP收敛速度与BGP/MPLS VPN路由更新的协调问题，以及BGP的timer配置不当。
解决措施：优化BGP参数，如减小Keepalive和Hold计时器的值以加速BGP会话的稳定；同时，确保IGP的快速收敛特性（如使用BFD快速检测）已启用，以加快底层路由的恢复速度。

这些案例展示了华为设备在部署MPLS时可能遇到的问题及相应的解决策略。故障排查时，充分利用设备提供的诊断工具和日志信息至关重要，同时，深入理解MPLS协议原理和网络设计原则也是有效解决问题的基础。

四、华为 mpls 协议的常用问题

在华为设备上部署和维护MPLS（多协议标签交换）协议时，用户和技术人员可能会遇到一系列常见问题，以下是一些典型问题及其解决思路：

1. MPLS LDP邻居建立失败

问题：LDP会话无法建立，邻居状态不正常。
原因：可能是因为接口未使能MPLS、LDP配置不一致（如TCP端口、Hello保持时间）、ACL限制了LDP的TCP通信、IP可达性问题或认证配置错误。
解决：检查两端接口是否都启用了MPLS，LDP配置是否匹配，确认TCP端口（默认646）、Hello间隔和Hold时间一致，检查网络连通性和ACL设置，正确配置LDP认证（如果使用）。

2. MPLS标签分配或分发异常

问题：数据包没有正确贴上标签或标签分发不完整。
原因：可能是LDP配置错误，如缺少标签分发规则，或者标签保留或分配策略不当。
解决：检查LDP的标签分发模式（如自由模式、保守模式），确保接口和相关路由策略正确配置了标签分发。

3. MPLS TE（Traffic Engineering）路径计算失败或不生效

问题：TE隧道无法建立或不按预期路径转发。
原因：可能是TE配置错误，如约束条件过于严格无解，或者IGP（如OSPF或IS-IS）对TE的支持未正确配置。
解决：检查TE隧道的路径约束条件，确保IGP已启用TE扩展，且网络中的链路属性（如带宽、权重）配置正确，考虑调整约束条件或IGP设置。

4. MPLS-VPN路由泄露或学习不到

问题：VRF内的路由未能正确传播或外部路由不应出现在VRF中却出现了。
原因：可能是因为VRF配置错误，RD和RT配置不匹配，或者BGP的VPNv4配置有问题。
解决：检查VRF的定义、RD和RT的配置是否正确，确认BGP的VPNv4邻居关系正常，路由策略（如import和export）配置无误。

5. MPLS性能问题

问题：网络拥塞、高延迟或丢包。
原因：可能与标签栈深度、带宽预留、QoS策略或硬件资源限制有关。
解决：优化标签栈深度，合理配置带宽预留（尤其在使用MPLS TE时），检查和调优QoS策略，确保网络设备有足够的资源处理MPLS流量。

6. MPLS故障排查困难

问题：面对MPLS故障，缺乏有效的诊断手段。
解决：利用华为设备的诊断命令，如display mpls ldp session、display mpls ldp fec、display mpls lsp、display current-configuration | include mpls等，结合日志和告警信息进行故障定位。使用专业工具如华为eSight网管系统进行故障诊断和性能监控。

解决MPLS相关问题时，详细记录配置和观察现象，逐步排查，是找到问题根源的关键。同时，定期维护和审计MPLS配置，以及适时进行网络优化，可以有效预防很多常见问题的发生。
