华为SD-WAN Hub-Spoke架构的介绍配置实例以及故障案例分析-(值得收藏学习)

一、华为SD-WAN Hub-Spoke架构的介绍

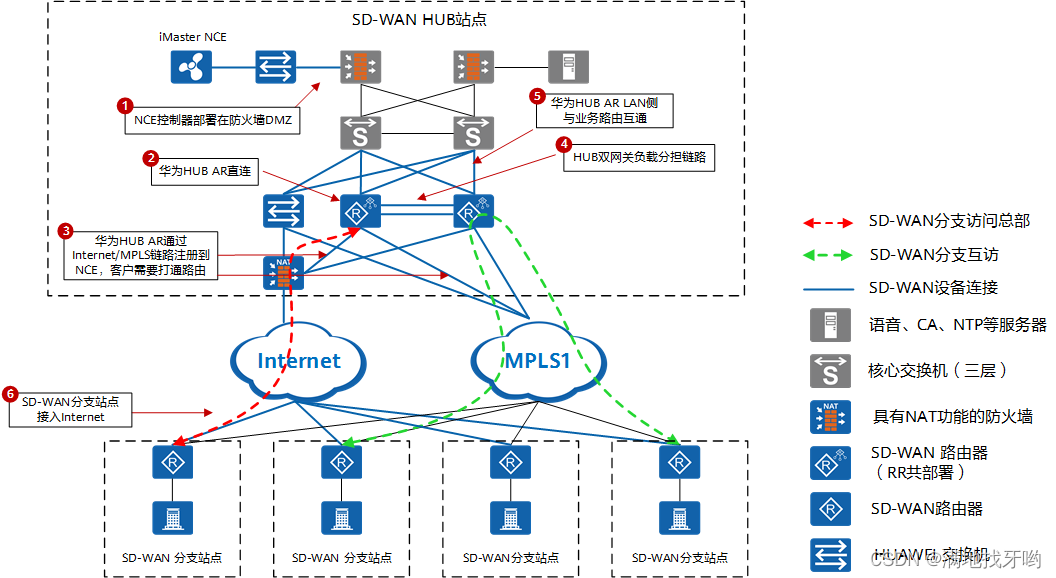

华为的SD-WAN（Software-Defined Wide Area Network）Hub-Spoke模型是一种网络架构设计，主要用于企业广域网（WAN）的优化和管理。在Hub-Spoke模型中，网络被组织成一个中心节点（Hub）和多个边缘节点（Spokes）。这种架构允许分支办公室或远程地点（Spokes）通过中心位置（Hub）相互通信，从而集中管理和优化流量。

SD-WAN Hub-Spoke架构的特点：

1. 集中管理：所有的流量都会通过Hub节点，便于实施统一的安全策略、流量监控和管理。

2. 流量优化：Hub节点可以智能地决定数据包如何在WAN上传输，比如使用MPLS、Internet、LTE等多种链路类型，根据应用需求和链路质量动态调整。

3. 冗余和高可用性：Hub节点通常会有冗余设计，以确保在网络部分组件发生故障时仍能保持网络的连通性。

4. 应用识别和优先级：SD-WAN解决方案能够识别不同应用的流量，并根据预设的策略给予不同的带宽和延迟优先级，确保关键业务的性能。

5. 自动化和零接触部署：Hub-Spoke模型支持自动化部署和配置，新加入的Spoke节点可以实现零接触安装，即插即用。

6. 成本效益：通过优化链路利用和减少对昂贵MPLS线路的依赖，Hub-Spoke模型可以帮助企业节省网络运营成本。

华为SD-WAN解决方案：

华为的SD-WAN解决方案提供了多种功能，包括但不限于：

• 自动化的网络编排，能够快速响应网络变化。
• 弹性扩容能力，支持分布式控制组件。
• 支持MPLS、Internet、LTE等多种链路类型。
• 双CPE（Customer Premise Equipment）部署，提高网络的可靠性和稳定性。
• 多链路聚合（Multi-Link），提升带宽利用率和网络弹性。
• 应用级策略控制，确保关键业务的性能。
• 与NCE（Network Cloud Engine）平台集成，实现网络的集中管理和自动化。

在进行Hub-Spoke SD-WAN部署时，华为提供了详细的指导和最佳实践，涵盖了从规划、设计到实施和运维的全过程。对于从传统网络迁移到SD-WAN的场景，华为也提供了逐步迁移的策略，以最小化对企业业务的影响。

总体而言，华为的SD-WAN Hub-Spoke解决方案旨在为企业提供高效、安全且经济的广域网连接，同时简化网络管理和运维，提高业务连续性和用户体验。

二、华为SD-WAN Hub-Spoke架构配置实例

配置华为SD-WAN Hub-Spoke架构涉及多个步骤，包括网络规划、设备配置、策略设定等。下面是一个简化版的配置思路和实例，用于构建一个基本的Hub-Spoke SD-WAN环境。

配置思路：

1. 定义Hub和Spoke节点：确定哪些设备将作为Hub，哪些作为Spoke。
2. 链路类型选择：决定使用MPLS、Internet、4G/LTE等链路类型。
3. 设备初始化：对Hub和Spoke设备进行基本的网络参数配置。
4. SD-WAN功能启用：在设备上启用SD-WAN功能。
5. 策略配置：定义流量转发规则和链路选择策略。
6. 安全策略：配置防火墙规则和加密选项。
7. 测试与验证：测试连接性，确保所有节点都能按照预期进行通信。

配置实例：

假设我们有一个简单的Hub-Spoke架构，其中包含一个Hub节点和两个Spoke节点。

1. 设备初始化

在所有参与的设备上配置基础的IP地址、路由协议等。

2. 启用SD-WAN功能

system-view
[Device] sdwan enable

3. 定义Hub和Spoke

[Device] sdwan hub enable
[Device] sdwan spoke enable

在Hub和Spoke设备上分别启用相应功能。

4. 链路定义

[Device] interface GigabitEthernet0/0/1
[Device-GigabitEthernet0/0/1] sdwan add-link link-type mpls

定义每个接口的链路类型，例如MPLS。

5. 流量策略配置

[Device] traffic-policy
[Device-traffic-policy] policy-domain domain1
[Device-traffic-policy-domain1] rule name rule1
[Device-traffic-policy-domain1-rule1] source-zone trust
[Device-traffic-policy-domain1-rule1] destination-zone untrust
[Device-traffic-policy-domain1-rule1] action set next-hop 10.1.1.2

创建流量策略，定义源和目的区域以及下一跳。

6. 应用策略

[Device] interface GigabitEthernet0/0/1
[Device-GigabitEthernet0/0/1] traffic-policy domain1 inbound

将策略应用到相应的接口。

7. 安全策略

[Device] firewall zone trust
[Device] firewall zone untrust
[Device] firewall interzone trust untrust outbound add rule
[Device-firewall-interzone-trust-untrust-outbound-rule] source-address any
[Device-firewall-interzone-trust-untrust-outbound-rule] destination-address any
[Device-firewall-interzone-trust-untrust-outbound-rule] action permit

定义防火墙规则，允许信任区域到非信任区域的流量。

8. 验证配置

[Device] display sdwan session

检查SD-WAN会话状态，确保一切正常。

注意事项：

• 实际配置会根据具体环境和需求有所不同，例如可能需要更复杂的QoS策略、加密设置或高可用性配置。
• 上述命令仅为示例，真实环境中应根据网络的具体要求和设备型号进行适当调整。
• 在配置过程中，确保对所有更改进行适当的记录和备份，以便在必要时回滚配置。

华为SD-WAN解决方案通常还会涉及到网络控制器的使用，如NCE-Campus或NCE-IP，这些控制器可以提供更高级别的网络编排、监控和自动化功能。在生产环境中，建议参考华为官方文档和最佳实践指南进行详细配置。

三、华为SD-WAN Hub-Spoke架构故障案例

华为SD-WAN Hub-Spoke架构下的故障案例分析通常涉及网络连通性、配置错误、硬件故障、软件bug以及安全性等多个方面。下面是一个基于真实场景的故障案例分析，虽然具体细节可能因案例而异，但此案例将涵盖一些常见的故障点。

故障案例：Spoke站点无法连接至Hub站点

故障现象描述：

某企业分支办公室（Spoke站点）在升级其SD-WAN设备后，无法与中心办公室（Hub站点）建立稳定连接，导致业务中断。

故障初步检查：

1. 链路检查：确认物理链路和逻辑链路（如MPLS、Internet连接）均处于正常状态。
2. 设备状态：检查Spoke和Hub站点的设备运行状态，包括CPU和内存占用率，以及设备日志。
3. 配置检查：核对升级前后设备配置的变化，特别是与SD-WAN相关的配置。

故障深入分析：

• 配置变更：发现Spoke站点的SD-WAN配置在升级后被错误修改，导致与Hub站点的隧道建立失败。
• 软件兼容性：升级后的软件版本与现有网络环境存在兼容性问题，尤其是与Hub站点的软件版本不匹配。
• 隧道状态：通过display sdwan session命令发现隧道状态异常，显示为“Down”。

故障处理步骤：

1. 恢复配置：恢复Spoke站点的SD-WAN配置至升级前的状态，或参照Hub站点的配置进行修正。
2. 软件版本匹配：确认并升级Hub站点至相同或兼容的软件版本，以消除版本差异带来的问题。
3. 隧道重置：手动清除隧道状态，强制重新建立隧道连接。
4. 测试连通性：在完成配置和软件调整后，进行连通性测试，确保Spoke站点能够成功与Hub站点通信。

预防措施：

• 备份配置：在进行软件升级或重大配置修改前，备份设备配置。
• 版本兼容性检查：升级前检查新软件版本与现有网络环境的兼容性。
• 变更管理：实行严格的变更管理流程，包括变更审批、测试和回滚计划。
• 持续监控：定期监控网络状态和设备日志，及时发现潜在问题。

其他常见故障及应对策略：

• 链路故障：监测链路状态，配置链路冗余和故障切换策略。
• 性能瓶颈：优化QoS策略，合理分配带宽资源，避免关键业务受到低优先级流量的影响。
• 安全事件：实施严格的安全策略，包括防火墙规则、入侵检测和预防系统，以及定期的安全审计。
• 设备故障：采用双机热备或负载均衡方案，确保设备级别的高可用性。

在面对SD-WAN Hub-Spoke架构中的故障时，细致的故障排查和系统性的故障处理流程是至关重要的，同时，与华为技术支持团队的沟通也是解决复杂问题的有效途径。

四、华为SD-WAN Hub-Spoke架构常见问题

华为SD-WAN Hub-Spoke架构在部署和运维过程中可能会遇到一些常见问题，这些问题涉及配置、性能、连通性、安全等多个方面。下面列举了一些典型的问题及其可能的原因：

配置问题

1. 隧道建立失败：这可能是由于隧道两端的配置不一致，如加密算法、密钥、隧道ID不匹配，或者路由宣告错误。
2. 策略配置不当：流量未能按预期路径传输，可能是因为应用策略、QoS规则或安全策略配置错误。
3. 设备初始化配置缺失：如未正确设置时区、NTP服务器、DNS服务器等，可能会影响设备同步和管理。

连通性问题

1. 分支站点无法访问中心站点资源：可能是由于路由配置错误、防火墙规则限制或链路故障。
2. 中心站点无法监控分支站点：监控失败可能是由于SNMP、NetFlow或其他监控协议配置错误或权限不足。

性能问题

1. 高延迟或丢包：网络拥塞、链路质量差或设备性能瓶颈可能导致性能下降。
2. 链路利用率低：SD-WAN策略可能未充分利用所有可用链路，导致成本效率低下。

安全问题

1. 安全策略违规：未经授权的访问或数据泄露可能是由于安全策略配置不严或未正确实施。
2. DDoS攻击：网络可能遭受分布式拒绝服务攻击，需要强化防护措施。

管理和运维问题

1. 软件版本不一致：Hub和Spoke设备上的软件版本不同步可能导致兼容性问题。
2. 设备升级失败：软件升级过程中可能遇到错误，如下载失败、设备重启问题或配置回滚失败。

解决方案

• 检查和验证配置：使用display命令检查设备配置，确保与设计文档一致。
• 网络监控和诊断：利用华为的NCE-Campus或NCE-IP等网络控制器工具进行网络监控和故障诊断。
• 性能调优：根据应用需求调整QoS策略，优化链路利用和带宽分配。
• 安全审计：定期进行安全策略审查，确保符合最新的安全标准和合规要求。
• 软件版本管理：保持设备软件版本的一致性和更新，遵循华为的最佳实践指南。
• 文档和培训：维护详细的网络文档，对运维人员进行培训，确保他们熟悉SD-WAN的配置和管理。

在面对具体问题时，应当查阅华为的官方文档、技术论坛或直接联系华为技术支持获取更具体的指导和帮助。华为的SD-WAN解决方案通常伴随着详尽的技术文档和客户支持服务，可以帮助用户快速定位和解决问题。
