思科跨VLAN间交换机配置TRUNK链路和本征VLAN的配置

一、项目背景

需要TRUNK 才能在交换机之间传递 VLAN 信息。交换机上的端口可以是接入端口，或者是 TRUNK 端口。接入端口传输来自分配给该端口的特定 VLAN 的流量。TRUNK端口默认为所有 VLAN 的成员；因此，它传输所有 VLAN 的流量。本练习主要介绍创建 TRUNK 端口并将它们分配给本征 VLAN（而不是默认 VLAN）。

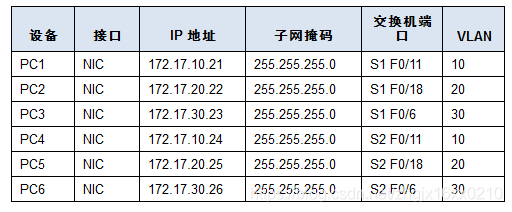

IP地址分配表

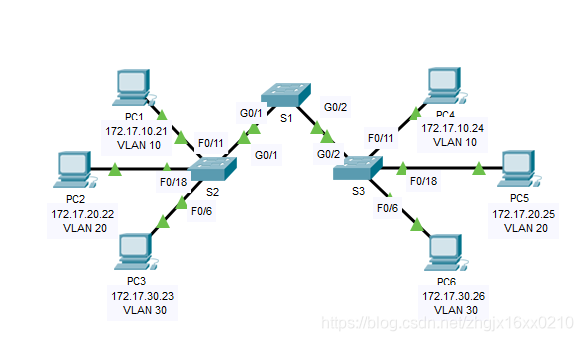

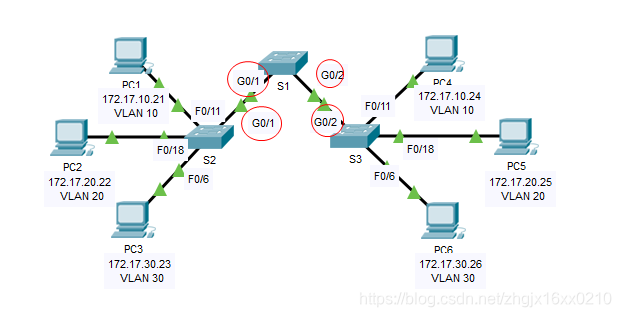

项目实施图

流程叙述

1、检查当前设备是否可以相互通信（ping操作）
2、查看交换机的配置是否有正确
3、配置交换机，补齐缺失命令
4、再次检验设备通信是否正常，若还是无法通信再次检查是否配置存在问题。

实施步骤

1、测试设备通信
这里是把同一个VLAN的设备进行ping操作，发现失败了，
所以现在开始检查交换机上的配置是否正常。

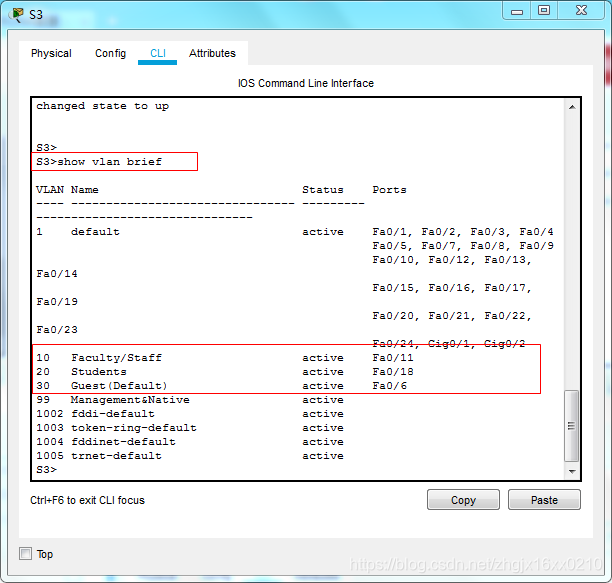

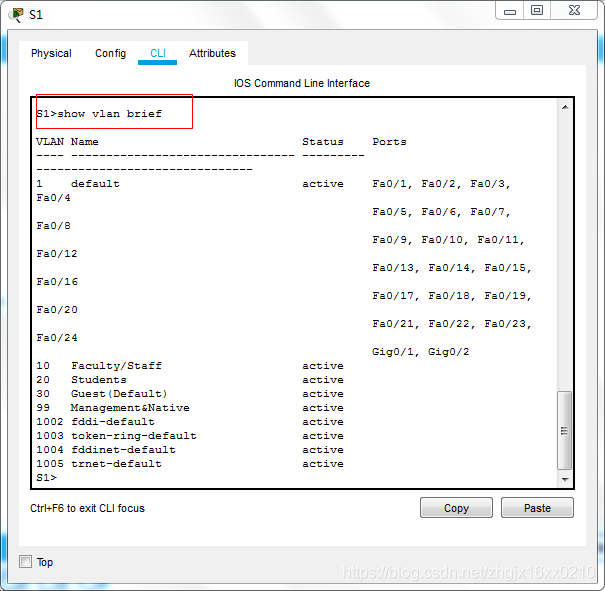

2、查看交换机上的VLAN
这里是在用户模式下直接时输入（show vlan brief）这个命令查询。
（注意：用户模式下查询命令只有一部分能用）
发现交换机VLAN没有问题，开始检查交换机上是否配置TRUNK链路和本征VLAN



3、检查TRUNK链路及本征VLAN配置

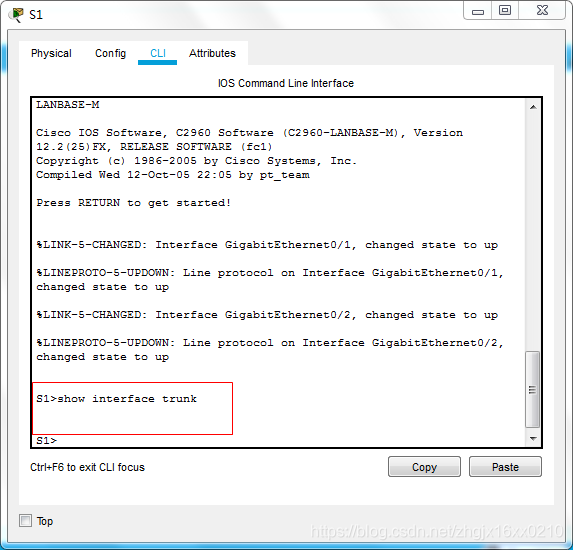

查看交换机TRUNK及本征命令（show interface trunk）
而这里是空的说明没有配置TRUNK链路及本征VLAN，现在开始配置TRUNK和本征。

4、配置TRUNK和本征VLAN
S1的TRUNK链路和本征VLAN接口为G0/1和G0/2
S2的TRUNK链路和本征VLAN接口为G0/1
S3的TRUNK链路和本征VLAN接口为G0/2

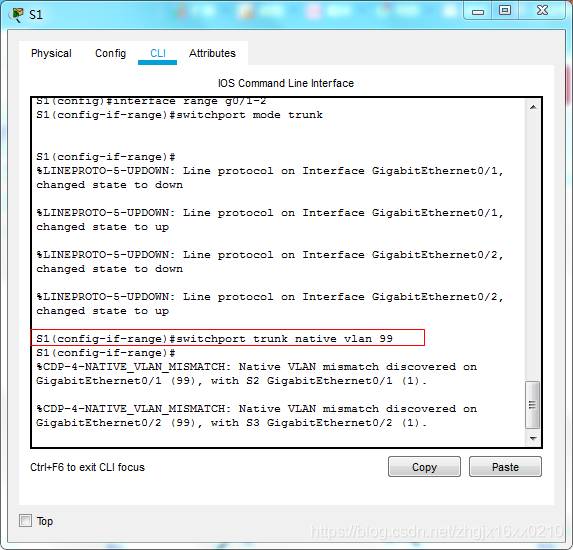

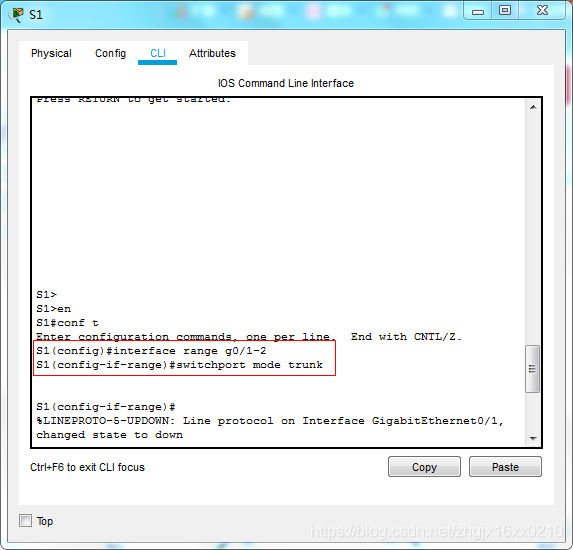

S1配置命令

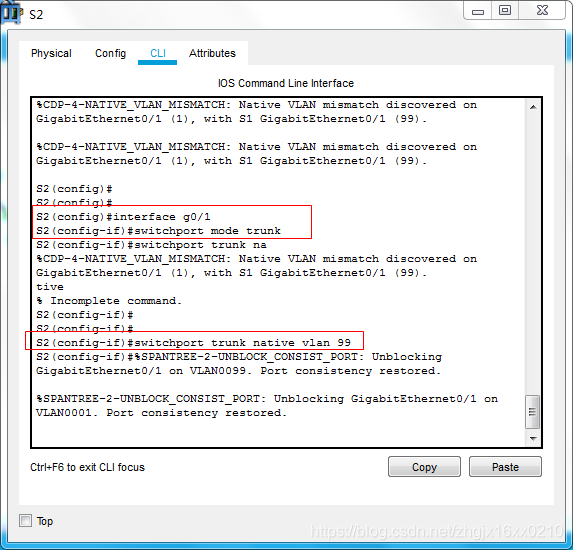

S2配置命令

S3配置命令

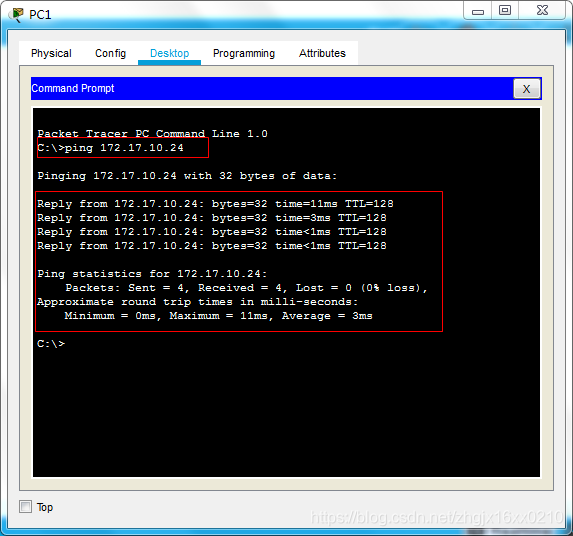

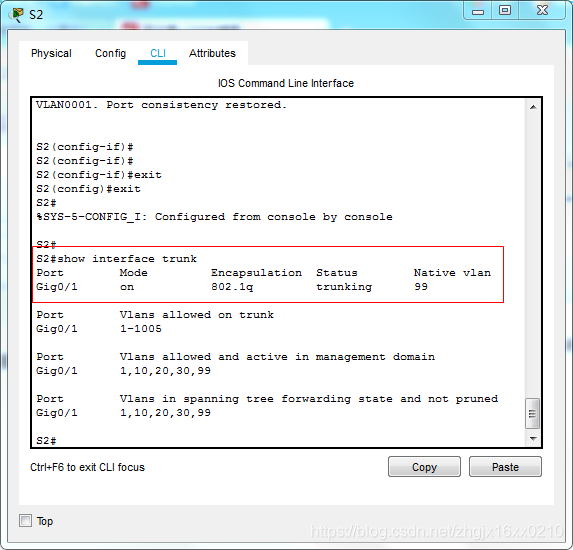

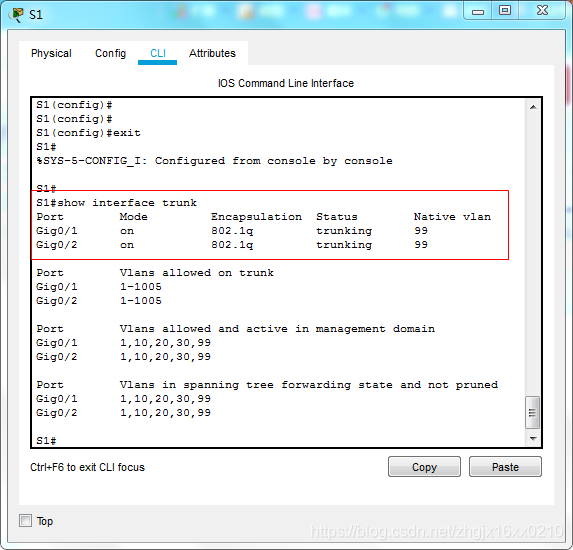

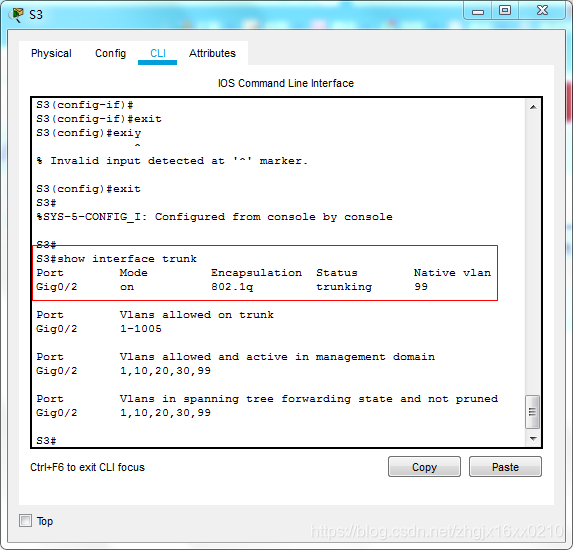

5.查询TRUNK链路及本征VLAN和设备通讯连接




验证成功可以相互通讯，TRUNK链路和本征VLAN配置完成。

知识扩展

TRUNK:
trunk技术用在交换机之间互连，使不同VLAN通过共享链路与其它交换机中的相同VLAN通信。交换机之间互连的端口就称为trunk端口。
本征VLAN：
本征 VLAN 的目的是充当中继链路两端的公共标识，最佳做法是使用VLAN 1以外的VLAN作为本征VLAN。
