华为eNSP中的Easy-IP是一种方便的NAT(网络地址转换)配置方式,允许将多个内部地址映射到网关出接口地址上的不同端口。
在华为eNSP实验中,Easy-IP的概念和应用是网络学习的一个重要方面。Easy-IP是一种简化的NAT配置方法,主要用于内网主机访问外网的场景。这种方法的核心优势在于它直接使用出接口的IP地址作为内网主机转换后的外网IP地址,无需额外的外网IP地址。
1.实验目的
掌握Easy-IP的基本配置和调试方法
2.实验拓扑

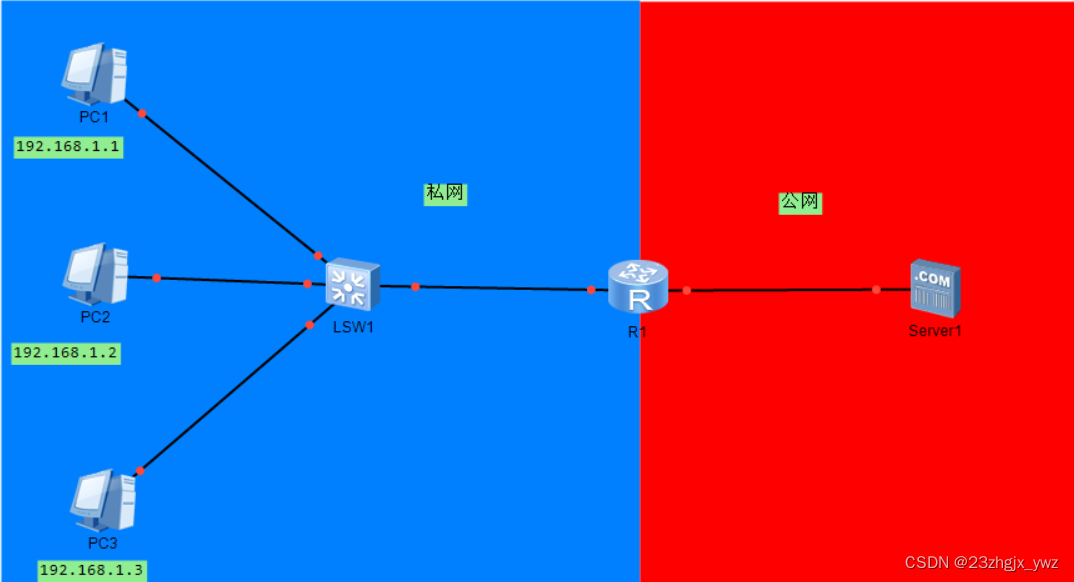

Easy-IP的实验拓扑如下图所示
3.实验步骤
(1)PC1的配置

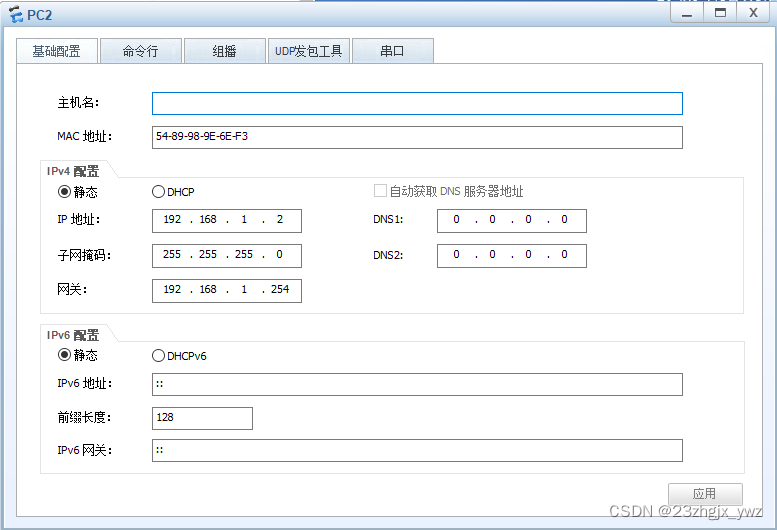

(2)PC2的配置

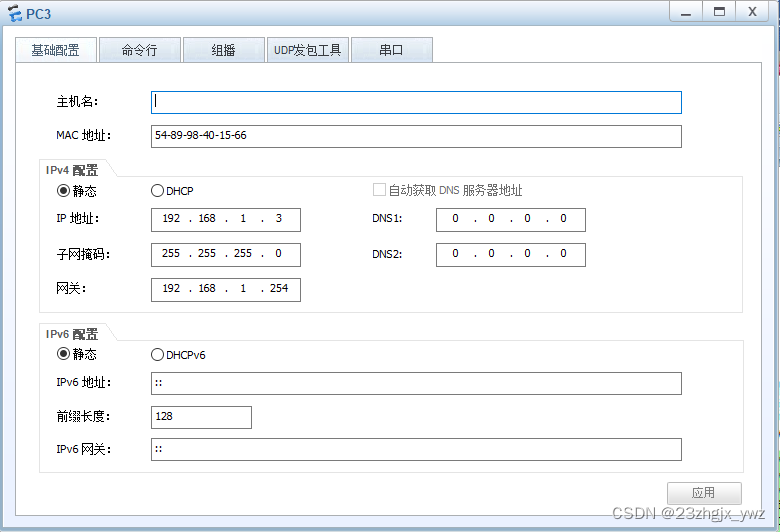

(3)PC3的配置

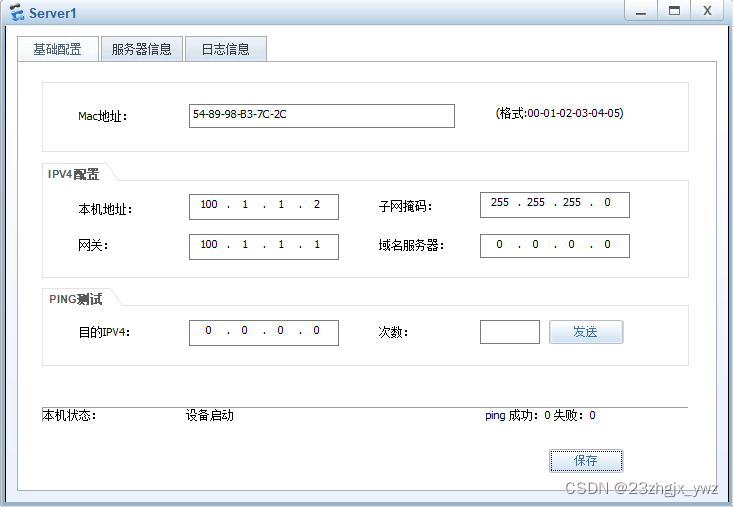

(4)Server 1的配置
(5)配置R1,命令如下:
<Huawei>system-view //进入系统视图
[Huawei]undo info-center enable //关闭路由器输出信息
[Huawei]sysname R1 //修改设备名为R1
[R1]interface g0/0/0 //进入接口 G0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.1.254 24 //配置IP地址和子网掩码
[R1-GigabitEthernet0/0/0]undo shutdown //打开接口
[R1-GigabitEthernet0/0/0]quit //退出
[R1]interface g0/0/1 //进入接口 G0/0/1
[R1-GigabitEthernet0/0/1]ip address 100.1.1.1 24 //配置IP地址和子网掩码
[R1-GigabitEthernet0/0/1]undo shutdown //打开接口
[R1-GigabitEthernet0/0/1]quit //退出
(6)配置Easy-IP,命令如下:
[R1]acl 2000 //创建ACL,编号为2000
[R1-acl-basic-2000]rule 10 permit source 192.168.1.0 0.0.0.255 //定义规则编号为10,允许192.168.1.0/24
[R1-acl-basic-2000]quit //退出
[R1]interface g0/0/0 //进入接口 G0/0/0
[R1-GigabitEthernet0/0/0]nat outbound 2000 //此命令为配置Easy-IP,能够实现当ACL 2000的流量到达 G0/0/0接口时,使全部映射到此接口的不同端口号可以访问公网
[R1-GigabitEthernet0/0/0]quit //退出
4.实验调试

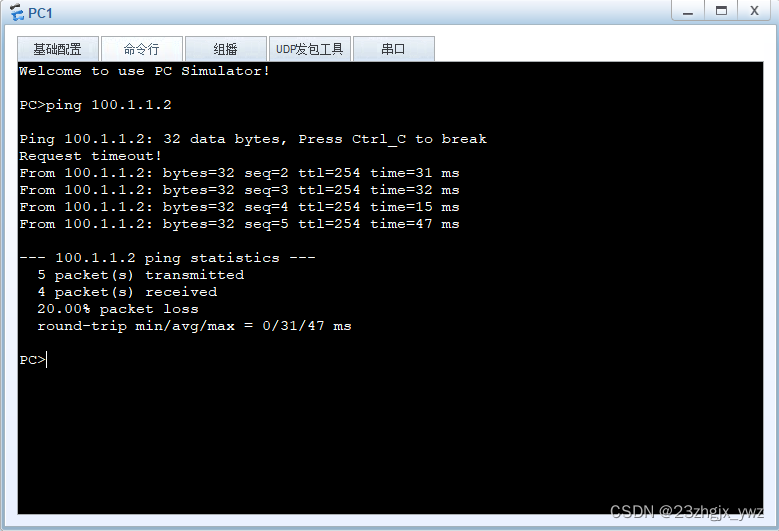

(1)测试PC1是否可以访问Server 1,结果如下图所示
(2)测试PC2是否可以访问Server 1,结果如下图所示

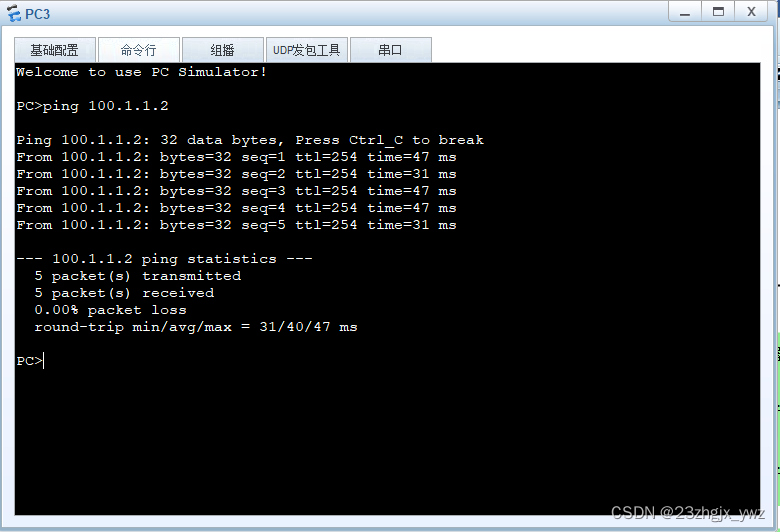

(3)测试PC3是否可以访问Server 1,结果如下图所示
可以看出,PC1 ,PC2 ,PC3都可以访问Server 1 。
结论:
Easy-IP作为一种简便的NAT配置模式,不仅节省了公网IP资源,还增强了网络的安全性和灵活性。通过掌握Easy-IP的优点和应用场景,网络工程师能够更好地应对实际工作中的复杂需求,提高网络设计和管理能力。对于企业而言,采用Easy-IP可以显著降低网络建设和运营成本,同时保障网络的安全性和可靠性。在华为eNSP实验中具有重要的实用价值。它不仅简化了配置过程,还大幅节省了公网IP资源的消耗。通过掌握Easy-IP的原理和应用,网络工程师能够更好地应对实际工作中的复杂需求,提高网络设计和管理能力。
