总线介绍--PC104总线

PC104总线的起源可以追溯到IBM推出的个人计算机PC。在IBM PC的基础上，工业界逐渐建立了基于IBM PC总线规范的ISA总线，以满足与IBM PC兼容的外设开发需求。然而，随着技术的不断发展，ISA总线逐渐显露出其局限性，特别是在嵌入式系统领域，对总线系统的要求更加严格，包括尺寸、功耗、可靠性等方面的要求。正是在这样的背景下，PC104总线应运而生。

PC104总线最初是在1987年诞生的，但真正的规范说明则是在1992年由IEEE正式发布。作为一种专门为嵌入式控制而定义的工业控制总线，PC104总线在设计之初就充分考虑了嵌入式系统的特殊需求。它采用了自层叠互联方式和3.6in X 3.8in的小板结构，抛弃了传统PC机的大母板，使得整个系统更加紧凑、轻便，更适合在尺寸和空间受到限制的嵌入式环境中使用。

在电气和机械规范方面，PC104总线与ISA总线有所不同。它采用了优化的、小型的、堆栈式结构的嵌入式控制系统，使得模块的连接更加灵活、方便。同时，PC104总线还具备低功耗的特性，典型模块的能耗仅为1-2瓦，大大降低了系统的运行成本。

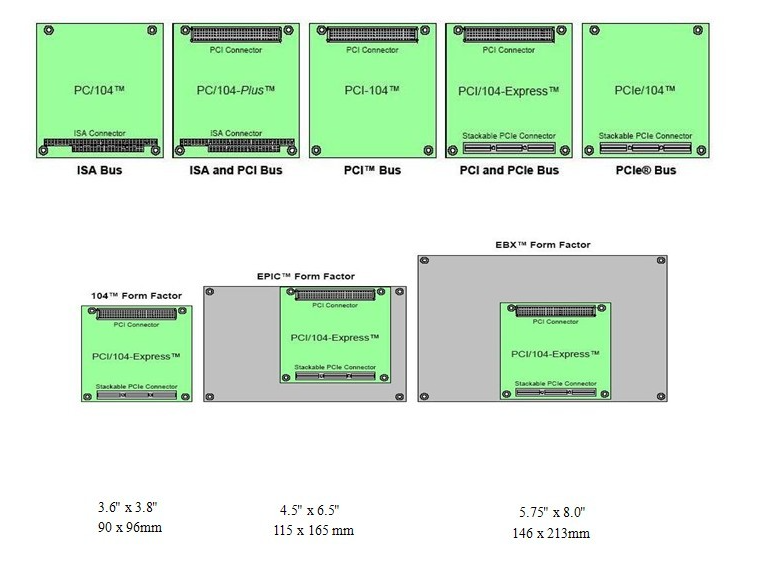

随着技术的不断进步，PC104总线也在不断演进。为了满足更高速度的数据传输需求，PC104总线逐渐发展出了多个版本，包括8位版本、16位版本以及PC104 Plus版本等。这些版本在保持PC104总线紧凑结构和堆栈式连接优点的同时，进一步提高了数据传输速度和系统性能。

特别是PC104 Plus版本，它是专为PCI总线设计的，可以连接高速外接设备。通过采用3X40即120孔插座，PC104 Plus包括了PCI规范2.1版要求的所有信号，使得系统能够支持更高速度的数据传输和更复杂的控制任务。同时，为了保持向下兼容性，PC104 Plus还保留了PC104的所有特性，使得用户能够轻松地将现有的PC104模块升级到PC104 Plus总线系统上。

在应用领域方面，PC104总线凭借其独特的优势在工业控制领域得到了广泛应用。从早期的消费类电子产品如洗衣机、烘干机、洗碗机、收款机等，到近年来的军工产品如火箭、导弹和战斗机等，PC104总线都发挥了重要作用。它的小尺寸结构、低功耗特性以及堆栈式连接方式使得系统更加紧凑、可靠，适用于各种复杂环境下的控制任务。

此外，随着物联网、云计算等新兴技术的发展，PC104总线也在不断地拓展其应用领域。通过将PC104总线与物联网技术相结合，可以实现远程监控、数据采集、智能控制等功能，为各种智能设备提供强大的技术支持。同时，通过与云计算技术的结合，可以将PC104总线系统接入云端平台，实现数据的集中存储、处理和分析，提高系统的智能化水平和运行效率。

总之，PC104总线的历程是一部充满创新与变革的科技发展史。它以其独特的优势在工业控制领域占据了重要地位，并随着时间的推移不断演进和发展。随着物联网、云计算等新兴技术的不断发展，PC104总线将继续拓展其应用领域，为各种智能设备提供强大的技术支持。
PC/104是一种工业计算机总线标准。PC/104有两个版本，8位和16位，分别与PC和PC/AT相对应。PC/104PLUS与PCI总线相对应。
