低功耗蓝牙BLE 之Bluetooth Core System Architecture

概要

本文章主要根据 《BLUETOOTH CORE SPECIFICATION Version 5.2 | Vol 1, Part A》规范描叙来分析BLE Core Architecture 以及相关内容;

BLE CORE架构介绍

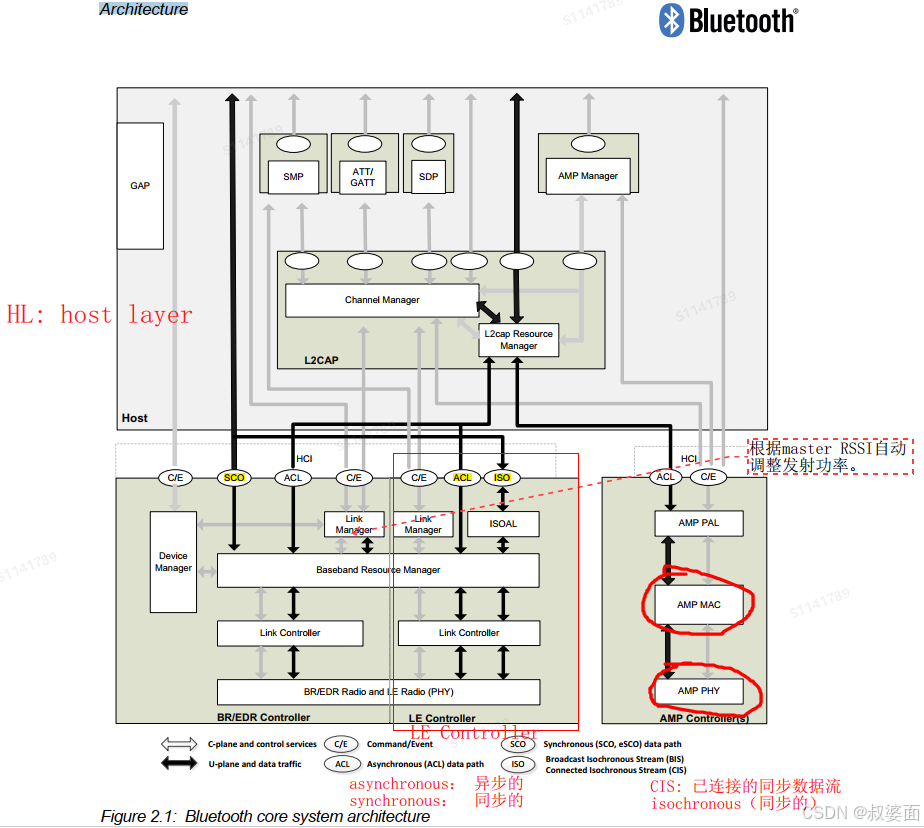

Architecture：

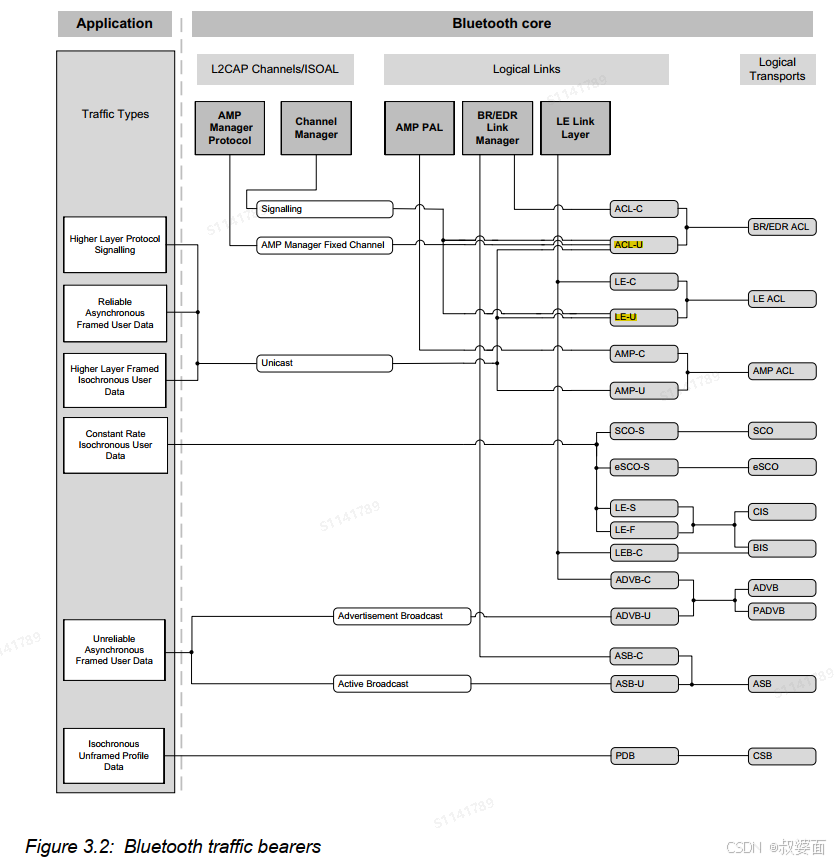

Core traffic bearers：

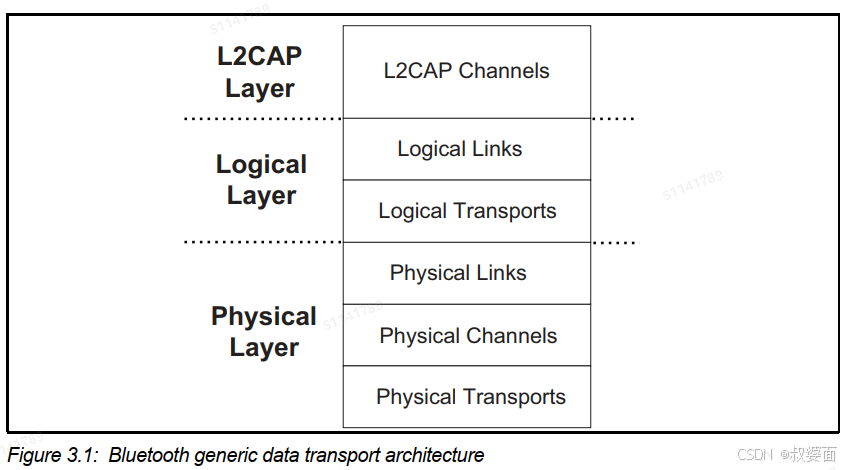

Bluetooth generic data transport architecture：

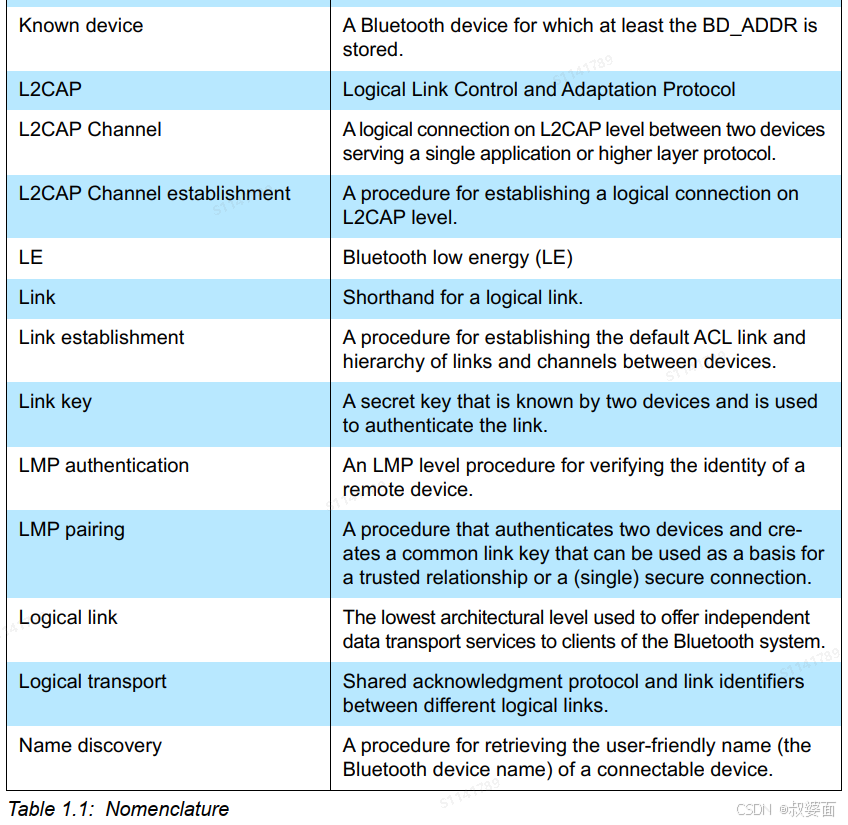

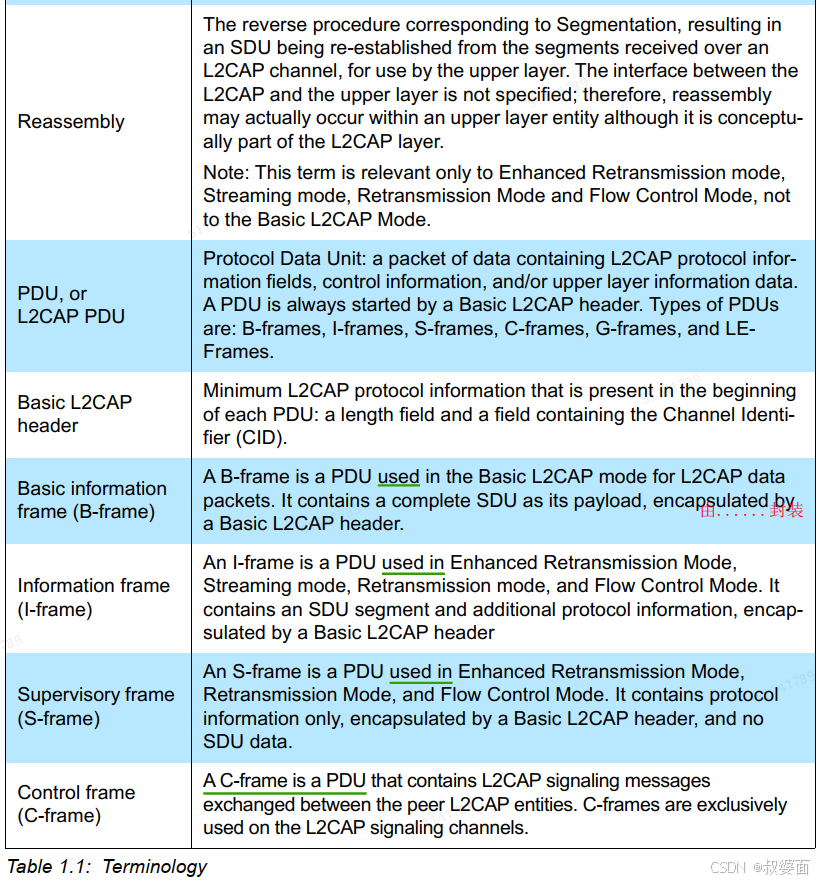

技术名词解释

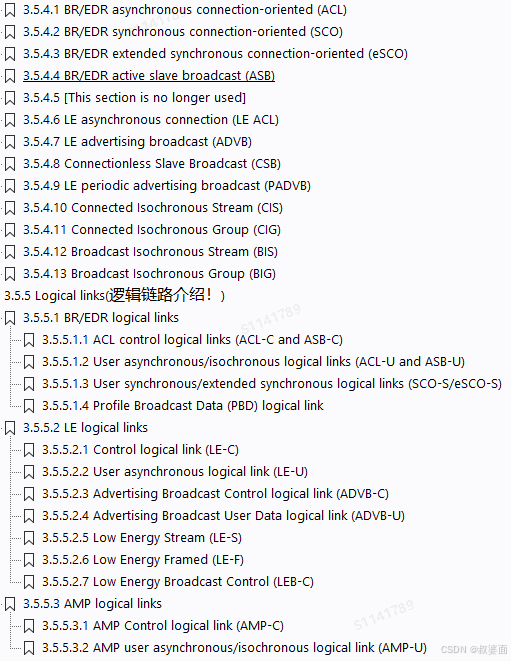

在Core traffic bears（核心通讯承载）有一些关键名词，大家可以参考如下章节进一步分析和理解：

技术细节

a. 协议栈分层

BLE 核心架构采用分层设计，各层负责不同的功能，协同工作以实现通信。主要层次包括：

• 物理层（PHY）：

  • 工作在 2.4 GHz ISM 频段，使用 40 个信道，每个信道间隔 2 MHz。
  • 采用高斯频移键控（GFSK）调制，数据传输速率有： PHY 1/2 Mbps , Coded PHY 125/500Kbps(Optional) 。

• 链路层（Link Layer）：

  • 负责设备发现、连接建立、数据包传输等。
  • 支持广播和连接两种通信模式。
  • 广播模式用于设备发现和广播数据，连接模式用于点对点通信。

• 主机控制接口（HCI）：

  • 提供主机和Link Controller控制器之间的通信接口。
  • 通过 UART、USB 等物理接口传输命令和数据。

• 逻辑链路控制与适配协议（L2CAP）：

  • 提供数据封装服务，支持多路复用和分段重组等。
  • 为上层协议提供逻辑信道。

• 安全管理协议（SM）：

  • 负责配对、加密和密钥分发，确保通信安全。
  • 支持多种安全级别和加密算法。

• 属性协议（ATT）：

  • 定义客户端和服务器之间的通信协议。
  • 服务器存储数据（属性），客户端通过 ATT 协议读写这些数据。

• 通用属性配置文件（GATT）：

  • 基于 ATT 协议，定义服务和特征的结构。
  • 服务是功能的集合，特征是服务中的数据项。

• 通用访问配置文件（GAP）：

  • 定义设备发现、连接建立和安全管理的流程。
  • 控制设备的可见性和连接性。

b. 通信模式

BLE 支持两种主要通信模式：

• 广播模式：

  • 设备通过广播信道发送广播包，其他设备可扫描并接收这些包。
  • 用于设备发现和广播数据，如信标（Beacon）。

• 连接模式：

  • 两个设备建立连接后进行点对点通信。
  • 连接是双向的，支持数据交换和低功耗操作。

c. 数据包结构

BLE 数据包由多个字段组成，包括：

• 前导码（Preamble）：用于同步。
• 访问地址（Access Address）：标识连接或广播。
• 协议数据单元（PDU）：包含控制信息或用户数据。
• 循环冗余校验（CRC）：用于错误检测。

d. 功耗管理

BLE 设计注重低功耗，通过以下机制实现：

• 短数据包：减少传输时间。
• 低占空比：设备大部分时间处于睡眠状态，仅在需要时唤醒。
• 快速连接：快速建立和断开连接，减少活动时间。

e. 安全性

BLE 提供多种安全机制：

• 配对和绑定：设备通过配对建立信任关系，绑定保存长期密钥。
• 加密：使用 AES-CCM 算法加密数据。
• 隐私保护：通过随机地址防止设备被跟踪。

小结

BLE技术知识的理解，它的标准是BLE SPEC，我们只有遵循规范要求，才能更好地理解原理的本质。

欢迎留言沟通哈，谢谢
