apollo： Monitor模块工作机制

是什么？

Apollo系统中，Monitor模块是用来做系统监控的

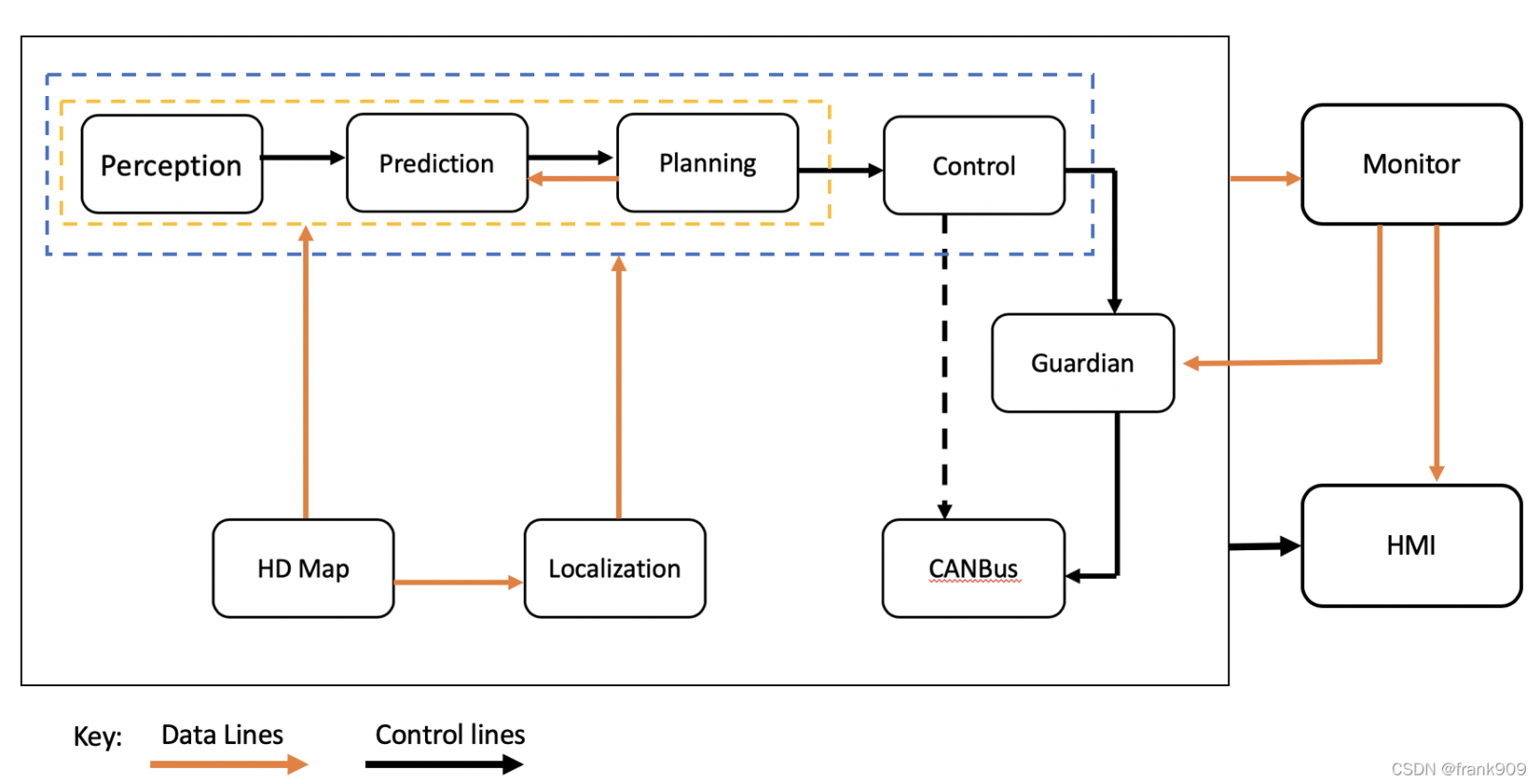

我们可以看到Guardian除了接收Control模块的信息外，还需要接受来自Monitor发来的信息，事实上，Guardian根据Monitor传输来的system status信息判断是否需要紧急停车。

Monitor 的职责

monitor模块主要作用有两大类：

• 硬件状态检测
• 软件模块状态监控

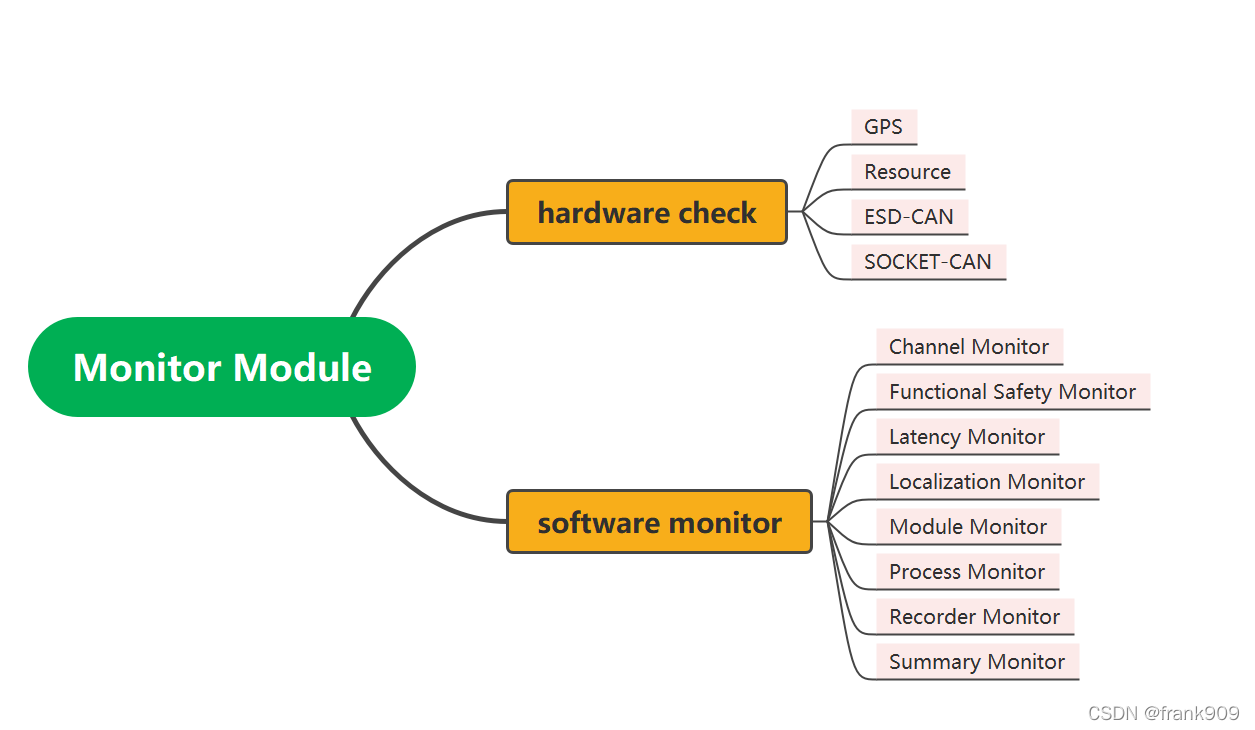

每个大类下面又细分了许多小类，如下图所示：

可以看到Monitor需要监控的东西非常多，包括对模块进程的监控、硬件传感器数据的监控、对特定数据channel的监控、对模块节点发现协议层面的监控、对系统CPU/内存/磁盘空间等资源占用的监控、针对特定模块的定制化监控等。

概览

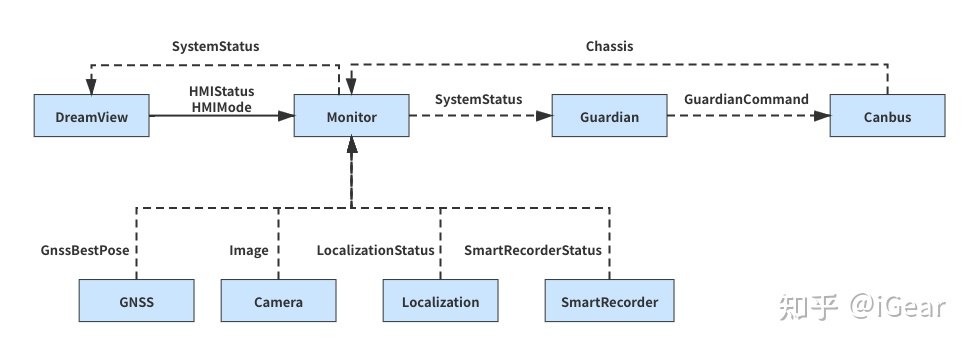

Monitor模块间的数据流

如上图，Monitor模块的输入数据主要包括

• DreamView模块的HMIStatus和HMIMode
• 其他monitor监控类中需要检测的数据
• 底盘数据主要是拿来判断当前是否处于自动驾驶模式

Monitor模块的输出数据主要是SystemStatus，其主要的订阅模块就是DreamView和Guardian，其中DreamView用来更新HMI上各个模块的状态，Guardian用来处理紧急停车的事件。

Monitor模块的核心类

Monitor模块中几个主要的类如下：

• Monitor类，Apollo模块的组件类，主要负责周期性的触发监控事件，调用每个注册的RecurrentRunner子类的RunOnce函数
• MonitorManager类，单例模式，用来缓存一些公共数据，并且封装了一些常用的接口函数
• RecurrentRunner以及其子类，这些是真正执行监控任务病处理相关逻辑的类，如果我们需要扩展监控新的模块和数据信息，就需要添加RecurrentRunner子类，并在RunOnce函数中实现相关监控处理逻辑。

接下来我们具体到代码层面分析。

从节点入口看起

Monitor 的代码路径在 modules/monitor 目录下。

我们先从这个节点的入口看起：

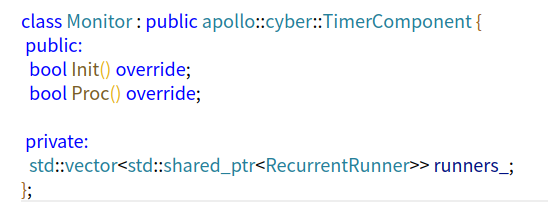

按照定义，我们可以发现，Monitor就是一个普通的定时器组件，单独继承了Init和Proc两个模板方法。成员变量也只有一个RecurrentRunner的vector。

我们先分析init方法

Monitor 的 Init() 初始化

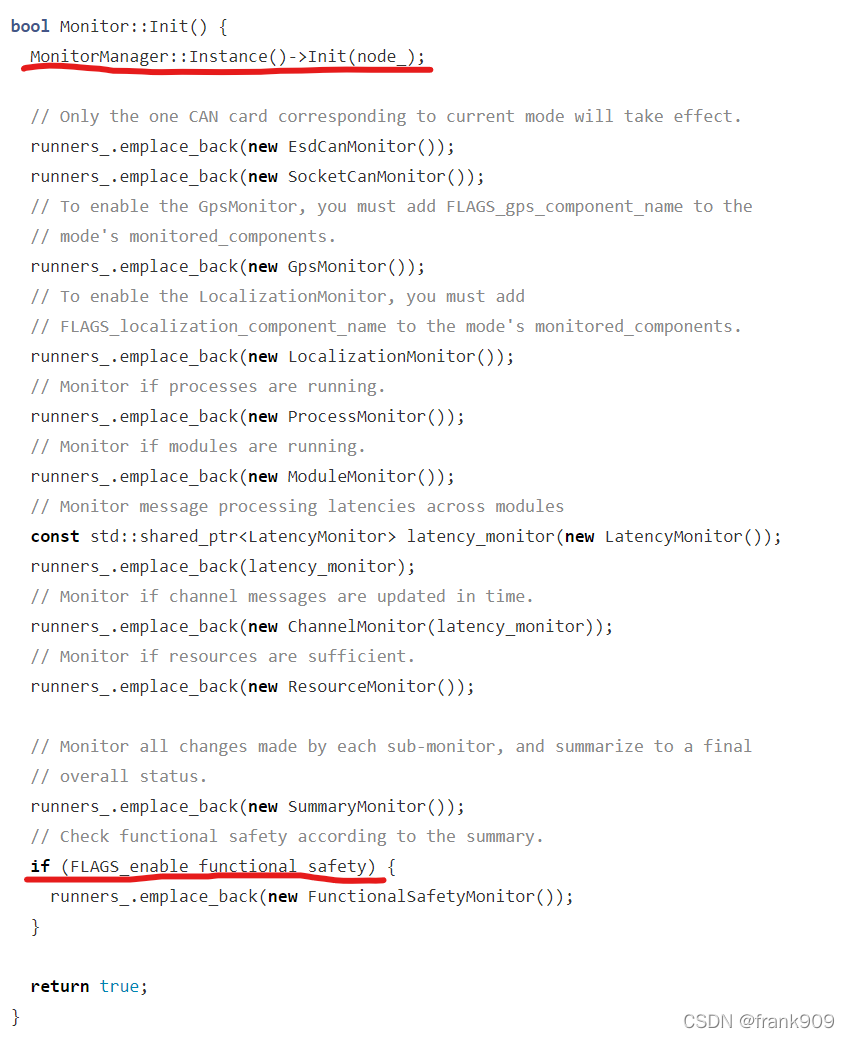

在 monitor.cc 中有 init 方法实现，代码也很简单。

可以看到，它是初始化一个MonitorManager实例，并且创建不同类型的xxxMonitor，并且依次将它们压入runners这个vector容器中。

这里需要注意的是SummaryMonitor应该放在最后，因为它会汇总其他monitor类的检测结果并填入Component::summary，最后，将最终的SystemStatus发布出去

需要特别处理的是FunctionalSafetyMonitor，只有 FLAGS_enable_functional_safety 为真时，它才会被添加进去。

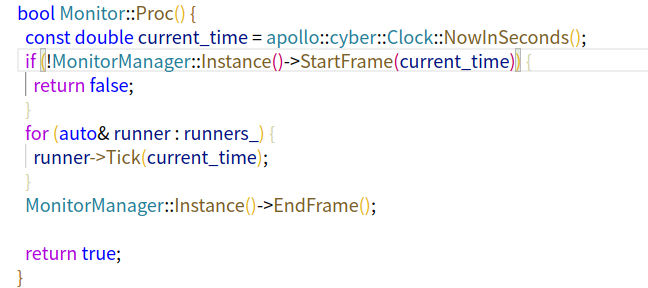

Monitor 的 Proc() 方法

)

可以看到：

• 首先调用MonitorManager::Instance()->StartFrame获取当前的HMIMode和当前是否处于自动驾驶模式
• 然后，依次触发 runners_ 中不同的 xxxMonitor 的 Tick() 方法就完事了。
  • 在Tick中会调用纯虚函数RunOnce，每个子类通过RunOnce来实现不同的监控检测任务
  • 每个子类的调用时间间隔可以在构造对象的时候自己指定；
• 最后，调用MonitorManager::Instance()->EndFrame()发布monitor日志到/apollo/monitor主题。

注意：

• 通过 MonitorManager 的 StartFrame 为起始，EndFrame 为结束，代表一次监控任务操作
  ​

所以，真正起监控作用的还是 xxxMonitor。

根据官方文档的提示，Monitor运行时，先扫描不同的子Monitor，然后通过SummaryMonitor做整体状态的监控报告，产生４种状态：

• Fatal
• Error
• Warn
• OK
• Unkown

另外，刚刚提到过 FunctionalSafetyMonitor 也是值得关注的。
​

所以，如果想搞懂 Monitor 这个子系统的基础工作流程，我们只需要关注下面几个类：

• MonitorManager
• RecurrentRunner
• SummaryMonitor
• FunctionalSafetyMonitor

工作流程

MonitorManager

先看定义：

核心关注点有 3 个：

• SystemStatus变量，之前分析Guardian模块有注意到，Monitor发送它的状态，里面有是否需要紧急停车的请求。
• in_autonomous_driving变量，用来判断是否在自动驾驶模式。这个很重要，因为有些异常如果是人工驾驶状态是可以忽略的
• MonitorManager采用单例模式，这样保证获取到的实例是同一个。

MonitorManager暂不过多分析，终点关注的是 SystemStatus 变量。
​

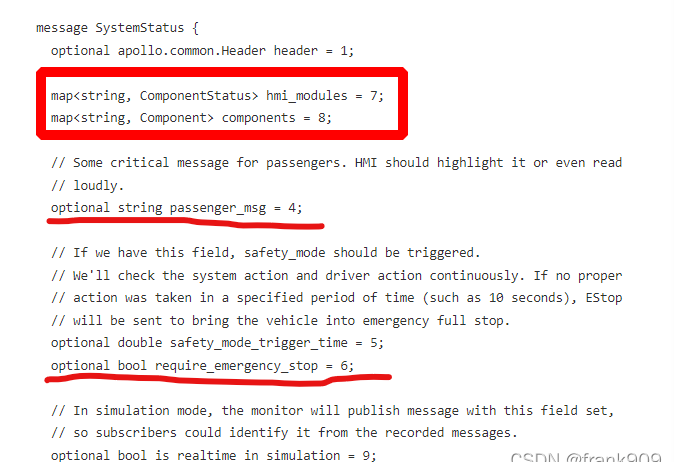

它是在 proto 文件中定义的，编译后会产生 .h 文件，路径是 system_status.proto。需要重点关注如下：

system_status中有两个map，一个是保存不同组件的状态，一个是为了给HMI传输故障状态。

SystemStatus中还有一个passenger_msg，用来向乘客传递一些信息，这些信息可以通过声光形式提示乘客。

SystemStatus 有一个变量 require_emergency_stop，如果经Monitor判断需要紧急停车时，就会置于true，然后传递给Guardian。它正是本文需要分析的目标之一。

MonitorManager::StartFrame

startframe 主要作用是读取 HMI 的状态，并保持同步。

• 首先，从DreamView模块获取HMIStatus
• 然后，判断当前HMIMode是否有变化
  • 如果已经改变了就清空当前SystemStatus里面需要监控的模块信息，并重新根据HMIMode加载相关的模块信息
  • 如果没有改变就只是清楚上一次每个模块的summary结果。

需要监控哪些模块

问题：DreamView是如何处理HMIStatus和HMIMode的呢？

Monitor模块对于需要监控的模块配置信息来自于DreamView模块，具体可以参考dreamview/conf/hmi_modes文件夹中HMIMode的配置文件。

我们接下来看看DreamView中关于HMIMode的处理流程：https://www.zhihu.com/people/igear-ai/posts

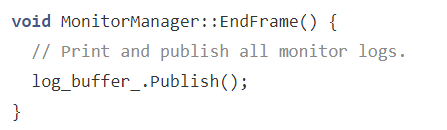

MonitorManager::EndFrame

endframe 只需要打印 logs。

RecurrentRunner

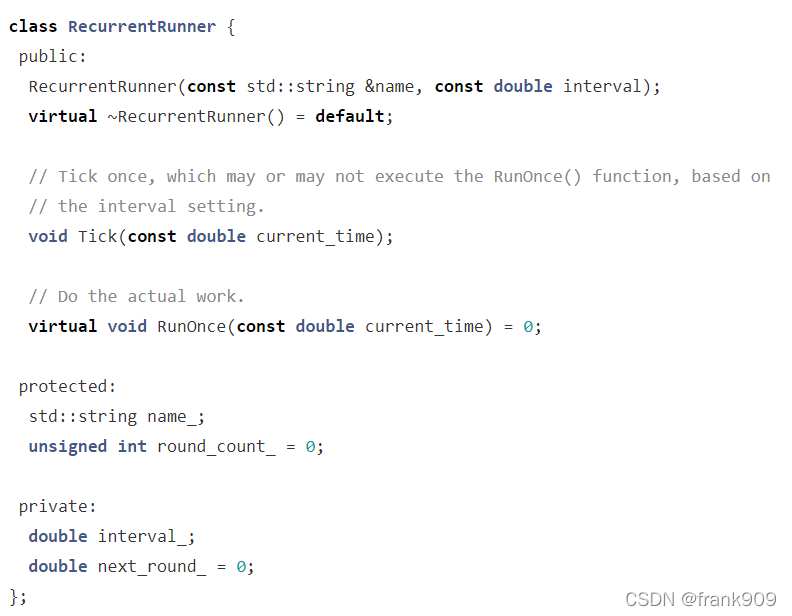

前面分析，Monitor 中实际干活的是各类 xxxMonitor，它们都是 RecurrentRunner 的子类，按照单词字面意思就知道都是周期性任务执行器。

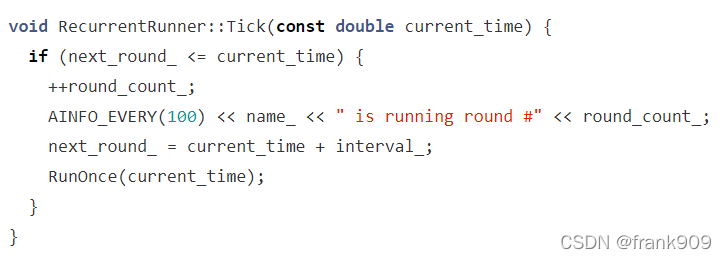

既然是周期性执行器，那么肯定有每次执行间隔时长，这个是 interval_ 变量指定，它指定了 Tick() 方法被定义触发，Tick() 会调用 RunOnce() 方法。

真正干活的是 RunOnce() 方法，但它需要在 RecurrentRunner 的子类中实现。

SummaryMonitor

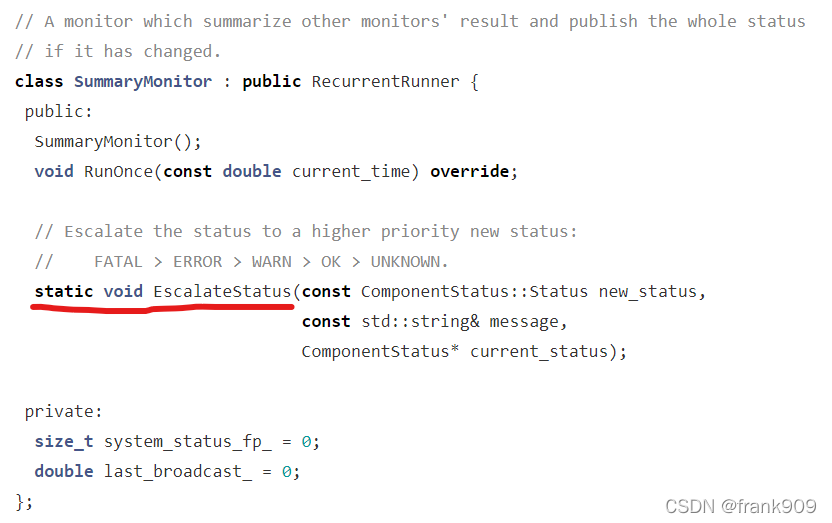

​其核心方法是 EscalateStatus，它需要综合其他Monitor的监控信息然后根据情况决定整体系统的status定义

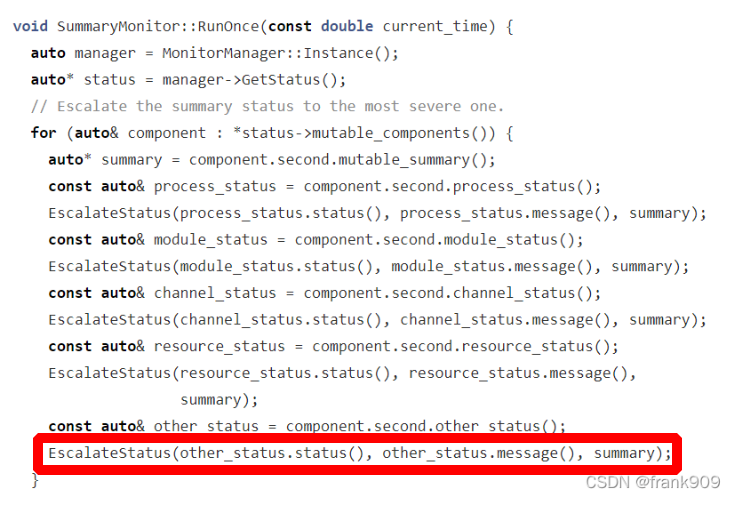

（１）主要是遍历SystemStatus::components中的每一个模块，并根据该模块的process_status、module_status、channel_status、resource_status和other_status计算一个综合状态更新到模块的summary状态中去；最后，SummaryMonitor会把更新后的SystemStatus发布出去。

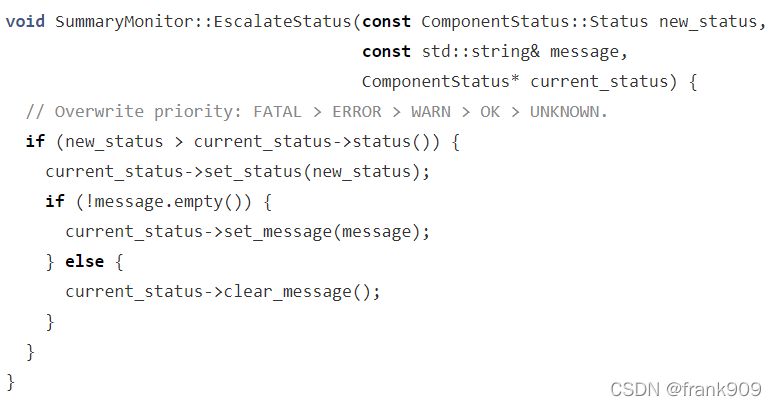

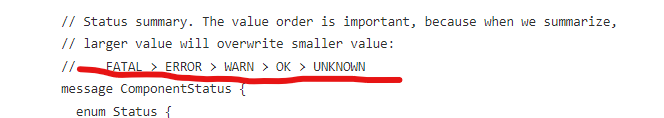

按照定义，status 的权重 FATAL > ERROR > WARN > OK > UNKNOW，高的权重可以覆盖低权重。

（２）在获取到整体的status之后，在合适的时机定期广播出来

其它的 RecurrentRunner 不需要每次在 Tick() 方法中触发 RunOnce() 方法，但 SummaryMonitor 需要，因为它的职责是在每一个Tick中更新各个componentstatus。

FunctionalSafetyMonitor

快接近目的地了，FunctionalSafetyMonitor 负责安全相关，它将触发紧急停车信号。

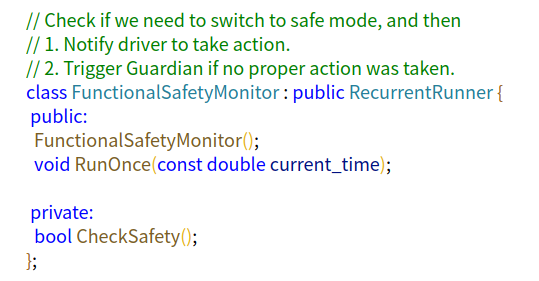

注释写得很明白，这个 Monitor 有 2 个目的：

• 通知驾驶员采用行动
• 触发Guardian模块，如果预期的安全措施没有发生

RunOnce()

接下来我们看下RunOnce

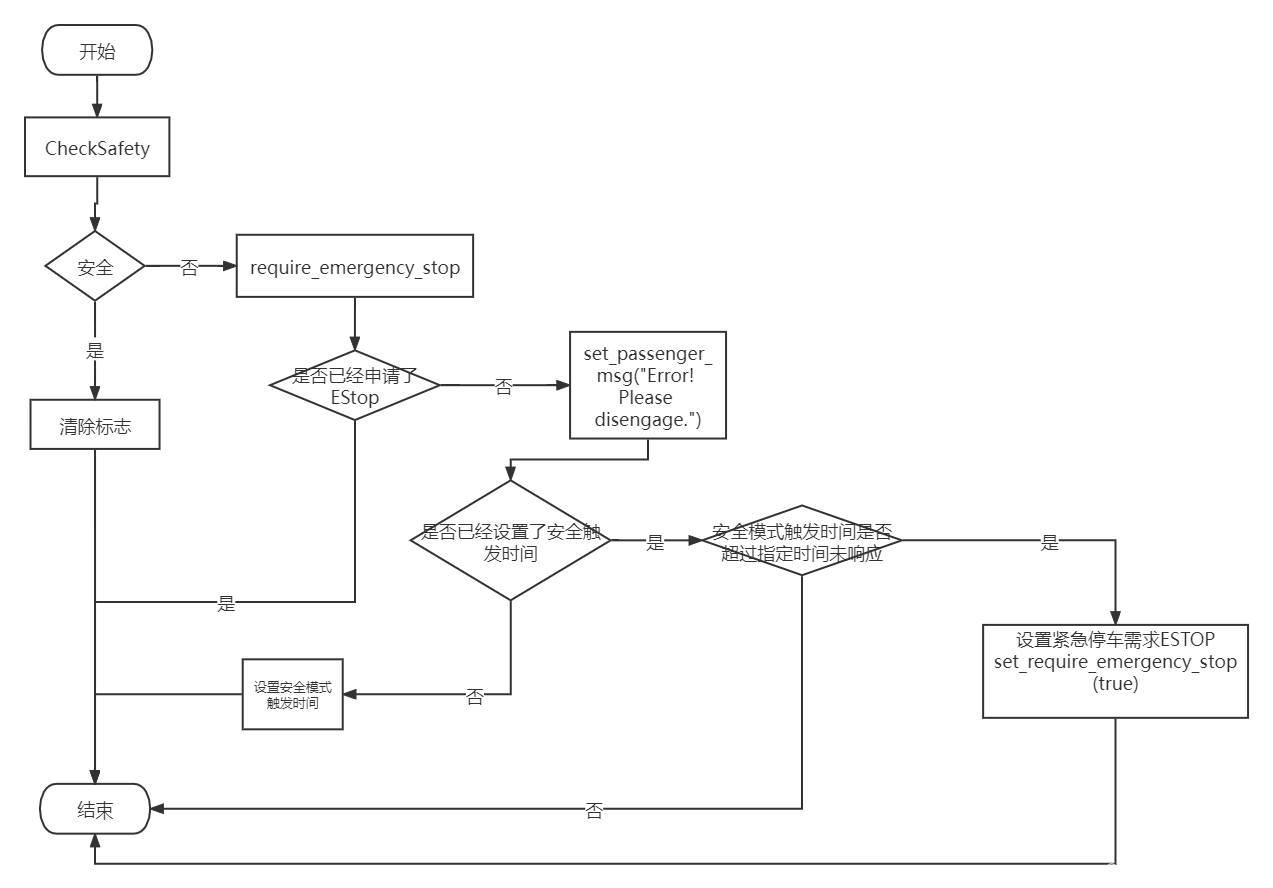

代码逻辑也非常简单，整理成流程图是这样的：

整个处理过程经历了 4 个判断。

第 1 个判断：通过checksafety()方法检测系统是否安全，如果安全的话就清除紧急停车相关的标志，如果不安全则进入后继的流程。

第 2 个判断：通过require_emergency_stop()方法判断是否之前早就申请过了紧急停车，如果系统已经申请过了，那么就返回，否则进入后继流程

第 3 个判断：判断是否已经设置了安全模式触发时间，如果没有则返回，负责进入后继流程

第 4 个判断：如果前面检测到了系统设置的安全模式触发时间，那么就需要判断它是否超时了。

如果安全模式触发之后，在规定的时间内系统没有响应，就申请紧急停车，通过设置system_status变现。

system_status->set_require_emergency_stop(true);

最终，紧急停车命令就产生了。当然，我们还需要关注之前的安全判断逻辑。

CheckSafety()

核心逻辑有 3 点：

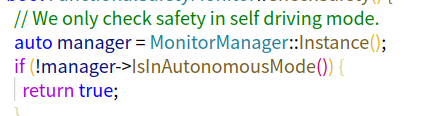

1. 只对自动驾驶状态下的安全监控负责

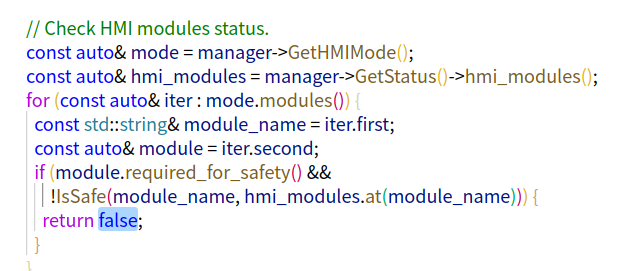

2. 检测HMI中配置的各个module状态

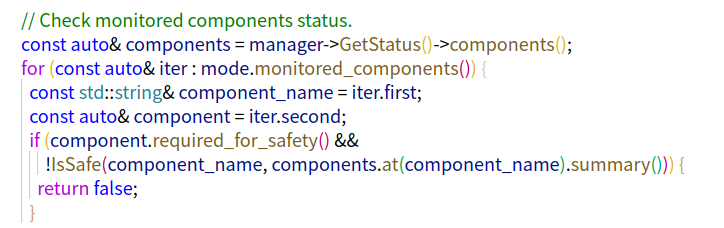

3. 检测受监控的其他component模块状态

IsSafe()

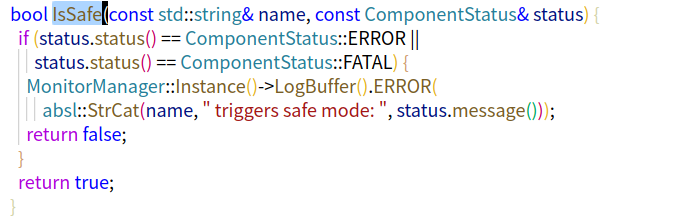

ComponentStatus有５个状态，判断依据是ERROR 和 FATAL 是不安全的，其他是安全的

并且，FunctionalSafetyMonitor的安全判断也是基于其他监控模块自身上报的状态

小结

主要是根据每个模块的状态，判断是否需要触发进入安全模式和紧急停车。现在判断的依据是：

• 首先，必须是进入自动驾驶模式；
• 其次，遍历所有的SystemStatus::components和SystemStatus::hmi_modules中的模块，如果模块的summary状态异常(ERROR或FATAL)且该模块的required_for_safety属性为true(默认值为true)，则会触发进入安全模式，当进入安全模式10秒后(时间可配置)没有任何改善和恢复，则会立即触发紧急停车。

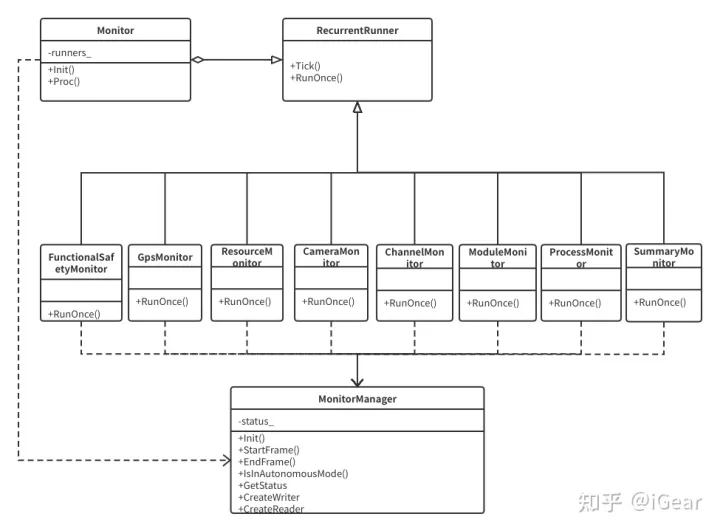

Monitor 的骨架和安全监控机制

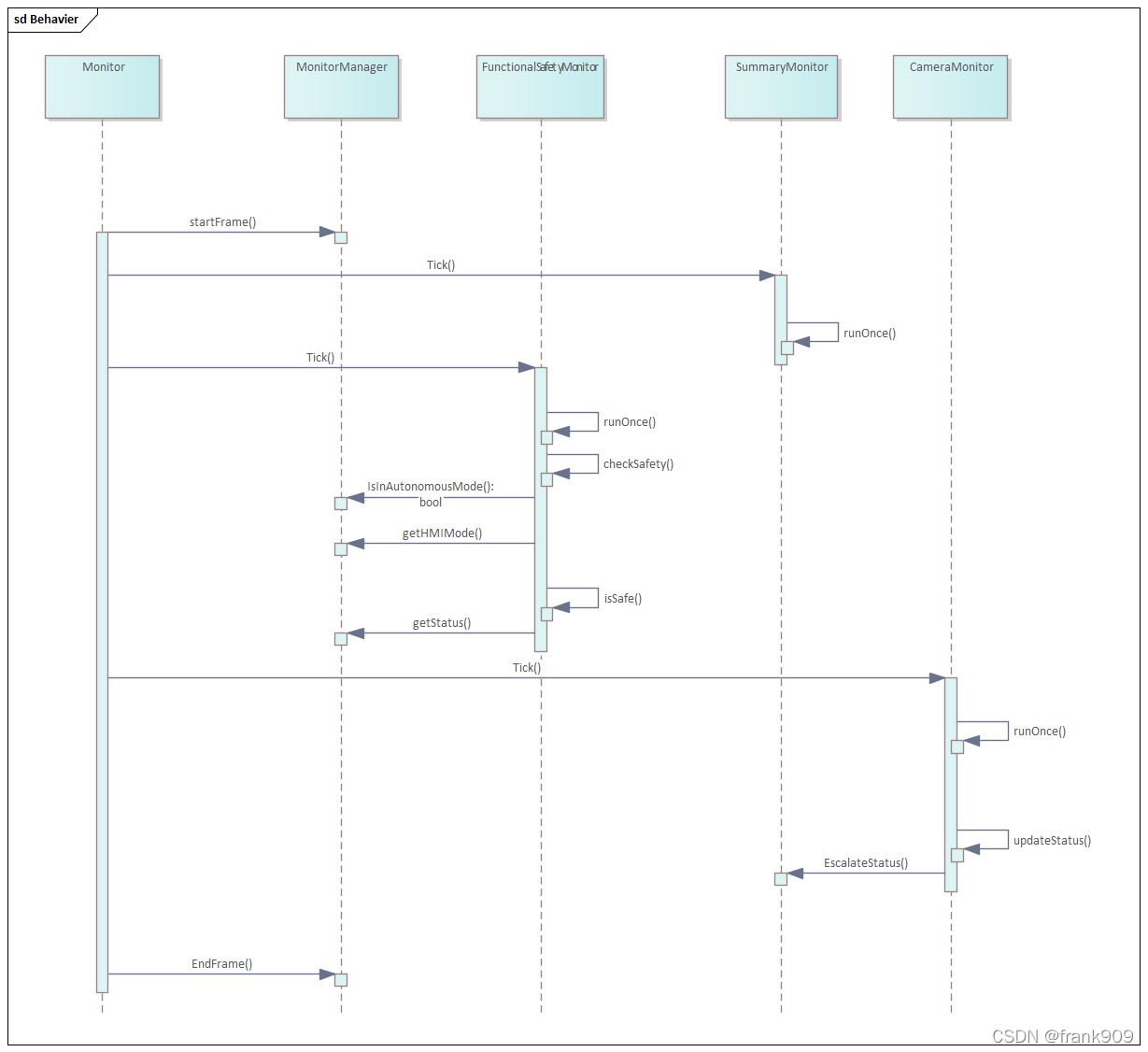

上面是基础的静态结构，当然，动态行为我们也不难得到。

总结

• 相对 Guardian 模块，Monitor 模块复杂一点，但也比较简单。
• Monitor 模块核心类是 Monitor、MonitorManager、SummaryMonitor、FunctionalSafetyMonitor,它们能形成一个完整的监控逻辑。
• Monitor 监控硬件、进程、模块、资源几大类。

模块	实现
EsdCanMonitor	用来监控ESD-CAN设备的，目前主要的检测方法是打开CAN设备，通过设备提供的ioctl获取当前设备的状态；最后更新Component::other_status的状态
GpsMonitor	用来监控当前的gps状态，目前主要检测方法是获取GnssBestPose数据，并根据SolutionType判断GPS当前的状态；最后，会更新Component::other_status的状态。
SocketCanMonitor	用来监控Socket CAN设备，目前主要的检测方法是通过Socket接口打开和绑定到CAN设备，而且CAN设备的ifname写死是can0；最后，会更新Component::other_status的状态。
ResourceMonitor	用来监控所有的SystemStatus::components(HMIMode::monitored_components)中的模块，并找出那些在配置文件中定义了resource熟悉的模块，并检测它们当前的resource占用情况，如果超出了设定值报错，目前支持磁盘占用/CPU占用/内存占用/磁盘负载的检测；最后，会更新对应模块的Component::resource_status状态。
CameraMonitor	用来监控摄像头设备的，目前是订阅多个camera输出的主题，病通过frame id来判定当前状态(这里的frame_id是摄像头的类型，具体参考modules/drivers/camera/conf下protobuf文件的定义)，而且只允许存在一个摄像头；最后，会更新Component::other_status的状态。
ChannelMonitor	用来监控所有SystemStatus::components(HMIMode::monitored_components)中的模块，并找出那些在配置文件中定义了channel属性的模块，会去订阅并检测channel是否有数据、处理延时情况、发送频率等信息；最后，会更新对应模块的Component::channel_status状态。
LatencyMonitor	用来统计系统中所有模块的延时情况的，并为ChannelMonitor提供发送频率的统计数据，目前主要是通过订阅/apollo/common/latency_records主题，获取模块的处理延时记录，并计算一段时间内的发送频率。注意，如果需要跟踪某个模块的处理延时，还需要在该模块的实现中创建apollo::common::LatencyRecorder实例，并通过它记录每次Proc方法的处理延时。
LocalizationMonitor	用来监控定位数据的状态，目前主要通过订阅LocalizationStatus消息来判断状态；最后，会更新Component::other_status的状态。
ModuleMonitor	用来监控所有SystemStatus::components(HMIMode::monitored_components)中的模块，并找出那些在配置文件中定义了module属性的模块，使用node名称调用NodeManager检查模块当前是否存在(这里涉及到fast_rtps协议的发现机制，以后有机会再展开讨论)，这里主要还是考虑到有可能模块进程还在，但是已经不响应任何rtps协议消息了，最后更新
ProcessMonitor	用来监控所有SystemStatus::components、SystemStatus::hmi_modules和other_components中模块对应的进程是否存在，这是一种最基本的检测方式，最后更新Component:: process_status状态。
RecorderMonitor	用来监控SmartRecorder的状态，当前通过订阅SmartRecorderStatus来判断recorder的状态；最后，会更新Component::other_status的状态。
SummaryMonitor	主要是遍历SystemStatus::components中的每一个模块，并根据该模块的process_status、module_status、channel_status、resource_status和other_status计算一个综合状态更新到模块的summary状态中去；最后，SummaryMonitor会把更新后的SystemStatus发布出去。
FunctionalSafetyMonitor	主要是根据每个模块的状态，判断是否需要触发进入安全模式和紧急停车。现在判断的依据是：首先，必须是进入自动驾驶模式；其次，遍历所有的SystemStatus::components和SystemStatus::hmi_modules中的模块，如果模块的summary状态异常(ERROR或FATAL)且该模块的required_for_safety属性为true(默认值为true)，则会触发进入安全模式，当进入安全模式10秒后(时间可配置)没有任何改善和恢复，则会立即触发紧急停车。
