Apollo：Monitor模块如何监控通信中 channel 的时延？

上一篇文章分析了 Apollo 框架中 Monitor 模块如何监控硬件，这篇文章继续分析 Monitor 是如何监控软件的

受监控的内容

上图是之前的文章总结的，可以看到软件监控有 8 类对象：

• Channel Monitor 数据通信频道监控
• Functional Safety Monitor 功能安全监控
• Latency Monitor 时延监控
• Localization Monitor 定位监控
• Module Monitor 模块监控
• Process Monitor 监控
• Recorder Monitor 数据记录监控
• Summary Monitor 监控状态汇总

ChannelMonitor

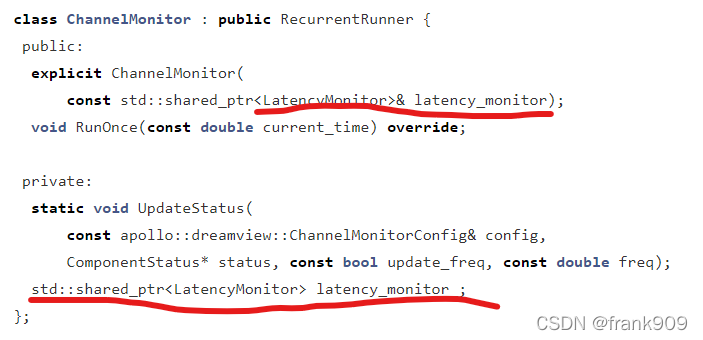

Channel 是 CyberRT 中的通信渠道，它的监控是配合 LatencyMonitor 一起使用的

RunOnce() ：

• 从hmi中获取要被监控的channel
• 从latency_monitor_查询channel的频率
• 通过 update_freq 和 freq 更新channel的时延状态

  所以，关键是获取 update_freq 和 freq 两个参数的赋值过程。

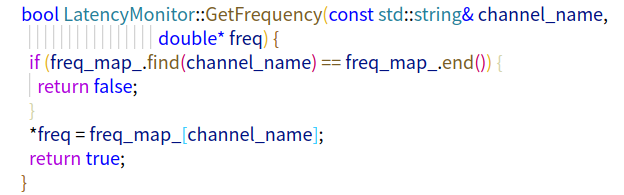

  如果 LatencyMonitor 在自身查询到了相应 channel 的频率，则赋值给 freq，然后返回 true，否则返回 false。

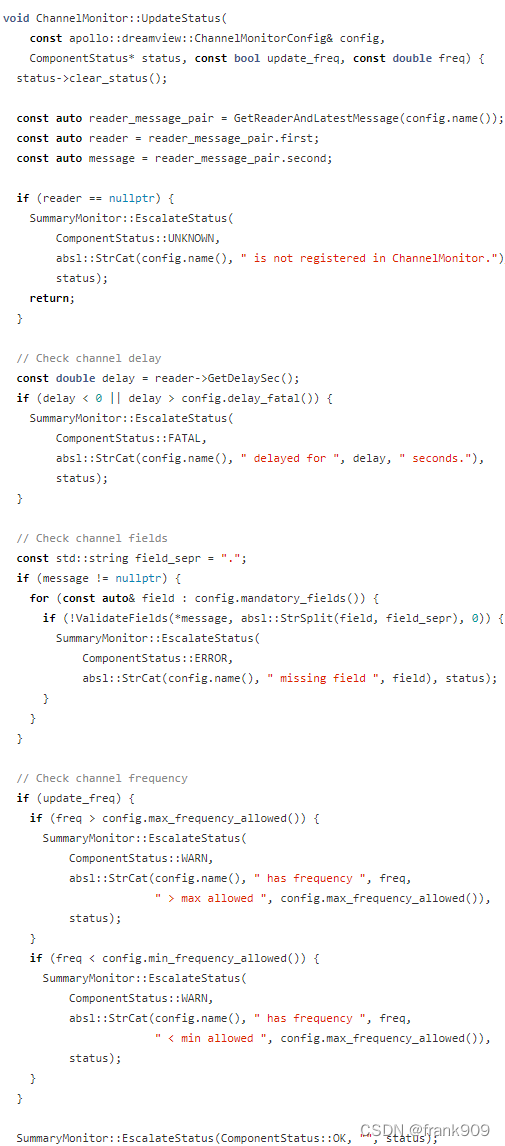

有了这两个参数后，后面的逻辑判断就交给了 UpdateStatus()。

• 通过 channel 的名字获取相应的 Reader 和最后一条 msg
• 判断是否有 Reader，如果没有提示这个channel 没有注册，并返回
• 通过 reader 判断时延，如果小于0或者大于则设置状态为 FATAL
• 通过判断 msg 相应的 field 内容是否有缺失，如果有则设置为状态为 ERROR
• 过判断 freq 的值是否在合理的最小与最大范围内，如果不是则设置状态为 WARN
• 一切正常则判断为 OK

因为 SummaryMonitor 的评估提升状态时，不同的状态是为权重的，并且可以向下覆盖，比如FATAL 可以覆盖小于它的其它状态，ERROR 不能覆盖 FATAL 但能覆盖 WARN 和 OK 、UNKOWN。

到这里 Channel 如何被监控大的逻辑就弄清楚了，但还有 2 个小细节需要弄明白。

• channel 配套的 Reader 和最后一条 msg
• LatencyMonitor 工作流程

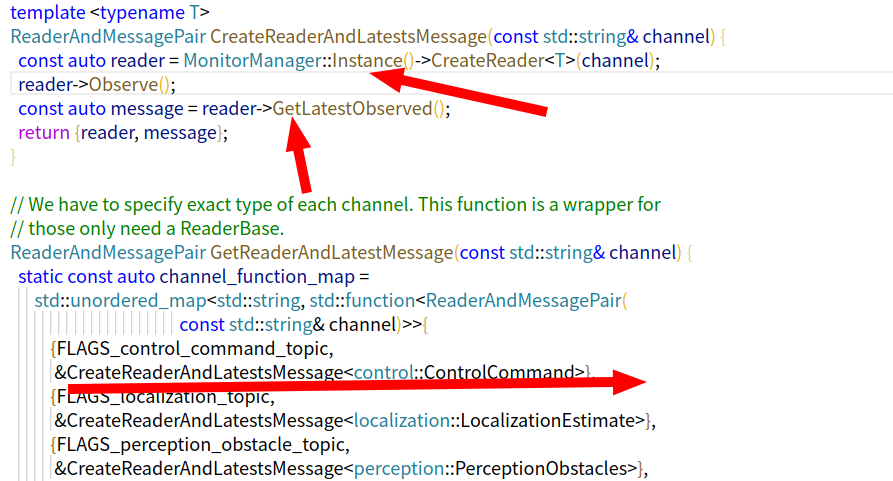

GetReaderAndLatestMessage

通过MonitorManager去创建不同的Reader，然后开始观测，并获取这个channel最后一次消息，然后保存下来病返回。

主要是通过配置变量信息决定是否创建想要的MonitorManager。这些变量有：

       {FLAGS_control_command_topic,
          {FLAGS_localization_topic,
          {FLAGS_perception_obstacle_topic,
          {FLAGS_prediction_topic,
         ......

包含了感知数据、定位、预测、规划、控制 topic 相关。

LatencyMonitor

ChannelMonitor 内部要借助 LatencyMonitor 提供的数据做一些判断，那么LatencyMonitor是如何产生实验数据呢？

LatencyMonitor 也是周期性执行任务的模块，不过相比其它的 Monitor，它额外实现了 3 个方法：

public:
	GetFrequency()
private：
	PublishLatencyReport()
	AggregateLatency()

可以看到，它内部会聚合各种时延，然后会定期发布时延报告。并且有一个服务类的API供其它类进行频率查询。

DEFINE_double(latency_monitor_interval, 1.5,
              "Latency report interval in seconds.");

DEFINE_double(latency_report_interval, 15.0,
              "Latency report interval in seconds.");

DEFINE_int32(latency_reader_capacity, 30,
             "The max message numbers in latency reader queue.");

监控时延的周期是每 1.5s 一次，时延报告发布周期是每15s一次，时延相关的reader队列容量是30。

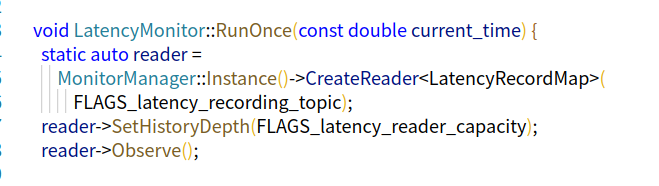

LatencyMonitor::RunOnce

可以看到，它创建了一个Reader用来监控 latency recording topic，其数据类型有相应的 proto 文件定义。

LatencyRecordMap包含：

• 消息头 header
• 模块名字
• LatencyRecord 数组

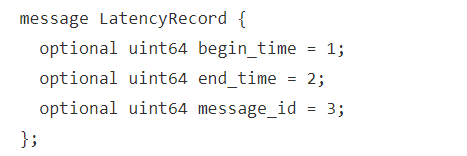

我们先看 LatencyRecord 它里面有 3 条信息：

• 开始时间 begin_time
• 结束时间 end_time
• 信息的 id

UpdateStat

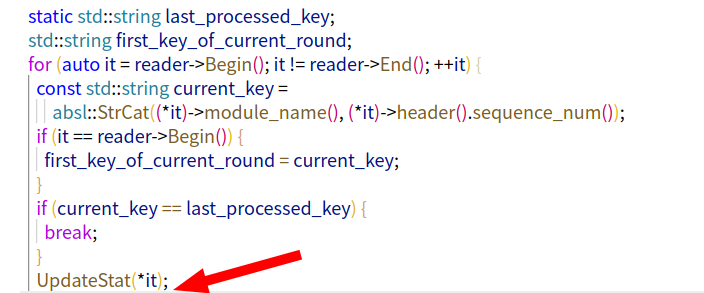

LatencyMonitor::RunOnce中，会 UpdateStat(*it);

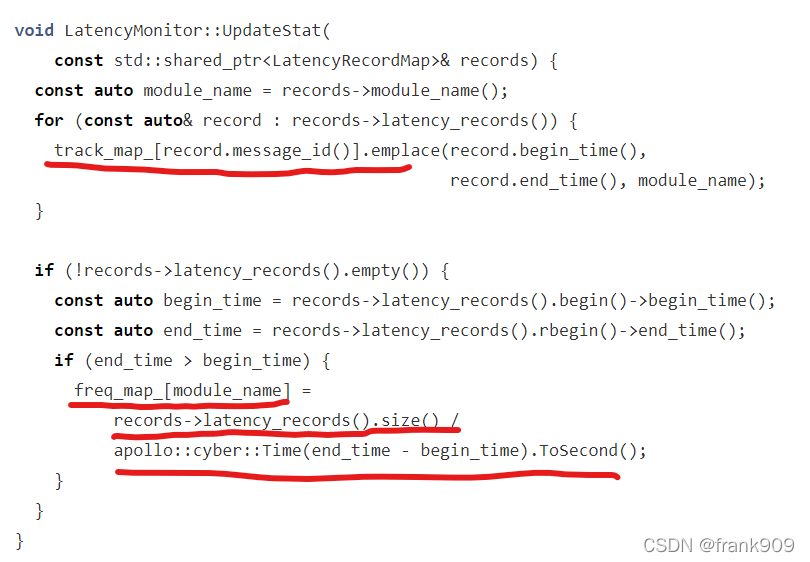

其实现如下

主要做了两件事：

• 保存每个msg的耗时信息到 track_map_
• 更新 freq_map 中模块的频率信息

我们重点关注第 2 个逻辑，也是前面内容分析到的 channelmonitor 会主动来查询 freqmap 中的值。

这个逻辑就是一个 LatencyRecordMap 中有一组 LatencyRecord，获取第一条记录中的开始时间，获取最后一条的结束时间。

如果结束时间大于开始时间，表明通信没有紊乱，频率值由下面公式计算：

freq = size/durantion

比如总共有 5 条记录，5 条记录总共耗时 10s。那么频率就是 5/10 = 0.5也就是1/2，代表什么呢？代表的是 1s 内只能传0.5 条信息。

定期发布时延报告

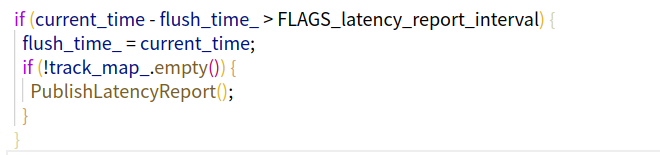

RunOnce 运行时会根据传入的 currenttime 和 flush_time_之差与定期报告的时长作比较，如果大于后者则需要对外发布时延信息。

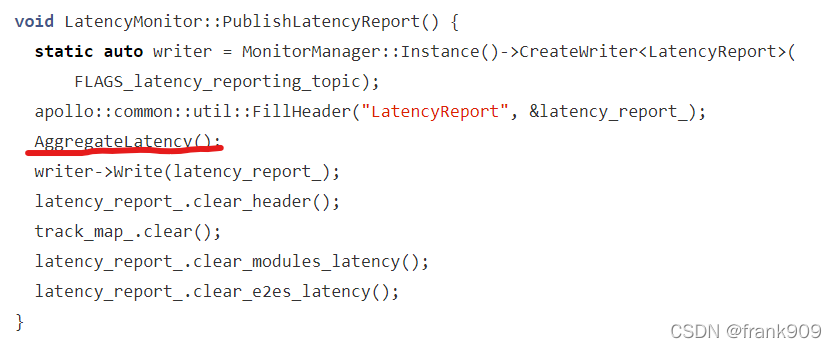

PublishLatencyReport内容如下：

在发布时延报告前，先要内部聚合一下信息，然后通过创建的 LatencyReport writer 发送出去。

主要是聚合模块的时延和 E2E 的时延。

E2E 是什么呢？是从点云信息到各个模块输出的时间，也就是端到端时间。

这里有个重要的变量kE2EStartPoint 。

它是什么呢？其实是一条字符串，它被赋值为FLAGS_pointcloud_topic。也就是：

E2E Latency 的逻辑：

• 记录第一条点云数据的开始时间
• 依次记录那些不是点云数据的记录的开始时间，计算它们之间的差值，就成了这一个测试周期的 E2E 时延。

总结

• Channel监控时主要是监控注册过的channel，通过判断它的时延、内容、频率形成最终的状态报告
• Latency也需要读取相关的topic，通过根据不同的topic时间信息产生模块时延和端到端时延。
• Channel 和 Latency 的运行基于依靠于 CyberRT 的通信，所以，也必须保证 CyberRT 的 Channel 通信机制足够可靠，不然会产生误差。
