Qt-QTreeWidegt

QTreeWidget

        QTreeWidget 是一种Item Widget 组件。QTreeWidget组件被称为树形组件，它的项（item）被称为节点，一个树形组件内的所有节点组成的结构称为目录树。树形组件适合显示具有层级结构的数据，如Windows 资源管理器中显示的文件系统就是一种典型的的层级结构。

        本章学习了QTreeWidget的使用方法，并设计了一个示例项目2024_6_27 ,示例项目运行时界面如图1-1所示，示例的窗口基类是QMainWindow，通过Action设计了菜单栏和状态栏，这个示例实现了一个简单的图片管理器，主要会用到以下几个组件的使用方法。

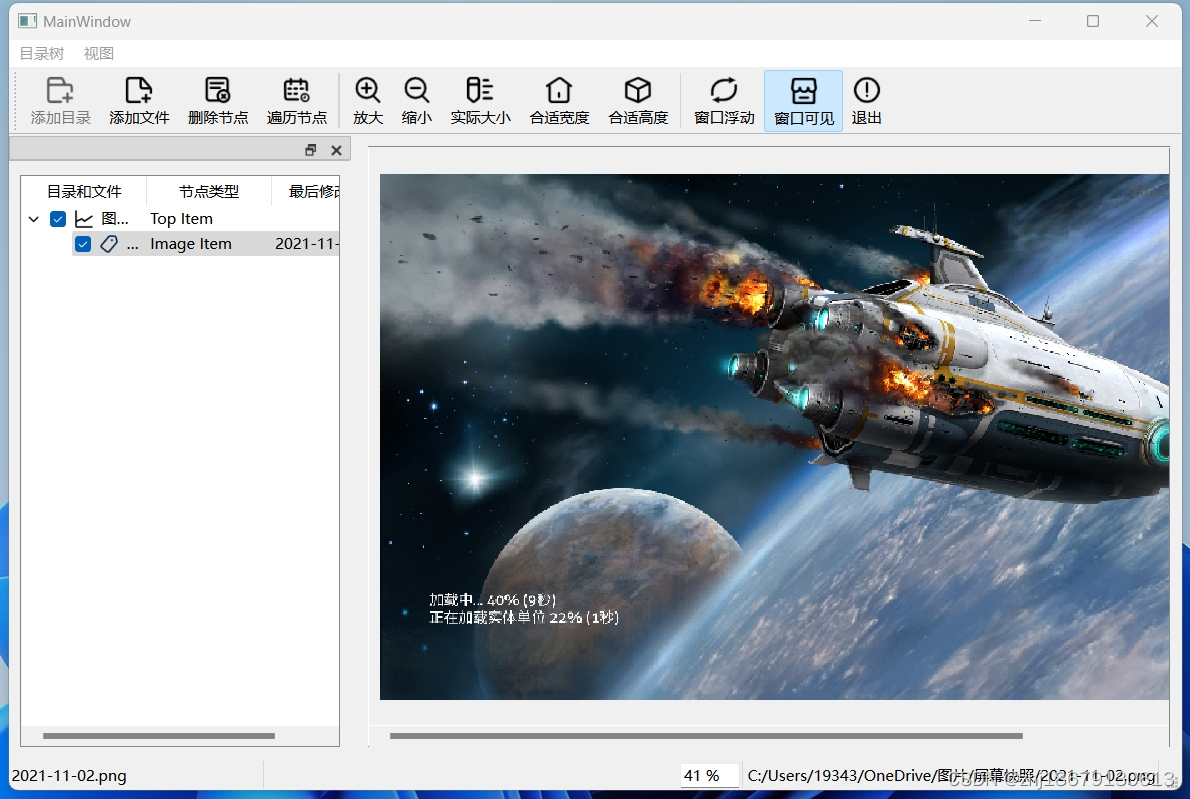

图1-1

        （1）QTreeWidget 树形组件，示例使用树形组件管理目录和图片文件，可以添加或删除节点。对节点定义了类型，节点分为顶层节点、分组节点和图片节点，每个节点还存储一个用户数据，图片节点存储完整的图片文件名，以便点击节点时显示该图片

        （2）QDockWidget 停靠组件。QDockWidget是可以在窗口是停靠或在桌面最上层浮动的组件，本示例会将一个树形组件放置在一个停靠组件上，设置可以在窗口的左侧或右侧停靠，也可以浮动

        （3）QLabel 标签组件，窗口右侧是一个QScrollArea组件，在它上面放置一个标签，为标签设置一个QPixmap对象显示图片，通过QPixm的接口函数可以就行图片的缩放，

窗口界面可视化设计

如图1-1所示左侧放置一个QDockWidget组件，然后在QDockWIdget中放置一个QTreeWidget组件，并布局，右侧放置一个QScrollArea组件，然后在里面放置一个标签，并布局，利用label的pixmap属性来显示图片，当label显示的图片大小超过QScrollArea可显示区域的大小后，QScrollArea会自动显示水平或垂直方向的卷滚条，来用于移动显示区域。

QDockWIdget的属性

        主要属性的含义如下。

（1）floating 属性，停靠区的组件是否处于浮动状态。通过函数isFloating()可以返回此属性值，函数setFloating(bool)可以设置此属性值。

（2）feature 属性，停靠区组件的特性。函数setFeatures()用于设置此属性值（是否可以停靠，是否可以浮动之类的），其函数原型定义为void QDockWIdget::setFeatures(QDockWidget::DockWidgetFeatures features)

（3）allowedAreas 属性：允许停靠的区域，函数setAllowedAreas()用于设置这个属性值，其函数原型为     void QDockWIdget::setAllowedAreas(Qt::DockWidgetAreas areas) 参数areas是枚举类型，可以组合使用

（4）windowTitle 属性：设置停靠窗口的标题。

 QTreeWidget组件的可视化设计

        QTreeWidget树形结构中一行是一个节点，一行可以有很多列，双击QTreeWidget会出现组件的编辑器，Columns页面用于设计树形组件的列，items页面用于设计树形组件的节点，一般树形组件的节点是动态创建的

设计Action

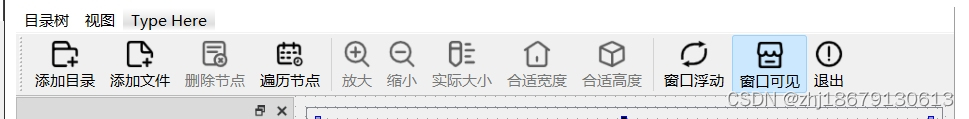

        如图1-2所示

1-2

        创建好所有Action后把它们都放置到工具栏和菜单栏中

QTreeWidget类

        一个QTreeWidget组件显示分为表头和目录树结两个部分，表头和目录树都是QTreeWidgetItem对象。

（1）表头：树形组件有表头，表头可以是简单的文

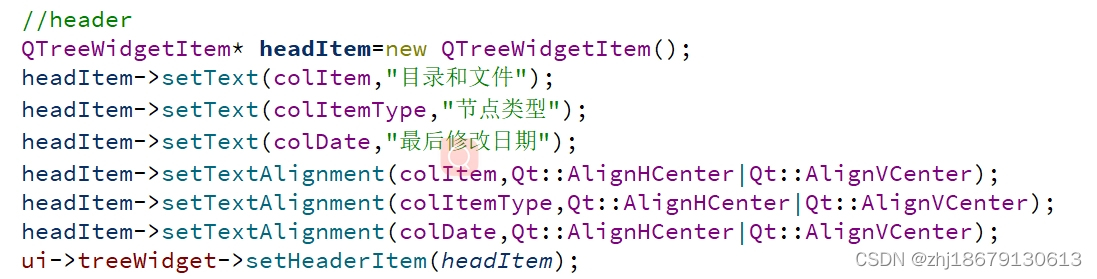

字，也可以使用QTreeWidgetItem对象作为表头，这样的话可以设置表头每一列的文字，还可以设置字体，对齐方式，背景色，图标等特性如下图

通过使用函数setHeaderItem()设置表头，还可以通过函数headerItem()返回表头的QTreeWidgetItem对象指针。如果只是简单设置表头文字，就可以使用setHeaderLabels()将字符串列表内容作为表头各列标题。

（2） 顶层节点：目录树的一行就是一个节点，节点是QTreeWidgetItem对象，节点可以有子节点，子节点就是下一级节点，子节点可以继续有其子节点，可以层层嵌套。目录树的最上层节点就是顶层节点，顶层节点没有父节点，目录树可以有多个顶层节点，QTreeWidget类中有如下一些用于顶层节点的操作的接口函数。

        int topLevelItemCount()       //返回顶层节点个数

        void addTopLevelItem(QTreeWidgetItem * Item)    //添加一个顶层节点

        void insert---------------               //插入一个顶层节点

        int index---------------             //返回一个顶层节点的索引号

        QTreeWidgetItem*  topLevelItem（int index）  //根据索引返回一个顶层节点

        QTreeWidgetItem* takeTopLevelItem（int index）//移除一个顶层节点，但是并不删除这个节点对象

获取到顶层节点后可以访问它的所有子节点。

（3）次级节点，所有次级节点都是直接或间接挂靠在某个顶层节点下面，顶层节点和次级节点都是QTreeWidgetItem对象

（4）隐藏的根节点：目录树中还有一个隐藏的根节点，其可以看做所有顶层节点的父节点，通过函数invisibleRootItem() 可以返回这个隐藏的根节点，通过这个根节点可以访问所有的顶层节点

        除了以上函数接口QTreeWidget还有一些其他采用的接口函数

（1）int columnCount()     //返回表头列数

（2）void setColumnCount(int columns)        //设置表头列数

（3）void sortItems(int column，Qt::SortOrder order)          //将目录树按照某一列排序

（4）int sortColumn()        //返回用于排序的列的序号

（5） QTreeWidgetItem* currentItem()      //返回当前节点

（6）QList<QTreeWidgetItem*> selectedItems()         //返回选择的节点的列表

 QTreeWidgetItem 类

        QTreeWidget组件的表头和目录树节点都是QTreeWidgetItem对象，对目录树节点的操作主要通过QTreeWidgetItem的接口函数实现，QTreeWidgetItem没有父类，它只是用来存储节点的数据和各种属性，绘制目录树由QTreeWidget实现。

        QTreeWidgetItem类的构造函数

（1）QTreeWidgetItem（int type=Type）           type是一个自定义数据，可以通过成员函数type()，返回这个类型

（2）QTreeWidgetItem（const QStringList &strings ，int type=Type）

（3）QTreeWidgetItem（QTreeWidgetItem* parent，int type=Type）  parent是父节点

（4）QTreeWidgetItem（QTreeWidget* parent，int type=Type）parent是树形组件，用于创建顶层节点

        访问节点各列数据的接口函数

void setBackground（int column，const QBrush &brush）   //设置背景色

void setForeground（int column，const QBrush &brush）   //设置前景色

还有很多，设置文本，设置文本对齐方式，设置toolTip文字，等等

setData()可以将节点的某一列设置为用户数据，这个数据是不显示在界面上的

void setData（int column ，int role ，const QVariant &value）参数role是用户数据角色，可以使用常量Qt：：UserRole定义第一个用户数据，使用1+Qt：：UserRole定义第二个用户数据

QVariant data（int column int role）获取用户数据

        对节点整体特性进行操作的接口函数

void setExpanded(bool expand)

bool Expanded()                      //使节点展开或折叠

void setDisabled(bool disabled)

bool Disabled()                        //设置是否禁用此节点

void setHidden(bool hide)

bool Hidden()                          //设置是否隐藏此节点

voidsetSelected(bool select)

bool Selected()                      //设置此节点是否被选中

注意创建节点时传递的Type，创建以后不能改变

还有一个函数setFlags()用于设置节点的一些特性

void setFlags(Qt::ItemFlags flags)                //设置节点标志

Qt;;ItemFlags flags()                //获取节点标志

        操作子节点的接口函数

        一个节点可以有任意多个子节点，可以添加，插入或移除子节点，这里的子节点指一个节点的直接子节点，用于操作子节点的接口函数主要有一下几个

 void addChild(QTreeWidgetItem *child)：添加一个子节点
QTreeWidgetItem *child(int index)：根据序号返回一个子节点
int childCount()：返回子节点的个数
int indexOfChild(QTreeWidgetItem *child)：返回一个子节点的索引号
void insertChild(int index, QTreeWidgetItem *child)：插入一个子节点
void removeChild(QTreeWidgetItem *child)：移除一个子节点
QTreeWidgetItem *takeChild(int index)：移除一个子节点，并返回这个节点的指针

注意removeChild()和takeChild()都是从目录树上移除一个子节点，但是这个节点对象没有被删除

        父节点

在目录树中，除了顶层节点，其他节点都有一个父节点，用函数parent()可以返回父节点指针

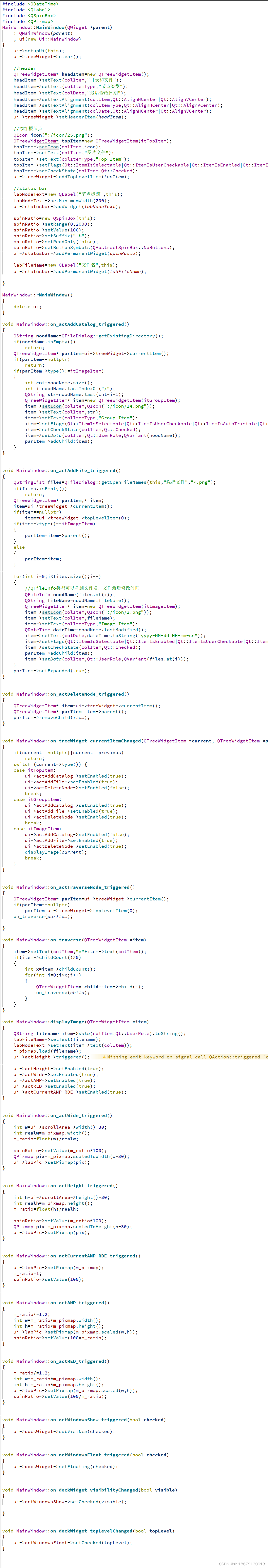

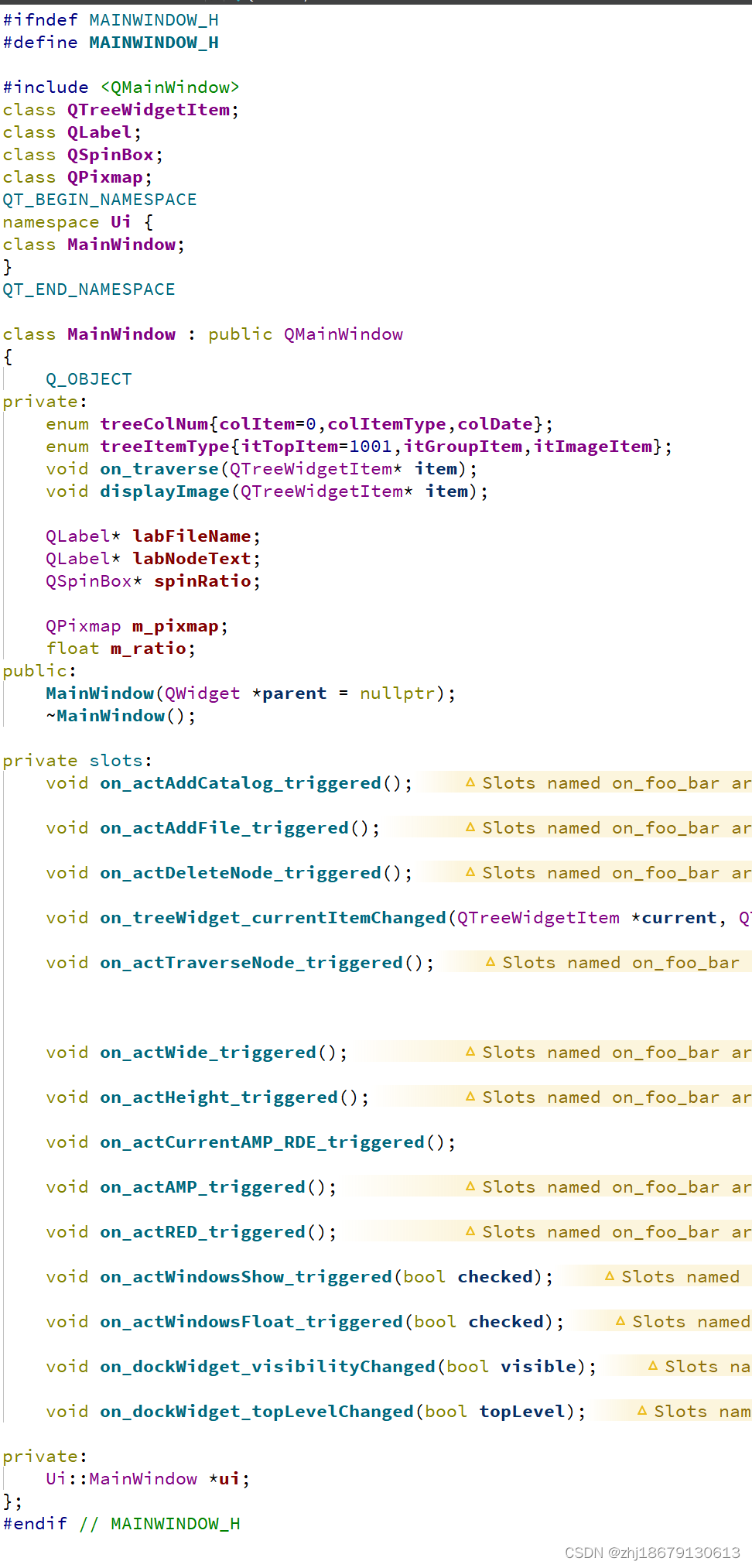

代码实现
