RabbitMQ--扩展--09--Shovel

RabbitMQ–扩展–09–Shovel

---

1、Shovel原理

1. Shovel插件只提供数据迁移的作用，非复制。举例：C中心rabbitmq产生一条数据A，DR中心rabbitmq部署了Shovel插件后，会去C中心消费数据A，最终C中心rabbitmq没有数据A，DR中心rabbitmq有数据A。
2. Shovel能够可靠、持续地从一个Broker中的队列(作为源端，即source)拉取数据并转发至另一个Broker中的交换器(作为目的端，即destination)。
3. 作为源端的队列和作为目的端的交换器可以同时位于同一个Broker，也可以位于不同的Broker上。
4. Shovel行为就像优秀的客户端应用程序能够负责连接源和目的地、负责消息的读写及负责连接失败问题的处理。

1.1、优点

1. 松耦合，解决不同Broker、集群、用户、vhost、MQ和Erlang版本的消息移动
2. 支持广域网，可以容忍糟糕的网络
3. 能保证消息的可靠性，高度定制，当Shovel成功连接后，可以配置。

2、Shovel的工作原理

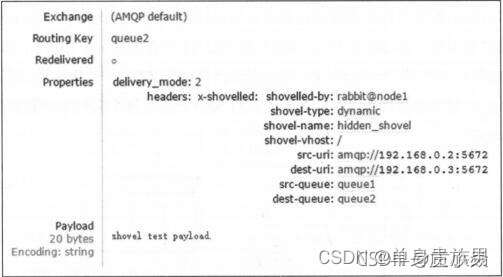

若在配置Shovel link时设置了add_forward_headers参数为true，则最后消息会有特殊headers属性标记。

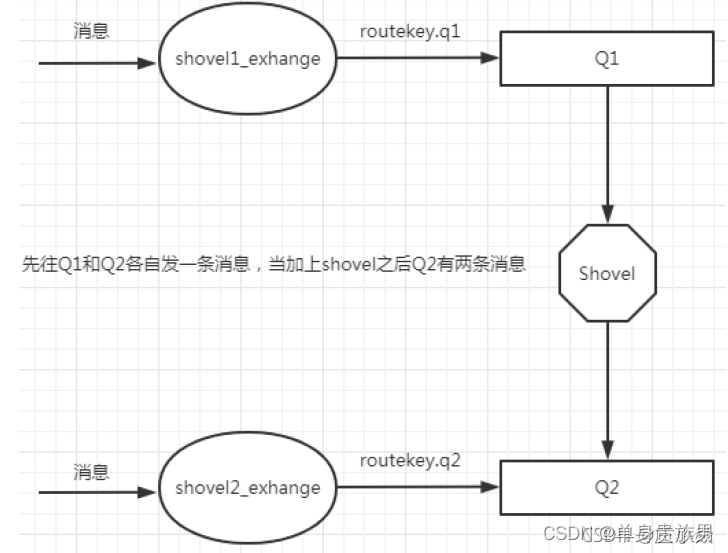

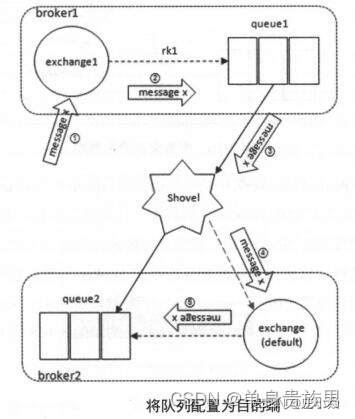

通常源为队列，目的为交换器，但是，也可以源为队列，目的为队列。实际也是由交换器转发，只不过这个交换器是默认交换器。

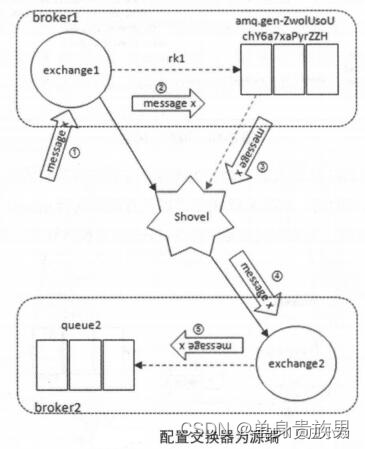

配置交换器做为源也是可行的。实际上会在源端自动新建一个队列，消息先存在这个队列，再被Shovel移走。

源和目的端的交换器和队列都可以在建立Shovel之后再创建。Shovel可以为源端或目的端配置多个Broker地址，这样可以在一个连接失败后随机挑选其他地址建立连接。

3、环境准备

3.1、机器

服务器地址	端口	备注
192.168.187.89	15672	容器名称：rabbitmq，上游
192.168.187.89	15673	容器名称：rabbitmq2，下游

3.2、创建对应的rabbitmq容器

# 创建对应的rabbitmq容器

# 容器名称：rabbitmq
docker run -d --name rabbitmq -e RABBITMQ_DEFAULT_USER=admin -e RABBITMQ_DEFAULT_PASS=admin -p 15672:15672 -p 5672:5672 --restart=always rabbitmq:3.12.14-management-alpine

# 容器名称：rabbitmq2
docker run -d --name rabbitmq2 -e RABBITMQ_DEFAULT_USER=admin -e RABBITMQ_DEFAULT_PASS=admin -p 15673:15672 -p 5673:5672 --restart=always rabbitmq:3.12.14-management-alpine

3.1.2、创建用户

 #  添加用户 bpm，密码 123456
docker exec rabbitmq rabbitmqctl add_user bpm 123456

# 给bpm用户分配 administrator角色
docker exec rabbitmq rabbitmqctl set_user_tags bpm administrator

# 设置 分区为/，拥有对所有资源的 读写配置权限
docker exec rabbitmq rabbitmqctl set_permissions -p / bpm ".*" ".*" ".*"




#  添加用户 bpm，密码 123456
docker exec rabbitmq2 rabbitmqctl add_user bpm 123456

# 给bpm用户分配 administrator角色
docker exec rabbitmq2 rabbitmqctl set_user_tags bpm administrator

# 设置 分区为/，拥有对所有资源的 读写配置权限
docker exec rabbitmq2 rabbitmqctl set_permissions -p / bpm ".*" ".*" ".*"

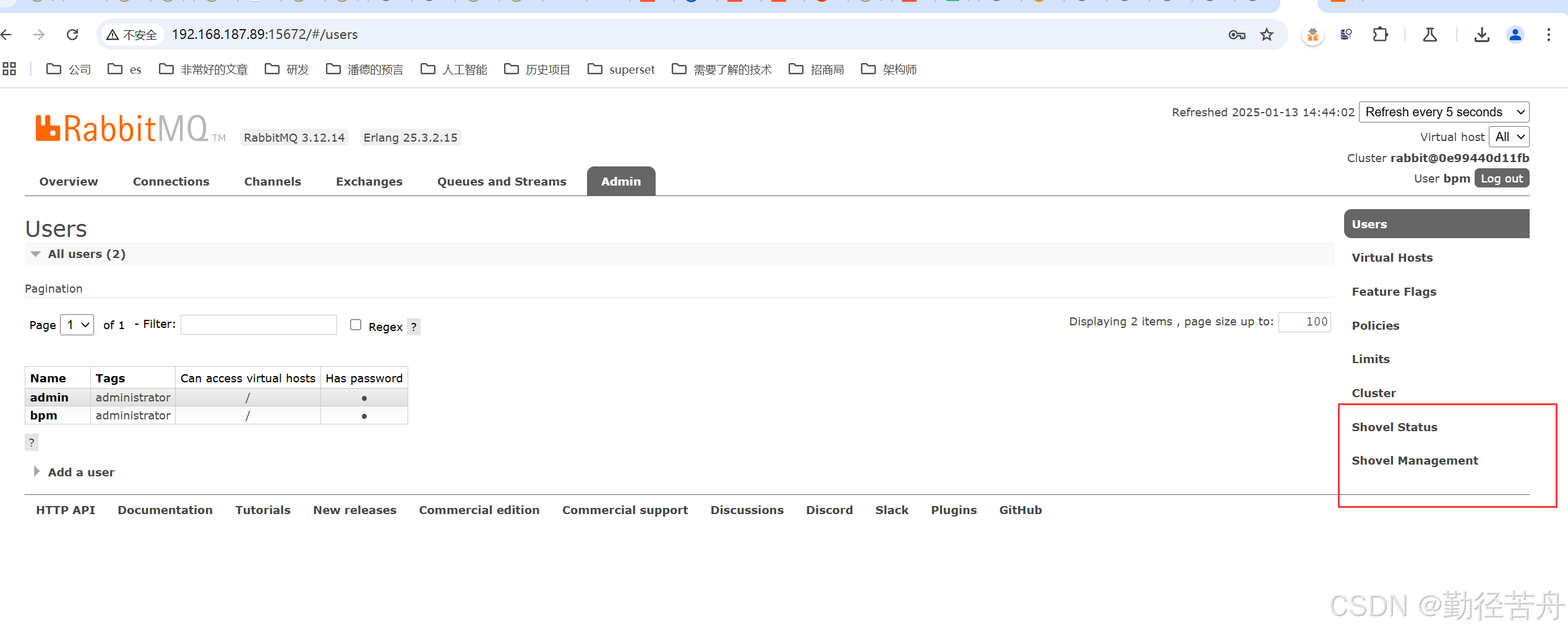

3.2、开启shovel插件

# 容器名称：rabbitmq
docker exec  rabbitmq rabbitmq-plugins enable rabbitmq_shovel_management


# 容器名称：rabbitmq2
docker exec  rabbitmq2 rabbitmq-plugins enable rabbitmq_shovel_management



3.3、新建队列，交换机，和他们之间的绑定

2个容器都要创建

# 容器：rabbitmq1，rabbitmq2
eujian.queue
eujian.exchange
eujian.routKey

4、Shovel的构建

Shovel插件只提供数据迁移的作用，非复制。举例：C中心rabbitmq产生一条数据A，DR中心rabbitmq部署了Shovel插件后，会去C中心消费数据A，最终C中心rabbitmq没有数据A，DR中心rabbitmq有数据A。

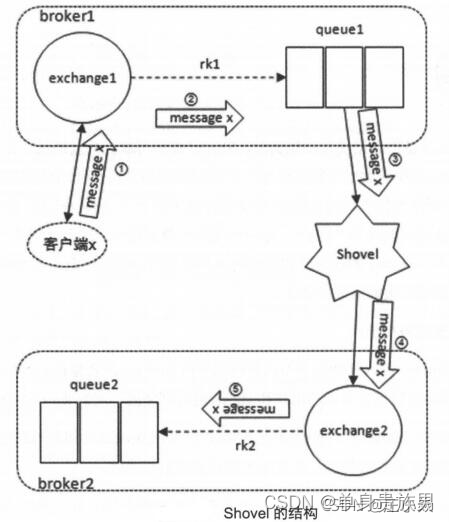

4.1、原理图

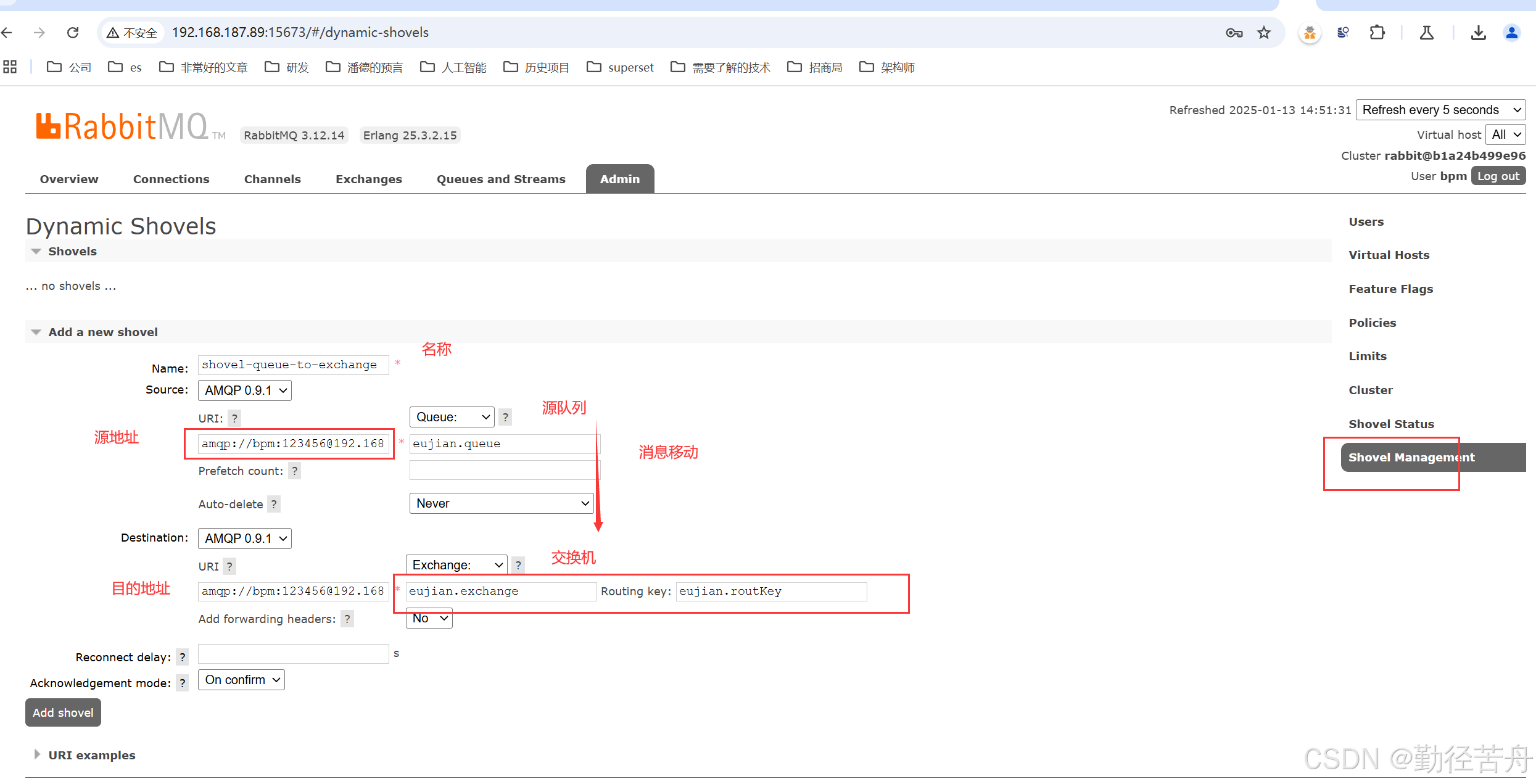

4.2、下游rabbitmq2 新增shovel

# 名称：队列同步到交换机
shovel-queue-to-exchange
# 上游rabbitmq
amqp://bpm:123456@192.168.187.89:5672
# 下游rabbitmq
amqp://bpm:123456@192.168.187.89:5673

# 队列、交互机、路由键
eujian.queue
eujian.exchange
eujian.routKey

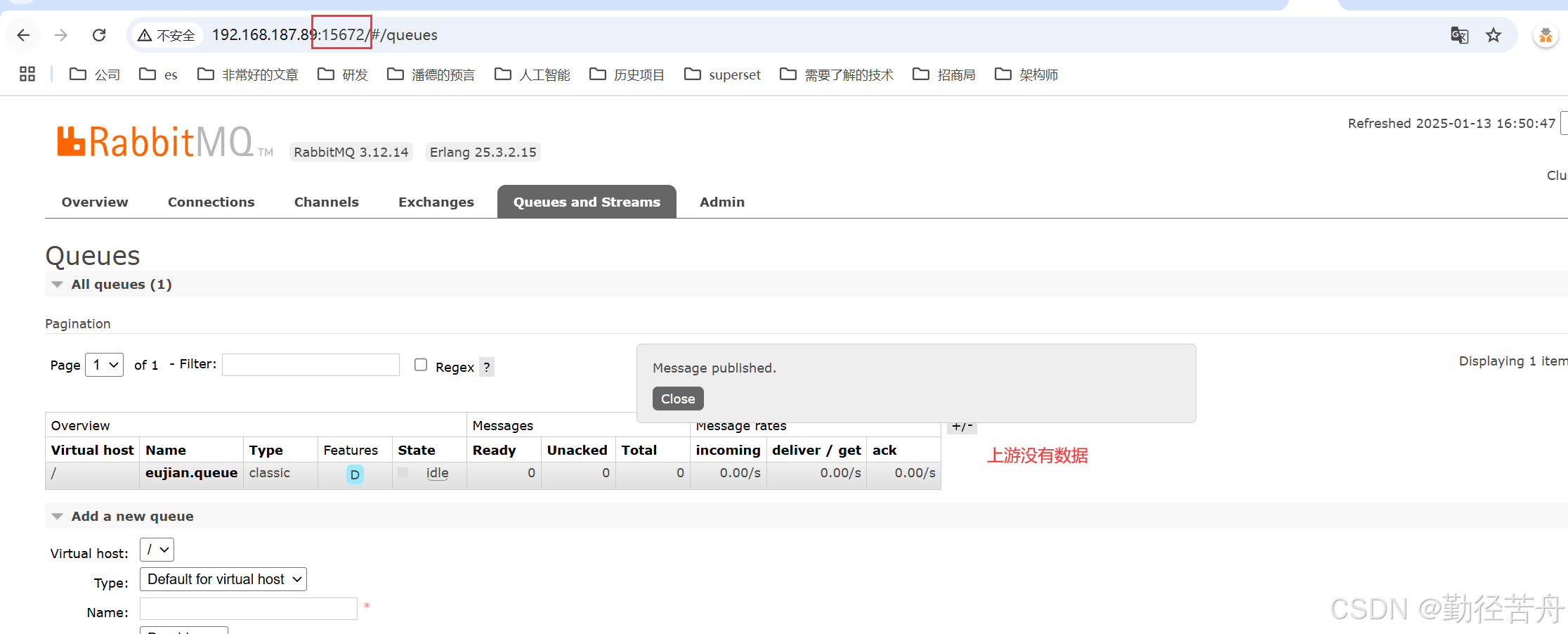

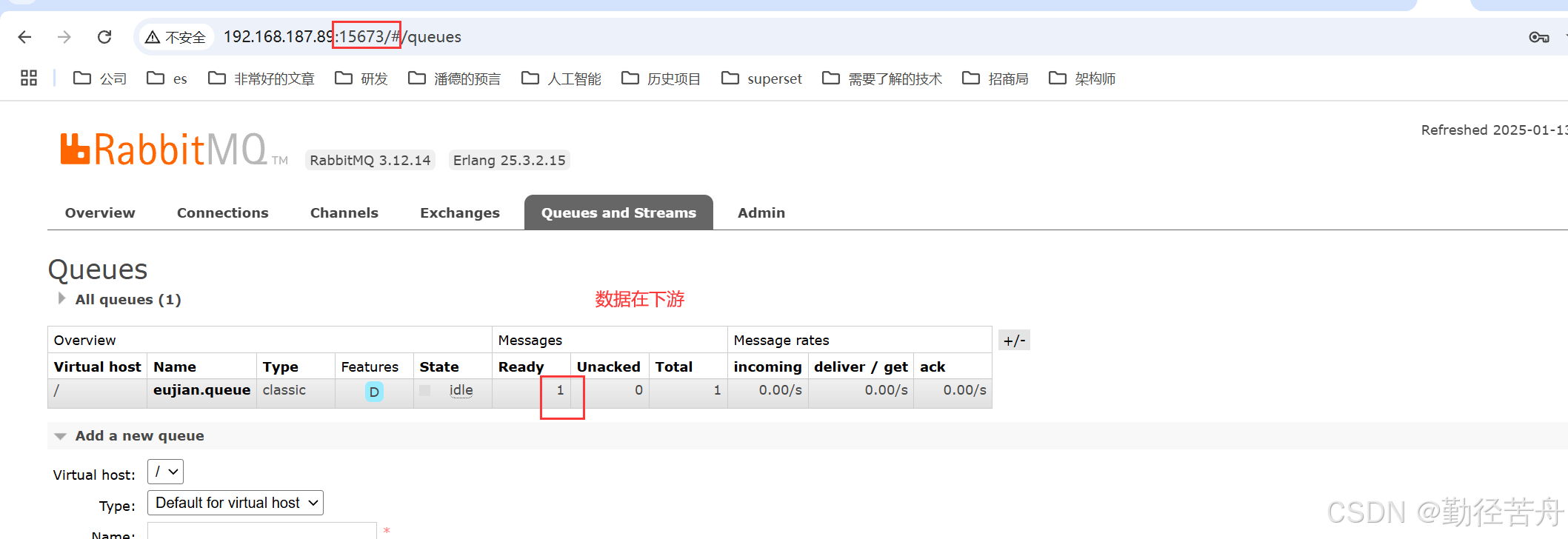

4.3、测试

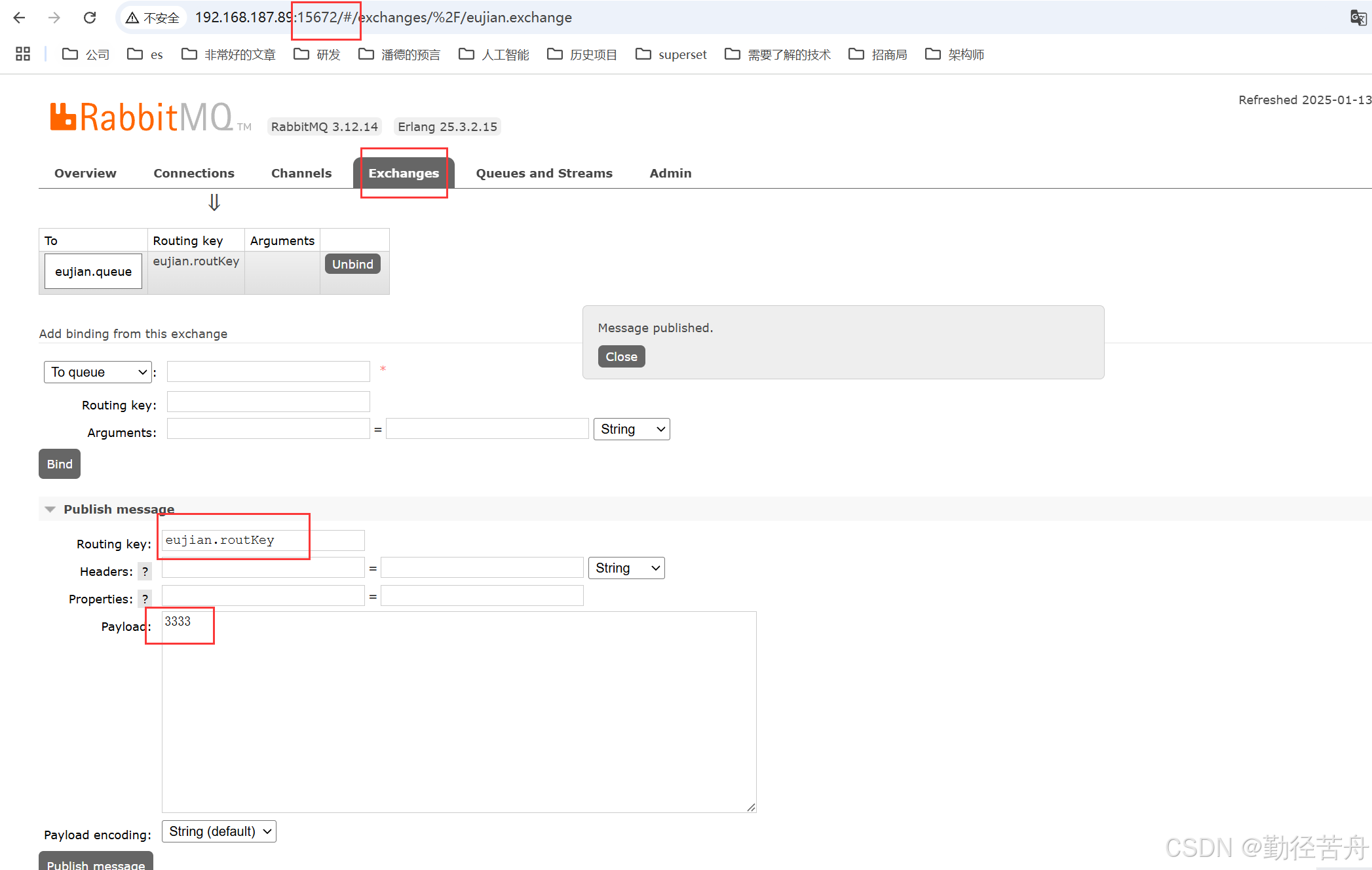

在上游rabbitmq1的交换机上发送一条消息。

5、消息堆积的治理

5.1、场景

单个队列中堆积10万条消息不会有丝毫影响，但超过1千万时，将引起严重问题，如内存、磁盘告警、connection阻塞等。

可以使用Shovel，当某个队列消息堆积严重时，可以使用Shovel将队列中消息移交给另一个集群

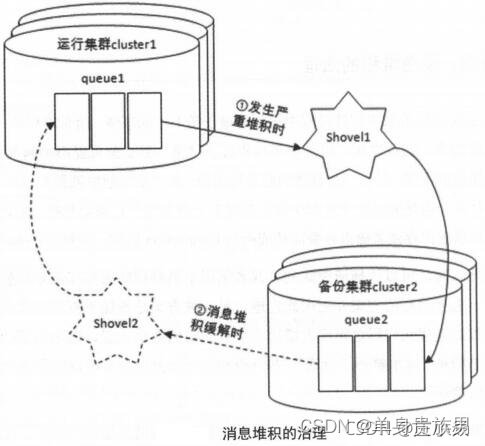

5.2、处理

1. 当检测到集群cluster1中队列queue1中有严重消息堆积，如通过/api/queues/vhost/name获取消息个数messages超过2千万或者消息占用大小messages_bytes超过10GB时，启用shovel1将queue1中消息转发至备份集群cluster2中队列queue2
2. 当检测到queue1中消息个数低于1百万或者消息大小低于1GB时，停止shovel1，让原本队列消化剩余堆积
3. 当检测到queue1消息个数低于10万个或占用大小低于100MB时，开启shovel2将queue2队列中暂存的消息返还队列queue1
4. 当检测到queue1消息个数超过1百万，或消息占用高于1GB时，将shovel2停掉。


6、总结

6.1、Shovel

Shovel插件只提供数据迁移的作用，非复制。举例：C中心rabbitmq产生一条数据A，DR中心rabbitmq部署了Shovel插件后，会去C中心消费数据A，最终C中心rabbitmq没有数据A，DR中心rabbitmq有数据A。

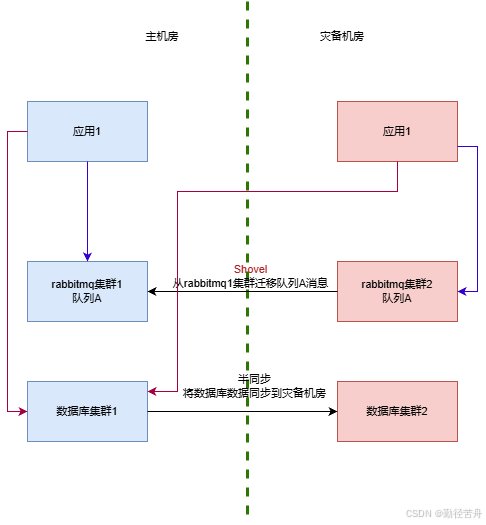

6.2、灾备双活架构

数据库：主机房、灾备机房的应用都连接主机房的数据集
rabbimq：主机房、灾备机房的应用都连自己机房的rabbitmq，因为是Shovel，当灾备机房消费消息的时候，会将主机房的消息移动到灾备机房。所以消息是没有重复消费的。因为又连接同一个数据库，所以数据是一致的

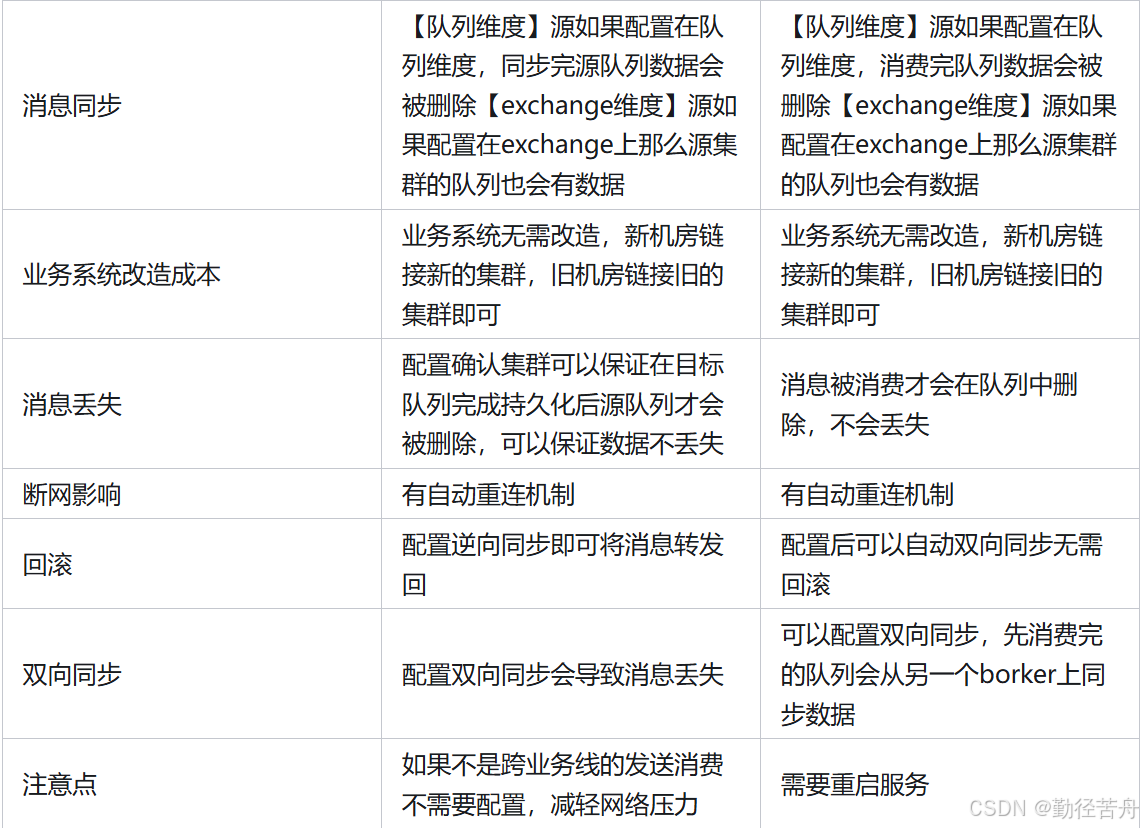

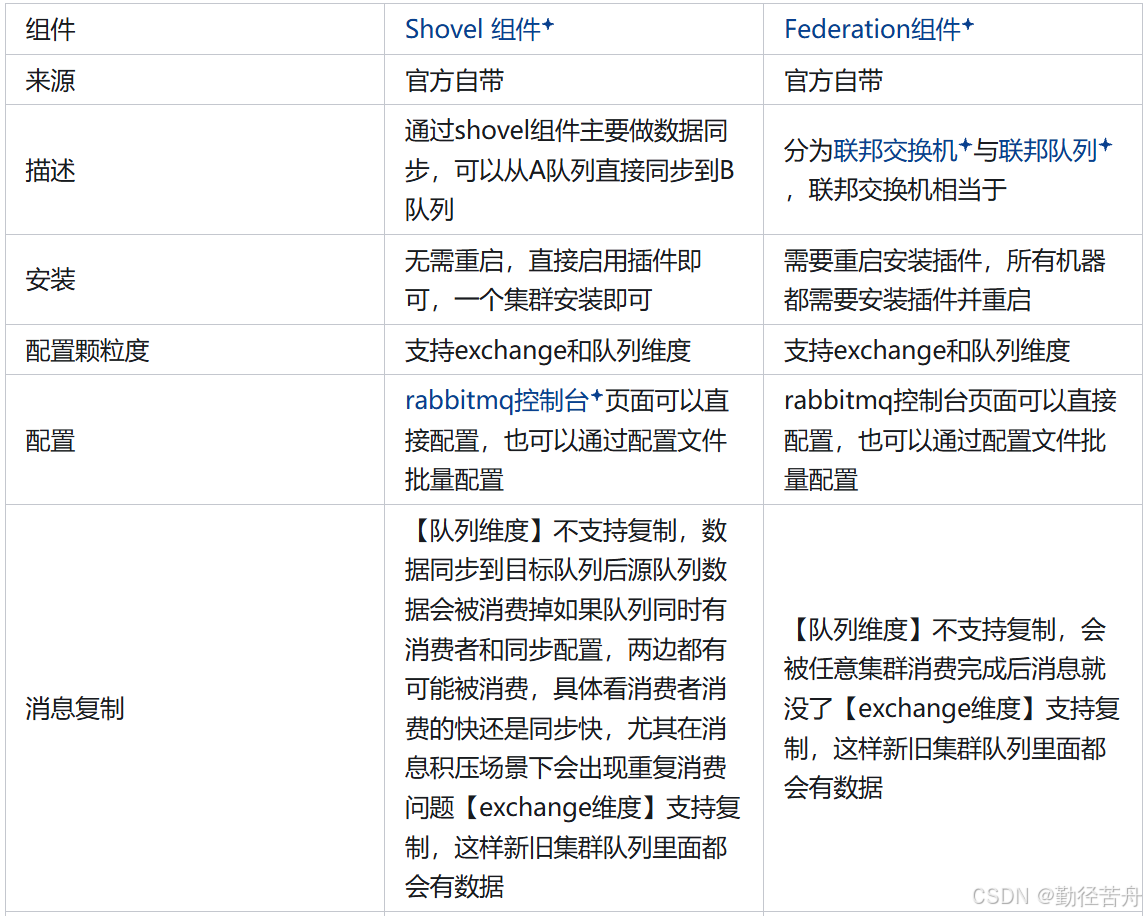

6.3、扩展
