wonderware配置-DAServer Manager教程 2

wonderware配置-DAServer Manager教程

       利用Wonderware相关软件进行数据采集的一般步骤是：原始待采集数据→DAServer Manager配置

→

Historian配置

→

数据保存。

       Wonderware关于数据采集及存储的相关配置是在System Management Console中完成的，主要配置的项目包括historian和DAServerManager。其中DAserver manager对数据采集进行相关配置；Historian对数据在数据库中的保存进行相关配置。

一． DAServerManager相关配置。

以符合Modbus通讯协议的模拟器产生模拟数据。

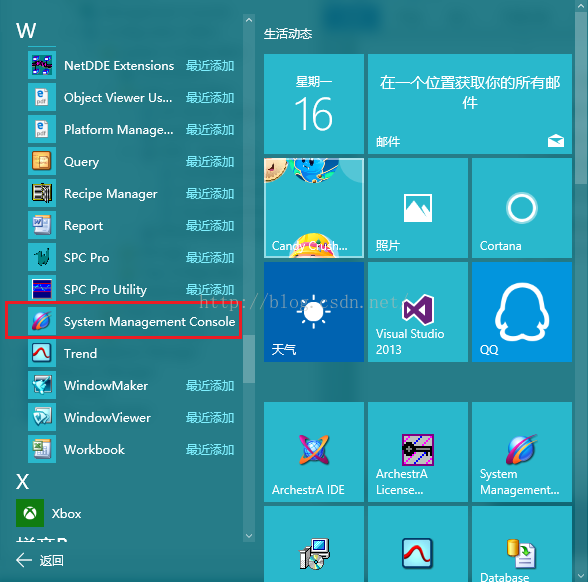

1 依次打开：开始菜单

→

wonderware

→

System Management Console

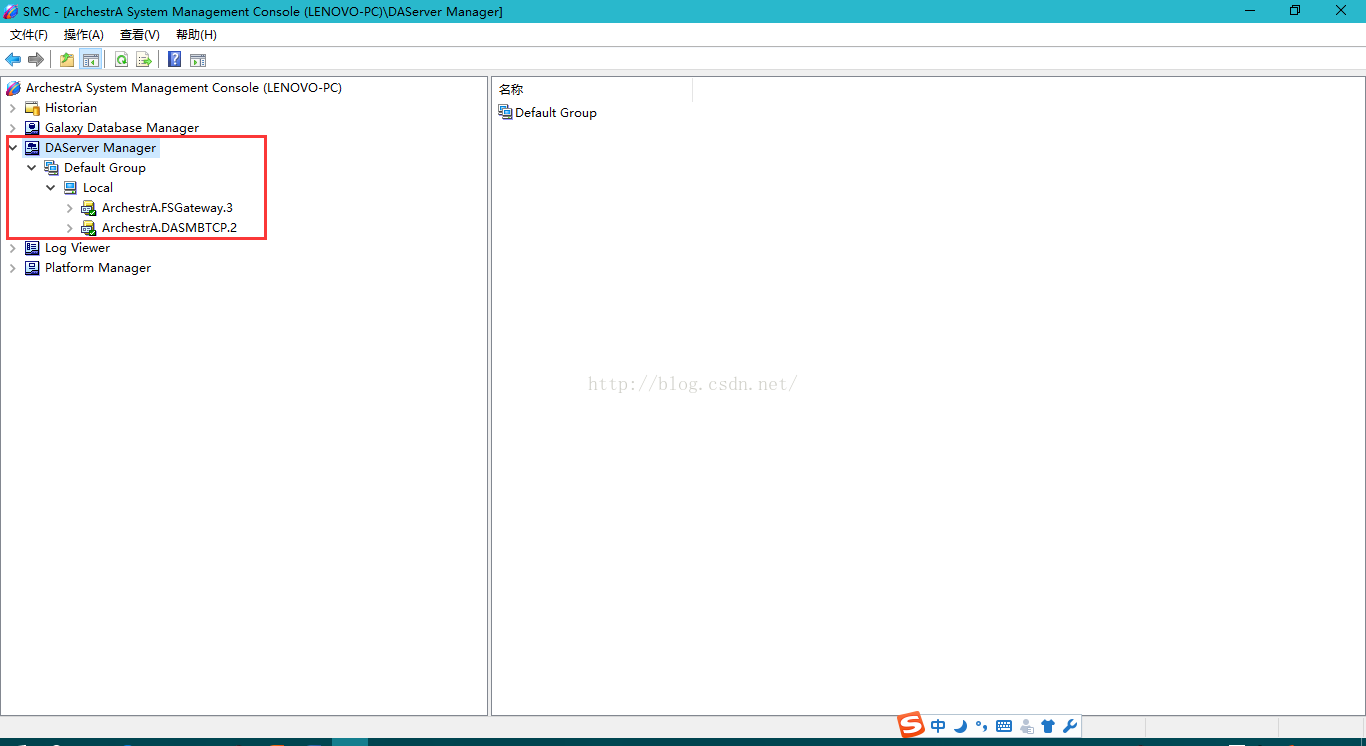

2 在System ManagementConsole窗口中，依次展开DAServer Manger

→

Default Group

→

Local.

Local目录下显示的是当前设备已经安装的数据采集驱动（示例PC已经安装有DASMBTCP和FSGateway）。

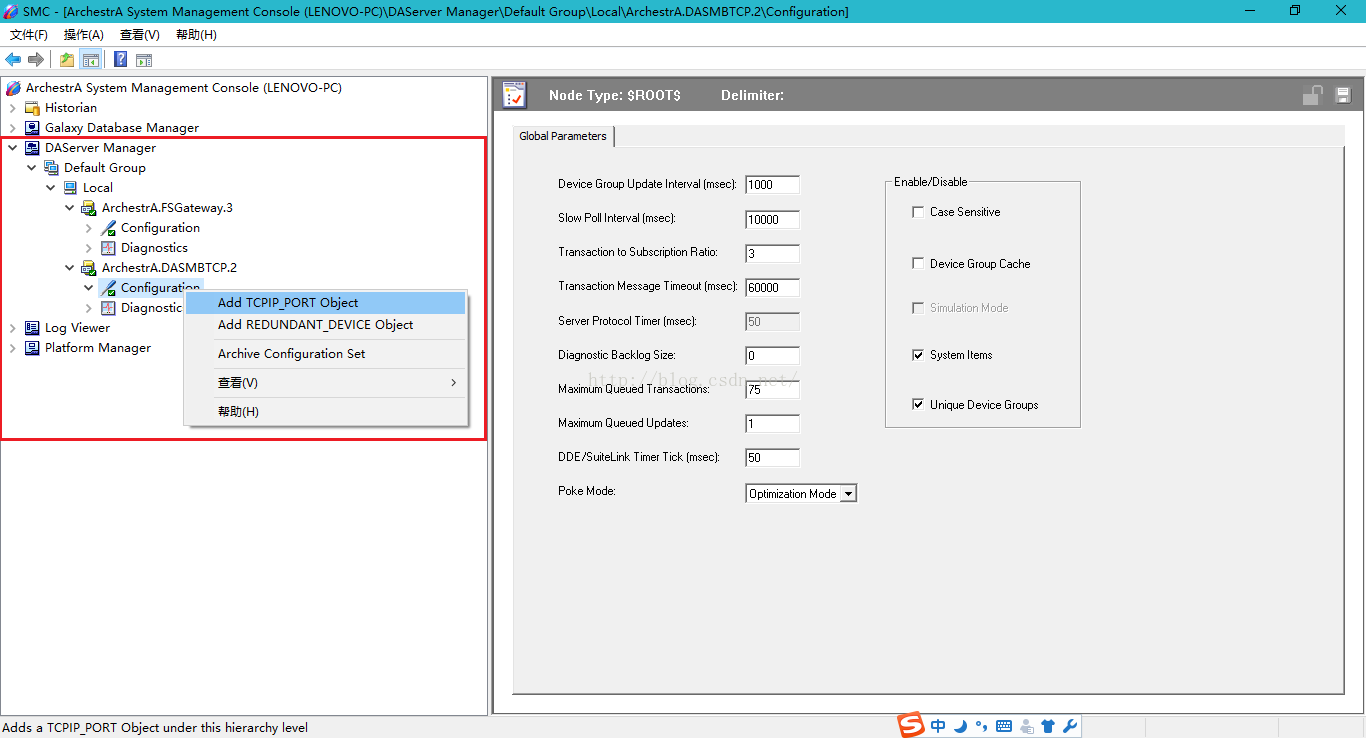

3  展开ArchestrA.DASMBTCP.2节点

→

右键点击Configuration

→

Add TCPIP_PORT Object

→

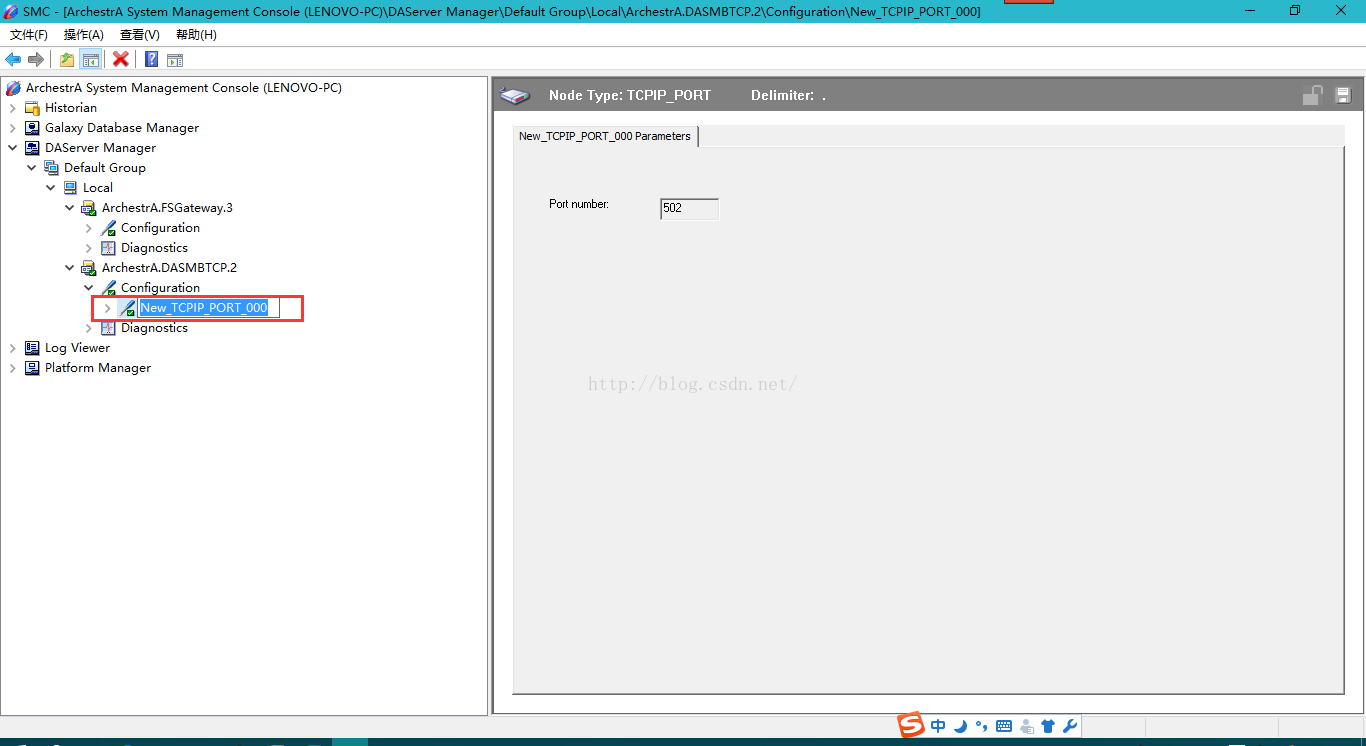

命名新建的接口对象（本例采用默认名New_TCPIP_PORT_000）。

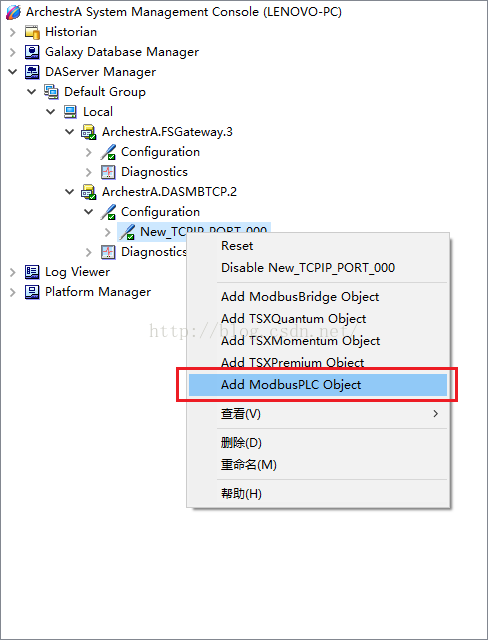

4 右键点击新建的TCPIP_PORTObject（New_TCPIP_PORT_000）

→

Add ModbusPLC Object

→

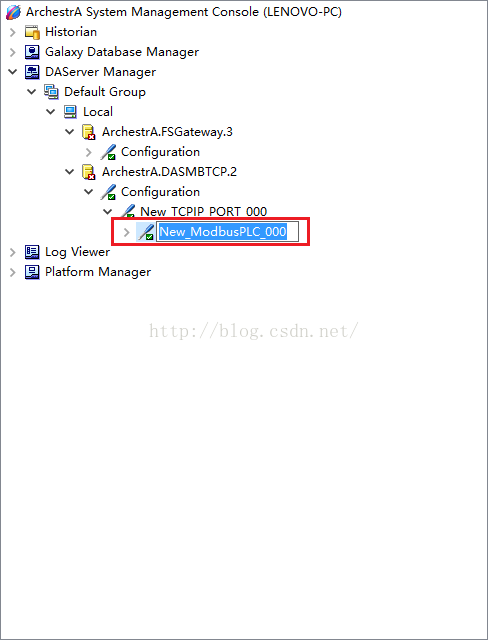

命名新建的ModbusPLCObject（本例采用默认名：New_ModbusPLC_000）

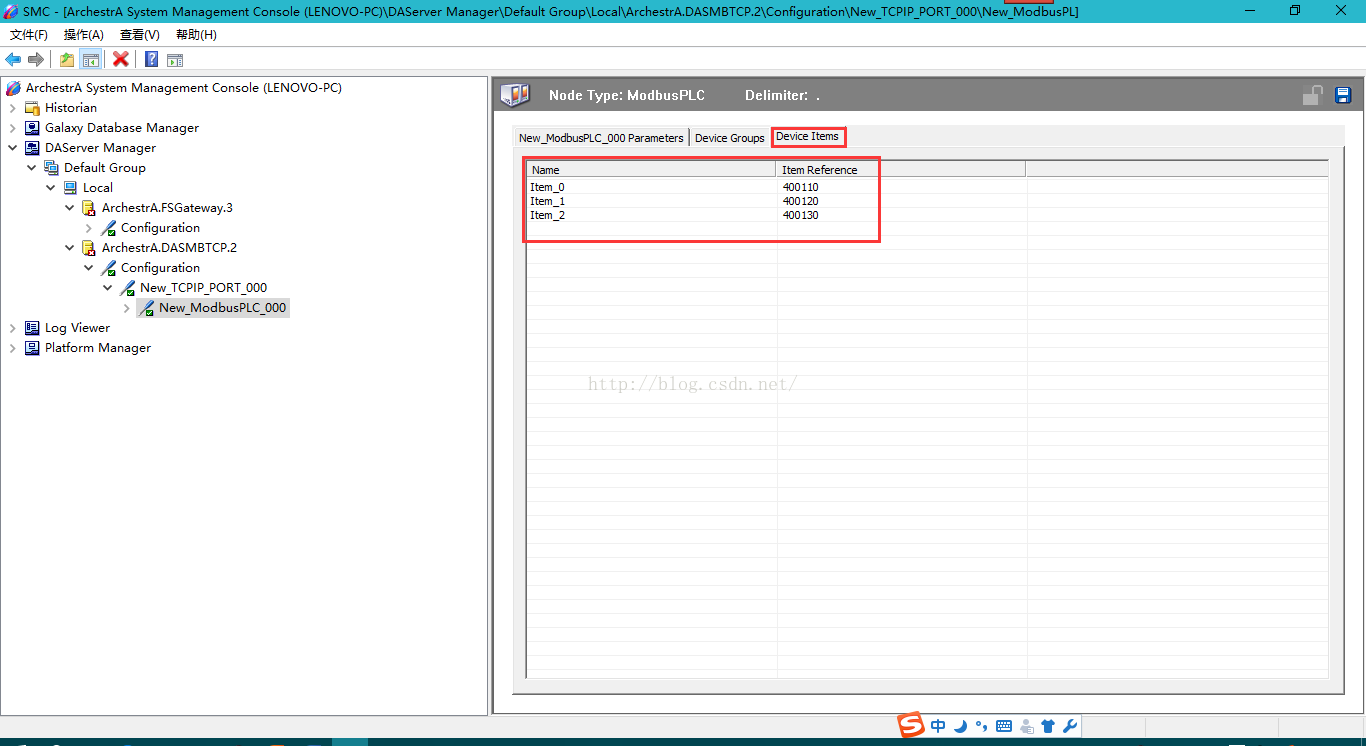

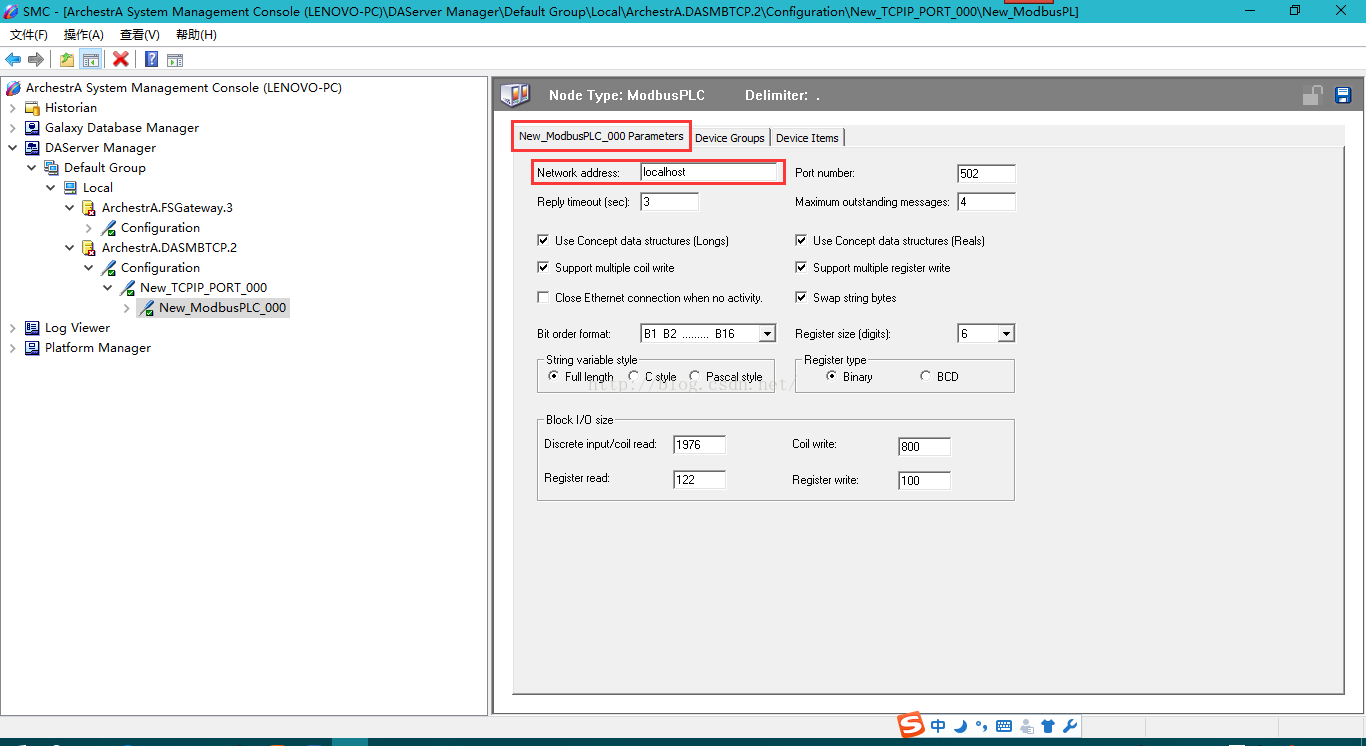

5 点击新建的ModbusPLC Object（本例采用默认名：New_ModbusPLC_000），在右侧的窗口中依次设置如下

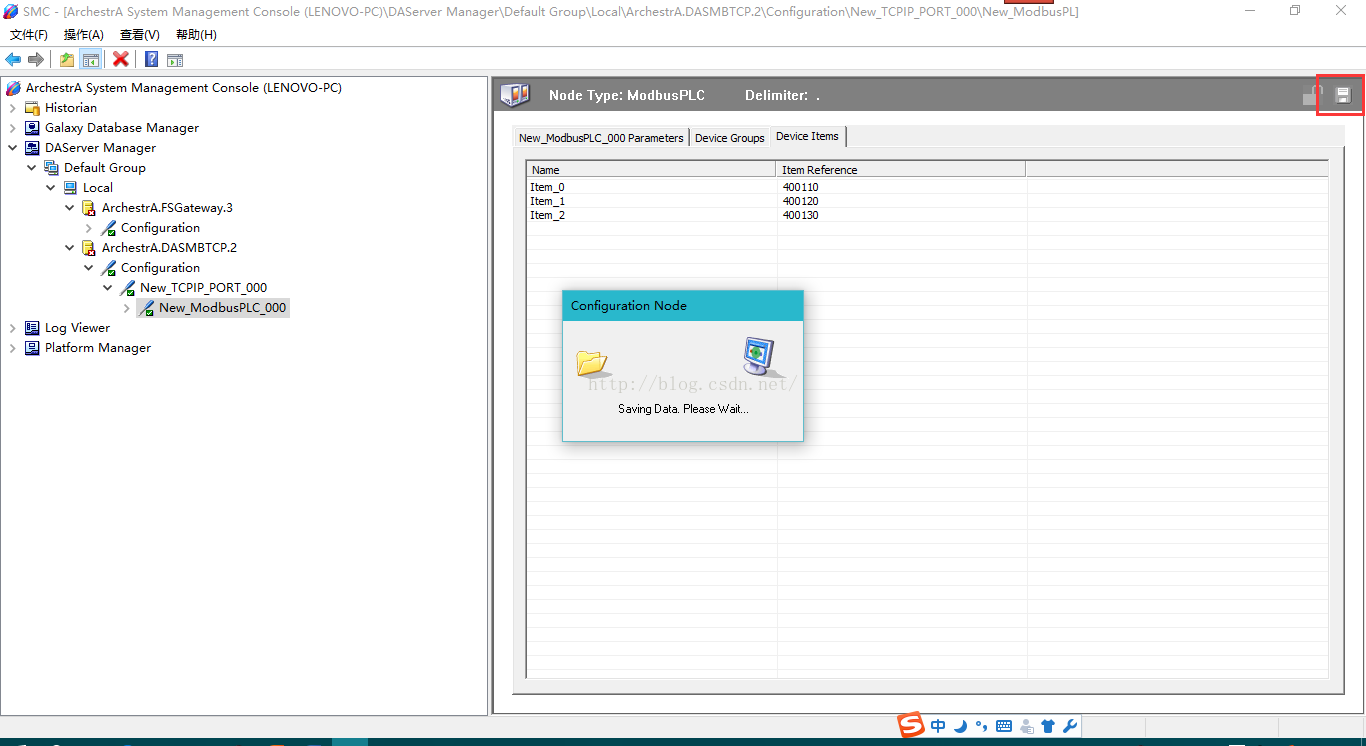

6 设置完成后点击右上角的保存图标

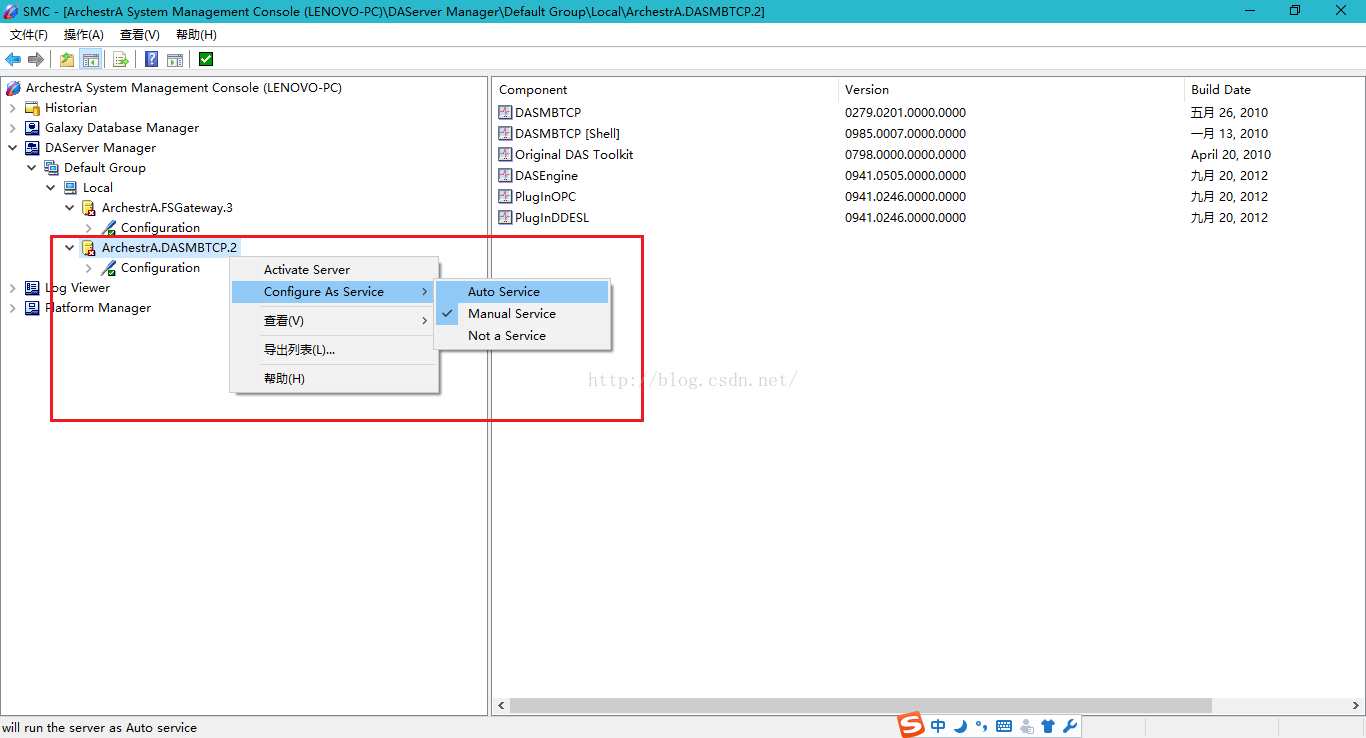

7右键点击右键点击ArchestrA.DASMBTCP.2

→

Configure As Service

→

Auto Service

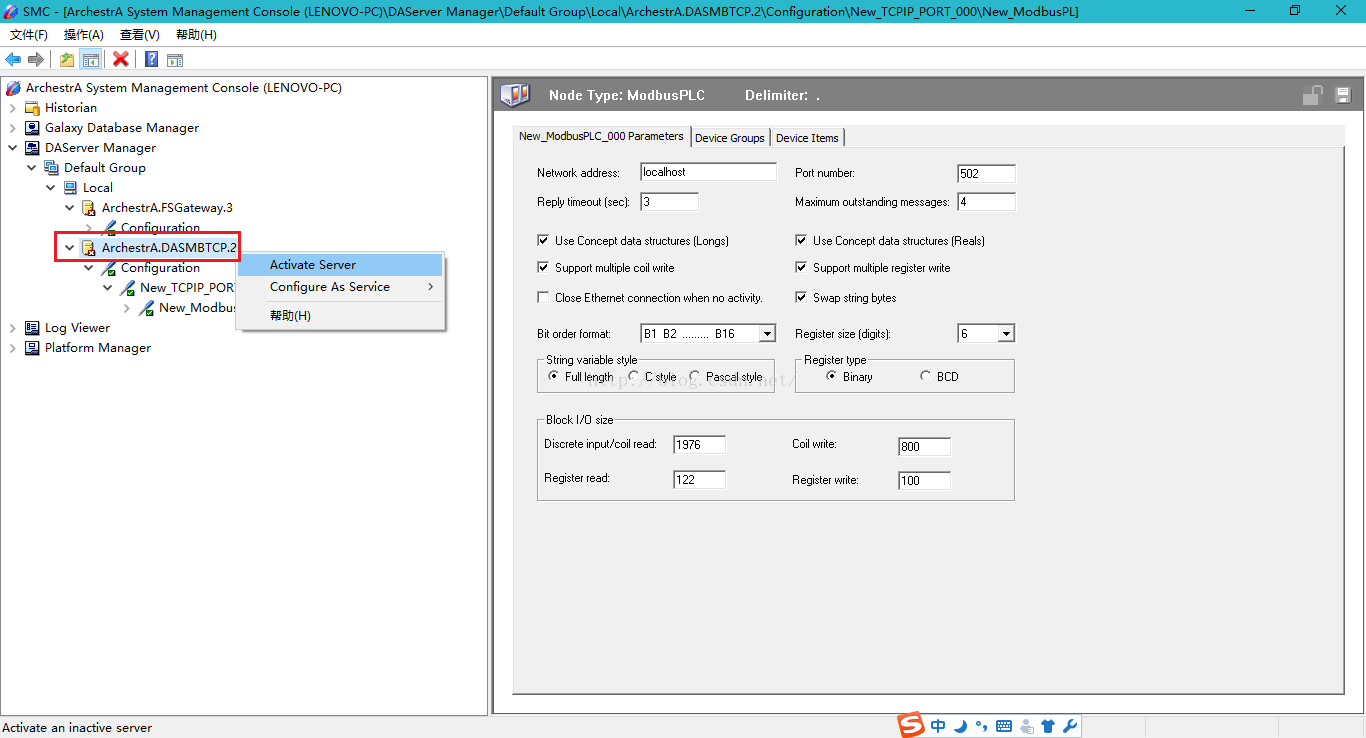

8 完成上述步骤之后，右键点击ArchestrA.DASMBTCP.2

→

Active Server.

9.DAServer Manager 的配置完成。
