UML 之 数据流图（DFD）

    数据流图（Data Flow Diagram）：简称DFD，它从数据传递和加工角度，以图形方式来表达系统的逻辑功能、数据在系统内部的逻辑流向和逻辑变换过程，是结构化系统分析方法的主要表达工具及用于表示软件模型的一种图示方法。

本文参考书籍：软件设计和体系结构(第二版) 秦航主编

1、DFD两种类型

      数据流图有两种典型结构，一是变换型结构，它所描述的工作可表示为输入、主处理和输出，呈线性状态。另一种是事务型结构，这种数据流图呈束状，即一束数据流平行流入或流出，可能同时有几个事务要求处理。

      数据流图不是传统的流程图或框图，数据流也不是控制流。数据流图是从数据的角度来描述一个系统，而框图是从对数据进行加工的工作人员的角度来描述系统。

                                           变换型结构数据流图

                                                   事务型结构数据流图

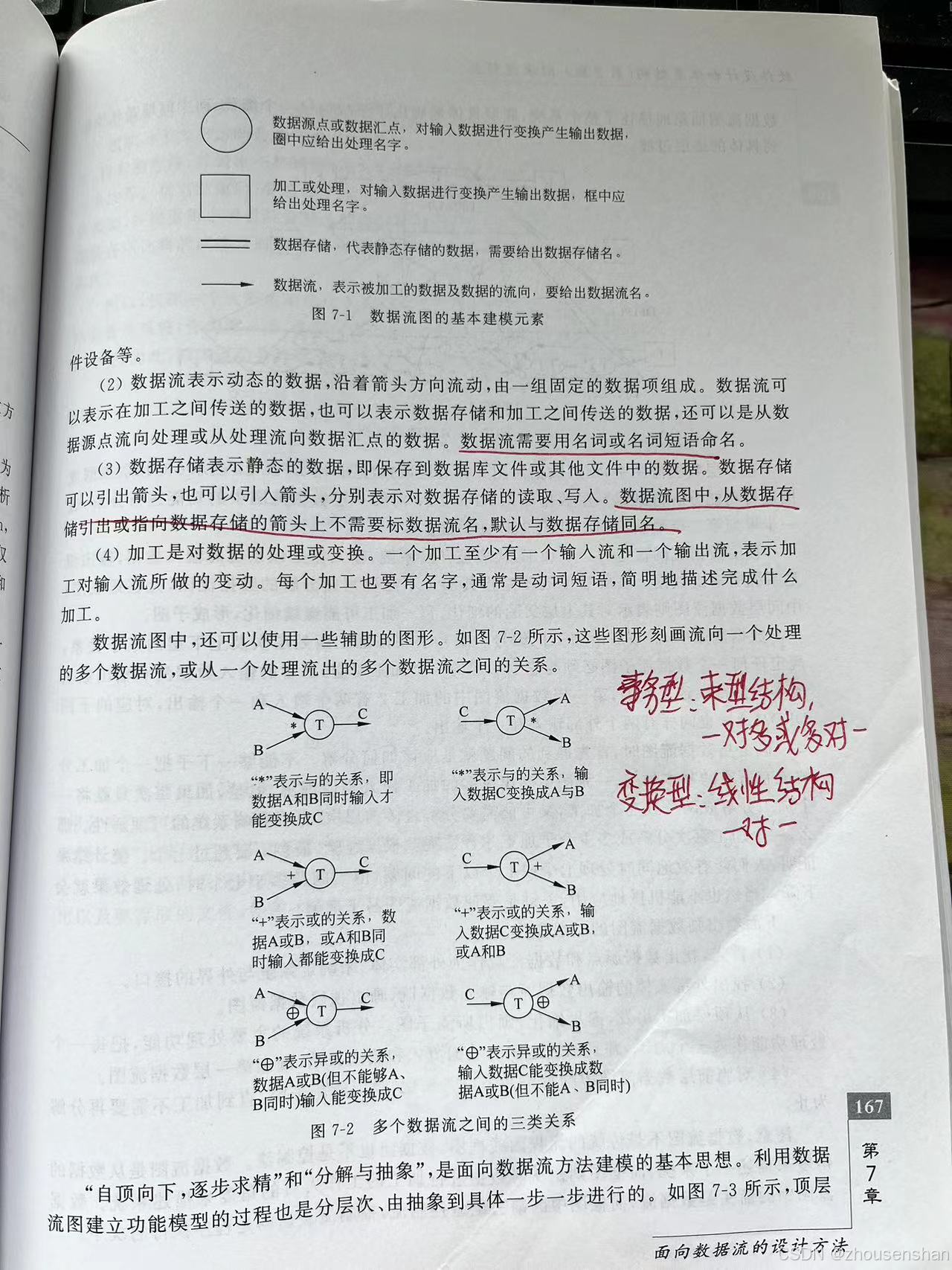

2、四大组成元素

      数据流是名词。在数据流图中数据流用带箭头的线表示，在其线旁标注数据流名。在数据流图中应该描绘所有可能的数据流向，而不应该描绘出现某个数据流的条件。　　

      数据流图中有以下几种主要元素：

(1)数据流。数据流是数据在系统内传播的路径，因此由一组成分固定的数据组成。如订票单由旅客姓名、年龄、单位等数据项组成。由于数据流是流动中的数据，所以必须有流向，除了与数据存储之间的数据流不用命名外，数据流应该用名词或名词短语命名。

(2)外部实体。代表系统之外的实体，可以是人、物或其他软件系统。

(3)加工。（唯一用动词表示）加工是对数据进行处理的单元，它接收一定的数据输入，对其进行处理，并产生输出。

(4)数据存储。表示信息的静态存储，可以代表文件、文件的一部分、数据库的元素等。（读文件是箭头从存储指向加工，写文件 箭头是从加工指向存储）

3、注意事项

(1)不能重名，必须名词，除了与存储外，不需要有名，其他情况必须带有名称。一个加工的输出数据流不应与输入数据流同名，即使它们的组成成分相同。

(2)保持数据守恒。也就是说，一个加工所有输出数据流中的数据必须能从该加工的输入数据流中直接获得，或者说是通过该加工能产生的数据。

(3)每个加工必须既有输入数据流，又有输出数据流。

(4)所有的数据流必须以一个外部实体开始，并以一个外部实体结束。

(5)外部实体之间不应该存在数据流，因为数据流的起点和终点中必须有一个是加工 (处理）。

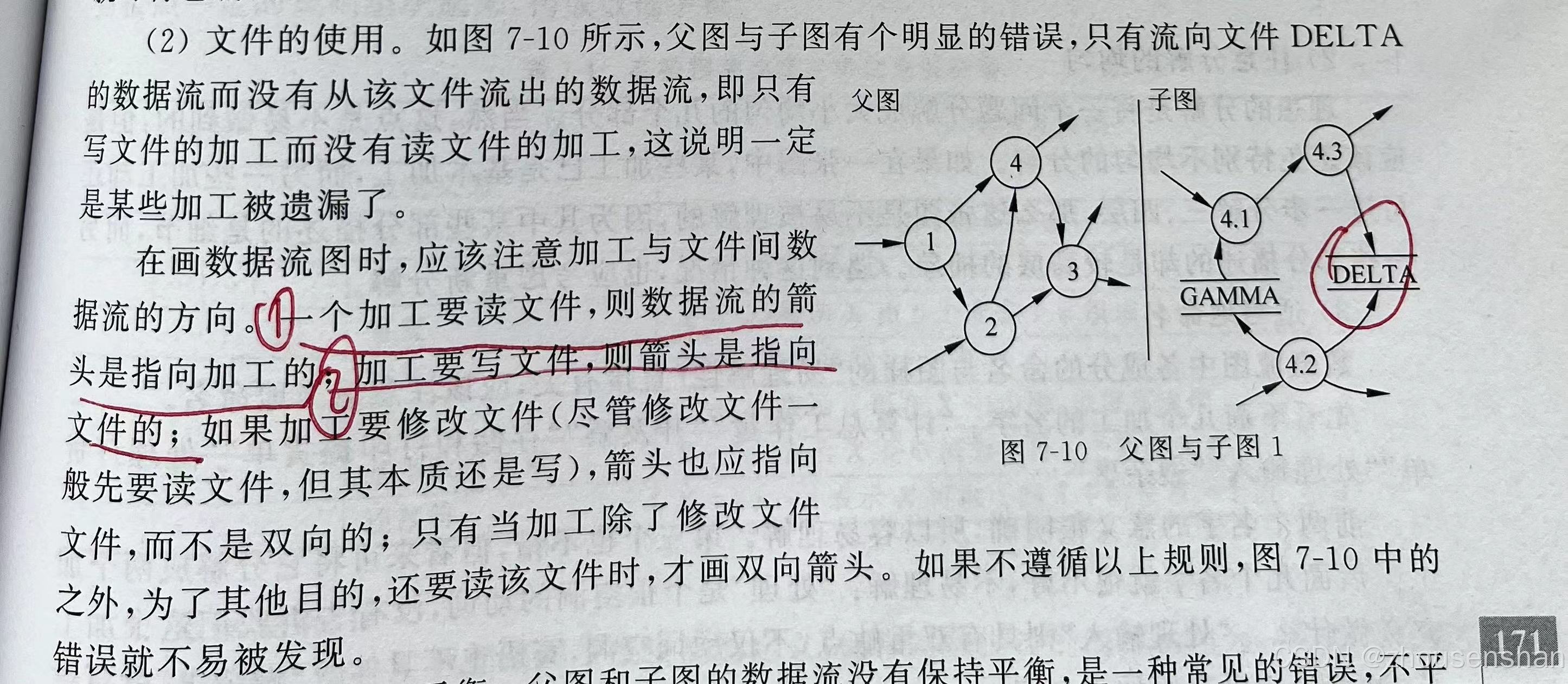

⑥父图与子图的平衡。子图的输入输出数据流同父图相应加工的输入输出数据流必须一致，此即父图与子图的平衡。

      在分层DFD中，需要保持父图与子图的平衡。即父图中某加工的输入输出数据流必须与其子图的输入输出数据流在数量和名字上相同，或者父图的一个输入（或输出）数据流对应于子图中几个输入（或输出）数据流，而子图中组成这些数据流的数据项全体正好是父图中的这一个数据流。

4、DFD画法

(1)确定系统的输入输出

由于系统究竟包括哪些功能可能一时难于弄清楚，可使范围尽量大一些，把可能有的内容全部都包括进去。此时，应该向用户了解“系统从外界接受什么数据”、“系统向外界送出什么数据”等信息，然后，根据用户的答复画出数据流图的外围。

(2)由外向里画系统的顶层数据流图

首先，将系统的输入数据和输出数据用一连串的加工连接起来。在数据流的值发生变化的地方就是一个加工。接着，给各个加工命名。然后，给加工之间的数据命名。最后，给文件命名。

(3)自顶向下逐层分解，绘出分层数据流图

对于大型的系统，为了控制复杂性，便于理解，需要采用自顶向下逐层分解的方法进行，即用分层的方法将一个数据流图分解成几个数据流图来分别表示。

　　　　

(1)首先画系统的输入输出，即先画顶层数据流图。顶层流图只包含一个加工，用以表示被开发的系统，然后考虑该系统有哪些输入数据、输出数据流。顶层图的作用在于表明被开发系统的范围以及它和周围环境的数据交换关系。下图为飞机机票预订系统的顶层图。

(2)画系统内部，即画下层数据流图。不再分解的加工称为基本加工。一般将层号从0开始编号，采用自顶向下，由外向内的原则。画0层数据流图时，分解顶层流图的系统为若干子系统，决定每个子系统间的数据接口和活动关系。例如，在上面的机票预订系统按功能可分成两部分，一部分为旅行社预订机票，另一部分为旅客取票，两部分通过机票文件的数据存储联系起来，0层数据流图如
