本文详细介绍了SMC（Secure Monitor Call）的功能、配置和应用场景，通过实验验证了不同异常等级和执行状态下的SMC调用，能够进入相应的异常等级并传递参数。测试结果显示，大部分功能符合预期，但在参数传递方面存在疑问。实验涉及EL3、EL2、EL1异常等级及AArch64和AArch32执行状态。
SMC全称:Secure Monitor Call
目的：进入到EL3异常等级
应用场景：大于等于EL1异常等级下使用（EL0下不能使用）

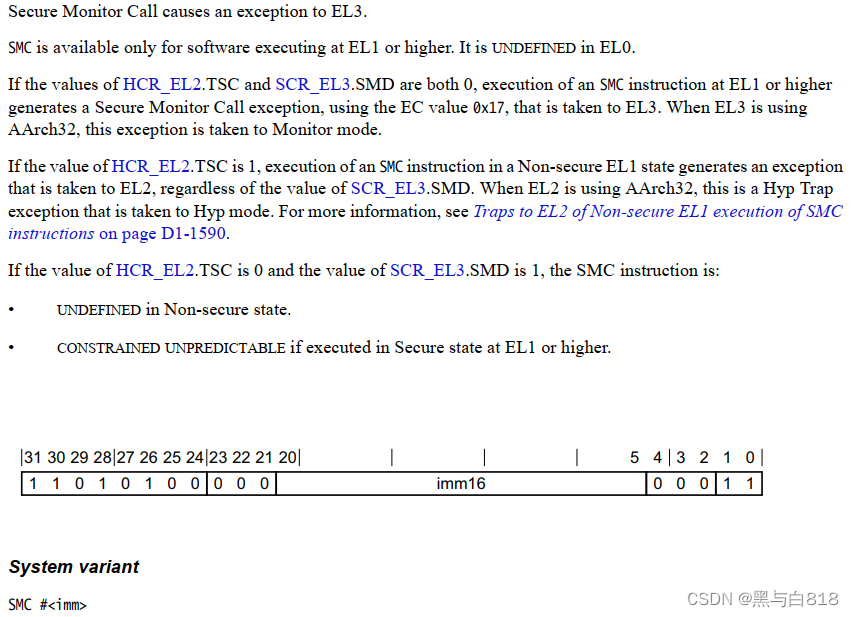

官方介绍以及使用方式如下：
主要配置：

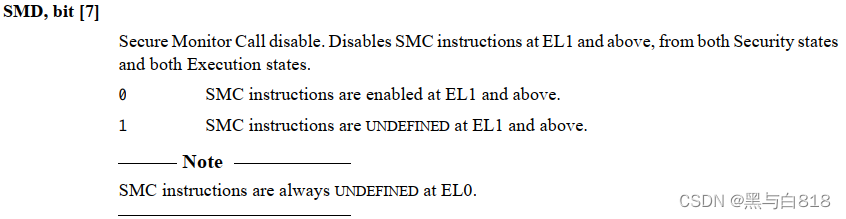

(1) SCR_EL3.SMD：
(2) HCR_EL2.TSC

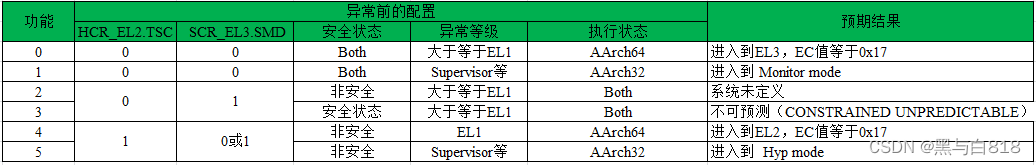

主要功能如下：
实验验证：
功能0
基本配置：安全状态，安全；异常等级EL3；执行状态，AArch64
具体操作：执行SMC #0x1234

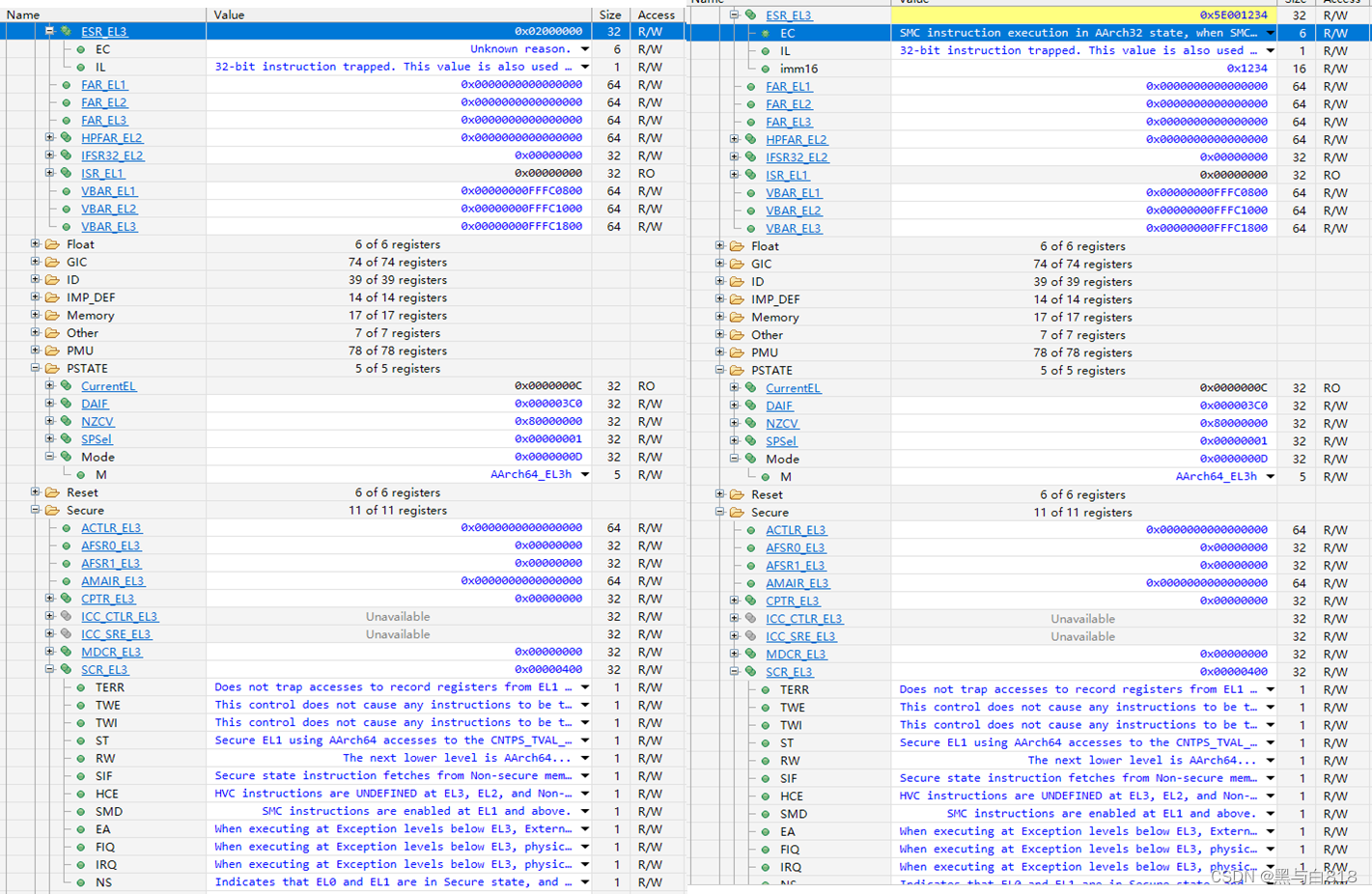

操作前后相关寄存器变化对比见下图：
测试结论：进入到EL3，EC值等于0x17，并且能将值传递到ESR_EL3中的imm16字段中
功能1
基本配置：安全状态，安全；异常等级Supervisor；执行状态，AArch32
具体操作：执行SMC #0x08

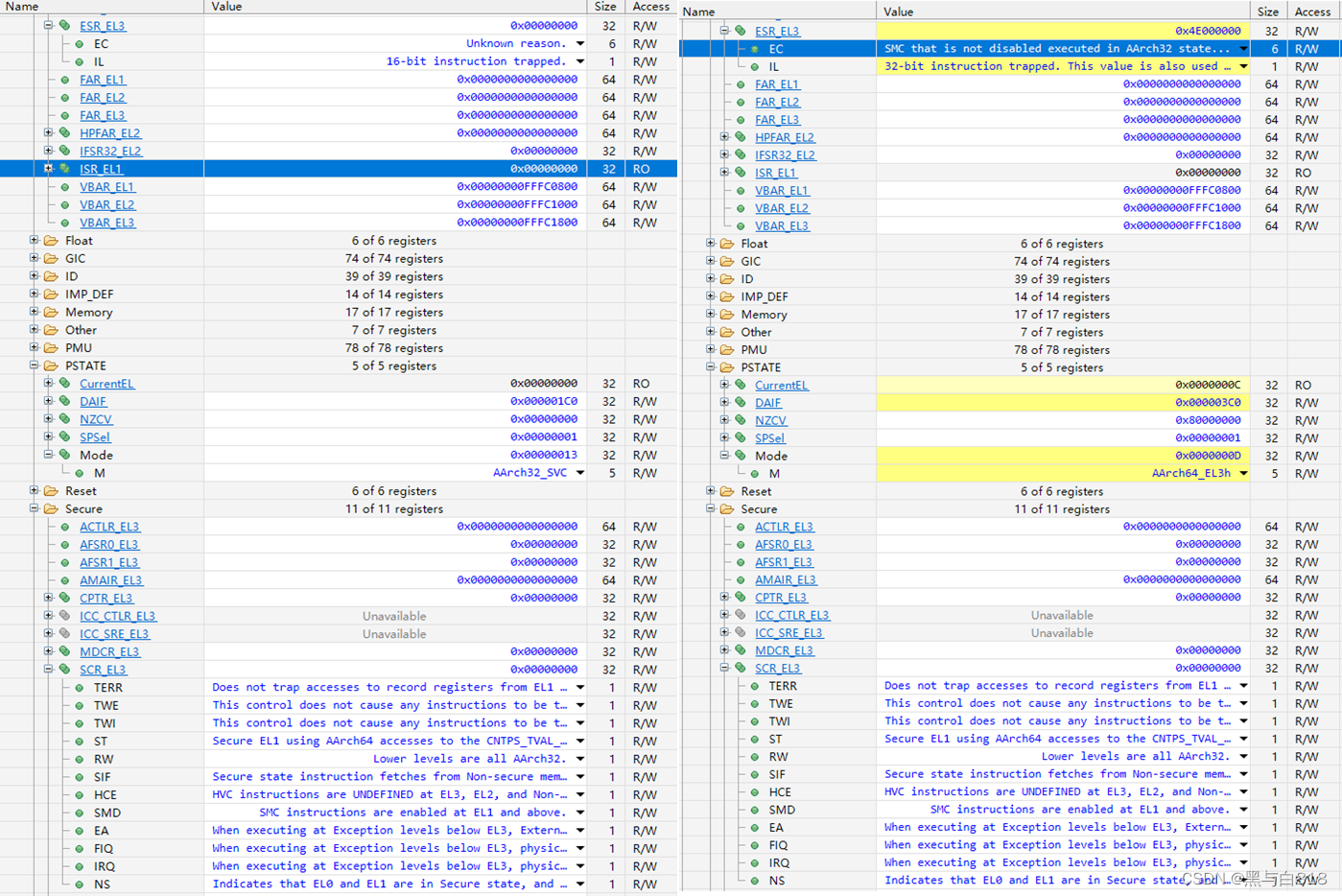

操作前后相关寄存器变化对比见下图：
测试结论：进入到EL3，EC值等于0x13
疑问：传递参数不能超过15，并且参数不知道传递到哪里
功能2和功能3
略
功能4
基本配置：安全状态，非安全；异常等级EL1；执行状态，AArch64
具体操作：执行SMC #0x1234
操作前后相关寄存器变化对比见下图：
测试结论：进入到EL2，EC值等于0x17，并且能将值传递到ESR_EL2中的imm16字段中
注：
（1）从EL3切到EL1非安装状态的时候，HCR寄存器RW, bit [31]设置为1，否则设置不成功
（2）HCR寄存器TSC, bit [19]设置为1
功能5
基本配置：安全状态，非安全；异常等级Supervisor；执行状态，AArch32
具体操作：执行SMC #0x8

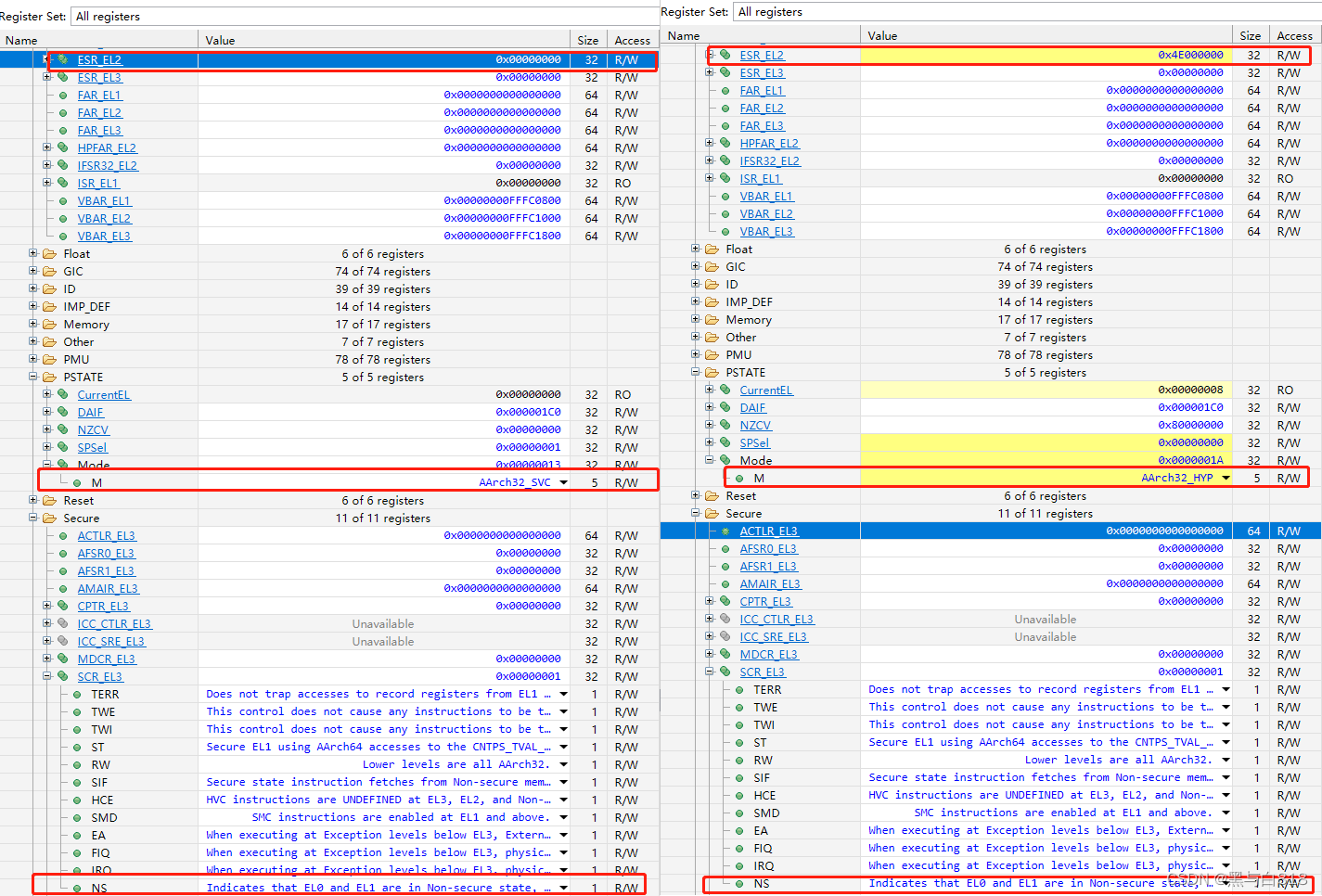

操作前后相关寄存器变化对比见下图：
测试结论：Hyp mode，EC值等于0x13

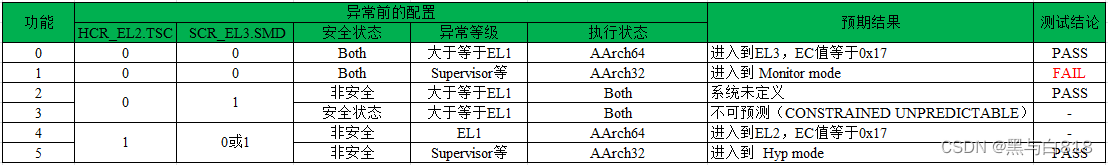

汇总：
结论：除了功能1外，其它功能经验证符合预期
