高性能存储系统解决方案

  面对用户在项目研发中对存储指标要求的不断提升，提供了基于FPGA芯片的全硬件高速存储解决方案，无CPU负载参与，使得存储系统在有限体积下，可做到更高读写带宽、更大存储容量、更低功耗、更小访问延时、更长稳定运行。

高速存储解决方案定制化选项
数据源
Ø 高速ADC：LVDS/JESD204B/JESD204C等接口
Ø 视频源：HDMI/SDI/LVDS/Cameralink/CoaXPress等接口
Ø FPGA源：10GE/SRIO/AURORA等接口
Ø 其他数据源
控制方式
Ø FPGA板卡逻辑自主控制
Ø UART接口由近端PC/服务器上位机软件控制
Ø 10G以太网由远端PC/服务器上位机软件控制
Ø 其他
存盘带宽
Ø 小于5GB/s
Ø 5-10GB/s
Ø 10GB/s以上
存储容量
Ø 2TB以内
Ø 2-4TB
Ø 4-8TB
Ø 8-16TB
Ø 16-32TB
Ø 32TB以上

FPGA逻辑模块说明
FPGA逻辑中可实现以下功能：
• ADC数据采集模块
ADC数据采集模块基于XILINX JESD204B IP核实现通 过
FMC+接口上的GTY Serdes与ADC子卡上的ADC芯片 对接，完成
ADC和时钟芯片配置并回传ADC数据至FPGA逻辑内部；
• 其他数据采集模块
接口与数据采集模块，针对用户指定的不同数据接口，按照
指定协议（AURORA、SRIO等）将数据进行采集传 输至后续模块；
• 数据处理模块
用户可在存储之前对数据进行预处理，可由用户自行开发模
块的逻辑功能，并集成至系统工程中；
• NVMe数据存储引擎
NVME数据存储引擎是该设计核心模块，该模块将用户需要
存盘存储的数据接入，而后高速缓存至NVME SSD RAID0阵列中，
外部对接有2个NVME SSD组成的RAID0磁盘阵列；另一方面，用
户可将数据从硬盘中高速取出至FPGA逻辑内部，随后可通过对应
数据通路上传；
• 10G万兆网数据回传模块
10G万兆网数据回传模块基于10G 以太网TCP协议，将从
NVME SSD硬盘中回读的数据以10G TCP数据包上传至上位机；
• 10G万兆网状态与控制模块
10G万兆网状态与控制模块基于10G以太网UDP协议

上位机软件：
功能描述
• 连接FPGA板卡
• 获取板卡状态信息
• 控制启动或停止数据存盘
• 控制读取硬盘数据至上位机（保持为BIN文件）
上位机软件图示

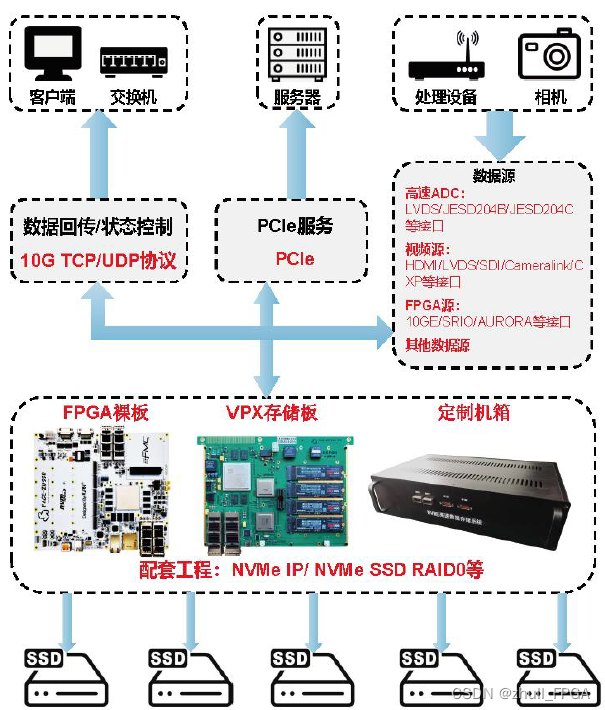

存储系统硬件形态
• 裸板形态
• 定制化机箱
• 标准机箱
• VPX机箱
• ……
