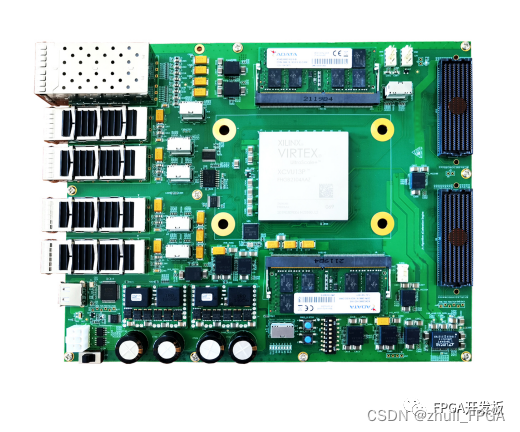

基于Xilinx VU13P FPGA 开发平台 SFP+、QSFP28、SFF8654 接口、FMC+等

  搭载 16nm 工艺的 Virtex UltraScale+系列主器件。XCVU13P 主器件具有极其丰富的 FPGA 可编程逻辑资源，提供了强悍的算法原型验证能力。该平台提供有丰 富计算资源的同时还 具备有非常丰富的外设接口：SFP+、QSFP28、SFF8654 接口、FMC+等；非常适用于高 速数据交换以及存储等方面的应用需求。

特点

---

• Virtex UltraScale+ XCVU13P

•    64bit DDR4 SODIMM x2（默认搭载2*8GB DDR4内存条）

•    配置存储：QSPI Flash 1Gb存储器

•    SFP+接口 x4

•    QSFP28 x4

•    USB-UART

•    USB-JTAG

•    FMC+扩展连接器x2

•    SFF8654接口 x6

•    GPIO扩展接口 x1

•    独立开关 x8

•    独立LED灯 x8

板卡主要外设

• 16bit DDR4 SODIMM插槽2个，默认搭载两路8GB DDR4 内存条

• USB-UART接口

• USB-JTAG配置接口

• 1Gb QSPI Flash 存储器

• SFF8654高速互联接口6个，带宽共600Gbps

• GPIO扩展接口1个，提供48个GPIO

• QSFP28接口4个

• SFP+ 接口4个

• FMC+连接器2个

• 8个独立开关

• 8个独立LED灯

芯片资源

•  XCVU13P，其资源如下：

•     逻辑资源3,780,000 Logic Cells

•     触发器数量3,456,000

•     BRAM存储容量94.5Mb

•     DSP核心数量12,288个

•     高速串行收发器GTY（32.75Gb/s Max Rate）128个

•     用户可用IO数量832

主要参考设计

•     IBERT测试工程

•     DDR4测试工程

•     FMC+回环测试工程

冷却

• 标准：主动散热

功率

• 板载大功率电源 up to 100W

板卡外形

• 通用板型
