本文通过示波器实测指出，单片机按键检测时并不存在明显的机械抖动现象，与传统知识有所出入。作者分享了使用STC15单片机进行按键检测的代码，并提醒读者在编写代码时应根据实际测试结果来处理抖动。实验中，按键连接至P1.0口，LED连接至P1.1口，当检测到按键按下时，LED状态翻转。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

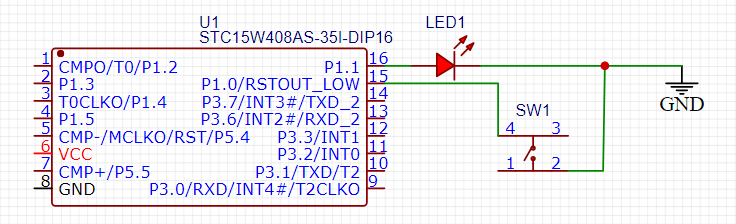

在上面介绍了使用I/O口点了LED，实际也可以用I/O口做按键检测。这里采用的是P1.0口外接按键到GND。P1.1口外接LED到GND。

P1.0--->按键--->GND。

P1.1--->LED--->GND。

实验程序如下：

#include "stc15.h"
void main()
{
  P11 = 0; // 初始设置P1.1为0 熄灭LED
  while (1)
  {
    if(P10 == 0)    // P1.0口检测到按键按下
    {
      P11 = !P11; // P1.1口输出取反
    }
  }
}

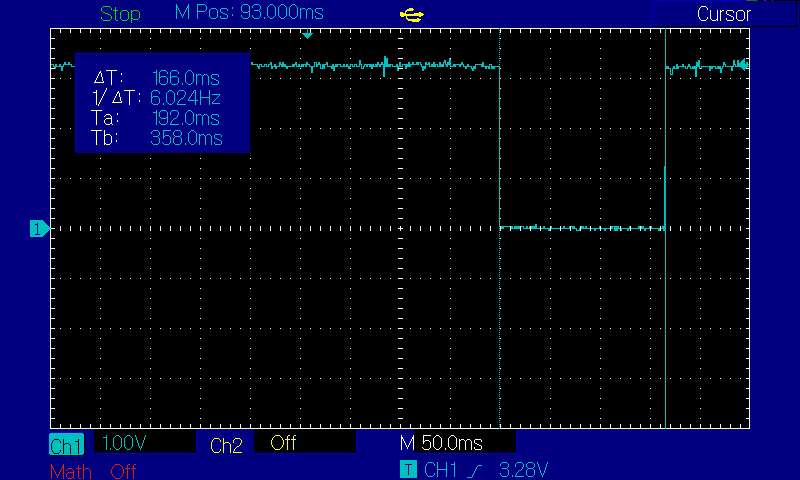

按钮按下的时候的波形图：

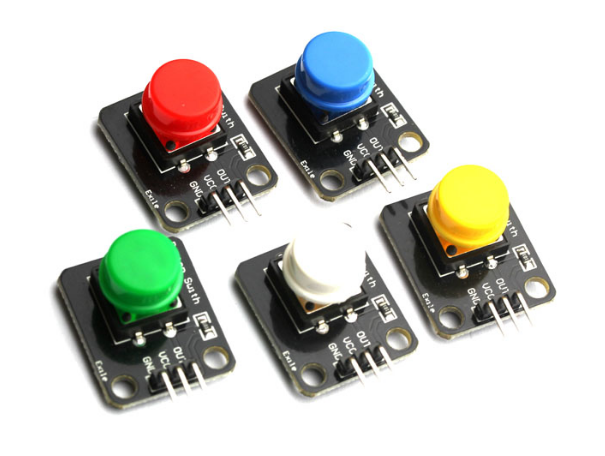

这里发现，按钮按下的时候并没有机械抖动，而是波形直接被拉低了，松开之后也没有抖动，波形也直接恢复了。这里我使用的是这种按钮：

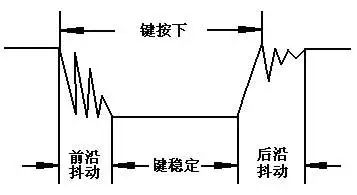

那么在之前的文章《8.树莓派3B+按钮操作》中介绍的抖动是有问题了。当时在这篇文章中的抖动图：

这个图怎么说呢，在我十年前接触单片机的时候就是这么说的，现在自己有示波器了，实际测试是没有的。那么实际有没有抖动大家还是要以自己的测试为准。按钮检测代码也要以自己的实际电路和程序为准。之前我就是按照接触的别人的知识处理的，在按钮按下的时候等待20ms左右再次判断电平。


if (rpio.read(button_pin) == rpio.LOW) { // 检测到 低电平
  rpio.msleep(20); // 按键消抖
if (rpio.read(button_pin) == rpio.LOW) {
    rpio.write(led_pin, rpio.HIGH); // 点亮LED
  }
}

在去年弄树莓派的时候就一直对这个抖动抱有怀疑，现在自己有示波器了，也就证实了之前的怀疑。还是实践出真理。
