在PCB打板过程中遇到了几个关键问题：忘记铺铜、板框未正确设置以及钻孔文件遗漏导致无法打样。值得注意的是，钻孔图是必须提供的，即使在订单中备注也不行。然而，设计软件中并未显示钻孔层。为解决此问题，可以直接添加‘未分配’层作为钻孔层。这是一个关于电子制造和PCB设计的教训。
记录一下PCB打板遇到的问题：
1.忘记铺铜。
2.板框没画。其实是有画的，但是，还要在用2D线再过一遍才行。
3.钻孔文件没发。厂商说也不能打样。
注意：钻孔图必须要加，不然，打板厂会说缺少这个文件而退回来。在订单里备注也不行。
但是，很奇怪的是，我没法加和钻孔层，为什么这么说呢？

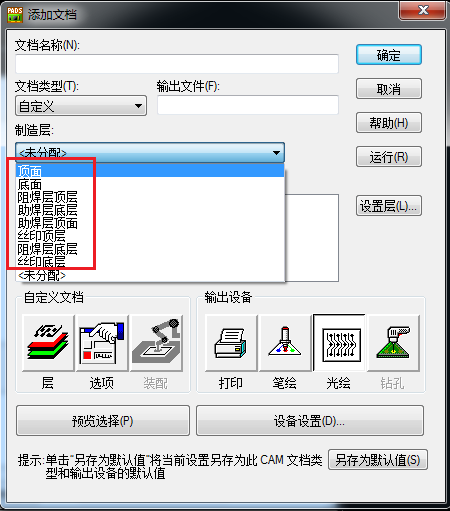

如上图，在这么多层里面，真的没有钻孔层。
那么，这如何是好呢？直接加入钻孔层就行，层选择“未分配”。
