G120频率问题

问题描述：

一个4极电机的铭牌上标注的额定转速为1399rpm。在CU240E-2驱动器上，参数P311、P1082和P2000都被设定为1399，并且完成了其他V/f控制参数的设置。在结束快速调试并完成电机静态识别后，保存设置并重启驱动器。检查发现上述三个参数仍然保持为1399。通过BOP-2启动电机，并将速度设定值（SP）提升至1399后，观察到的输出频率仅为46.6Hz。这个频率恰好是1399除以1500再乘以50的结果（即1399/1500*50=46.6）。由于P1082被设定为1399，因此在BOP-2上无法进一步提升转速。请问该如何解决这个问题？

回复：

为了解决这个问题，你需要将参数P1082和P2000都重新设定为1500。这样做的话，50Hz的频率将对应于电机的额定转速。由于4极电机的同步转速是1500rpm，而转子的实际转速会因为转差而低于同步转速（在本例中为1399rpm）。在进行计算时，我们通常按照同步转速来计算。V/f控制是一种开环控制模式，显示的速度是基于计算得出的。如果可能，改用矢量控制模式可能会获得更好的控制效果。因此，你应该将P1082和P2000参数设置为1500，以确保50Hz对应于电机的额定转速。

小知识：

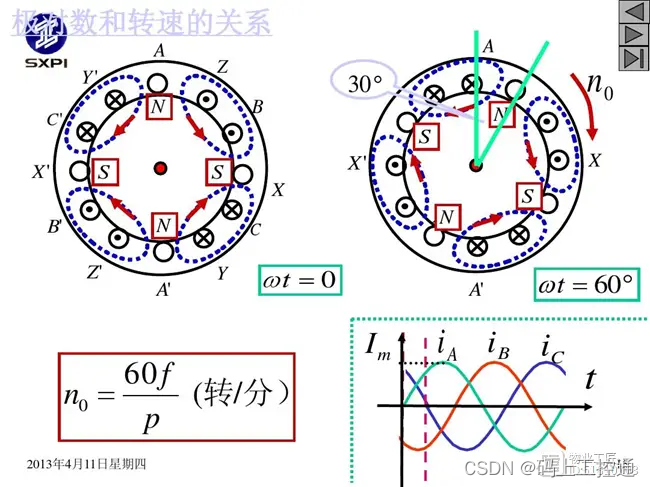

电动机的极数决定了其同步转速。例如，2极电机的同步转速是3000rpm，4极电机是1500rpm，6极电机是1000rpm，而8极电机是750rpm。同步转速可以通过以下公式计算：

 n = 60f/p

其中：

• ( n ) 是电机的转速（单位：转/分）
• ( 60 ) 是每分钟的秒数
• ( f ) 是电源频率（单位：赫兹）
• ( p ) 是电机旋转磁场的极对数 2极电机，对数是1；4极电机对数是2；8极电机对数是4

或者使用另一个同步转速公式：

n = 2* 60f/P

其中 ( P ) 是电机的极数。

在实际运行中，由于负载和转差的影响，电机的实际转速会稍低于同步转速。转差是指电机转子的转速与同步转速之间的差异。因此，实际转速 ( n ) 可以近似地表示为：

n=(1-s)×60f/p

其中 ( s ) 是转差率。

转差率又称“滑差率”。异步电机转速n与同步转速n0之差对同步转速之比。S=(n0-n)/n0。S不大时与电机的输出功率或转矩成正比。

S=(n1-n)/n1

式中：n1为同步转速，n为电机转速。异步电动机的转速变化范围为0≤n≤n1，相应的转差率为1≥S≥0通常看到的Sm为最大转矩对应的转差率。

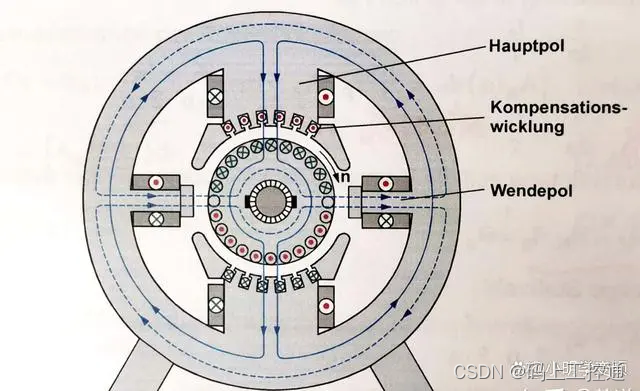

二极电机

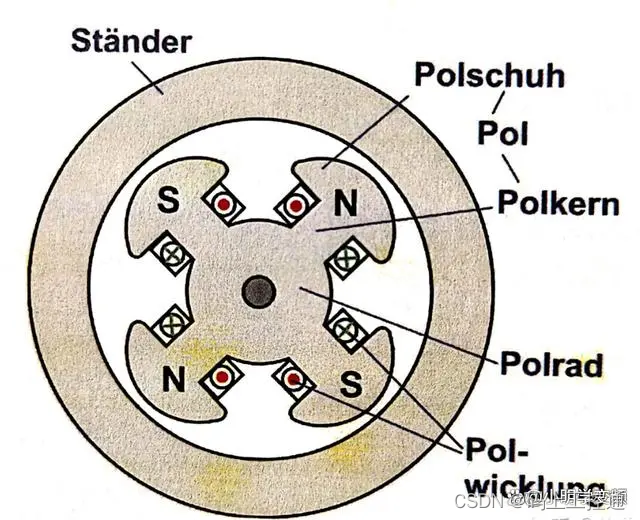

四极电机
