第六章 气体的压缩过程

第六章 气体的压缩过程

06-01 理想气体压缩过程的一般分析

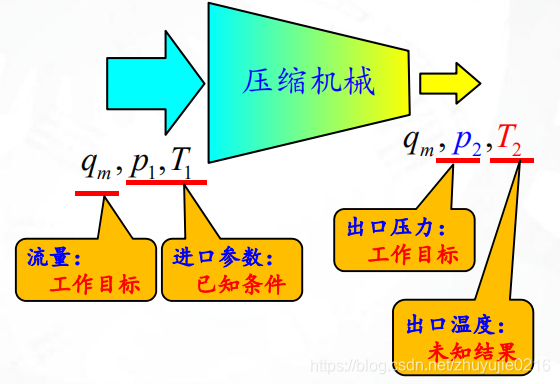

1、气体压缩过程的参数

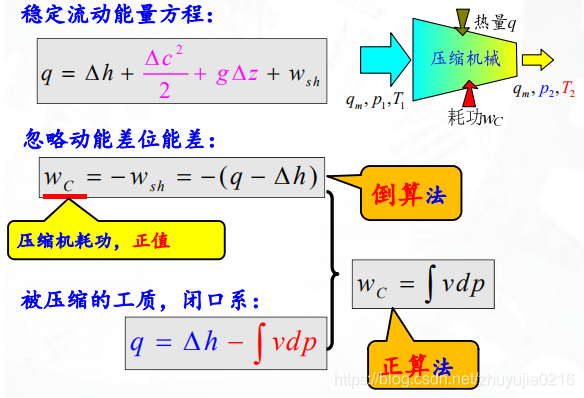

2、压缩过程的耗功

特别注意耗功定义为正值
由稳定流动能量方程得来，有两种计算方法

3、压缩过程的热量

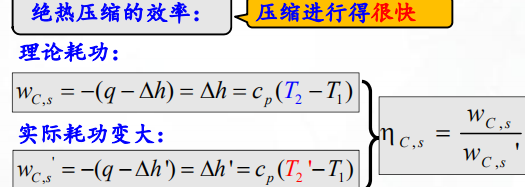

4、气体压缩过程的效率

绝热压缩，耗功全都用来增加焓值，对于理想气体来说，只和温度有关，实际有摩擦等因素，T₂’>T₂，导致实际耗功增加。

06-02 单级活塞式压缩机的工作过程

1、单级活塞式压缩机的工作步序

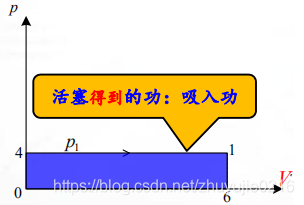

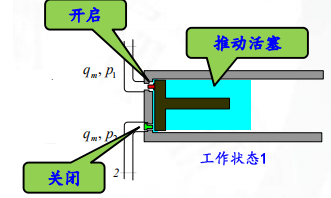

2、压缩机的进气过程

假设：

• 进气压力略大于气缸内压力
• 气体推动活塞
• 活塞得到功

注意：容积V

3、压缩机的升压过程

假设：

• 进排气阀均关闭，活塞推动气体
• 活塞付出

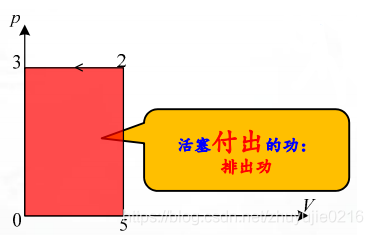

4、压缩机的排出过程

假设：

• 进气阀关闭
• 排气阀开启
• 活塞付出功

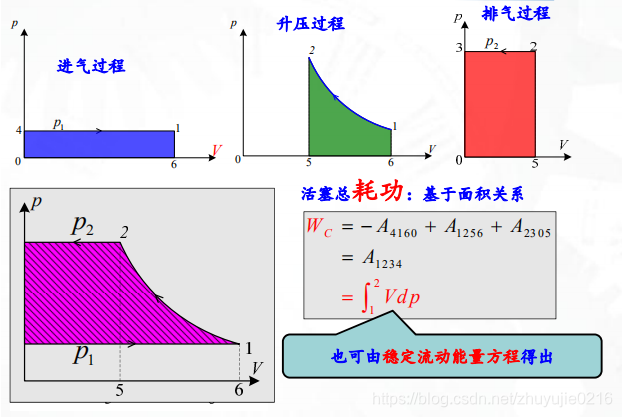

5、压缩机的总耗功

06-03 单级活塞式压缩机的能量分析

1、压缩机的三种工作方式

2、压缩机三种方式的耗功

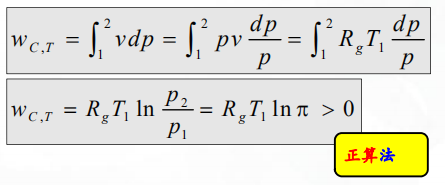

等温压缩：

绝热压缩：


多变过程：

绝热压缩和多变过程的耗功计算，建议都先算出T₂，再用倒算法，多变过程直接类比绝热过程的结论

3、压缩机三种工作方式的热量

绝热压缩：

等温压缩：

多变压缩：

注意：等温压缩和多变压缩的热量都用倒算法
建议：多变过程Δh和w_C,n都可求，不要用多变比热去计算

4、讨论

1) p₂是工作目标

p₂增大，耗功增大，T_2n增大

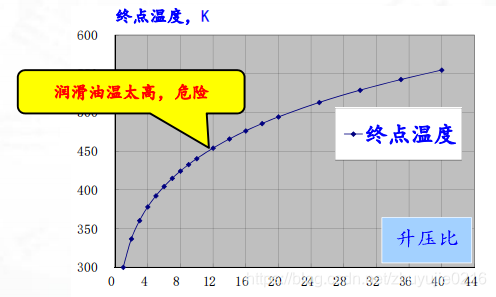

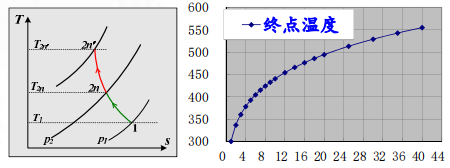

2) T₂是安全性指标

举例：

3) 为什么绝热压缩最耗功

结论：吸入功相等，虽然升压功等熵过程最小，但是排出功最大，总耗功，绝热方式最耗功

06-04 单级活塞式压缩机的余隙容积

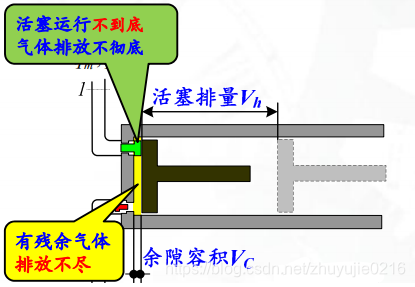

1、实际压缩机的活塞终点位置

理想排气过程：

实际排气过程：

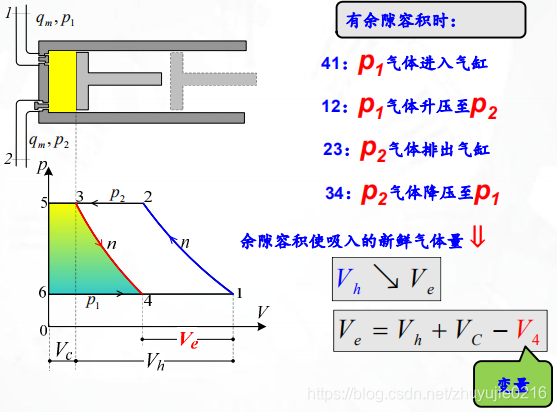

2、余隙容积对吸入空气量的影响

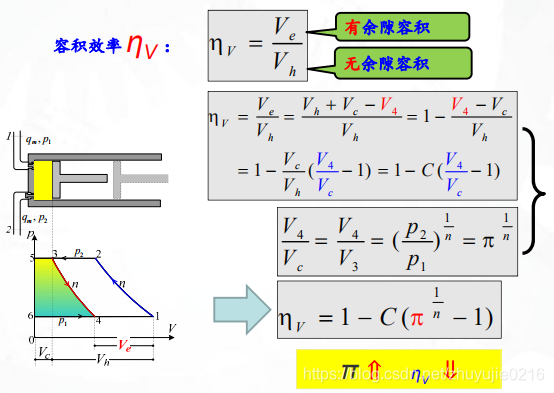

3、容积效率η_V

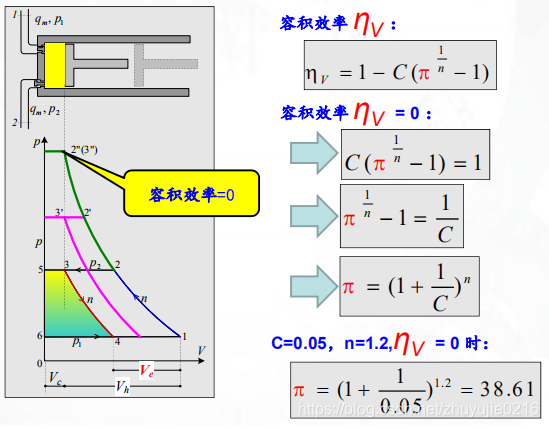

4、余隙容积的极限影响

当容积效率η_V=0时，升压比有极限值

5、余隙容积对压缩机总耗功的影响

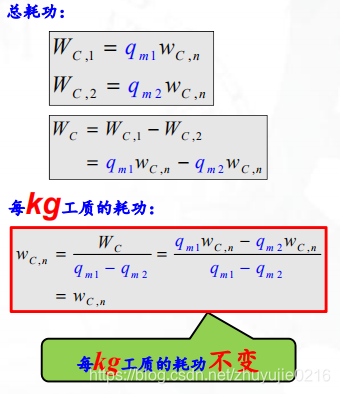

6、余隙容积对单位工质耗功的影响

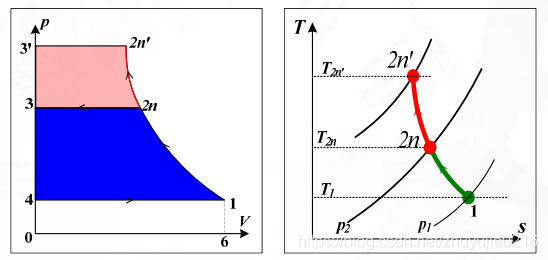

06-05 两级活塞式压缩机的工作过程

1、单级压缩机压比太大则终温太高

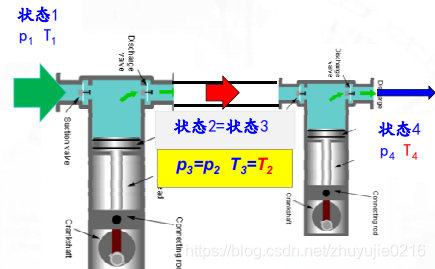

2、两个压缩机简单串联产生高压

两级压缩：终温没有得到改善

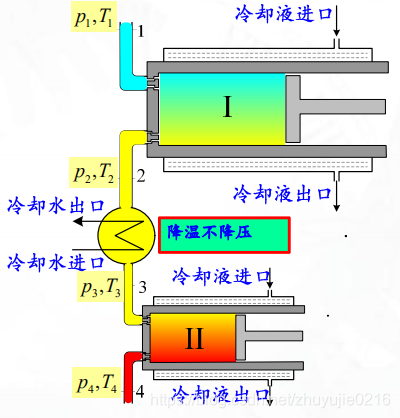

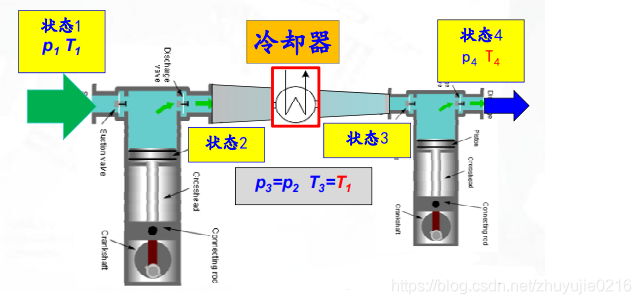

3、压缩机串联+级间冷却

状态3和状态2的压力相同，和状态1的温度相同

工作原理

p-V图

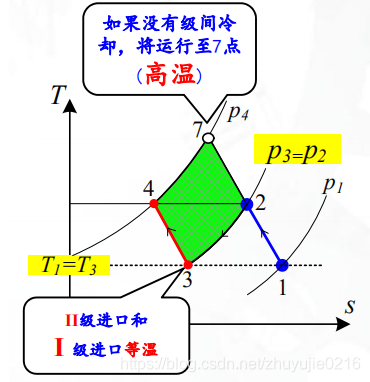

T-s图

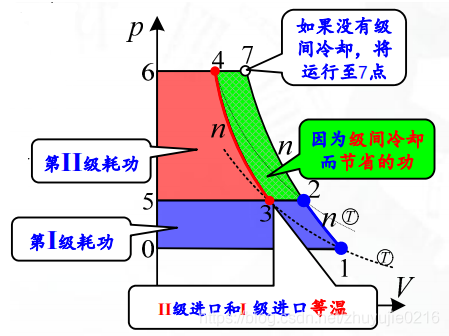

4、级间放热和压缩机省功有何关系？

3点影响省功和放热
省功和放热不相等
蓝色面积：第一台压缩机的耗功
红色面积：第二台压缩机的耗功

06-06 两级活塞式压缩机的能量分析

1、能量分析

两级压缩机：相同多变过程n
参数关系：p₃=p₂，T₃=T₁

第一级压缩机的耗功：

第二级压缩机的耗功：

2、最佳中间压力

压缩机总耗功：（存在极值）

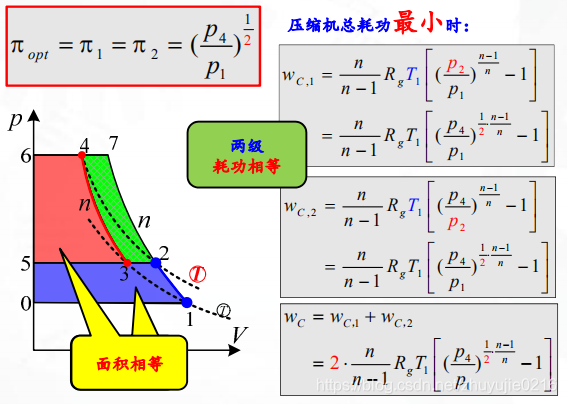

3、最佳压力时的耗功特点

4、最佳压力时的温度特点

注意：T₃=T₁是要求，而T₄=T₂只有在最佳压力时才成立

5、讨论

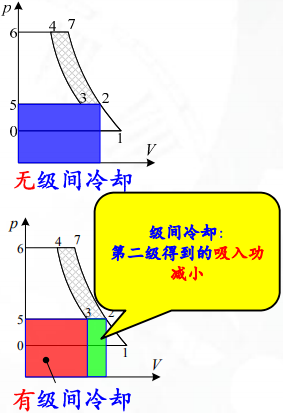

1）第二级压缩机得到的吸入功

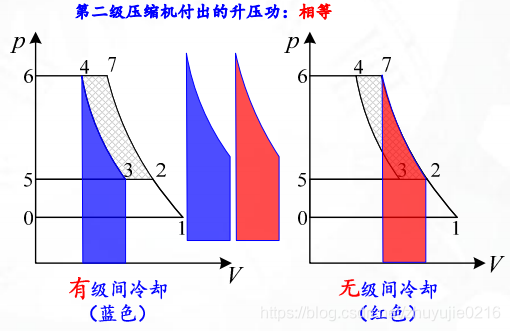

2）第二级压缩机付出的升压功

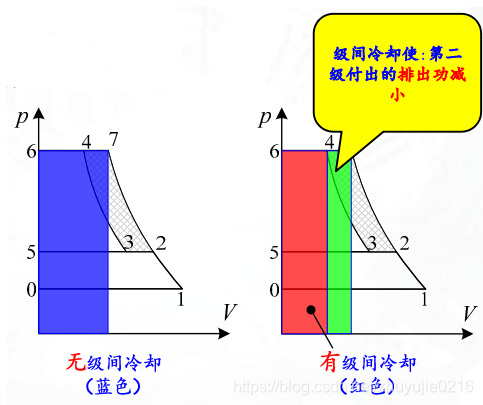

3）第二级压缩机付出的排出功

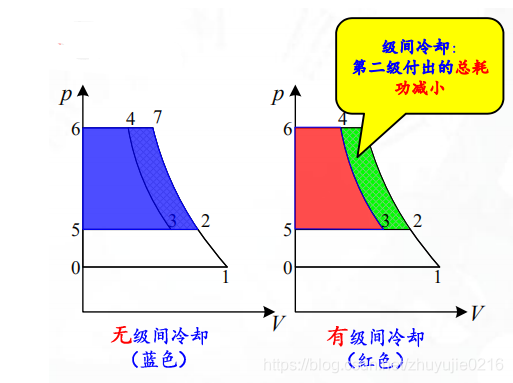

4）第二级压缩机总耗功减小
