RS-485知识点小结

找到了TI的几篇介绍文档，感觉很不错，现来进行整理归纳，便于以后复习。

1. TI 高精度实验室 - RS-485：什么是 RS-485 ？
2. TI 高精度实验室 - RS-485：RS-485 通信的距离和速度如何？
3. TI 高精度实验室 - RS-485：实施 RS-485 传输的最佳实践

简介

首先说下标准，RS-485遵循的标准为：TIA/EIA-485-A，大家可以自行搜索，后面我找到后会在文章末尾补充。

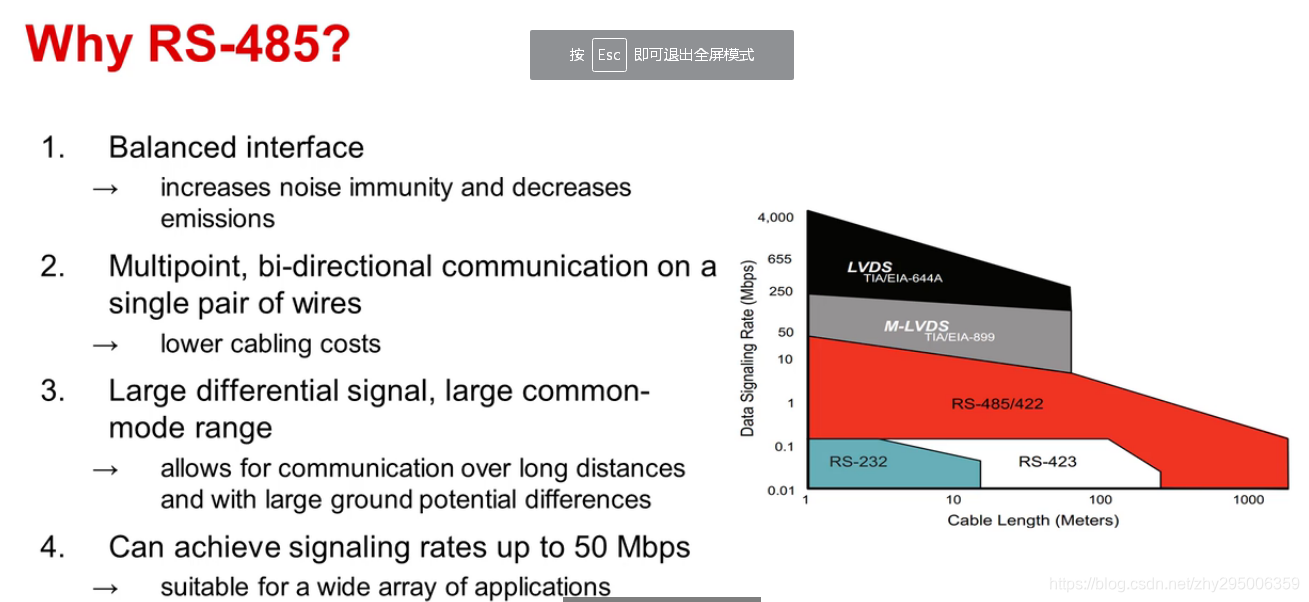

RS-485由美国电信 行业协会和 电气工业联盟 于 1983 年创建。 RS-485 是差分 信号标准，它定义了用于实现平衡多点传输线路的驱动器和接收器的电气特性。 该标准旨在 用作 DLT-645、 DMX-512、Modbus 等更高级别 标准的物理层， 并以其强大的 电气特性广泛用于 各种工业应用。RS-485 允许在 多点网络上 进行串行通信 一些示例包括从发送器侧 生成的所需 最小信号振幅，接收器输入灵敏度和接收器的输入阻抗。 标准中未定义布线连接器和数据协议，从而为系统设计人员 提供了灵活性。

RS-485 是一种 平衡的传输标准，这意味着它 需要两条电压彼此 相反的信号线。 这为实现信号完整性 提供了两项优势。 首先，由于两条 信号线是使用 双绞线电缆实现的，因此 来自外部源的 噪声会作为共模噪声 均等地耦合 到两条信号线中， 进而被差分接收器抑制。 其次，由于两条 信号线彼此反向切换，因此每条线发出的电磁场 彼此相反，从而有助于衰减发出的噪声。

RS-485 驱动器和接收器还需要在**- 7V 至 +12 V**的共模范围内工作。

RS-485 总线
