cadence原理图软件（orcad）层级原理图与位号

最新推荐文章于 2025-04-08 19:52:36 发布
最新推荐文章于 2025-04-08 19:52:36 发布
阅读量2.2w 收藏 131
点赞数 11
分类专栏： 软件操作
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/zhy295006359/article/details/104692432
版权
本文介绍了使用Cadence Orcad进行层级原理图设计和位号设置的方法，包括自下而上设计层次原理图，按照页面和组件出现（occurrence）进行位号标注，以及instance与occurrence的区别。通过这些技巧，可以更有效地管理和标注复杂原理图。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录


本文基于16.6版本。
学习软件使用方法，提高工作效率。

一、自下而上设计层次原理图

自下而上设计层级原理图戳下面的链接，感觉还是比较清晰易懂的。转载来大家看下
自下而上设计层级原理图

二、位号设置

2.1 按照页面进行位号标注

如果通过位号就可以直接看出该物料在原理图的哪一页，对于页数较多的原理图，无疑来说是比较方便的。
下面的就来演示一下如果通过页数来进行位号的标注。

如下是1个文件夹，2页原理图，图中symbol为演示使用。

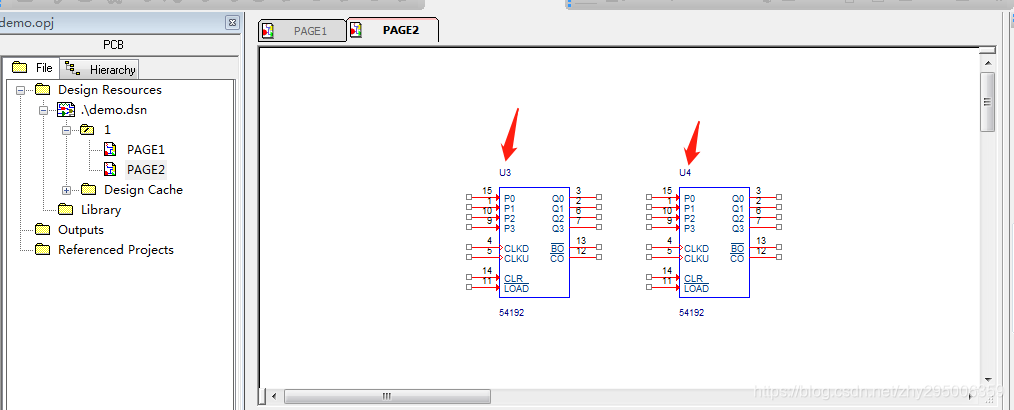

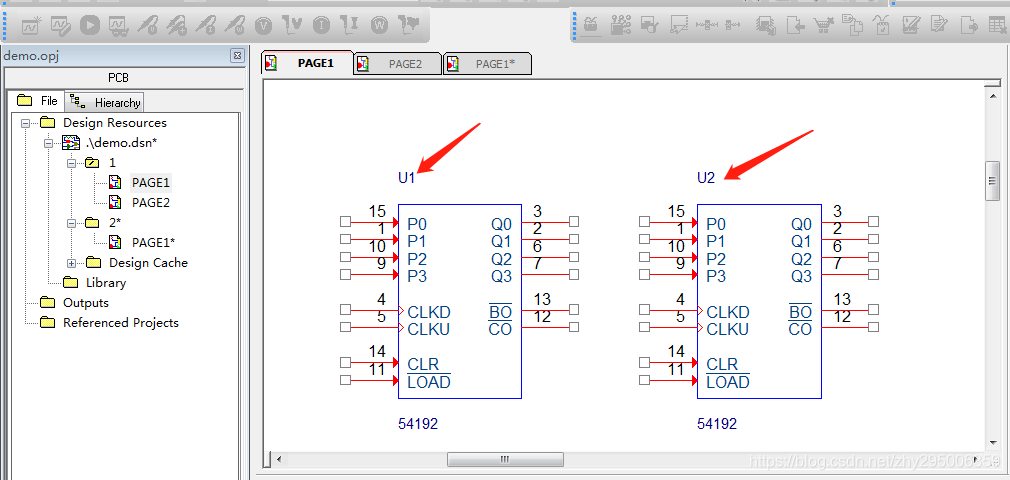

  1. 默认拉出的symbol是会自动进行标号的。如下图所示
    在这里插入图片描述
    在这里插入图片描述

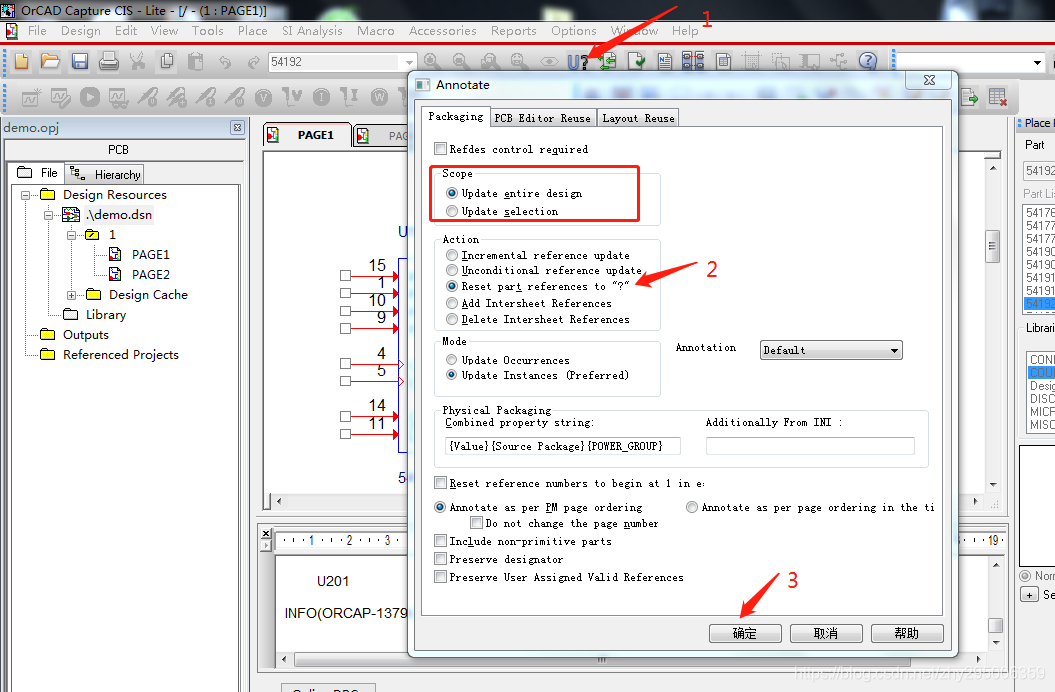

  2. 我们首先对标号进行复位，红框中的作用为
    【1】对所有的页面进行操作
    【2】对所选中的页面进行操作（如果只想对部分原理图进行操作，可以通过这一项实现）
    在这里插入图片描述
    这里
