NTC

什么是NTC

NTC被称为负温度系数热敏电阻，是由Mn-Co-Ni的氧化物充分混合后烧结而成的陶瓷材料制备而来，它在实现小型化的同时，还具有电阻值-温度特性波动小、对各种温度变化响应快的特点，可被用来做高灵敏度、高精度的温度传感器，在电子电路当中也经常被用作实时的温度监控及温度补偿等。随着本体的温度升高，NTC的电阻阻值会呈非线性的下降，这个是NTC的特性。

电阻温度特性

在这里插入图片描述
通常我们用以下几个参数来定义该曲线：
R25：25℃时NTC本体的电阻值。

B值

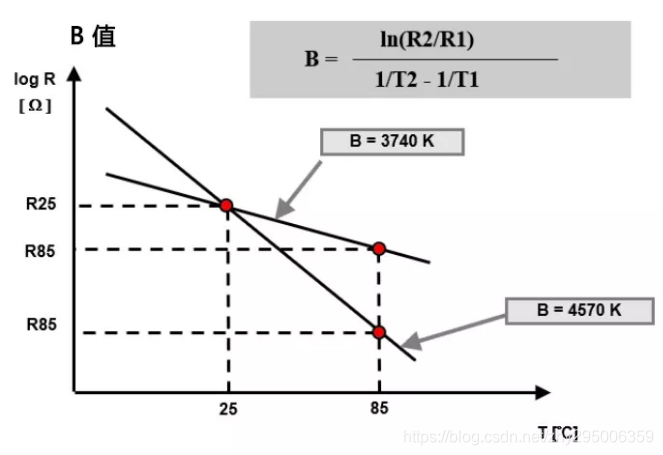

B值：材料常数，是用来表示NTC在工作温度范围内阻值随温度变化幅度的参数，与材料的成分和烧结工艺有关。另外NTC的B值会受温度变化的影响，因此通常我们会选取曲线上两个温度点来计算。

表示B值时要把选取的温度点标明，如B25/85。

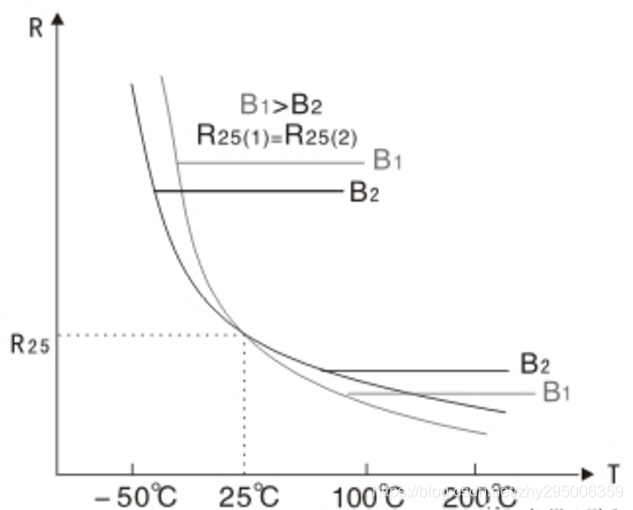

B值越大表明阻值随温度的升高降低得越快，B值越小则相反。如下图：

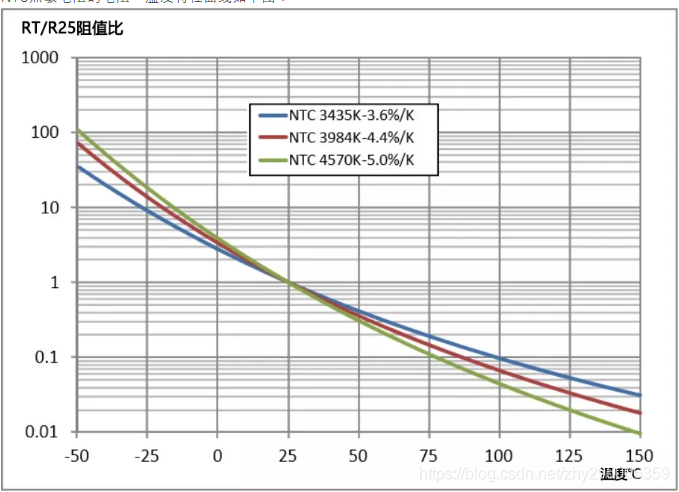

在这里插入图片描述
除非特别指出，B值是由T1=25℃（298.15K）和T2=50℃（323.15K）的零功率电阻值计算而得到的。根据式1，若已知B值的情况下，可以得出目标温度对应的阻值，如下式2

若是厂家只给出B值，是否就不需要提供阻值表了呢？

现在很多人产生了这个误区，以为有了B值就可以推算出想要的温度阻值。其实不难看出，热敏电阻的特性是温度与阻值呈非线性关系，也就是说这种关系没法说得清，更没法用公式全部给出。

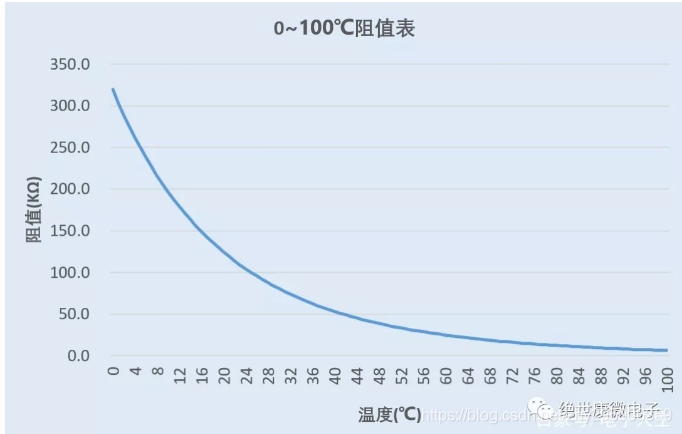

在这里插入图片描述

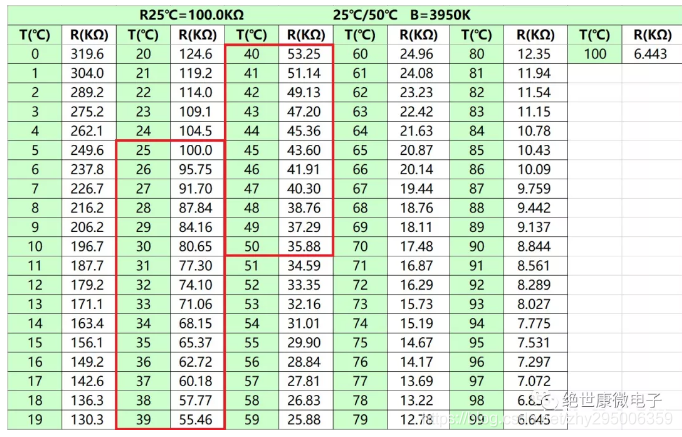

如上图所示，在0-100度时所对应的阻值曲线，既然难以给出这种关系，那么给出某一个区间还是可以的，故提出了B值的概念。B值是温度25度~50度这个区间的关系公式，并在某一个误差区间给出。

意思就是说在25~50度这个区间用公式是完全没有问题的，超出这个范围，那么B值是不同的，所以不在这个范围用公式得出的阻值也是不对的。
