关于Arduino无法使用Adafruit_SSD1306.h点亮OLED？

最新推荐文章于 2024-05-24 19:45:47 发布
最新推荐文章于 2024-05-24 19:45:47 发布
阅读量3.8k 收藏 4
点赞数 2
分类专栏： arduino 文章标签： arduino
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/ziilliill/article/details/118875830
版权
本文介绍了使用Arduino控制OLED显示屏时遇到的不亮问题及解决方案。通过调整Adafruit_SSD1306库中的地址设置，成功使128x32 OLED屏正常工作。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

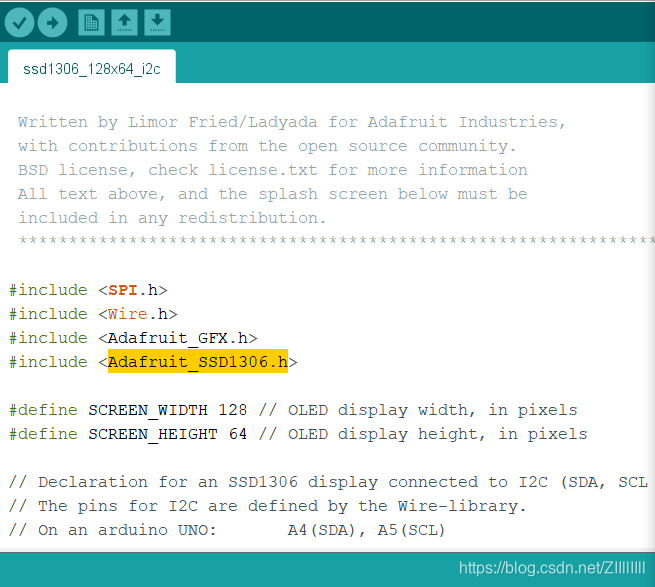

今天在首次用Arduino控制OLED时出现了点不亮的问题，我使用的是Arduino的库函数Adafruit_SSD1306里的ssd1306_128x64_i2c程序。



之后仔细看了一下代码，最终得到了解决，希望能帮到你。

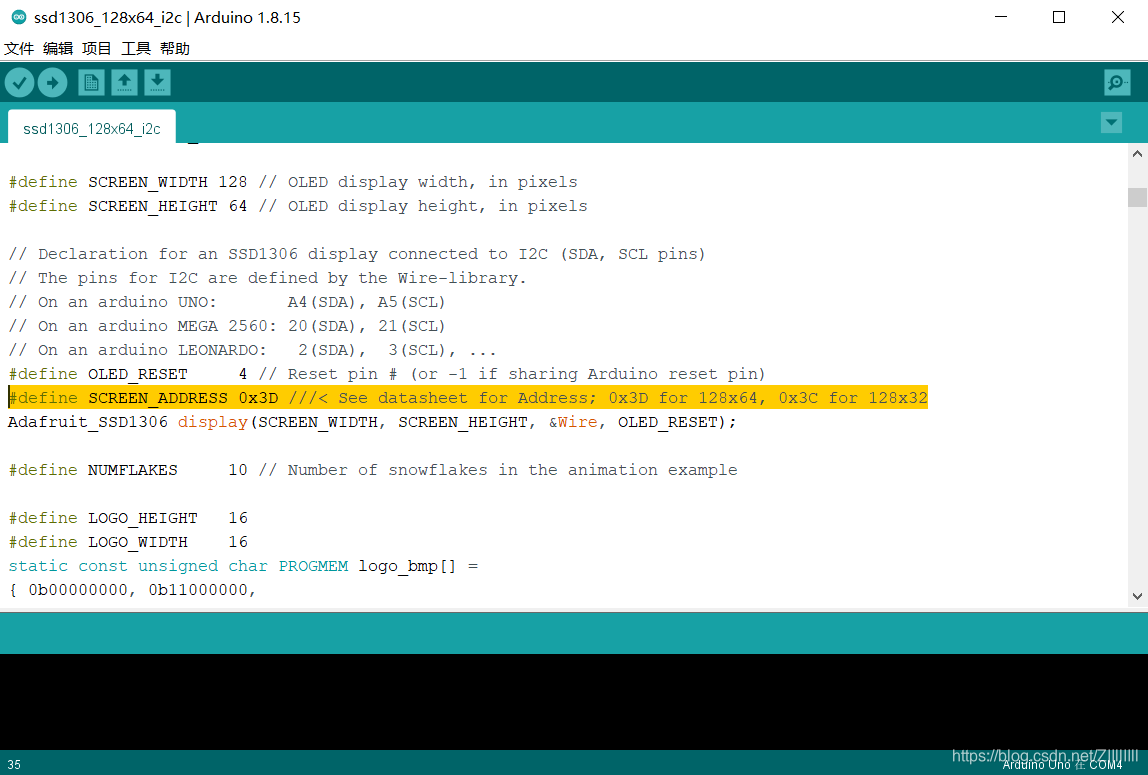

 在上图中高亮的地方，把0x3D改成0x3C即可运行。

0x3D for 128x64, 0x3C for 128x32，我使用的是128x32，所以使用 0x3C才可以运行，您是不是也是这个问题那。
