Tableau图表:饼图和环形图

饼图和环形图是我们工作中经常用到的数据可视化方式,非常直观的展示各类别的分布及占比情况。但是对于类别较多时,饼图或环形图不如条形图等展示效果好,对于类别较多时该如何仅显示TOPN以突出重点,弥补饼图的短板发挥其优势。以自带的“示例–超市”数据为数据源,一起来看一下如何在Tableau中生成饼图或环形图,并通过集、计算字段、参数生成TOPN饼图或环形图。

1.饼图

1.1生成各类别销售额分布饼图

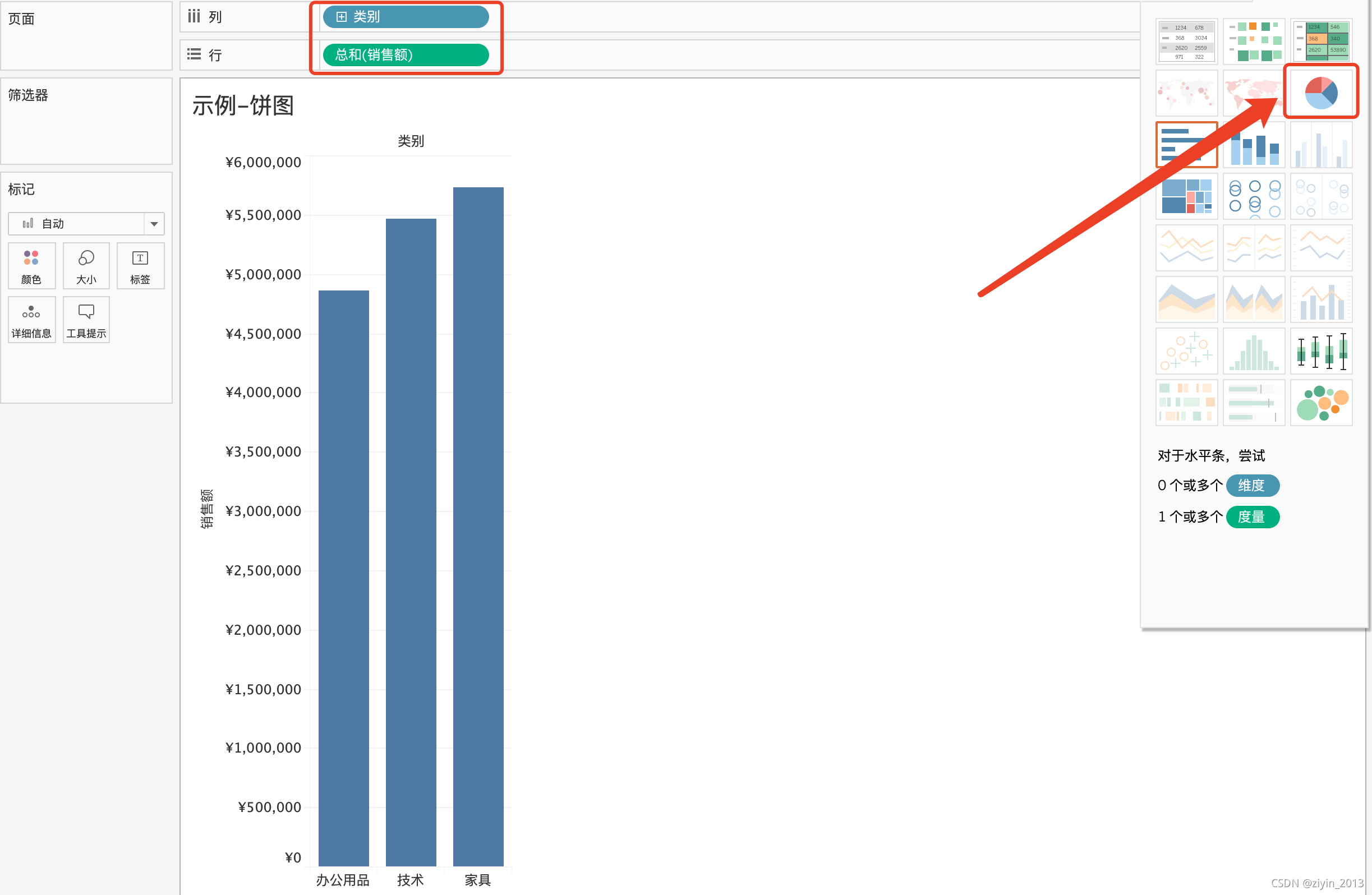

  • 将维度“类别”、度量“销售额”分别拖入到列、行功能区,默认为条形图;
    在这里插入图片描述

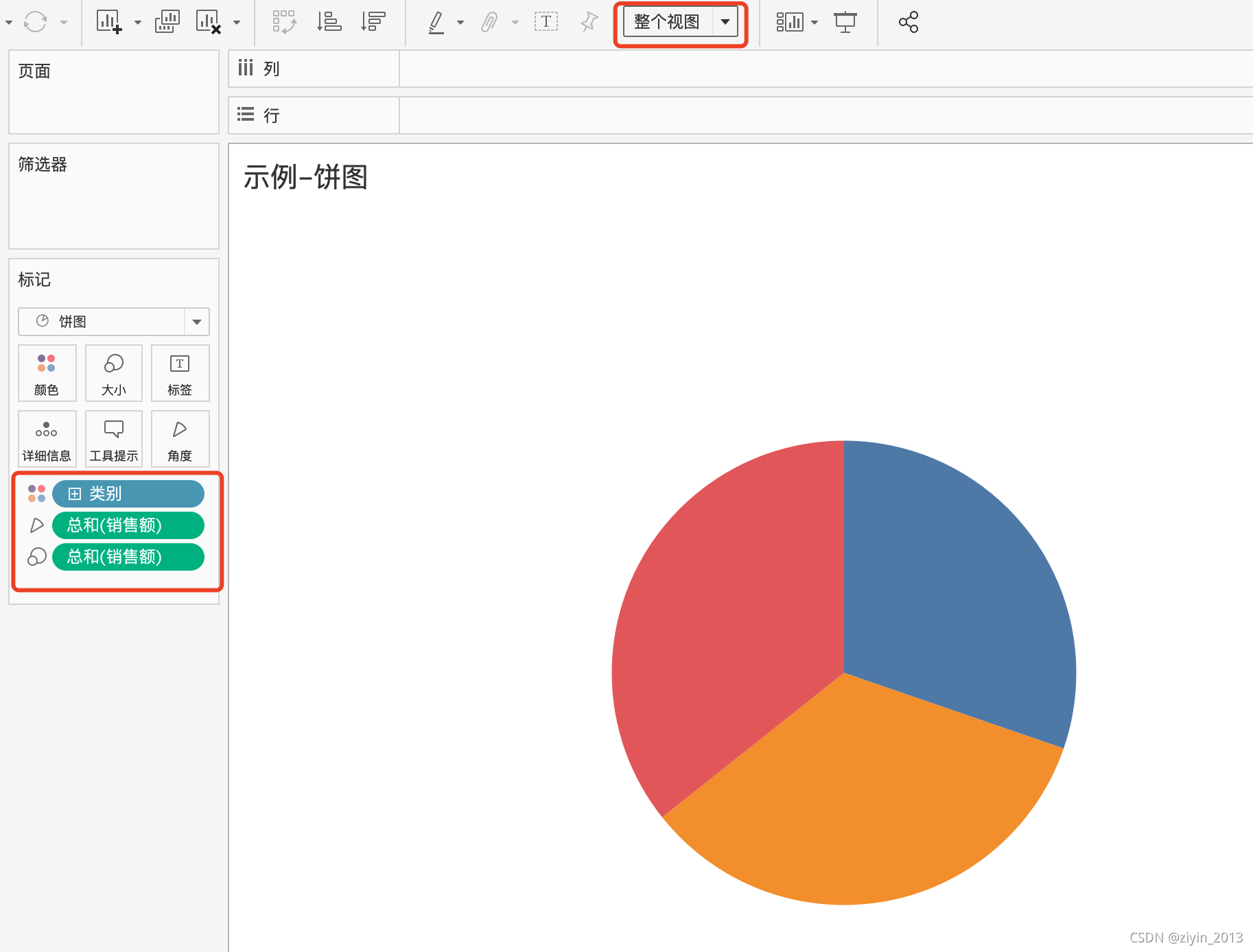

  • 点击右上角智能显示选项卡,选择饼图。可以看到“类别”“销售额”自动到了标记功能栏,其中“类别”为颜色区分每个类别,“销售额”为角度、大小用以形成饼图形状。默认生成的饼图为标准模式较小,可设置为整个视图,调整饼图的大小。
    在这里插入图片描述

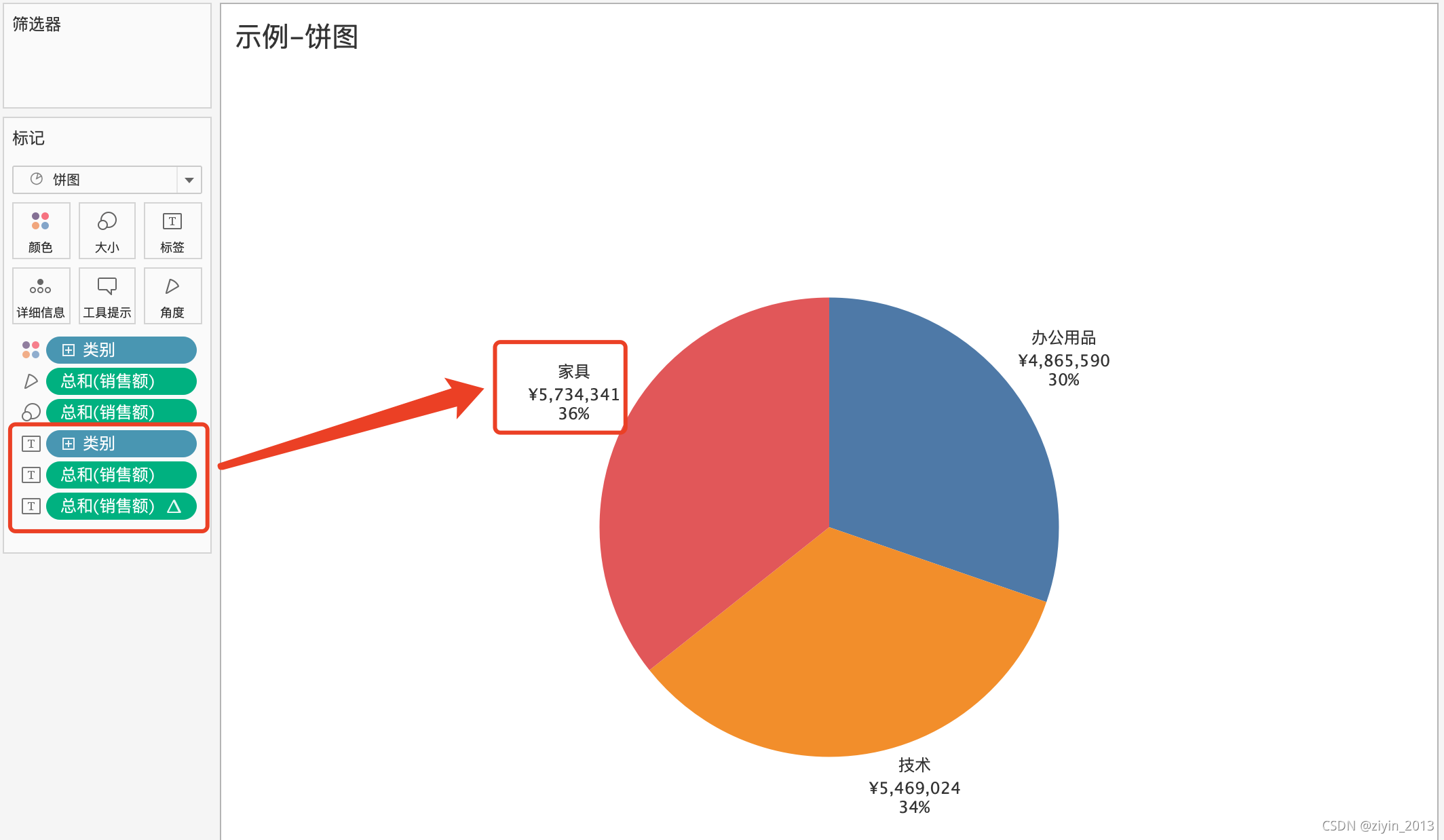

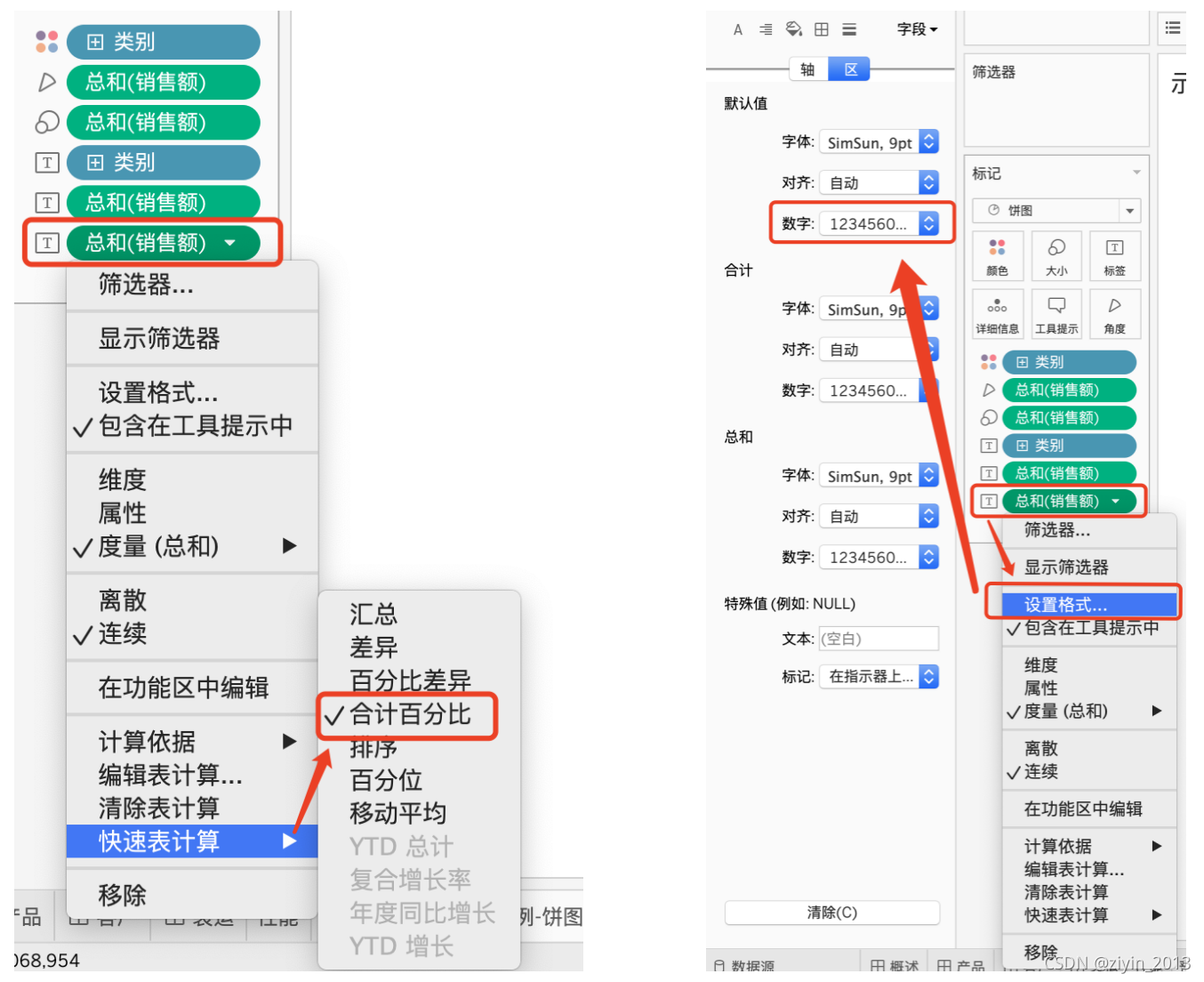

  • 为了提高饼图的可读性,在饼图上添加标签。将“类别”“销售额”拖到标记中并设置为标签,为了显示占比,再拖入“销售额”到标记中,并通过快速表计算–合计百分比计算百分比,然后通过设置格式修改小数点个数。
    在这里插入图片描述
    在这里插入图片描述

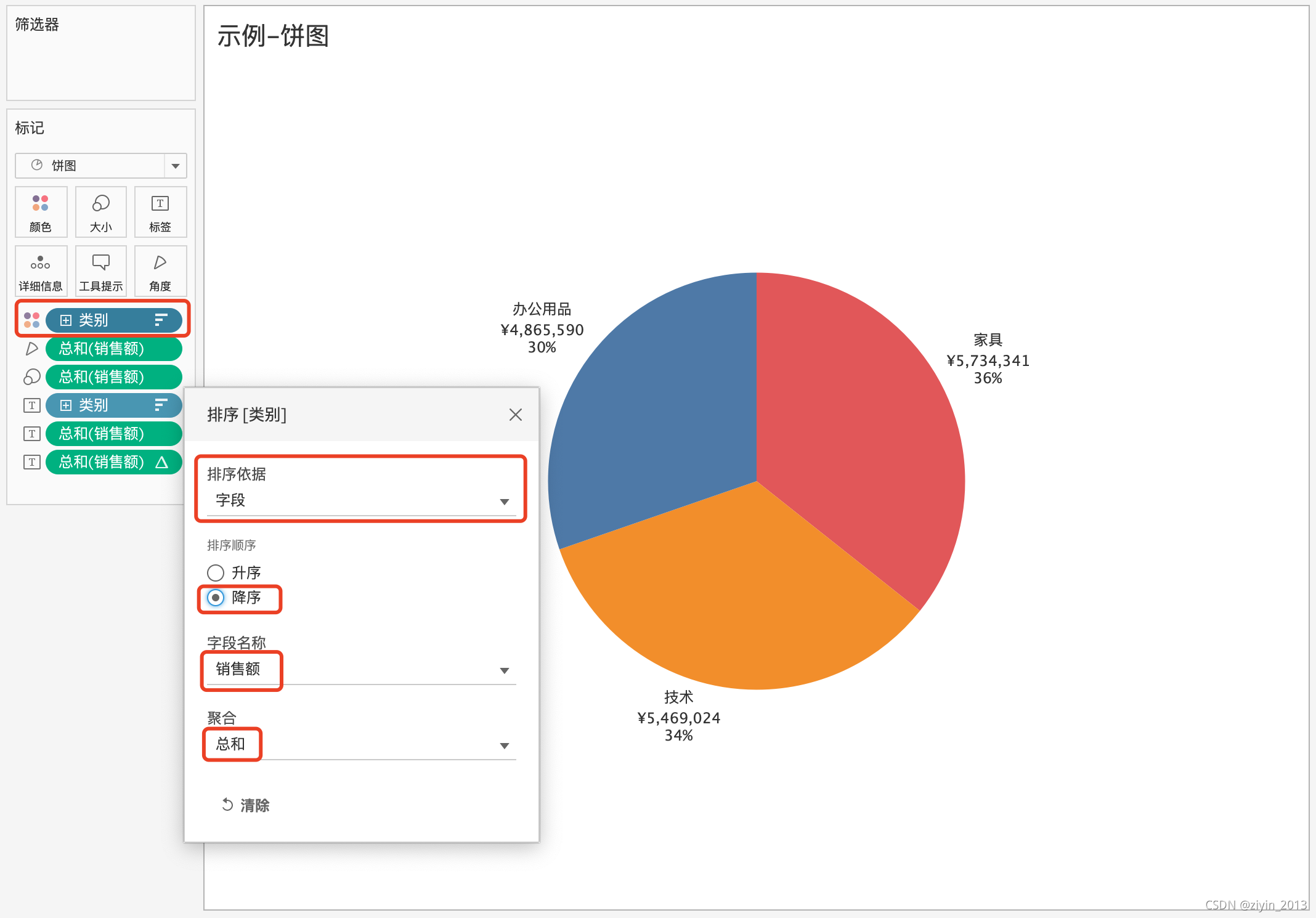

  • 另外可以通过排序调整饼图的展示顺序。点击“类别”的下拉三角,选择排序,在排序弹出框设置排序依据、排序顺序、字段名称、聚合依次为字段、降序、销售额、总和,饼图就可以按销售额顺时针降序。
    在这里插入图片描述

1.2生成TOPN子类别销售额的饼图

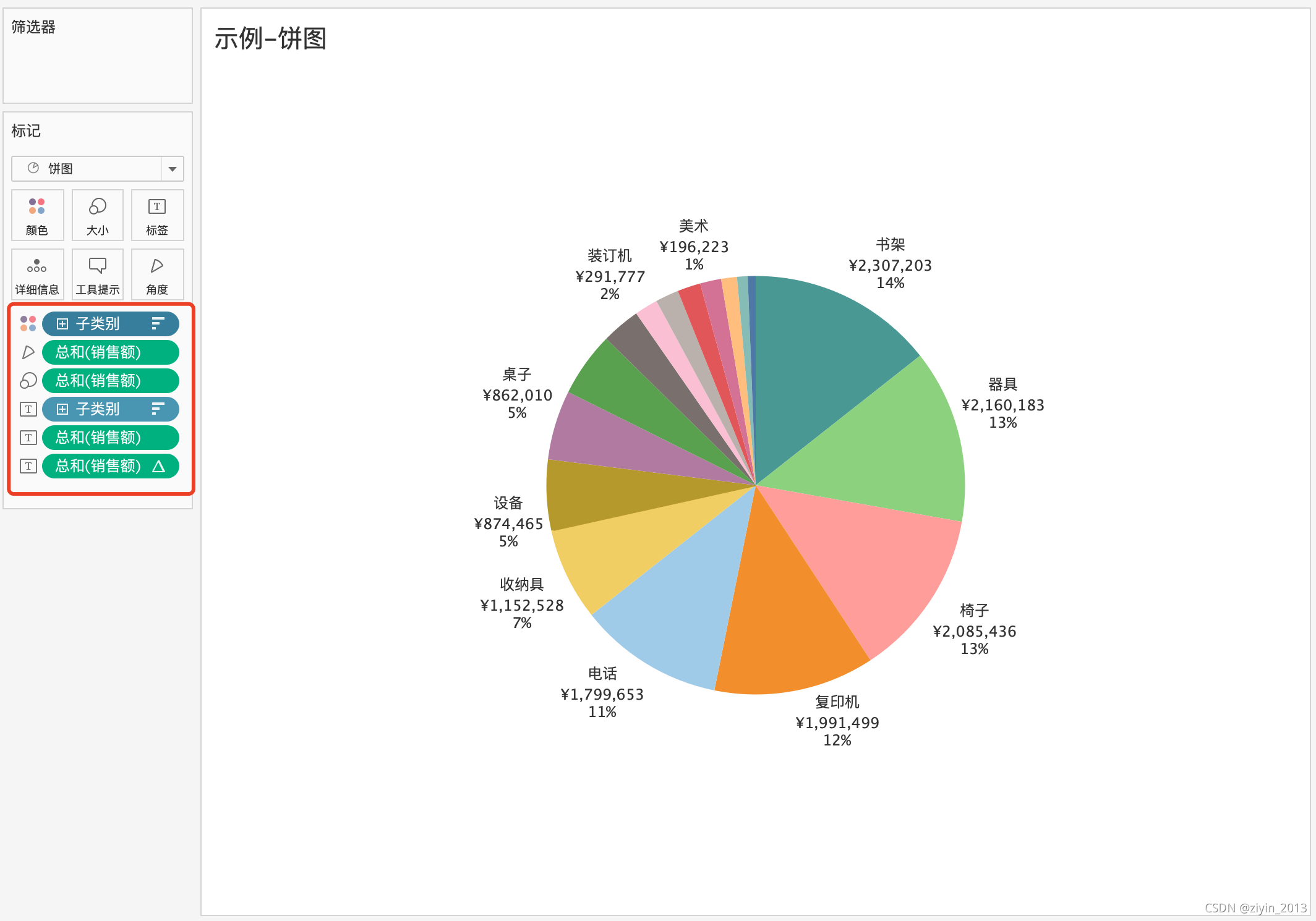

饼图可以很好的展示数据的分布及占比情况,但是类别过多的时候展示效果并不好,比如将上面的“类别”改为“子类别”,因为类别过多反而容易突出不了重点。可能更关注销售额TOP5子类别,而剩余的可以归为其他。在tableau中可通过集、计算字段实现该效果。
在这里插入图片描述

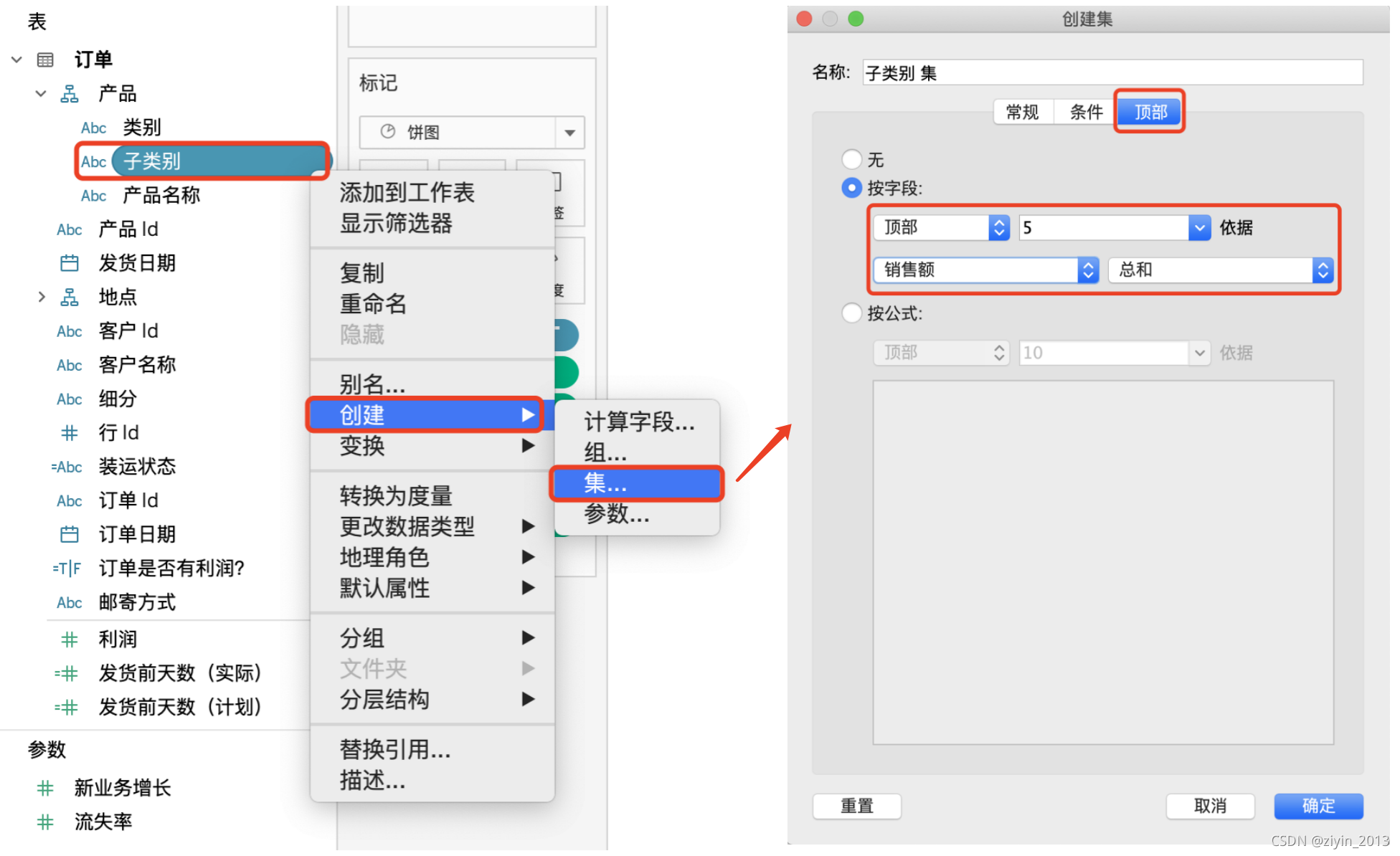

  • 点击“子类别”的下拉三角,创建–集“子类别 集”,然后设置顶部–按字段(顶部:5,销售额:总和)。
    在这里插入图片描述

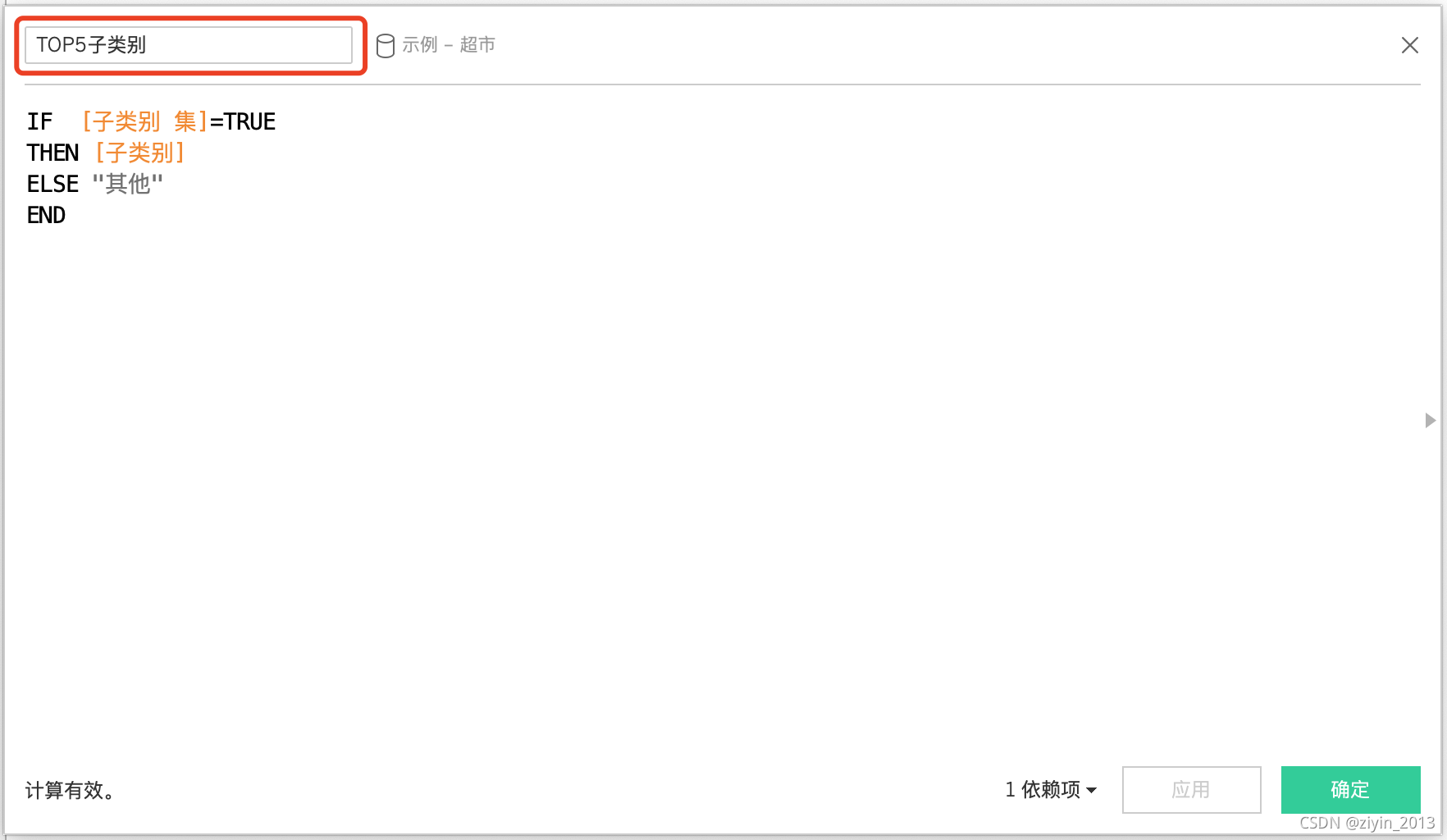

  • 创建计算字段“TOP5子类别”,输入公式
    IF [子类别 集]=TRUE
    THEN [子类别]
    ELSE “其他”
    END
    在这里插入图片描述

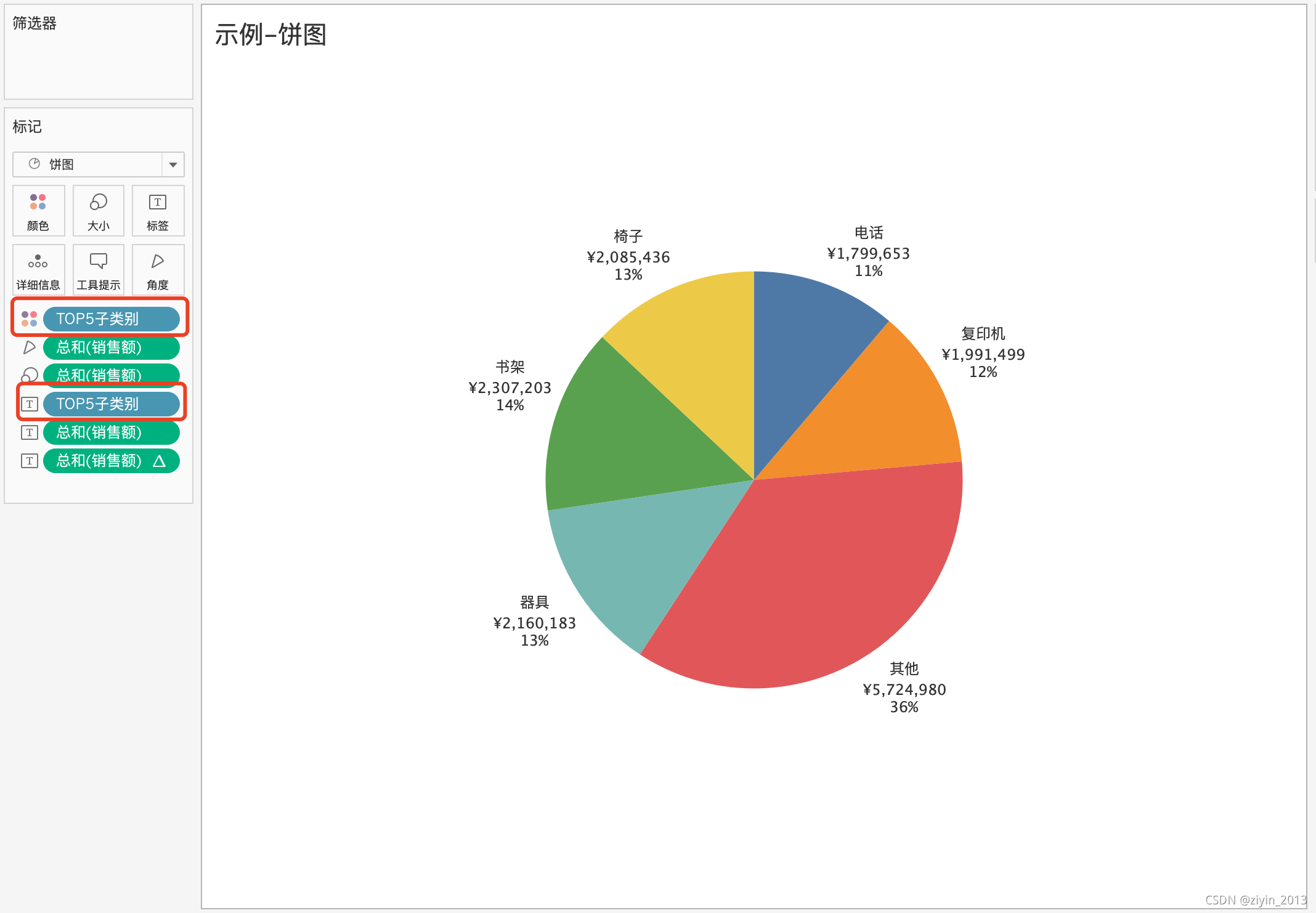

  • 然后将“TOP5子类别”拖入到标记中,分别设置为颜色、标签即可。
    在这里插入图片描述
    另外,如果想动态修改TOP5改为TOP6,可以通过参数实现。

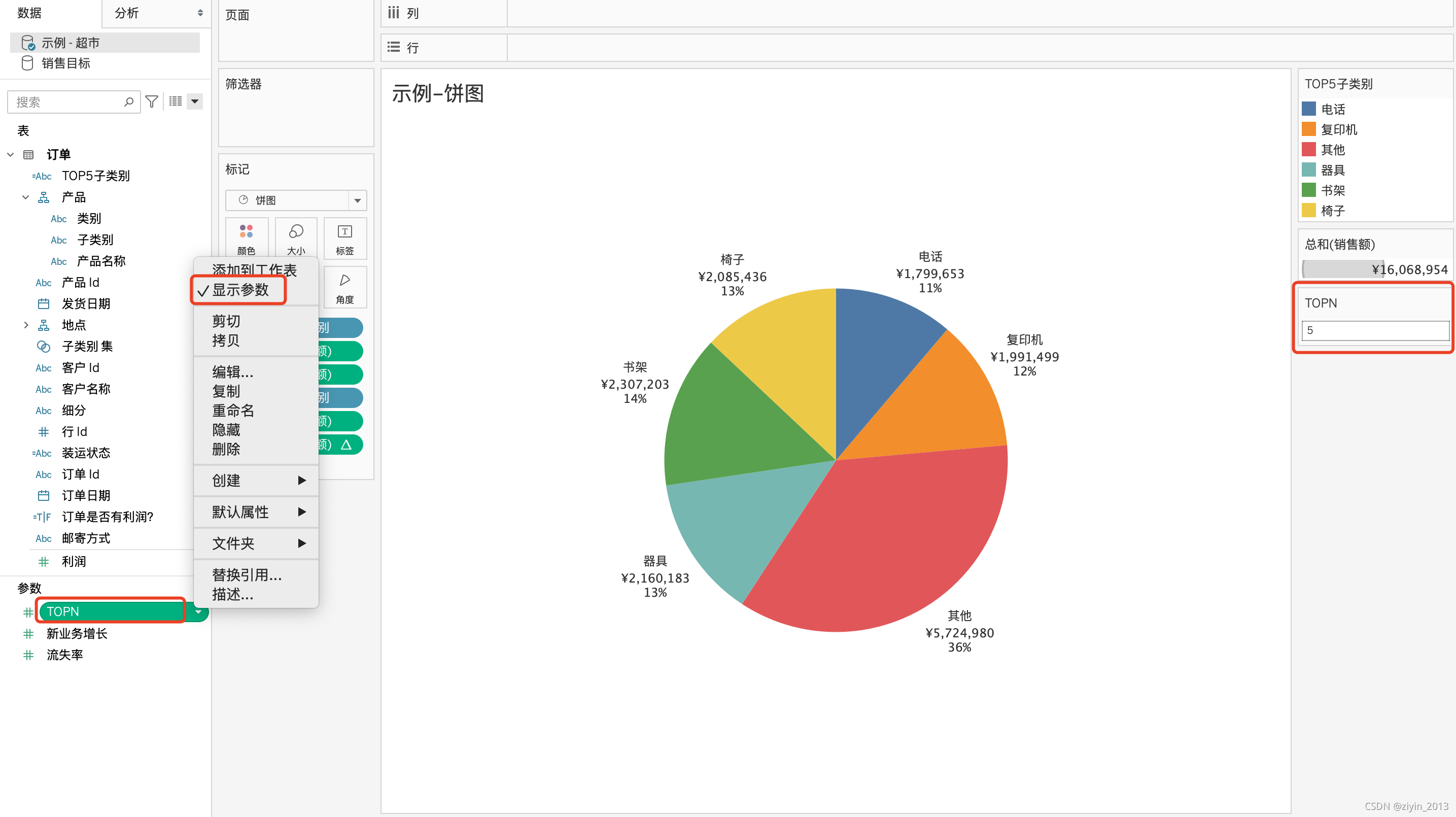

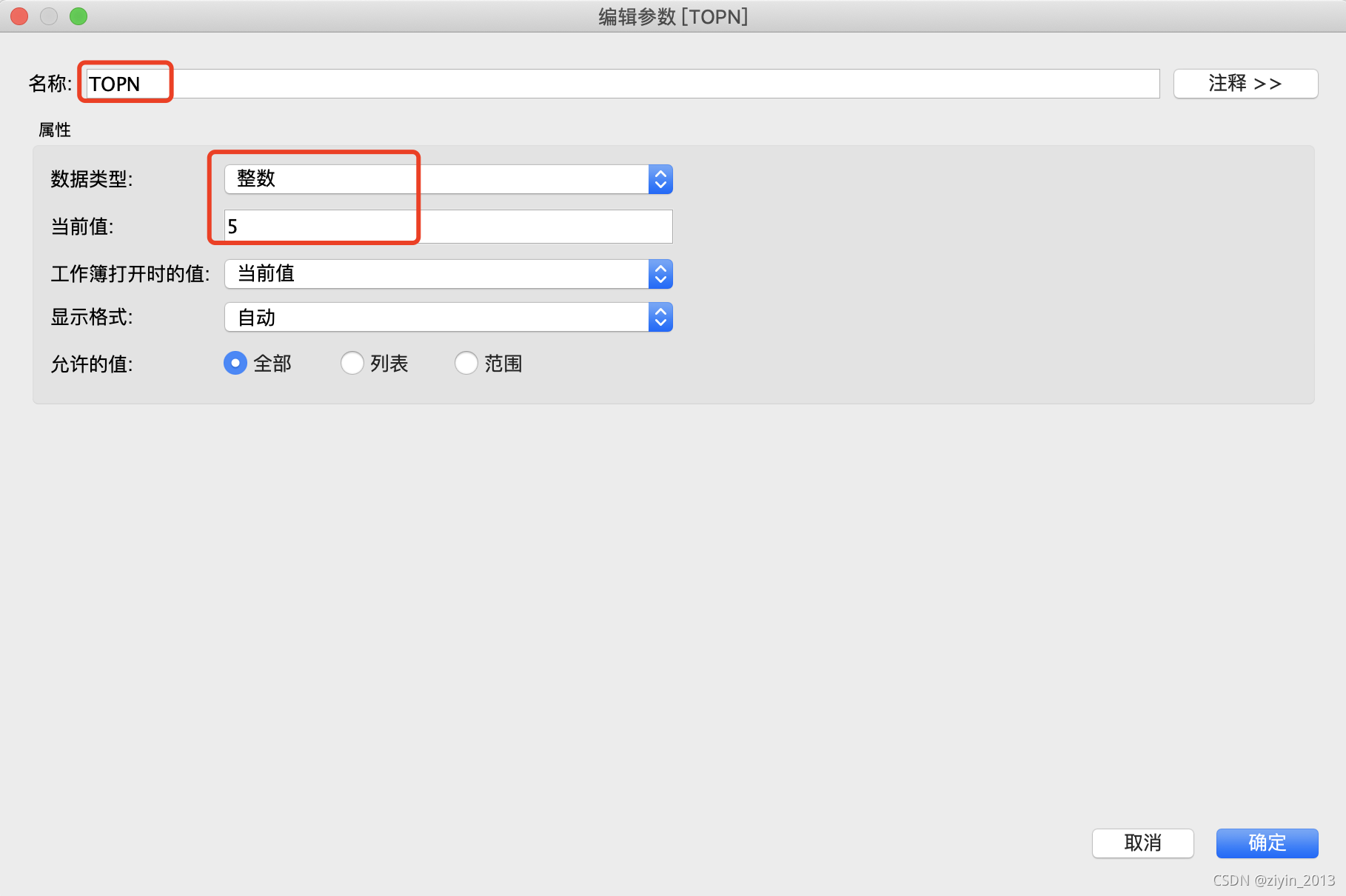

    首先,创建参数“TOPN”,然后点击“TOPN”的下拉三角,显示参数。
    在这里插入图片描述
    在这里插入图片描述

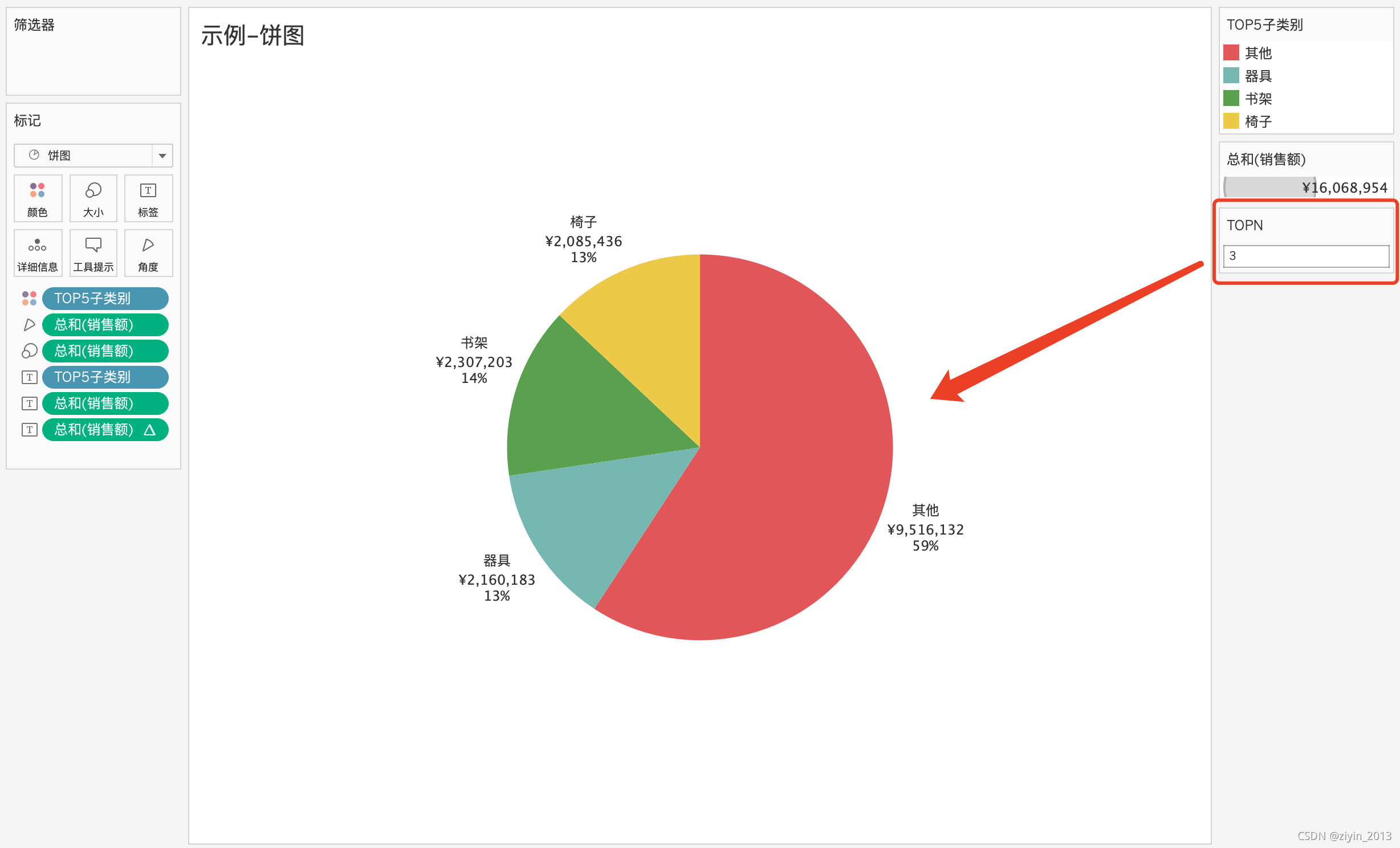

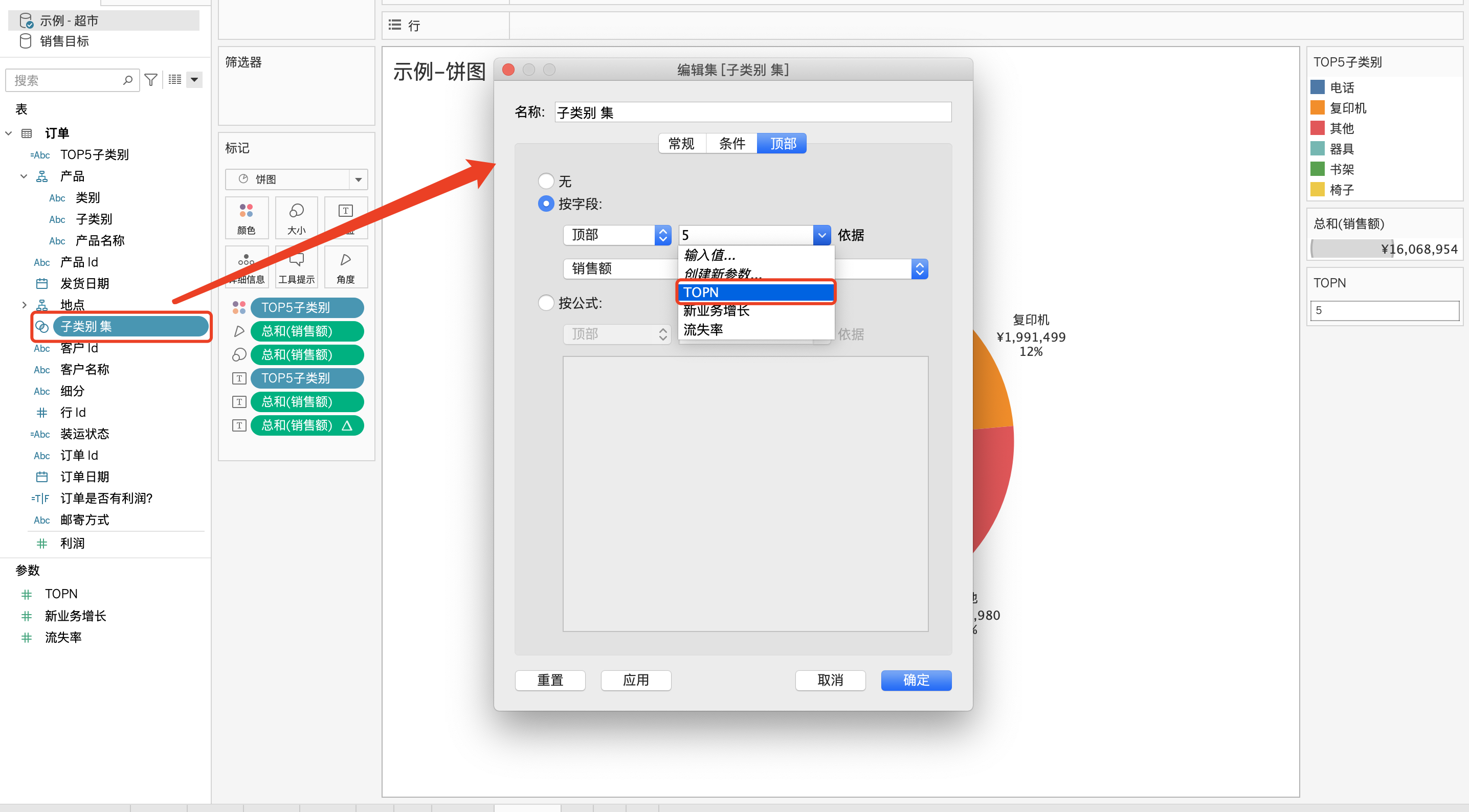

    然后修改“子类别 集”,将5改为“TOPN”参数,即可实现动态修改展示TOPN了。
    在这里插入图片描述
    在这里插入图片描述

2.环形图

饼图可以很好的展示分布占比情况,但是无法同时展示合计和占比情况,而环形图即可弥补这一短板。

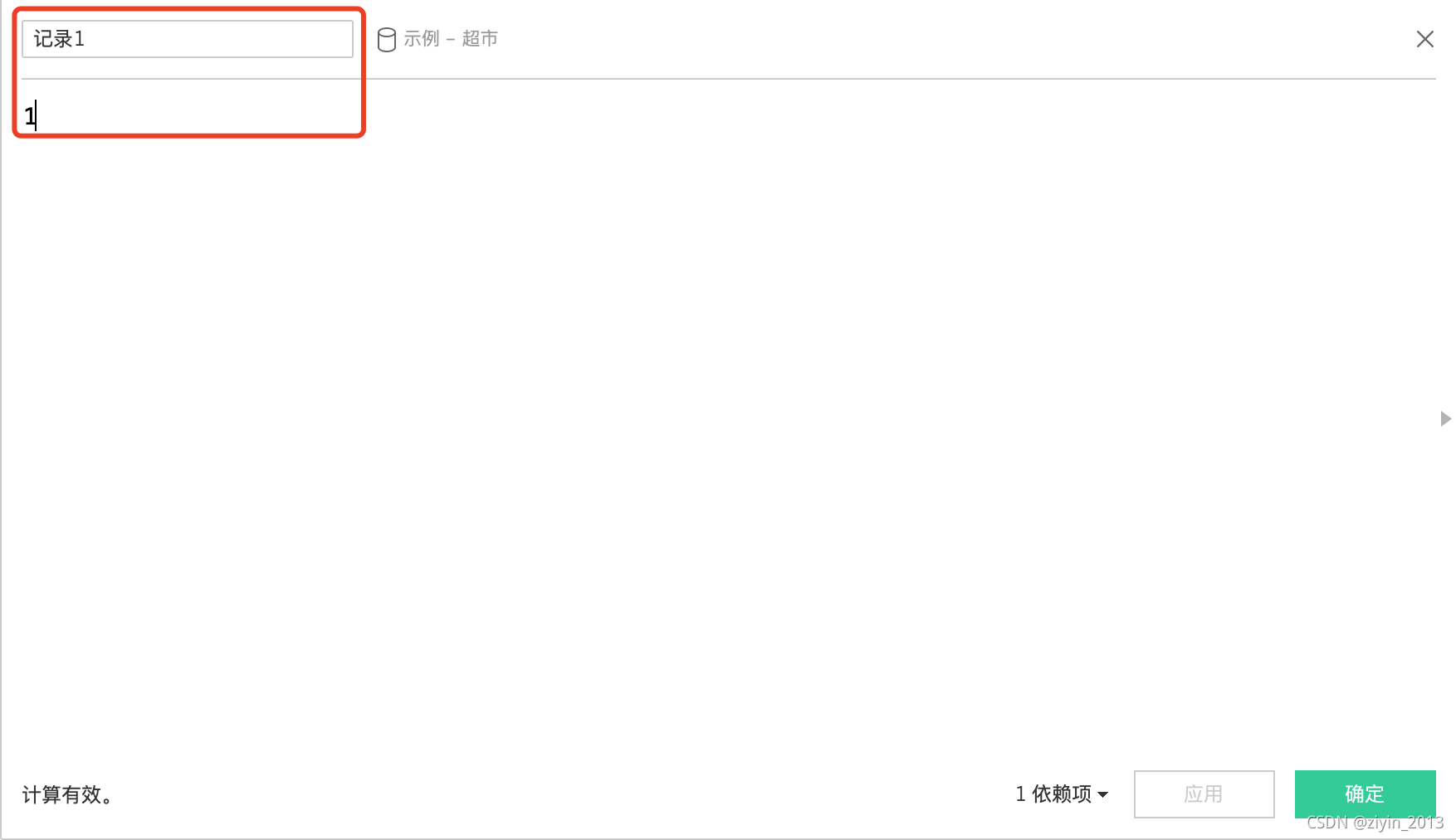

  • 创建计算字段“记录1”,用以生成轴。
    在这里插入图片描述

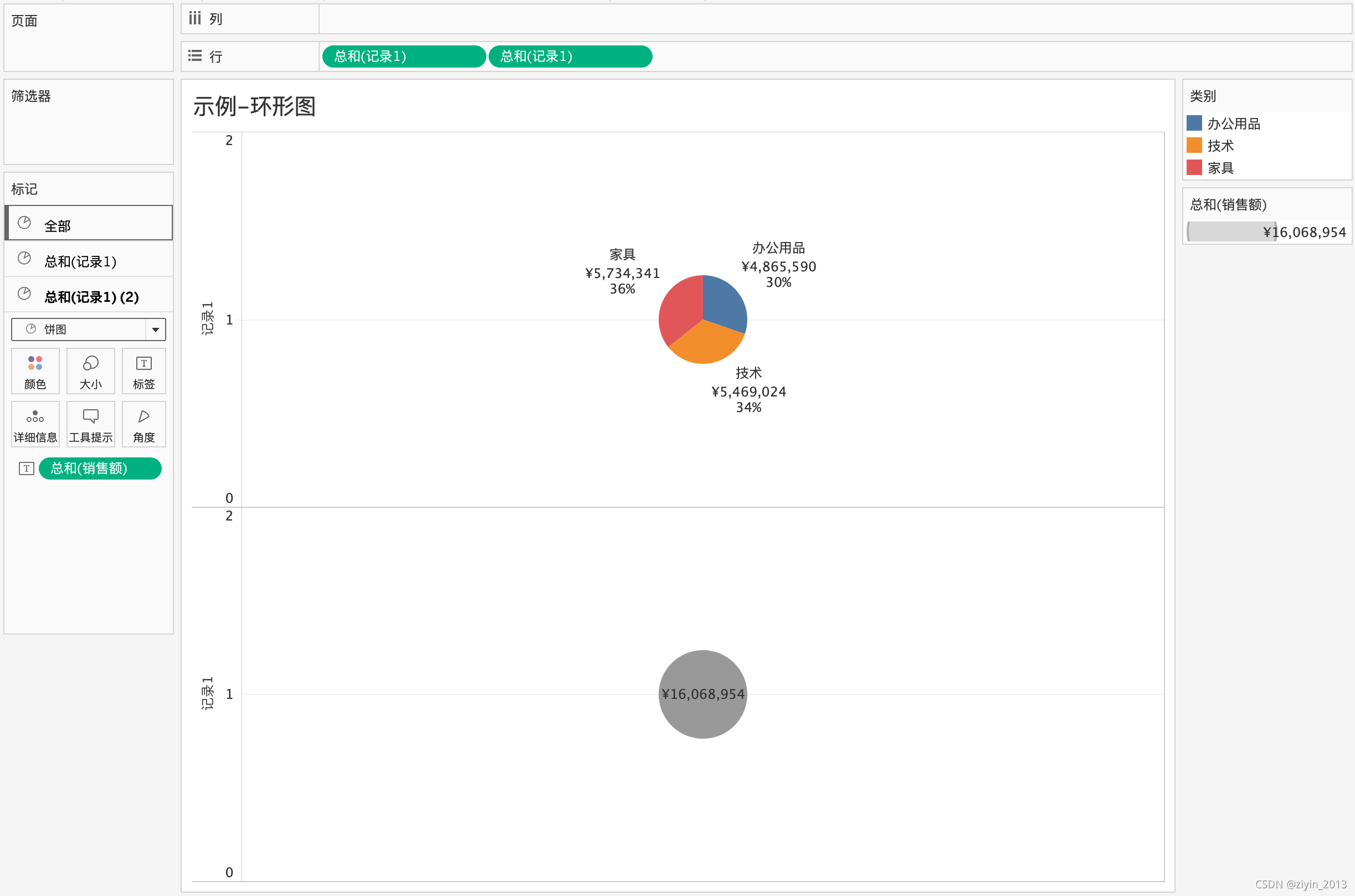

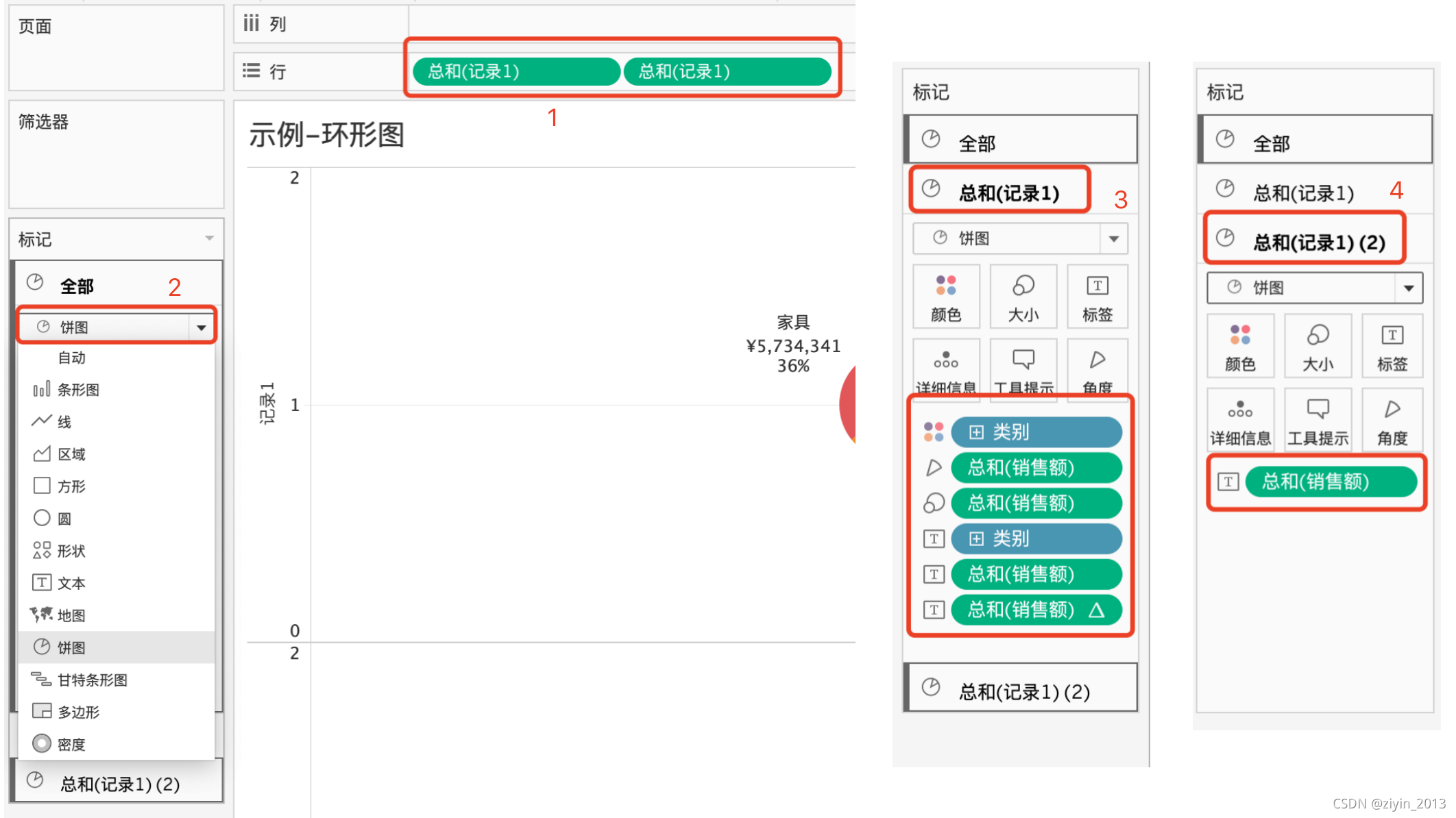

  • 拖两个“记录1”到行功能区。在标记功能区,全部栏设置为饼图,记录1根据1.1节设置,记录1(2)将“销售额”拖入并设置为标签。此时看到形成了两个饼图,上面饼图和1.1的类似生成了各类别占比,下面一个为合计销售额。
    在这里插入图片描述
    在这里插入图片描述

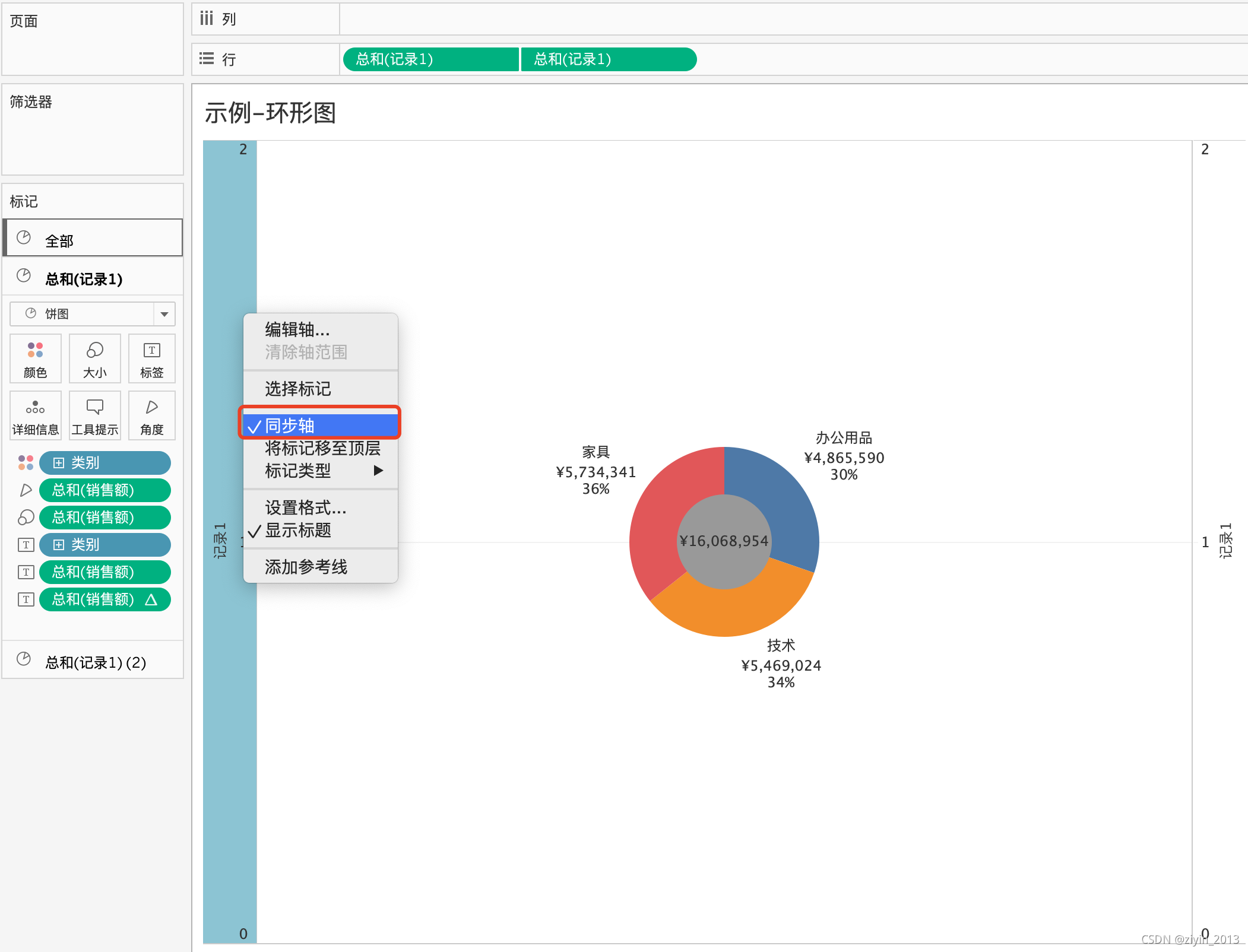

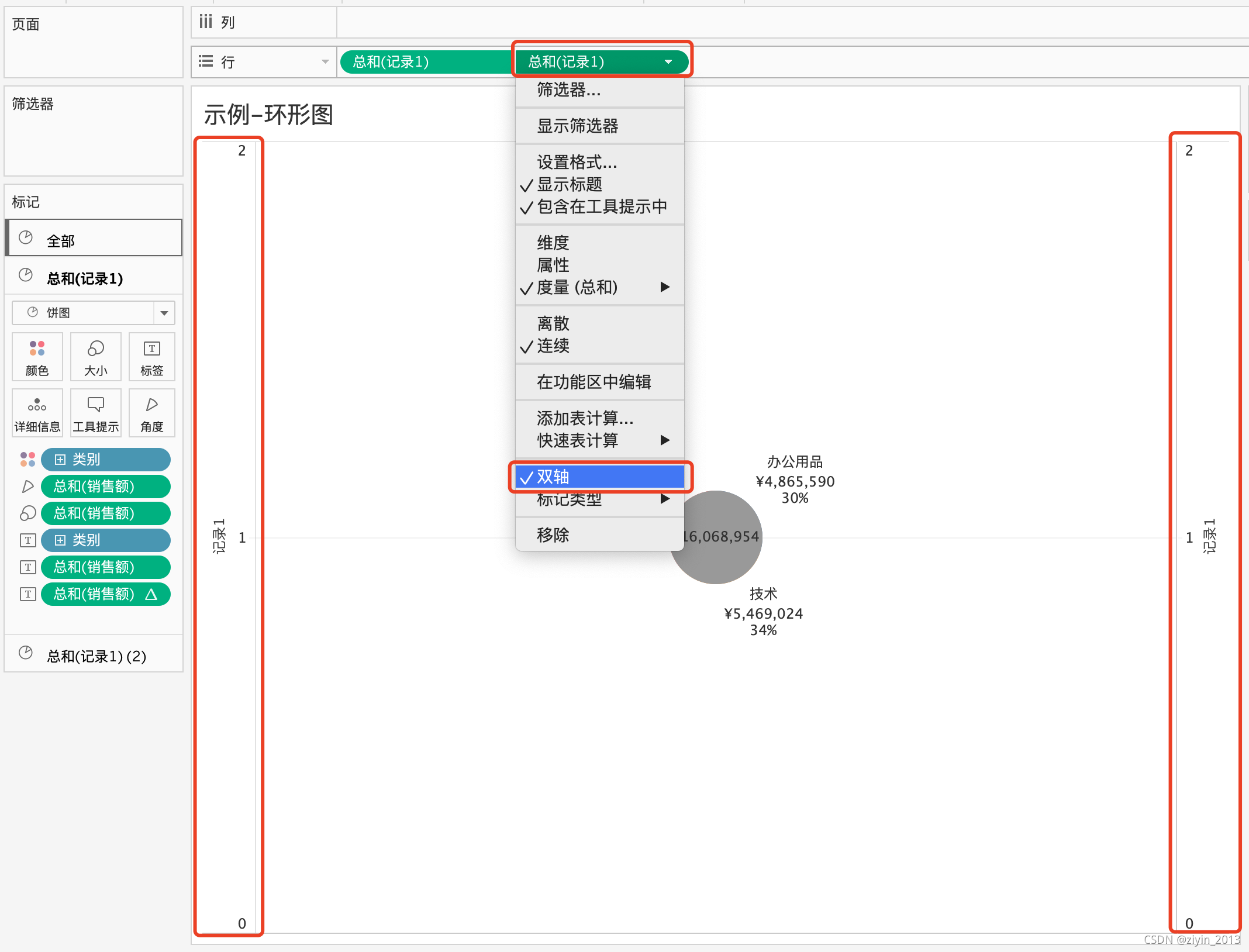

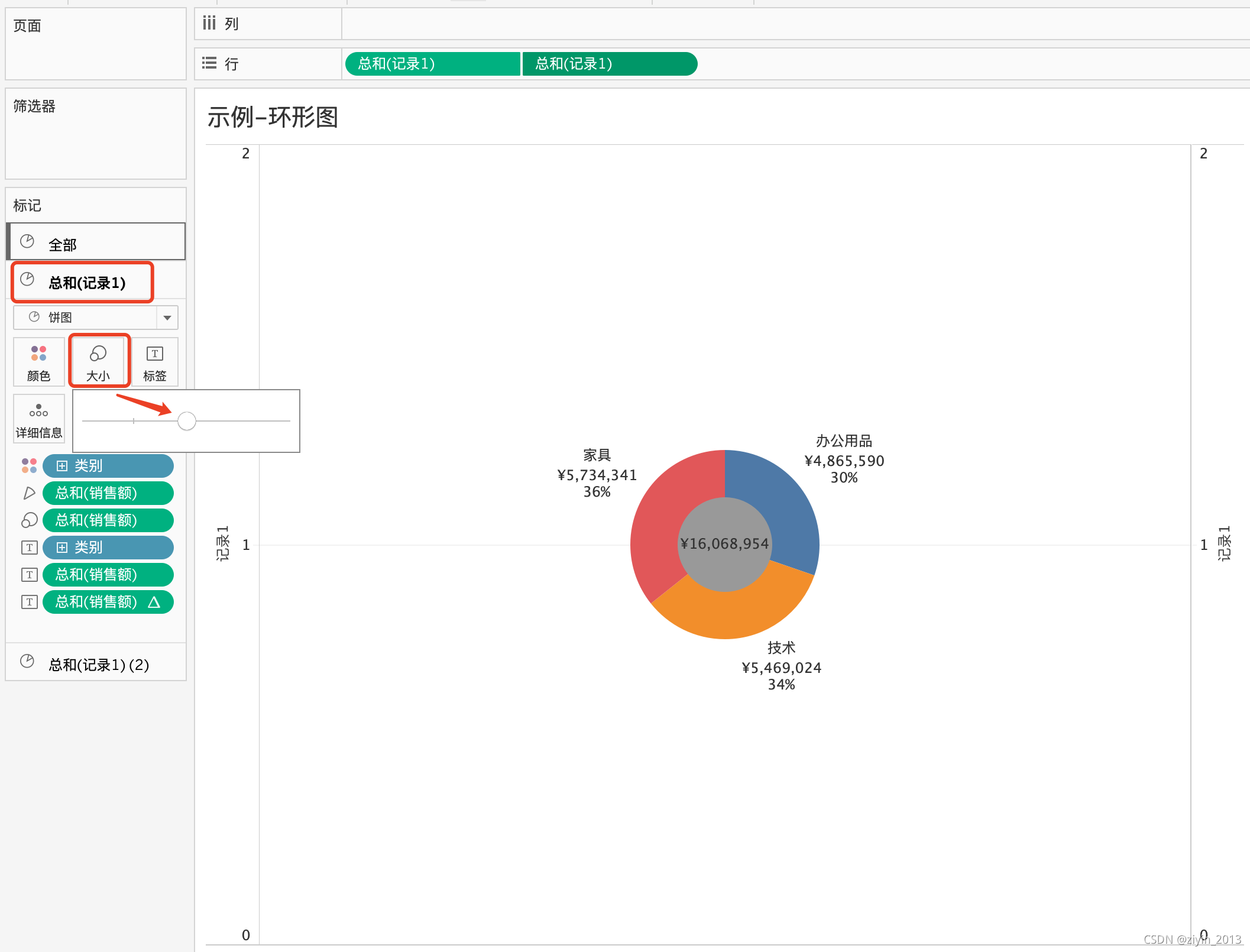

  • 合并两个饼图。设置双轴,此时两个饼图因为大小一样完全重叠到一起了;调整上面饼图的大小;为了保证两个图同步,点击纵轴,右击,设置为同步轴。
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

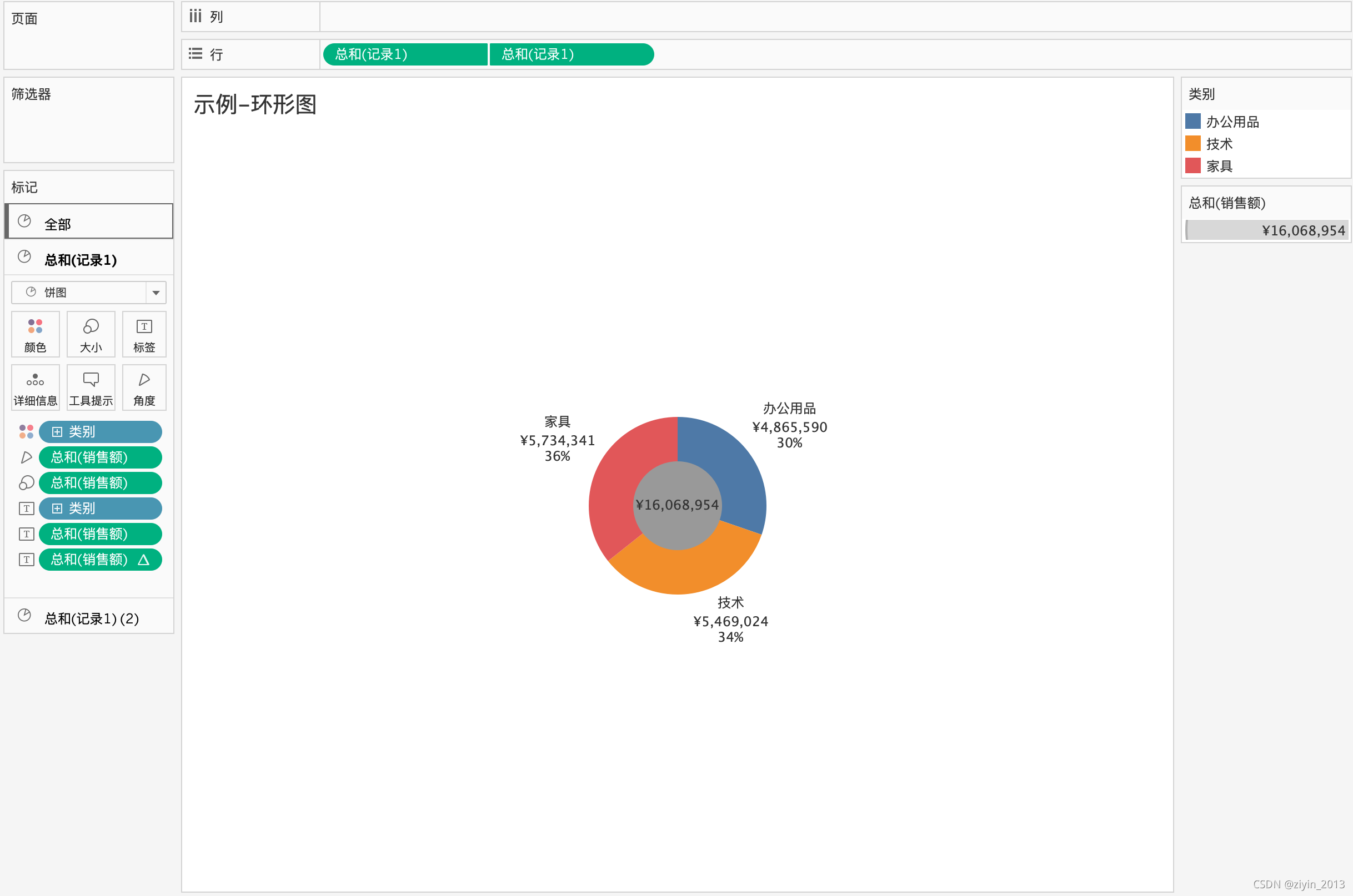

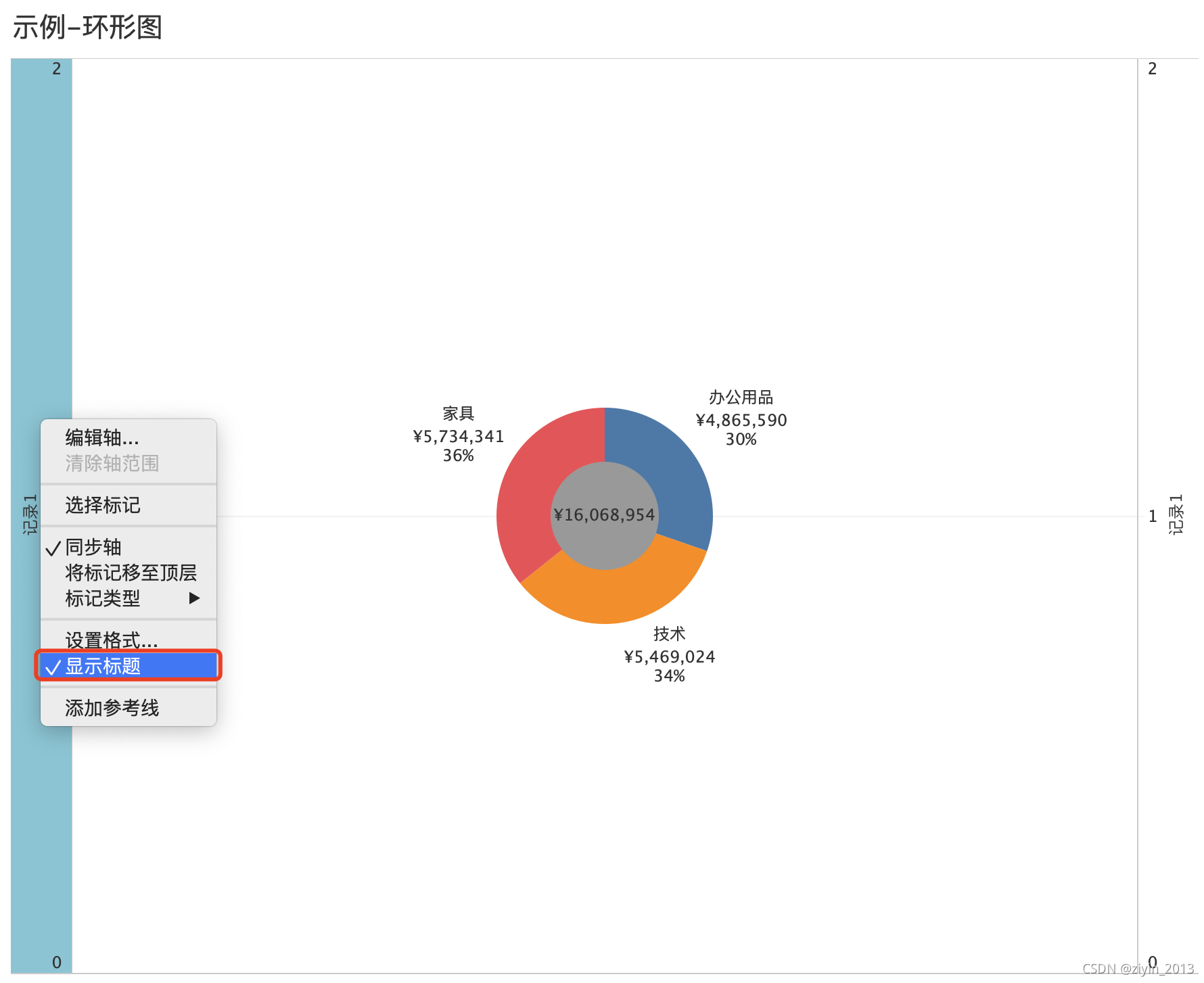

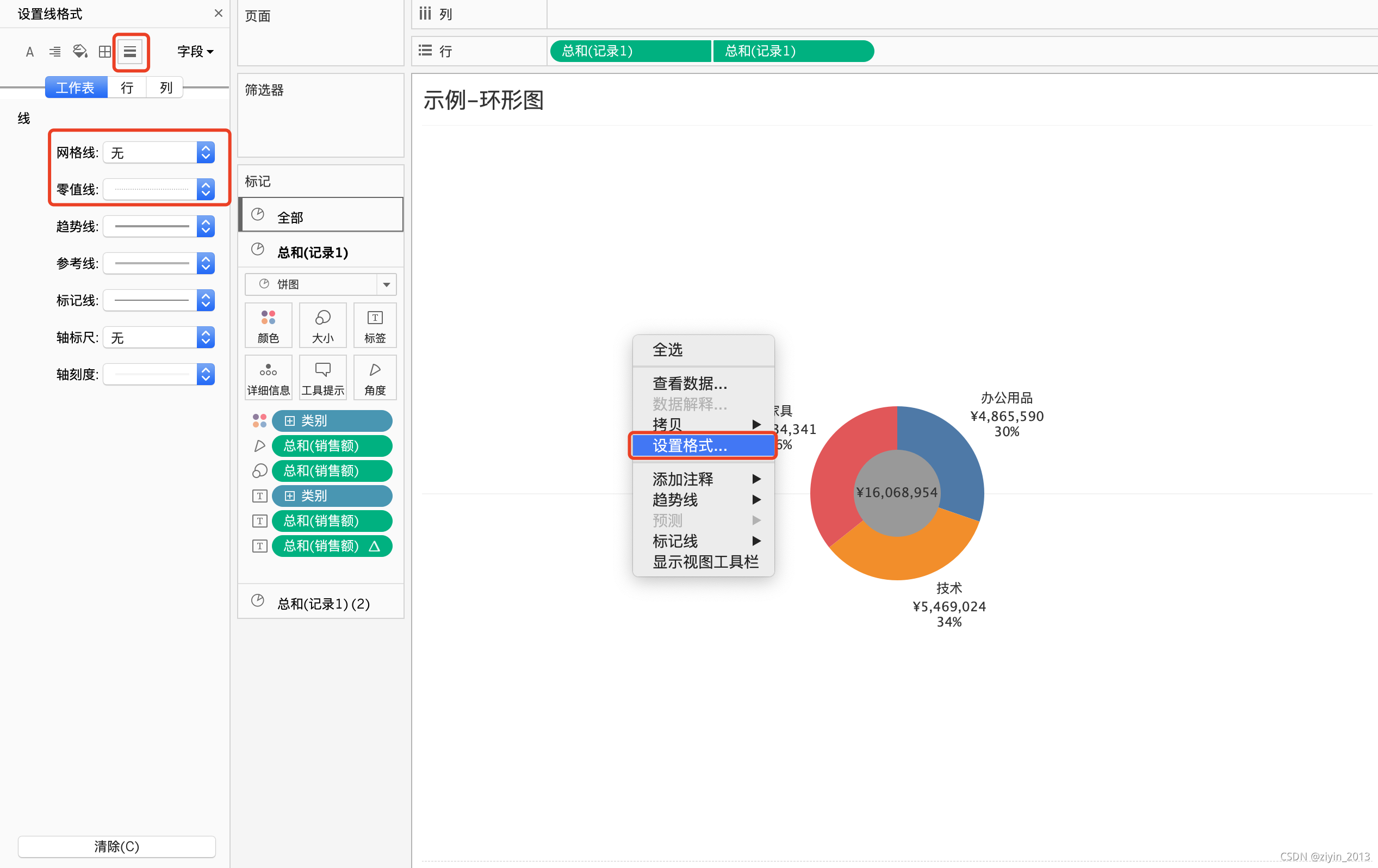

  • 轴只是为了辅助形成环形图,并没有实际含义,可以将其隐藏。右击轴,去掉显示标题勾选。另外,右击图–设置格式,去掉网格线、零值线,得到最终效果。
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    同样,环形图和饼图一样,比较适用类别较少时,对于类别较多时,可以像1.2节一样通过集、计算字段、参数等,仅显示TOPN,操作类似不再赘述。

ps:初衷是通过撰写博文记录自己所学所用,实现知识的梳理与积累;将其分享,希望能够帮到面临同样困惑的小伙伴儿。如发现博文中存在问题,欢迎随时交流~~
