软考笔记五、局域网与城域网

上节课考点回顾

1、 公共交换电话网PSTN

物理特性，电气特性，功能特性，过程特性

2、 公共数据网X.25

分三层【物理层，链路层，分组层】HDLC、ARQ（自动请求重发）,W（窗口值）

3、 帧中继网FR

在X.25的基础上，

工作在二层【物理层、链路层】

DLCI，拥塞控制

4、 综合业务数据网ISDN

三合一【音频、视频、数据】，

2B+D 155K  基本速率

30B+D  1.984M 基群速率

5、 异步传输模式ATM

五层

CBR  UBR  VBR  ABR

155M

信元53字节，VPI,VCI

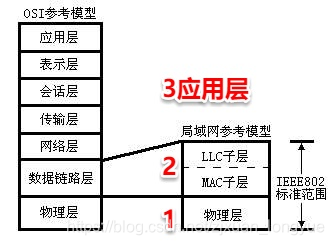

一、局域网体系和标准

1、 局域网：

单一机构所拥有的专用计算机网络， 中等规模地理范围



速度快【没有网络层、传输层、会话层、表示层】

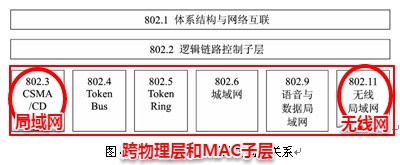

2、 LAN/MAN的IEEE802标准

二、数据链路LLC和MAC

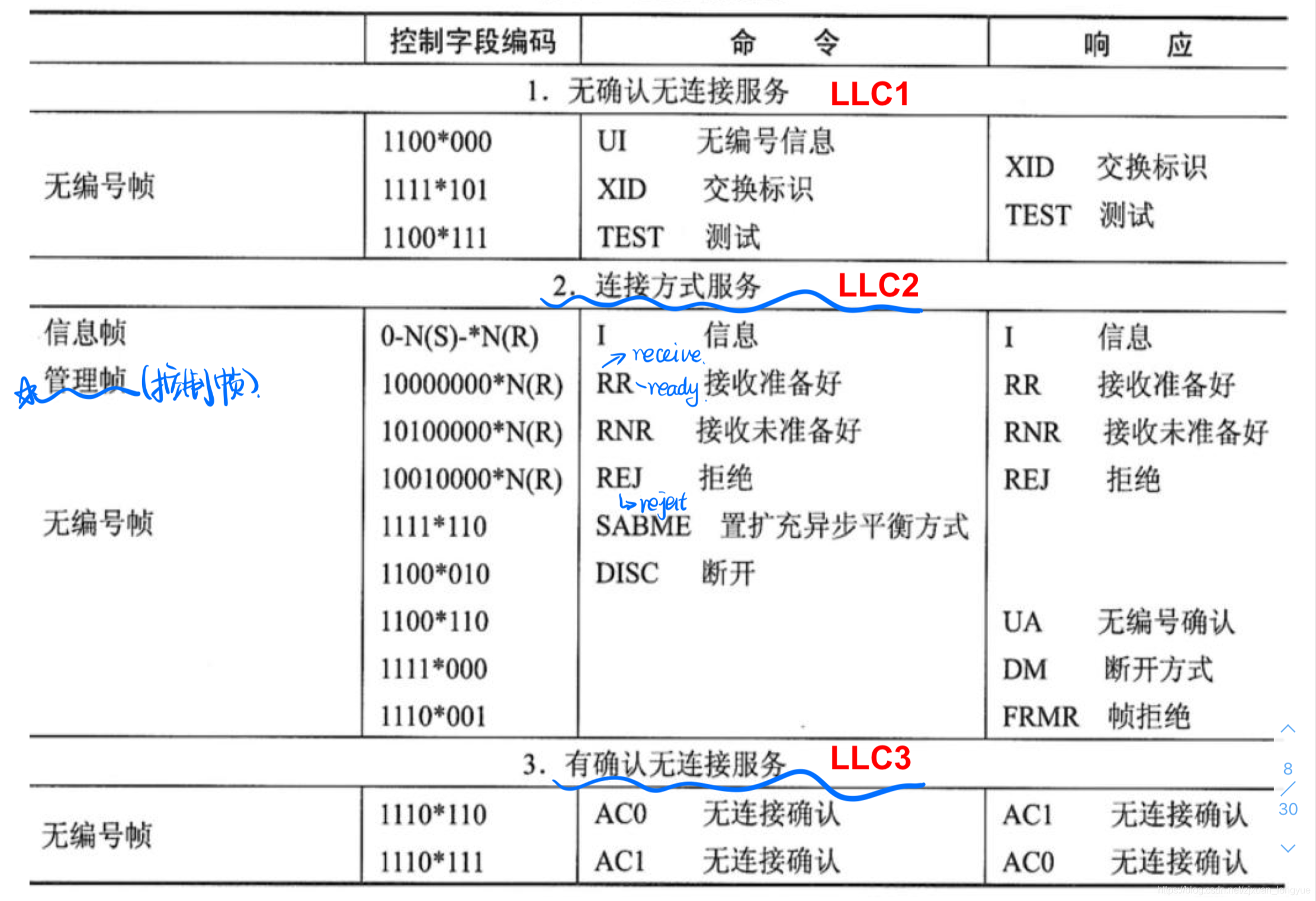

1、 逻辑链路控制LLC：

屏蔽不同的介质访问控制方法，向高层提供统一的服务和接口

LLC的地址是SAP



8位	8位	8位或16位	M*8位
DSAP	SSAP	控制	信息

I/G  =0单地址     =1组地址

C/R（控制请求字段）  =0命令       =1响应

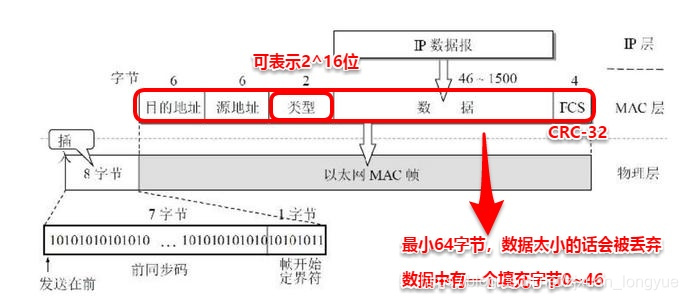

2、 介质访问控制MAC

MAC地址不可变，长度字段表示数据实际长度（最大1500），也可表示上层协议类型（1501以上的值）

3、 CSMA/CD协议



监听算法	信道空闲时	信道忙时	特点
非坚持型监听算法（好好先生）	立即发送	等待N，再监听	减少冲突，信道利用率降低
1-坚持型监听算法（霸道先生）【忙时一直监听】	立即发送	继续监听	提高信道利用率，增大了冲突
P-坚持型监听算法（和事佬）	以概率P发送	继续监听	有效平衡，但复杂

4、 最小帧长计算

L=2R*d/v

R：网络数据速率

d：最大段长

v：信号传播速度（200m/us）

二进制后退指数算法：

①考虑网络负载变化

②后退次数和负载大小有关

③重发次数最大为16，然后上报高层协议

三、交换式以太网

1、 以太网

交换式以太网核心部件是交换机（100M进线，出口每一个都是100M），有一个高速底板，插槽上有一些连接器，如E0/0   F0/1【插槽/接口】   G0/0/0【插槽/模块/接口】

【E：以太网10M   F：快速以太网100M   G：吉比特以太网1000M】

四、高速以太网

1、 快速以太网

802.3u标准，速率可到100M，FLP快速链路脉冲（发送脉冲【看是10M还是100M】，建立连接【是10M就换成10M，是100M就换100M】）

（优秀）

标准（T：双绞线    F：光纤）	传输介质	线对数	传输距离
100Base-T2	3类UTP	2对	100m
100Base-T4	3类UTP	4对	100m
100Base-TX	5类UTP（无屏蔽）	2对	100m
100Base-TX	STP（屏蔽）	2对	100m
100Base-FX	多模光纤	1对	2km（全双工）
100Base-FX	单模光纤	1对	40km（全双工）

2、 千兆以太网

802.3z标准，速率可达到1Gbps,兼容10M/100M以太网， 帧突发

（贼快）



标准	名称	传输介质	传输距离
IEEE802.3z	1000Base-LX	62.5 μm多模光纤	550m
IEEE802.3z	1000Base-LX	50 μm多模光纤	550m
IEEE802.3z	1000Base-LX	10  μm单模光纤	5km
IEEE802.3z	1000Base-SX	62.5 μm多模光纤	275m
IEEE802.3z	1000Base-SX	50 μm多模光纤	550m
IEEE802.3z	1000Base-CX	2对STP	25m
IEEE802.3ab	1000Base-T	4对5类UTP	100m

3、 万兆以太网

802.3ae标准，只支持光纤，只支持全双工【不产生冲突】，不采用CSMA/CD，可用于城域网



名称	传输介质	传输距离	特点
10GBase-S(Short)	50 μm的多模光纤	300m	850nm串行
10GBase-S(Short)	62.5 μm的多模光纤	65m	850nm串行
10GBase-L(Long)	单模光纤	10km	1310nm串行
10GBase-E(Extended)	单模光纤	40km	1550nm串行
10GBase-LX4	单模光纤	10km	1310nm 4*2.5Gbps 波分多路复用（WDM）
10GBase-LX4	50 μm的多模光纤	300m	1310nm 4*2.5Gbps 波分多路复用（WDM）
10GBase-LX4	62.5 μm的多模光纤	300m	1310nm 4*2.5Gbps 波分多路复用（WDM）

五、虚拟局域网VLAN

1、 概念

对物理网络进行分段而形成的逻辑网络，与用户的物理位置无关

2、 VLAN划分方式：

①、静态分配VLAN【常用】：基于端口

②、动态分配VLAN：基于MAC地址，网络层IP，规则策略（高层）

VLAN划分好处：

①、控制网络流量，抑制广播风暴

②、提高网络安全性，不同VLAN之间可做控制

③、网络管理灵活，用户可以随地接入网络（可随意变化）

不同VLAN之间通信：需要路由器或三层交换机

3、 VLAN标准802.1q（dot1q）



4、 VLAN两种端口

接入端口Access

中继端口Trunk
