STM32CubeMX生成的MDK项目无法调试运行的解决办法

开发环境描述

MCU：STM32G474RBT3

晶振频率：8M

STM32CubeMX ：6.14.0

固件库：STM32Cube FW_G4 V1.6.1

Keil ： V5.38.0

问题描述

最近使用STM32CubeMX开发STM32G474RB，配置了一个LED的程序测试，配置好cubemx后生成的MDK，编译烧录到stm32后无法成功点亮LED，进入debug后，发现程序直接就处于运行状态了，并卡在汇编的这一行：0x44820C00 0000      MOVS          r0,r0

无法进行任何调试，0x44820C00地址也是一个异常的地址。

一开始以为是没勾选MicroLIB，勾选后发现能调试了，但是卡在

uint32_t HAL_SYSTICK_Config(uint32_t TicksNumb)
{
   return SysTick_Config(TicksNumb);
}

systick初始化之后出了问题，随后发现，SystemCoreClock系统时钟等数值都不对

网上找了很多教程都无法解决，最后通过设置MDK解决，在此记录下来，与大家分享解决方法。

解决方法

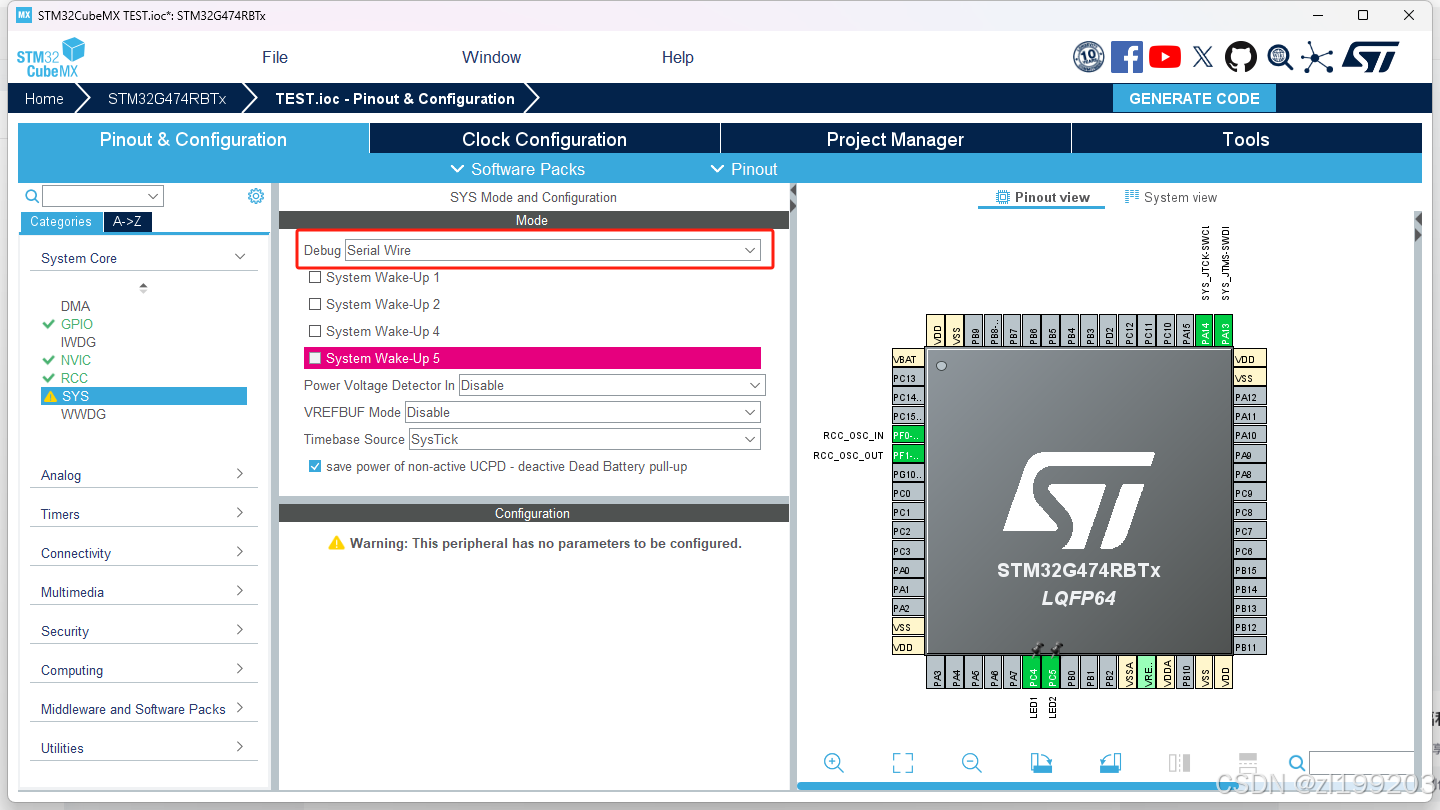

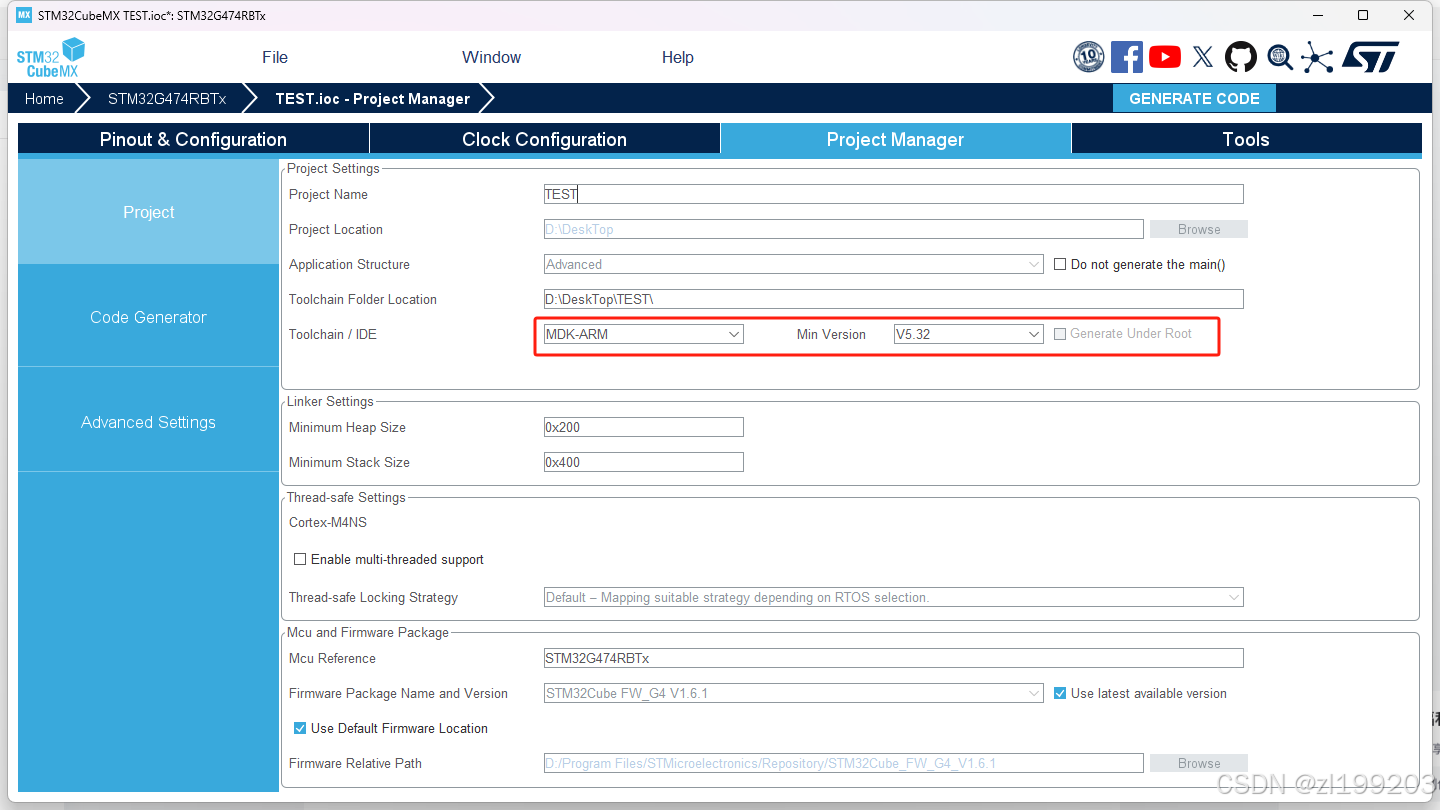

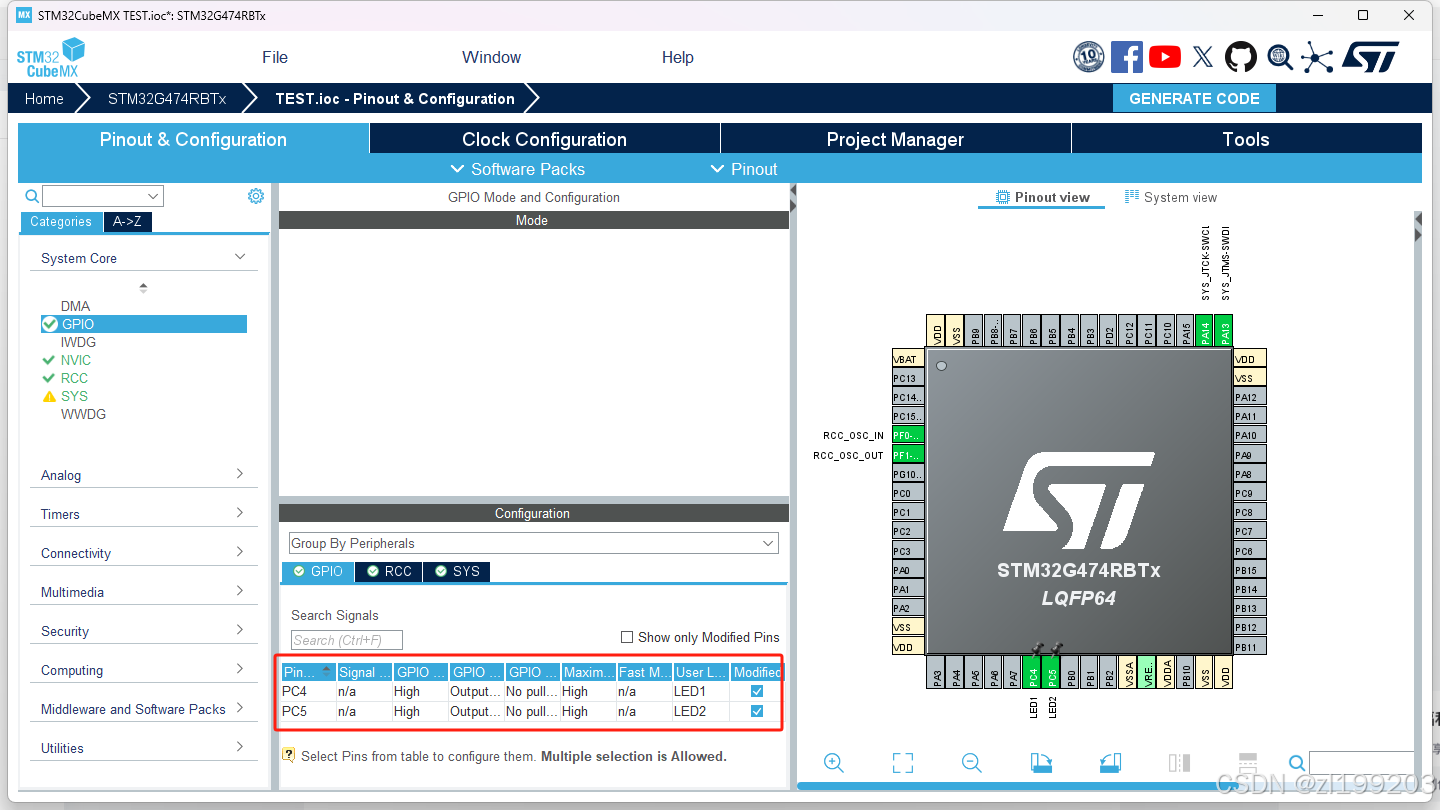

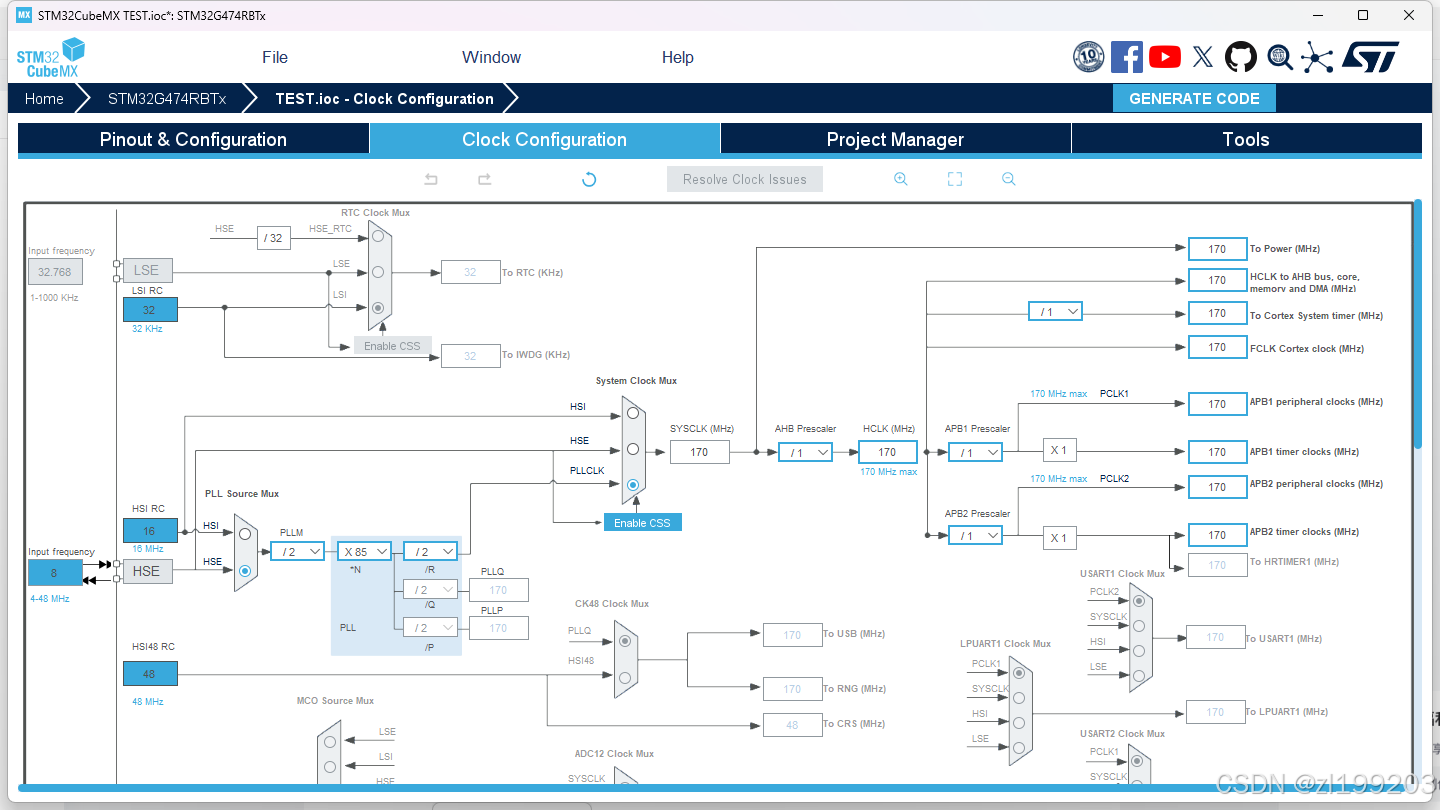

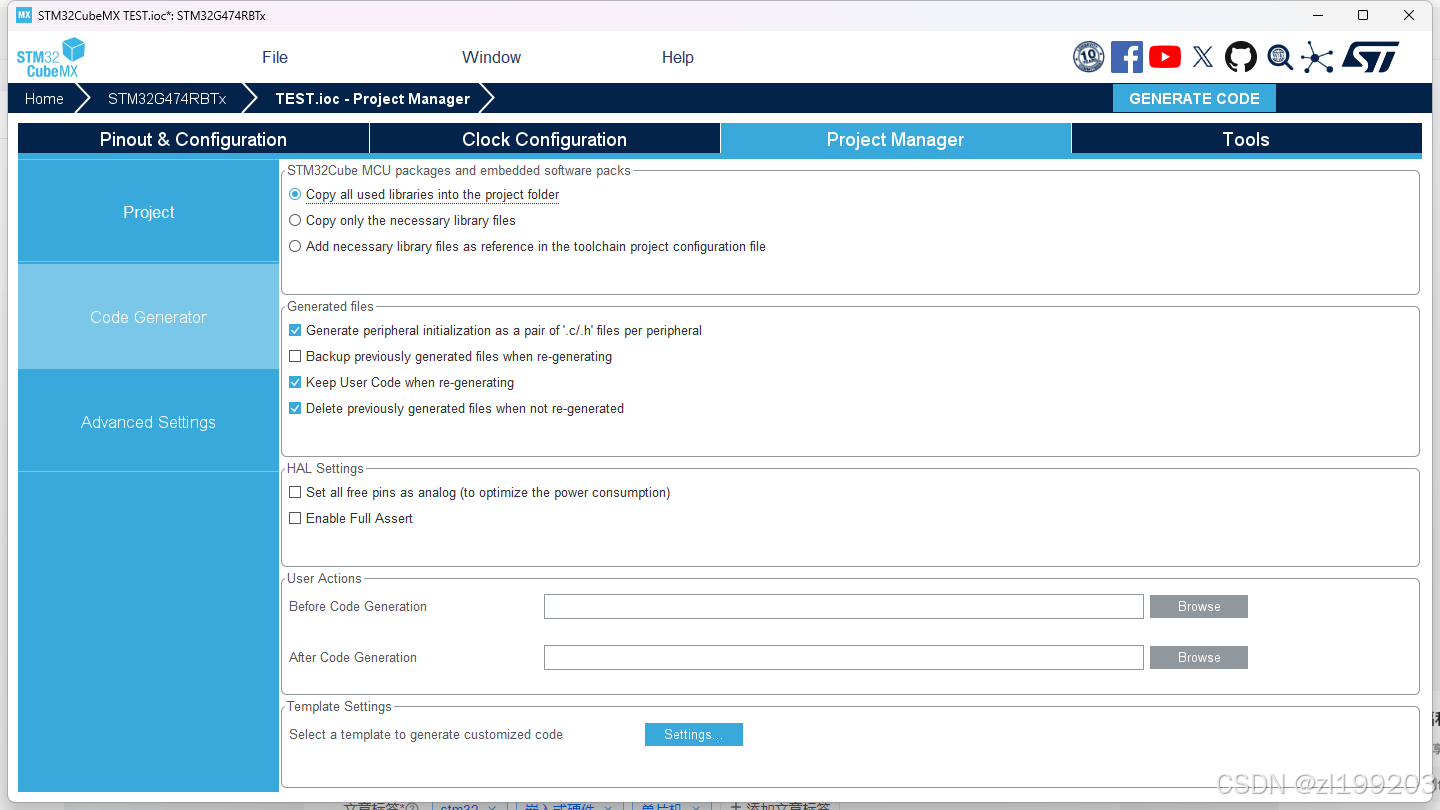

STM32CubeMX中仅配置了2个LED，RCC，SWD，此处仅放图，没什么特别的操作。

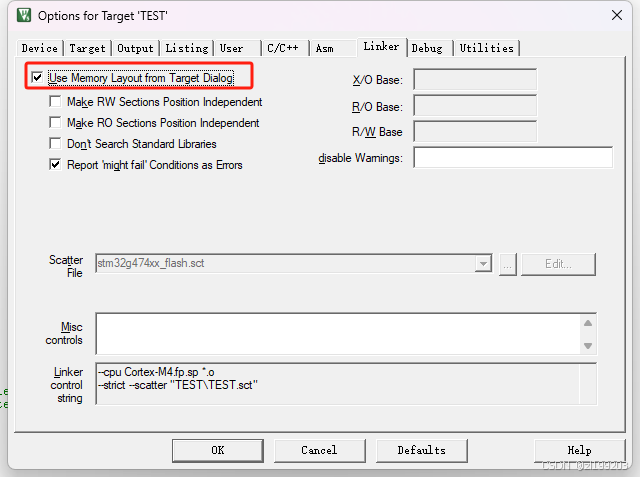

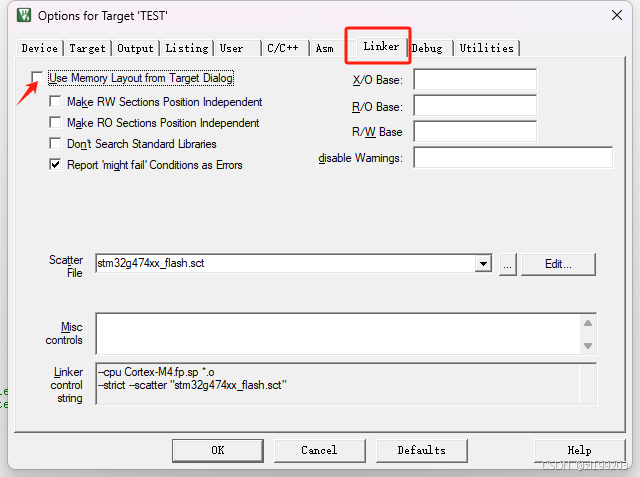

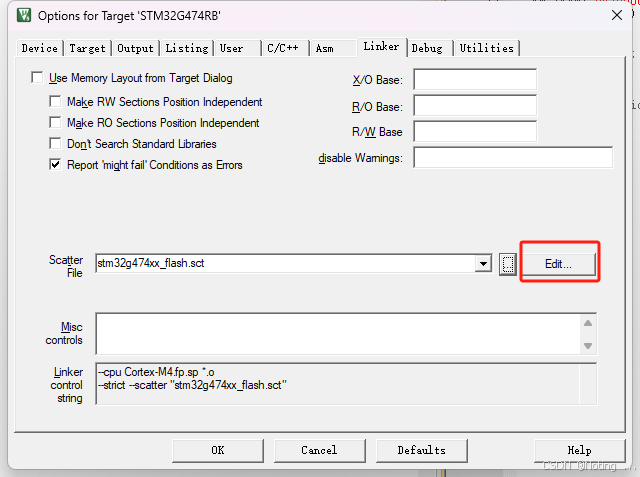

随后生成项目并打开keil，点击魔术棒，在Linker选项卡中，选中Use Memory Layout from Target Dialog，这一步很重要！之前种种异常都是因为这个默认没选中导致的，下面的那个sct文件是cubemx生成的，但是有问题，所以要选这个，使用Target选项卡中设置的Flash和RAM地址。

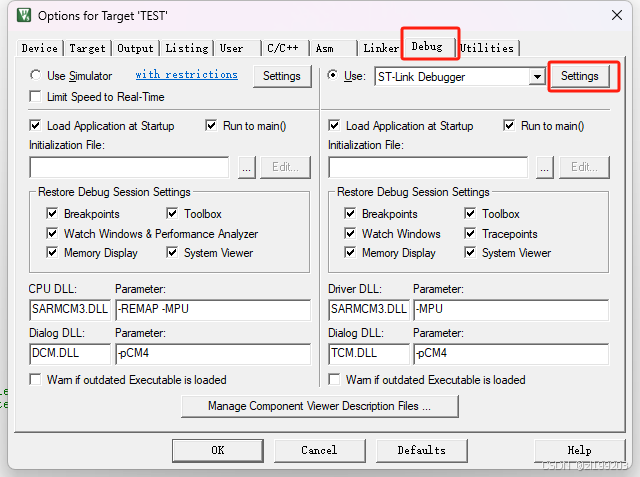

随后在Debug选项卡，选好调试器后，点开Settings，我用的STlink

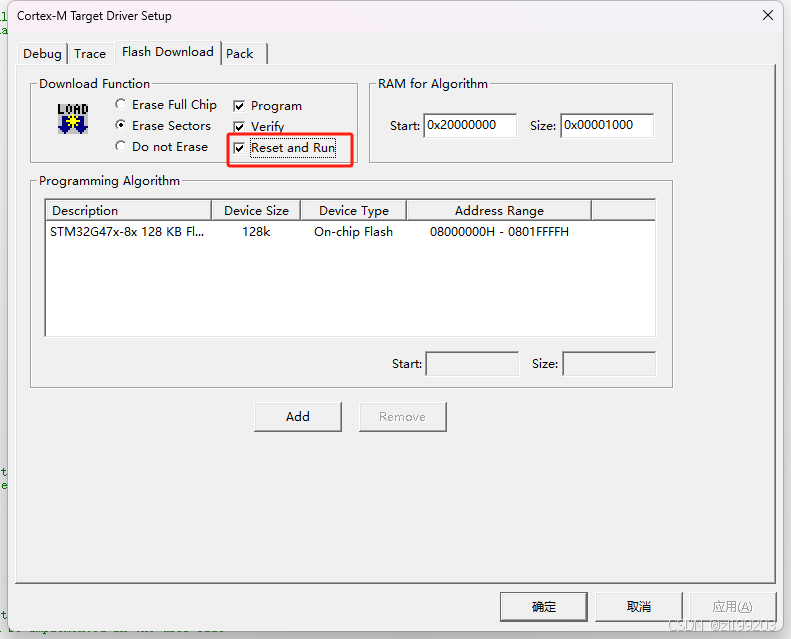

如图设置

确定退出后，在while(1)中插入点灯代码

		HAL_Delay(500);
		HAL_GPIO_TogglePin(LED1_GPIO_Port, LED1_Pin);
		HAL_GPIO_TogglePin(LED2_GPIO_Port, LED2_Pin);

烧录后即可看到LED闪烁了。

调试也没有问题了。

总结

解决问题的关键是

1、在Linker选项卡中，选中Use Memory Layout from Target Dialog

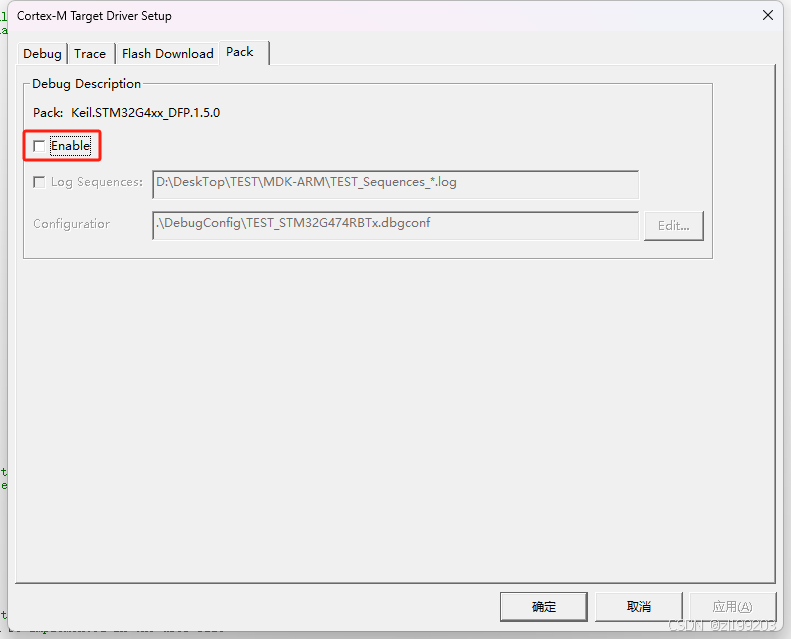

2、在Debug ——》Setting 中，Pack选项卡，取消选中Enable

原因嘛，应该是Cubemx生成的“stm32g474xx_flash.sct”文件有问题，有兴趣的可以自行对比Use Memory Layout from Target Dialog选中后生成的sct文件，Cubemx的bugs，习惯了就好了。。。

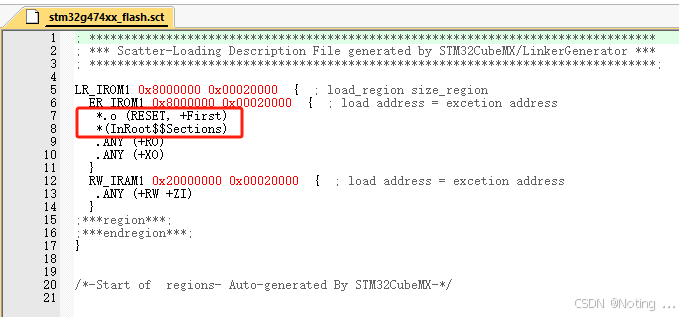

如图，经过对比可发现，Cubemx生成的.sct文件，少了方框中的两行，加上了也好了，也可以改这个文件，不然每次在Cubemx改动后重新生成项目，Cubemx都会把Use Memory Layout from Target Dialog去掉，还要再操作一遍挺麻烦的，改这个文件加两行代码也行。

   *.o (RESET, +First)
   *(InRoot$$Sections)
