一、交换机的硬件

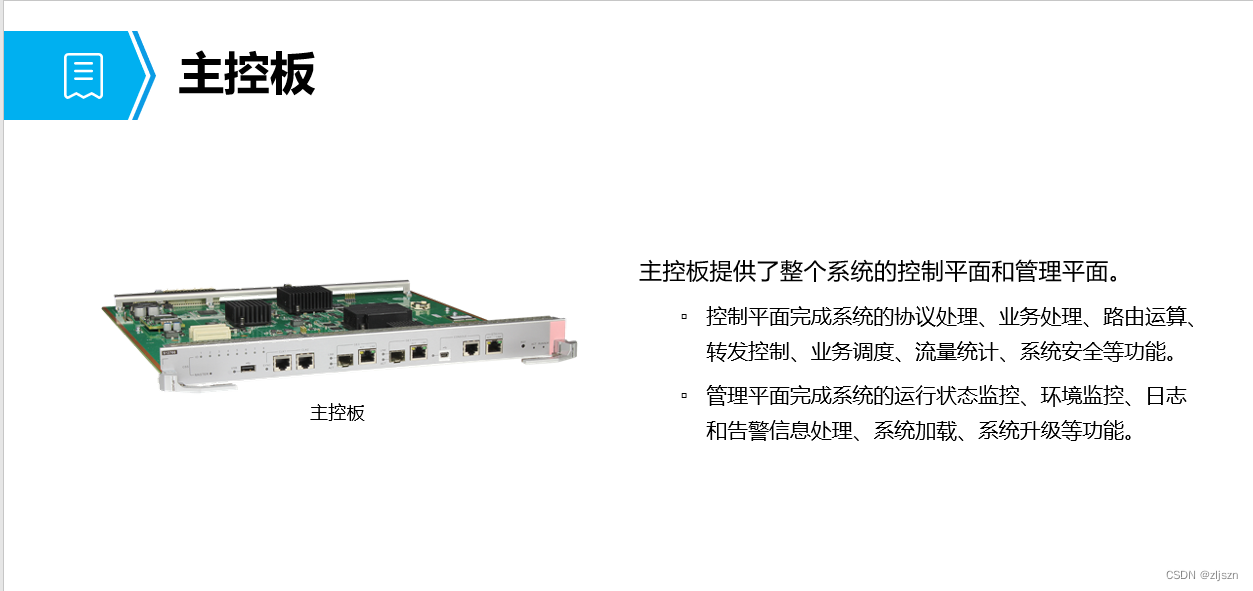

1.主控板
主控板:提供了整个系统的控制平面还有管理平面
2.交换网板
交换网卡:负责不同板卡之间的通信,也是负责整个设备的转发平面

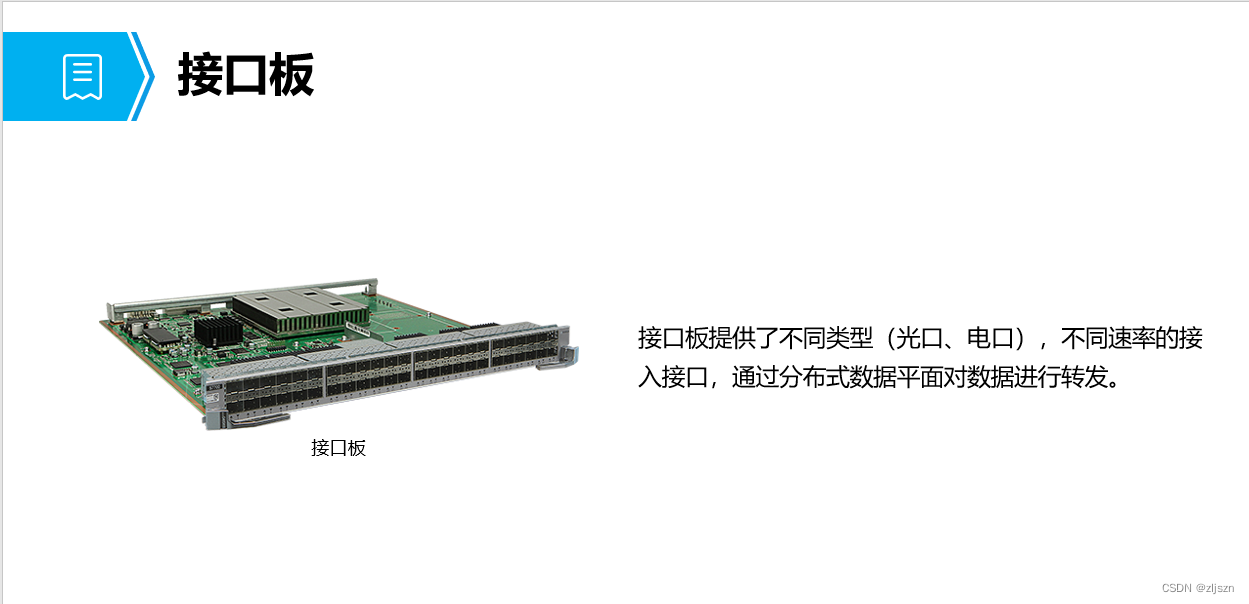

3.接口板
接口板:为终端提供多种不同的接入方式
二、交换机的四大平面

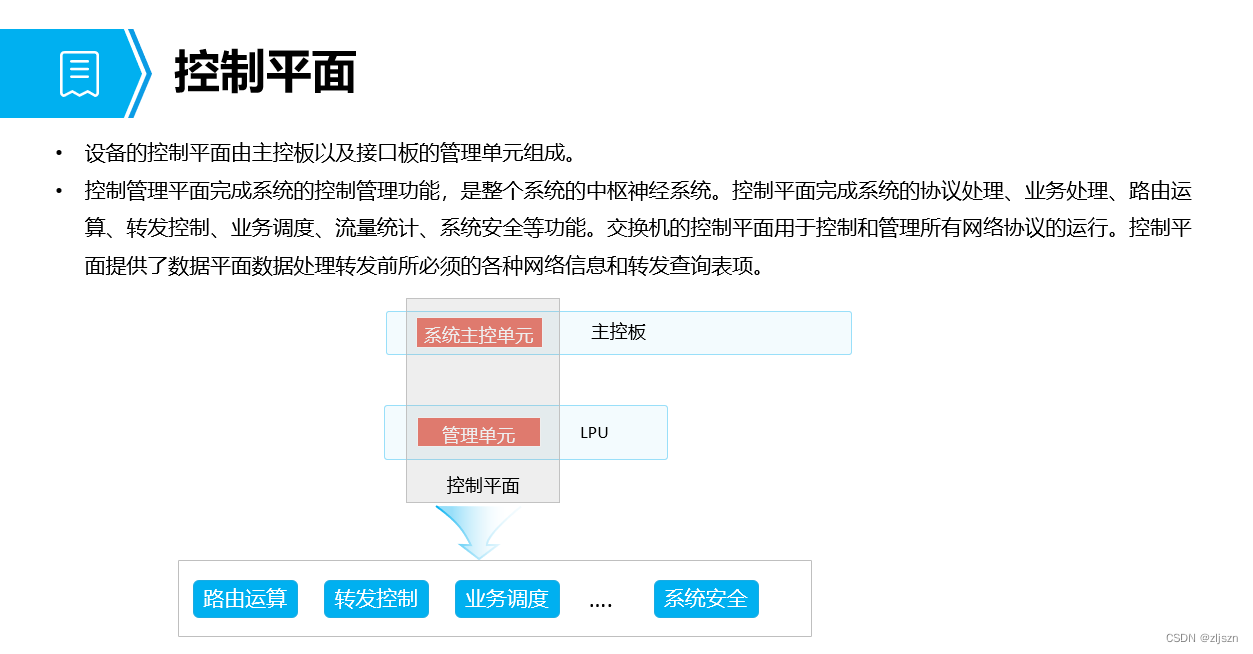

1.控制平面以及管理平面
控制平面:交换机的控制平面用于控制和管理所有网络的协议的运行以及运算,还会给数据平面数据处理转发前所需要的各种网络信息以及转发表项,是整个系统的中枢神经系统
管理平面:就是管理员可以通过什么方式去管理跟控制设备

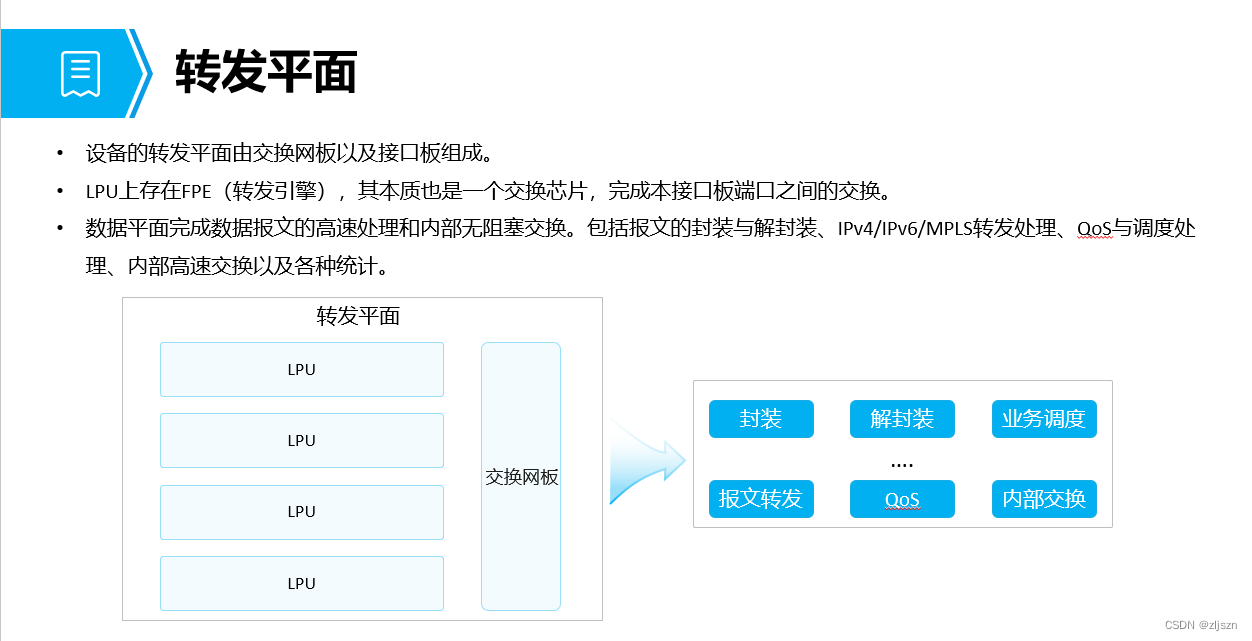

2.转发平面
转发平面:转发平面提供高速无堵塞的数据通道,实现各个业务模块之间的业务交换功能,交换机的基本任务是处理和转发交换机各个不同端口上各种类型的数据。ACL/QOS/组播/安全防护等各种具体的数据处理转发过程,都属于交换机转发平面的范畴
3.监控平面
监控平面:监控各个硬件的异常,如果某个硬件出现了故障那就可以把这个硬件给下架
