OPPO VOOC快充原理

1 USB 3.0标准A插头
USB 3.0连接器是基于USB 2.0改进而来的，这个设计给USB 3.0连接器带来了一些潜在风险，如果USB 3.0设备插入主机的速度太慢，3.0的针脚还没来得及被识别到，就会被主机判定成USB 2.0的设备。

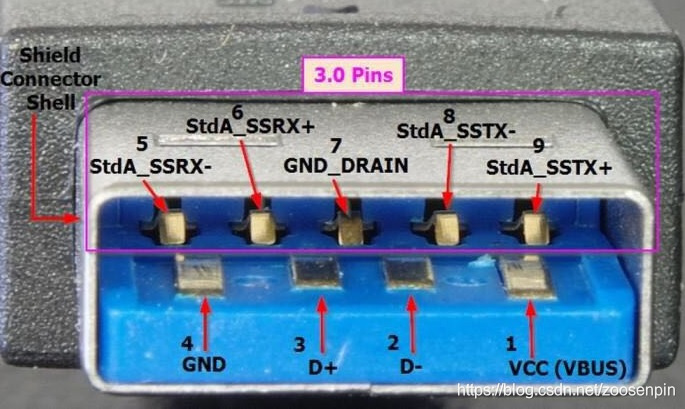

Figure 1-1 USB 3.0标准A插头

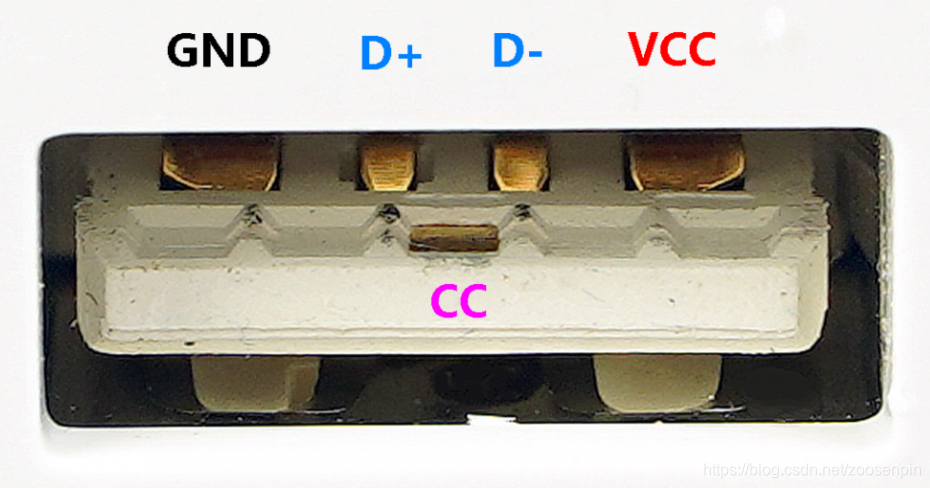

Figure 1-2 USB 3.0标准A插座实现PD协议

2 VOOC原理

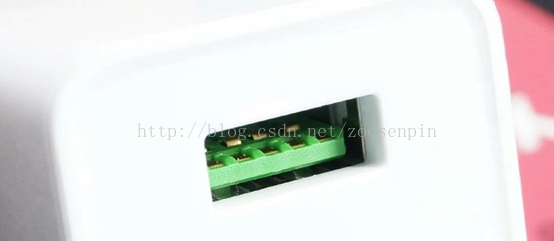

Figure 2-1 VOOC快充适配器

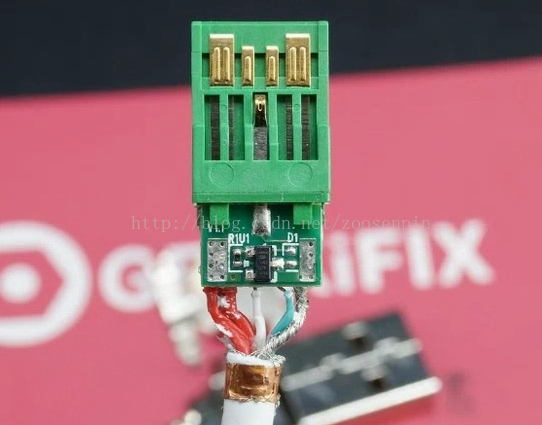

Figure 2-2 VOOC快充数据线

VOOC充电适配器利用了USB 3.0的socket，但是数据线认证只用了3.0的5根线中间的GND_DRAIN， GND_DRAIN线上接了一个TI的单线IC，里面存储了认证数据，充电时适配器内置的MCU通过单线读取里面的数据确认是否是OPPO原装数据线，是就使能VOOC快充。

利用GND_DRAIN可以说是借鉴了USB PD 1.0（需要检测线缆是否支持高电压高电流，例如20V@3A的rule）。区别是USB PD 1.0需要修改USB 3.0标准A插座，而VOOC不需要。由于USB-IF官方已经删除了USB PD 1.0规范，所以只能提供个网址如下。

新USB 3.0标准公布，提供100W供电能力。
https://www.chiphell.com/thread-731652-1-1.html

快充握手是通过DP/DM（CLK和DATA）来识别的，这个和QC / TI MaxCharge等是一样的。手机端的7pin示意：GND, GND, ID, DP, DM, VBUS, VBUS。

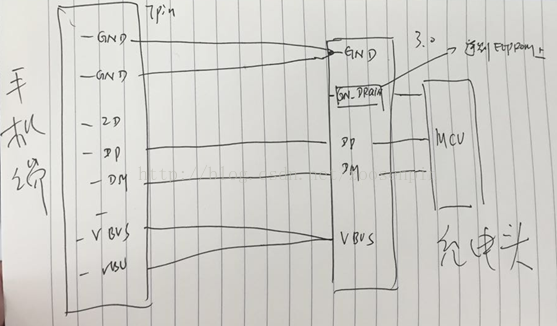

Figure 2-3 OPPO VOOC 7pin示意图

OPPO的电池是是2个电芯并联的（并联增加容量，串联增加电压），这样VOOC的7pin可以看成是2个VBUS的电流分流了适配器端的，然后2个VBUS流到2个电芯，类似于QCOM的Parallel Charging。

VOOC 是Voltage Open-Looped, Multi-Step Constant-Current Charging的缩写，意思是电压开环，多步恒流充电，大致原理如Table 2-1所示。

Table 2-1 VOOC充电电流变化过程

3 Abbreviations
iQOO: I Quest On and On, in 2019.3.1
vivo NEX：其命名来源于英文单词NEXT
VOOC: Voltage Open-Looped, Multi-Step Constant-Current Charging
