12通道温振信号采集卡

12 通道智能数据采集器，以下简称 SG-Vib-S12。

SG-Vib-S12  旨在帮助用户对工业生产中的设备健康状况进行监测与诊断， 降低因设备故障对生产过程产生的影响。SG-Vib-S12 输入同时兼容 IEP、ICP 两 线制、三线制（振温一体）传感器，使用 24 位分辨率对 12 路信号同步采集，并 且支持 8 路工艺量参数输入（2 路电流、2 路转速、4 路 PT100） ，使诊断结果 更加精确。SG-Vib-S12 采用 CS 传输模式，断线后自动存储，网页配置网络信息， 为用户定义好软件接口，方便用户快速开发，设备还带触摸屏和modbus 功能， 用户可以根据需求选择。

硬件参数：

硬件参数	参数说明
电源	+24V~+36V(不分正反)
功耗	+24 供电 4.8W（不带显示屏，显示屏电流 150ma）
输入	1~ 12 通道：支持两线制，三线制（振温一体）ICP、 IEP 传感器，电压输入范围- 10~+10V

	13 、14 通道：4~20ma  电流输入 15 、16 通道：转速输入 17~20 通道：三线制 PT100 输入
输出	1 路干接点输出：250VAC 5A
处理器	高性能 32 位 ARM 处理器+FPGA
ADC	24 位、采样率 256Hz~ 102.4KHz 动态范围 110dB 输入噪声小于 0.3mvrms@+10 12 路同步采集
通信	以太网：10/100M ，2000V  电磁隔离 RS485：预留 485  口，用户可根据需求定制
存储	4Gb SDNAND(大小可选)
工作温度	-25℃ ~+75℃
存储温度	-40℃~+85℃
安装方式	导轨或固定位置安装
外形尺寸	185mm   x181mm    x39mm
软件参数	参数说明
网口	提供协议，方便用户开发
上位机	支持 Win XP/7/10 操作系统 可供用户测试 SG-VIB-S12 各项硬件参数是否正常， 加速度、速度波形显示。

NET100M	10/100M 网口通信、设备为客户端模式
WIFI	WIFI 天线（预留功能，未开发）
A 、B	RS485 接口（可根据用户需求定制）
NC	未启用
PE 或大地标志	大地线，接入可增加设备抗干扰能力
POWER	电源输入+24V~+36V ，不区分正反接

指示灯参数：

名称	指示灯说明
POWER	电源指示灯，常亮说明电源正常
SYSTEM	系统指示灯，闪烁表示系统工作正常
CONNECT	连接指示灯，表示 TCP 服务器连接成功
COLLECT	采集指示灯，灯亮表示在采集

名称	接口说明
RSTART	重启，按下可重启设备
RESET	长安 5s  以上复位系统配置：复位网络信息和显示屏配 置。
CHx	通道号

VIN	两线和三线制 ICP 、IEP 传感器正极
TEMP	三线制传感器温度线
GND	地线，所有传感器负极。
MA	4~20ma 输入正
SPEED	转速输入+  范围 +-20V
RD+	三线制 PT100RD+
RD-	三线制 PT100RD-
COM	三线制 PT100 公共端

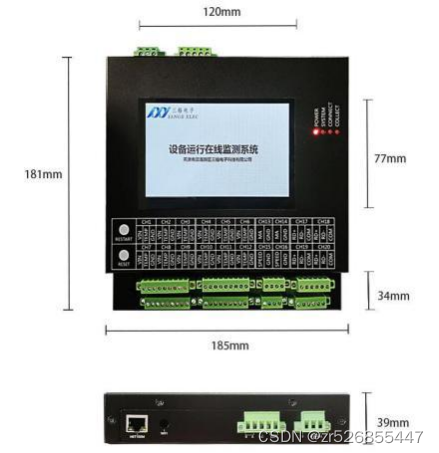

产品尺寸图

长 185mm*宽 181mm*  高 39mm 其他细节尺寸见硬件尺寸图

网络配置

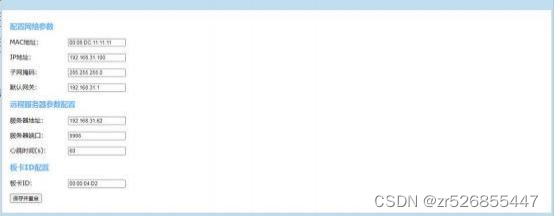

设备出厂IP 地址为 192.168.31.199，用户可在网页输入此 IP，进入 SG-Vib-S12 的网络配置页面，如下图所示：

如果进入失败，请确认电脑 IP 和设备 IP 是否在同一网段。

配置网络参数为配置本机 IP 地址等信息，远程服务器参数配置为服务器 IP 地址等信息，心跳时间根据用户程序设定，即设备与服务器多长时间不互发心跳 就会断开与服务器的链接。板卡 ID 每个设备必须为唯一，是服务器和设备通信 的重要标识。点击保存并重启按钮更新设备信息。

如果用户忘记了自己设的 IP 信息，可长安 RESET 键恢复出厂设置，IP  即更 改为 192.168.31.199。
