mapgis10-11.1

地图文档中只是包含图层的引用，即存储当前地图的图层路径、符号系统、视图状态、图形修饰等信息，但并不存储真实的数据层。

图层（Layer）是地图（Map）的基本组成单位。图层可以是要素图层，也可以是栅格图层。要素图层有点、线、面3种显示不同类型要素类的图层，也有专题图层，如显示拓扑检查结果的图层、网络分析结果图层等；栅格图层是航片、卫星遥感影像、数字高程模型、普通图片等。

要素类、图层、要素数据集：

要素，地图中主要包括点，线，面三要素。要素类是shp格式文件，里面存储的类只能有一种，或是点或是线或是面。要素类对应一个图层文件。事实上，某一要素或者是某类要素是通过图层来表现的。
要素数据集是公用一个通用坐标系的相关“要素类”的集合，它们没有后缀名，存储在库文件内，用于按空间或主题整合相关要素类，它们的主要用途是将相关的要素类编排成一个公用的数据集，用以构建拓扑，网络数据集，地形数据集或集合网络。



一、地图文档，简单要素，shp数据，瓦片数据可视化

几种可视化的区别：

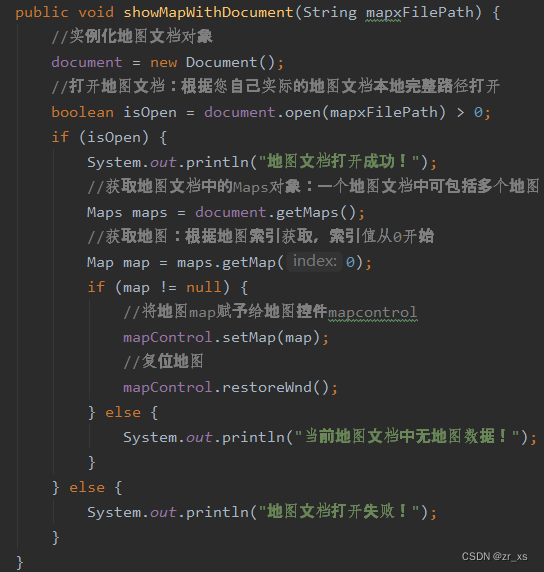

1.地图文档：

boolean isOpen = document.open(mapxFilePath) > 0; //打开地图文档

二维map：

Maps maps = document.getMaps();
//获取地图：根据地图索引获取，索引值从0开始
Map map = maps.getMap(0);
if (map != null) {
    //将地图map赋予给地图控件mapcontrol
    mapControl.setMap(map);
    //复位地图
    mapControl.restoreWnd();

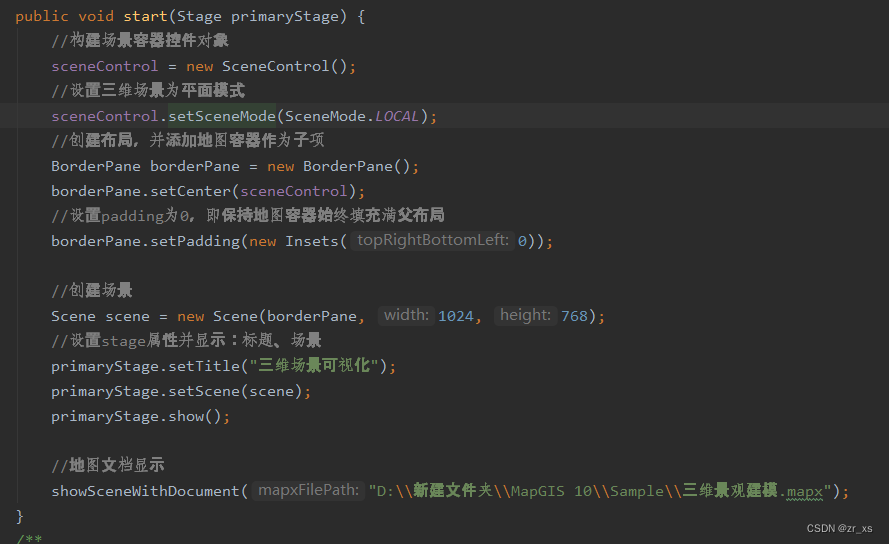

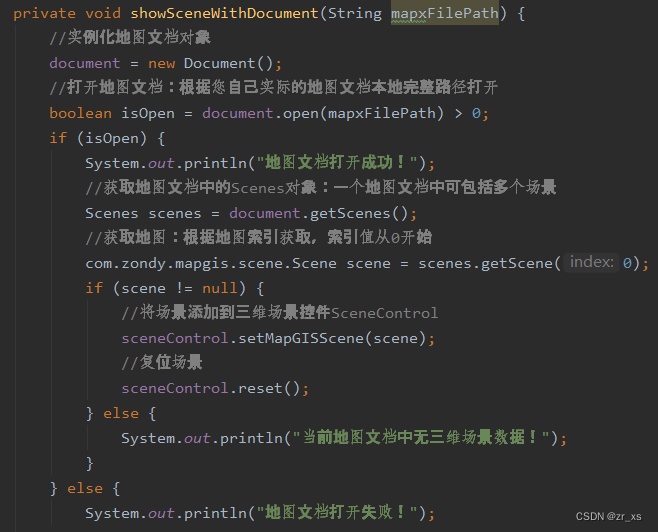

三维场景：

Scenes scenes = document.getScenes();
//获取地图：根据地图索引获取，索引值从0开始
com.zondy.mapgis.scene.Scene scene = scenes.getScene(0);
if (scene != null) {
    //将场景添加到三维场景控件SceneControl
    sceneControl.setMapGISScene(scene);
    //复位场景
    sceneControl.reset();

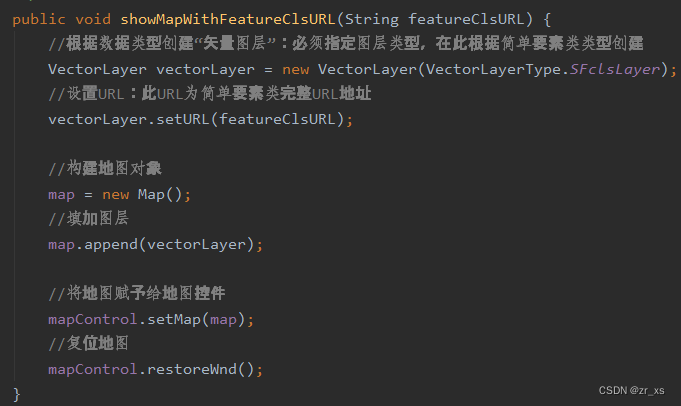

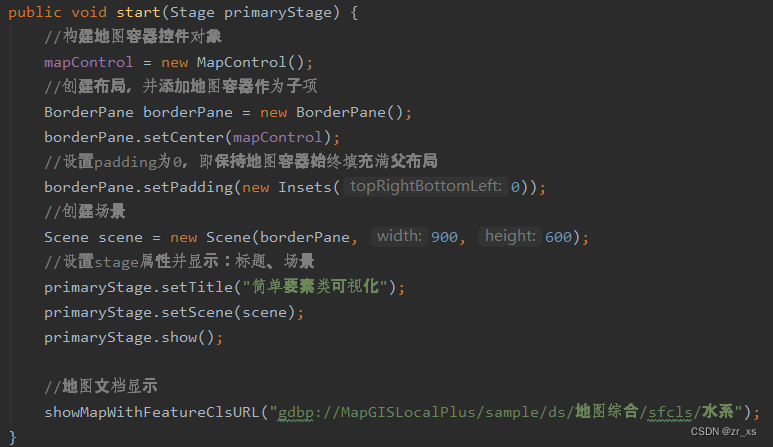

 2.简单要素：

//根据数据类型创建“矢量图层”：必须指定图层类型，在此根据简单要素类类型创建
VectorLayer vectorLayer = new VectorLayer(VectorLayerType.SFclsLayer);
//设置URL：此URL为简单要素类完整URL地址
vectorLayer.setURL(featureClsURL);
//构建地图对象
map = new Map();
//填加图层
map.append(vectorLayer);

方法一：根据简单要素类URL创建图层显示，此方法最简单快捷，无需连接数据源、打开数据库等操作

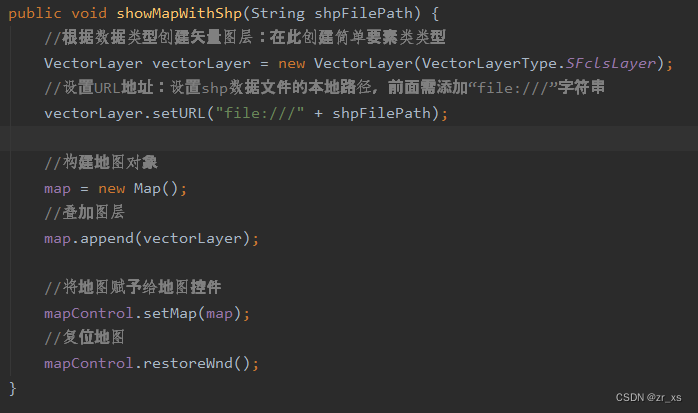

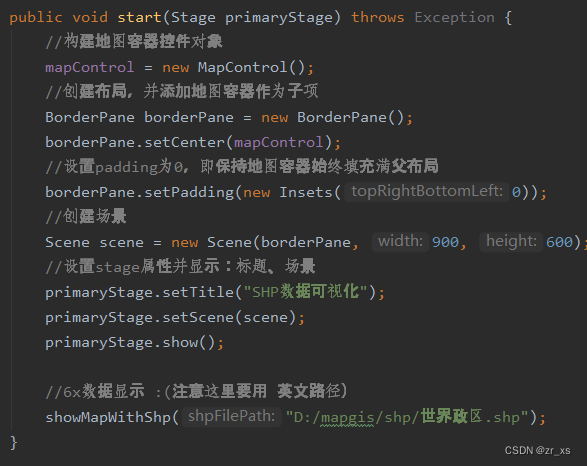

 3.shp数据：

//根据数据类型创建矢量图层：在此创建简单要素类类型
VectorLayer vectorLayer = new VectorLayer(VectorLayerType.SFclsLayer);
//设置URL地址：设置shp数据文件的本地路径，前面需添加“file:///”字符串
vectorLayer.setURL("file:///" + shpFilePath);

//构建地图对象
map = new Map();
//叠加图层
map.append(vectorLayer);

 4.瓦片数据

接口：

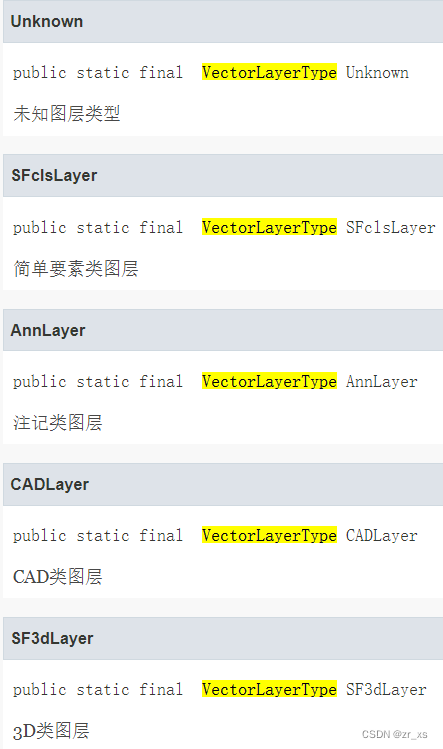

【1】矢量图层  ：VectorLayer类

构造函数：public VectorLayer(VectorLayerType layerType);

二、要素编辑（添加要素【点、线、面、注记】到简单要素类）

添加：自己创建注记要素  添加到该要素类

目的：对要素类  中的要素进行 更改、添加、删除

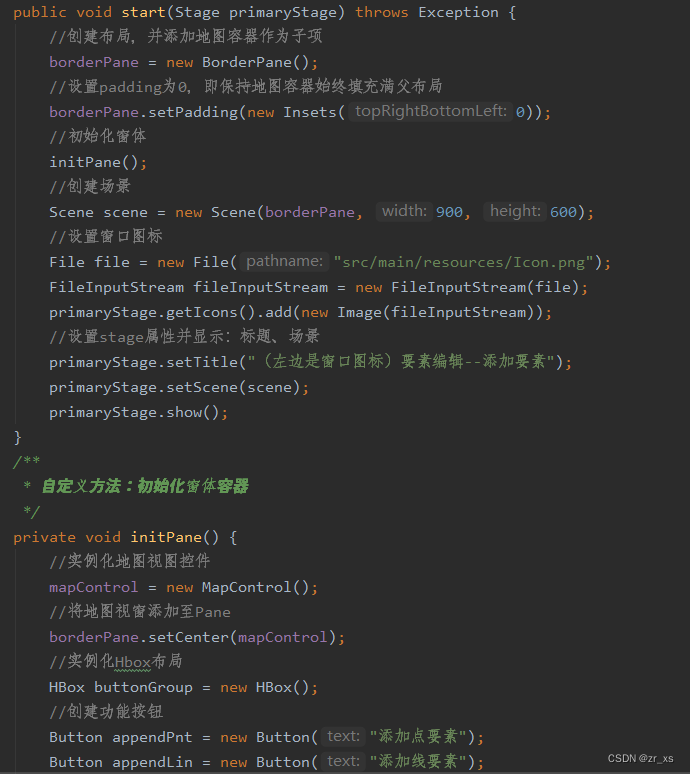

创建布局-->初始化窗体（窗体的按钮有对应的 更改、添加、删除要素事件）

-->创建场景 -->显示标题、场景：

添加 要素事件里面（里面有：

更改要素后，会 显示该要素到地图上：

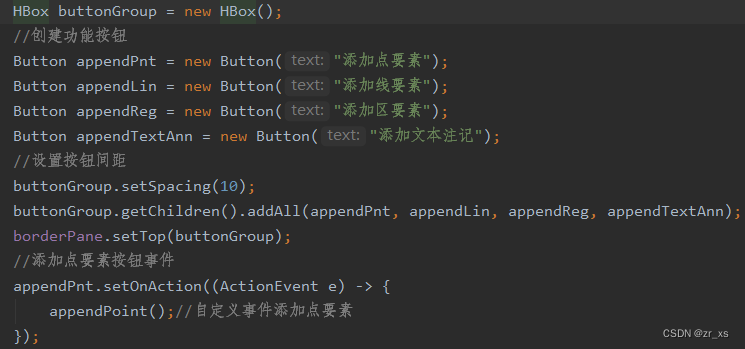

 1.hbox

javafx hbox组件是一个布局组件，它将其所有子节点（组件）放置在一个水平行中。Java HBox组件由类javafx.scene.layout.HBox .表示

此HBox在水平行中相邻布置两个按钮实例。

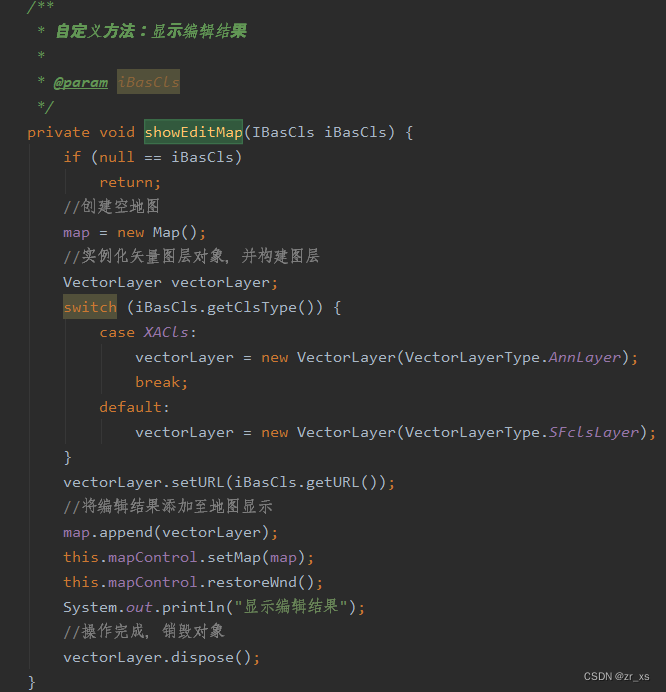

 2.显示要素在图层上思路：

创建要素实例对象（设置该对象的属性的值）-->创建map在map中添加要素实例对象 -->在mapControl.setMap(map);

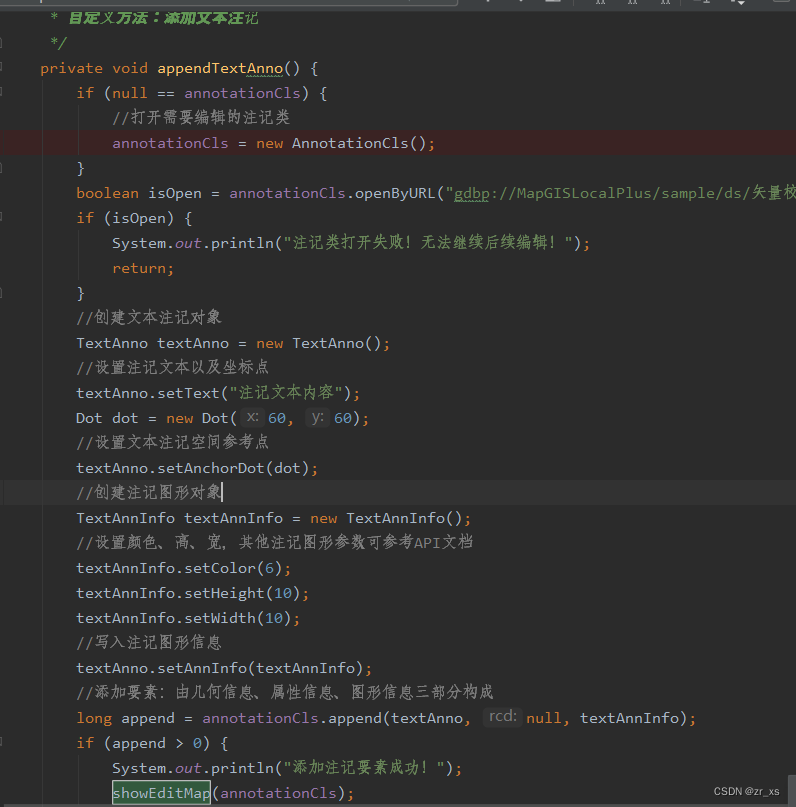

3.  annotationCls ：要素中的注记类对象

openByURL(String url)  ：用URL方式打开类

annotationCls.append(textAnno, null, textAnnInfo);：添加对象 ；

geom - 对象几何信息；rcd - 对象属性信息；inf - 对象的图形信息

        3.1 TextAnno  ：实现对文本注记的相关操作  （文本）

        3.2TextAnnInfo类  字符串注记参数信息     （图像）

4.SFeatureCls类  地理数据源 （点、线、面，矢量、栅格等）

FeatureCls.append(geoPolygon, null, regInfo)： 添加对象 ；geom ： 对象几何信息；rcd : 对象属性信息；inf : 对象的图形信息

二、1：

添加：.append(textAnno, null, textAnnInfo)

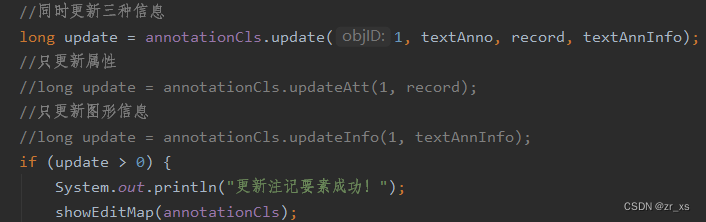

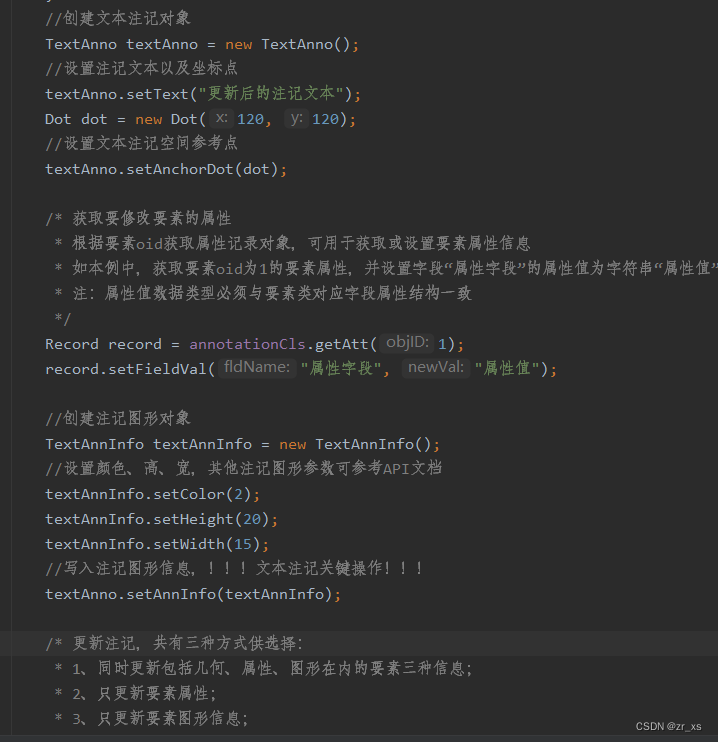

更新：  用.update(1, textAnno, record, textAnnInfo)

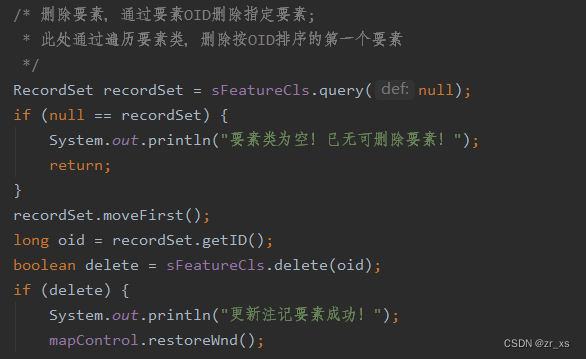

删除： 通过 要素id 删除 要素类中的要素

sFeatureCls.delete(oid);



三、空间查询 (查询的 几种方式---  通过 点条件、多边形范围条件、属性查询）

  1.QueryDef类 查询条件对象
//构造查询条件对象
QueryDef queryDef = new QueryDef();

//设置属性查询条件，参数为查询条件SQL语句字符串
queryDef.setFilter("mpPerimeter > 5000")

//查询：调用简单要素类对象SfeatureClsZ中的query方法，传入查询条件对象即可查询
RecordSet recordSet = SfeatureCls.query(queryDef);

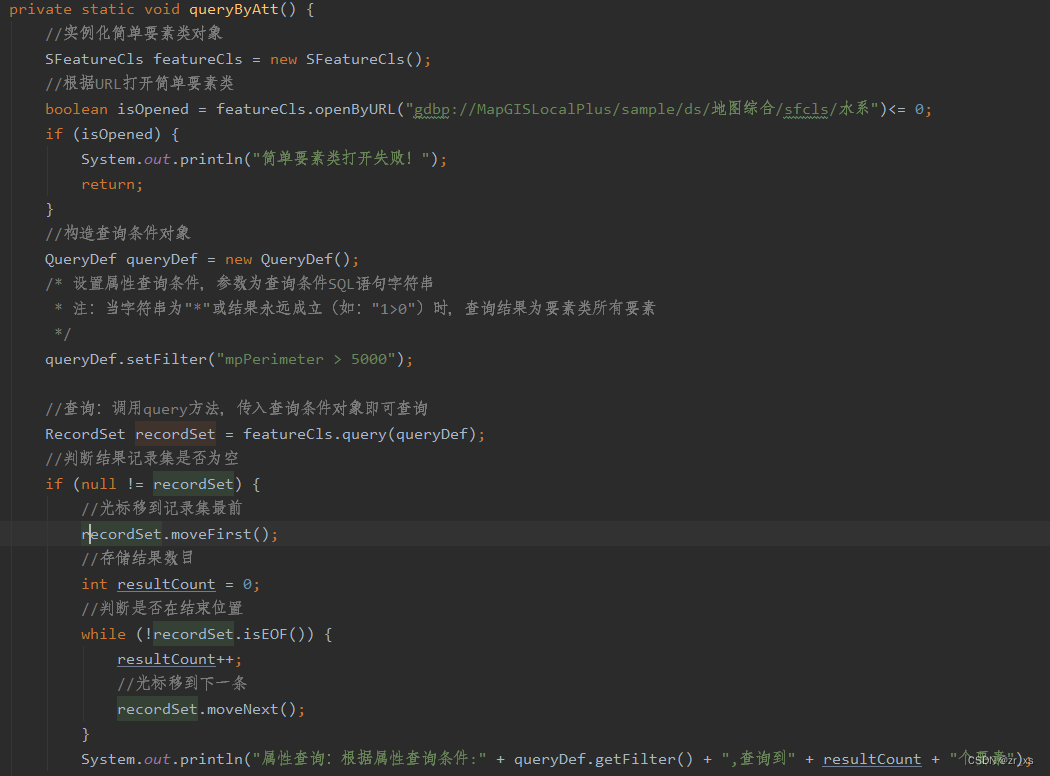

根据属性条件查询要素：

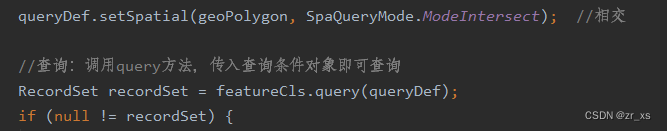

多边形范围实现要素查询:  （构建一个多边形 框， 查找在这个多边形里的要素个数）



点查询：

混合查询：同时通过  属性 和  矩阵查询：
