面向对象分析之类图

面向对象分析之类图

类图（Class diagram）的开发是面向对象分析与设计中最重要的工作。在OOA阶段，将针对问题域和系统责任开发一个与实现平台无关的类图，其工作包括：从问题域中发现对象，建立对象的类；定义每个类的属性和操作；建立类之间的继承、聚合、关联和消息等各种关系。
本项目通过经典教学案例——酒店管理系统来依次闯关，将酒店管理系统的案例分析与构建类图完美融合在一起，让学生通过教学案例来完成类图的构建，能够让学生准确掌握案例中各个对象之间的关系，理解对象和类的概念及其应用和类的抽象思维，真正的培养学生业务抽象能力、实际构图能力。

第1关：类图题目初体验

基于软件工程课程特点，提出与时代紧密结合的教学思路，从课程理论和实践两个角度，探讨其中蕴含的关键时代元素，阐述如何将时代背景素融入专业课程，实现教书育人两大功能的统一。
[第一关]选择：调查研究能力

第2关：请画出客户类（包括属性和操作）

任务描述

本关主要考查面向对象分析的基本思想以及类图（Class diagram）的构建，能够从问题域中发现对象，建立对象的类。通过本关的学习，能够培养学生业务系统的抽象能力、建模能力。

闯关要求

使用starUML工具，请画出客户类及其属性、操作，属性标出id即可（private），操作有维护个人基本信息、获取酒店信息、撤销订单、查看订单信息、提交订单、评价酒店服务（见下表）。

闯关详细说明

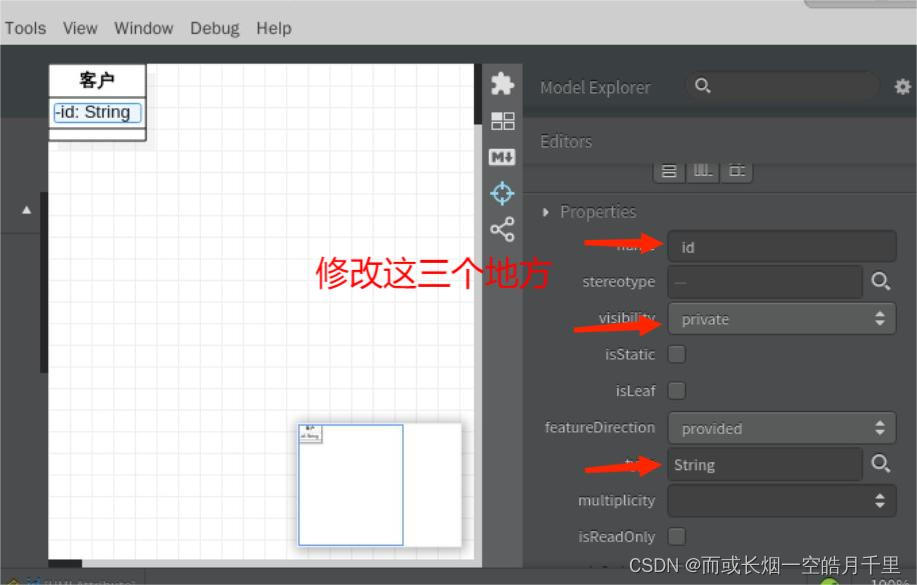

属性为id，private.
操作为saveUserInfo，getHotelInfo,cancelOrder,getOrderInfo,submitOrder,assessHotelService.操作均为public。
将画好的模型保存到workspace/myshixun/submit/submit_step1/下，并命名为step1，格式为mdj。

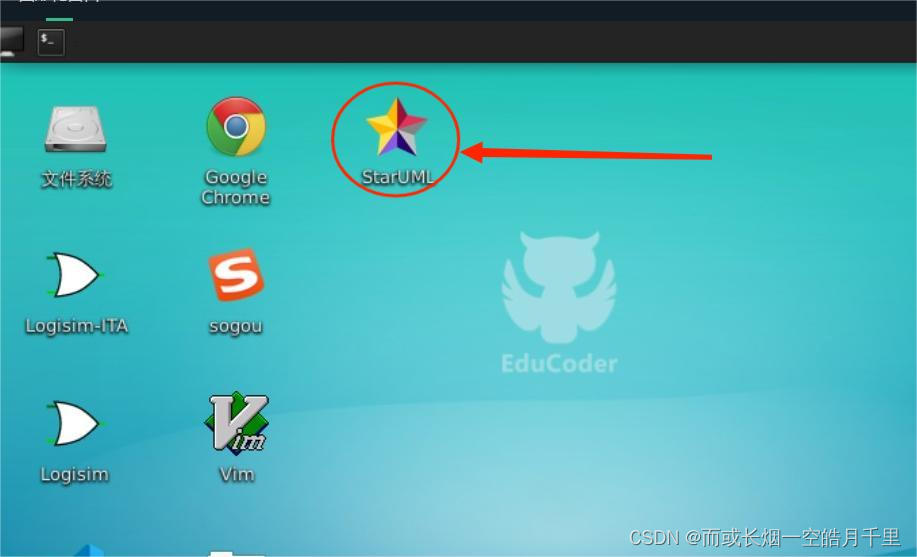

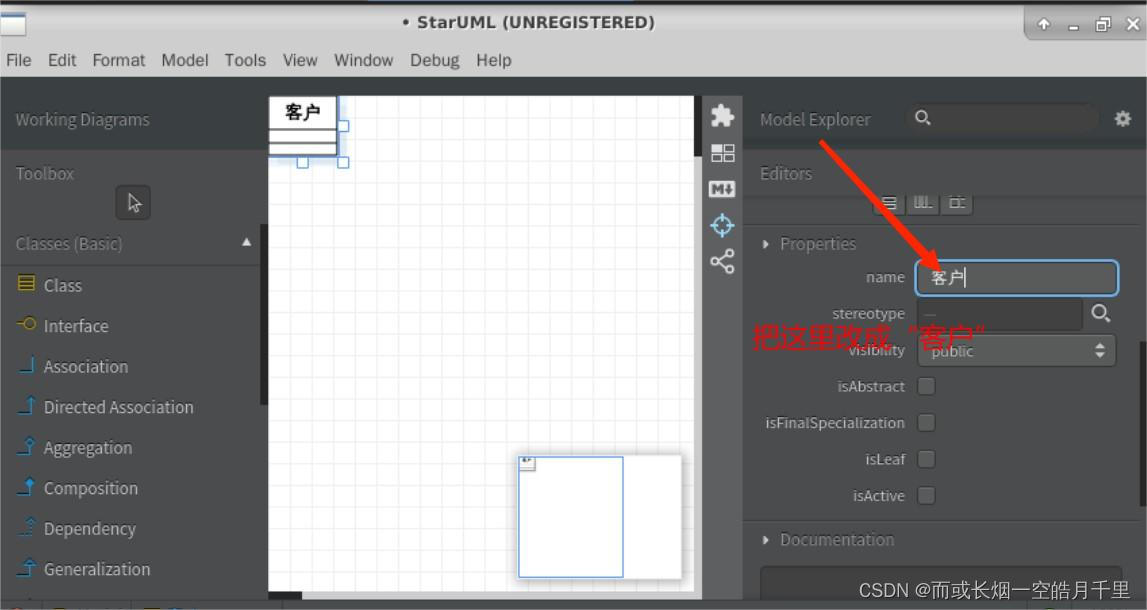

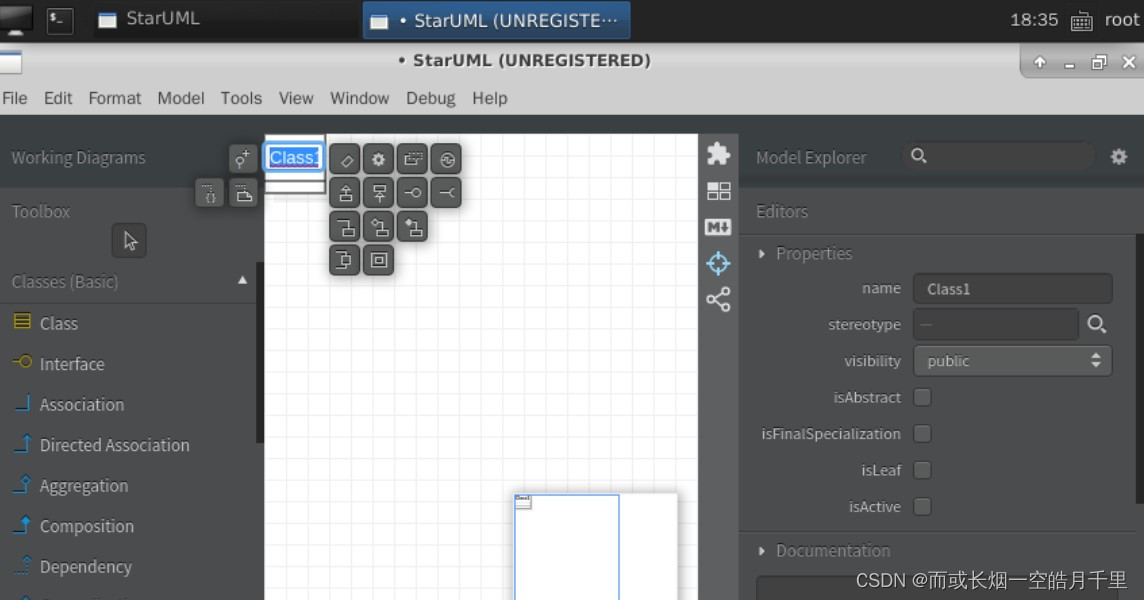

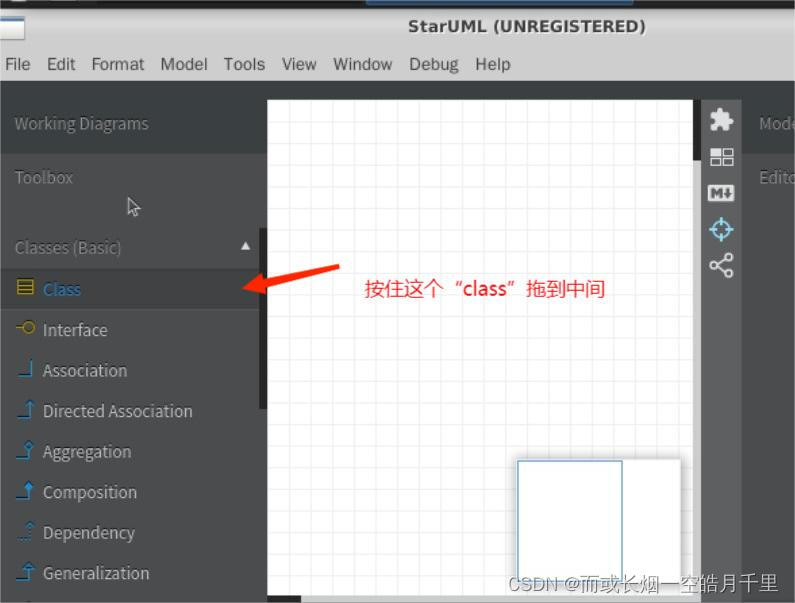

步骤

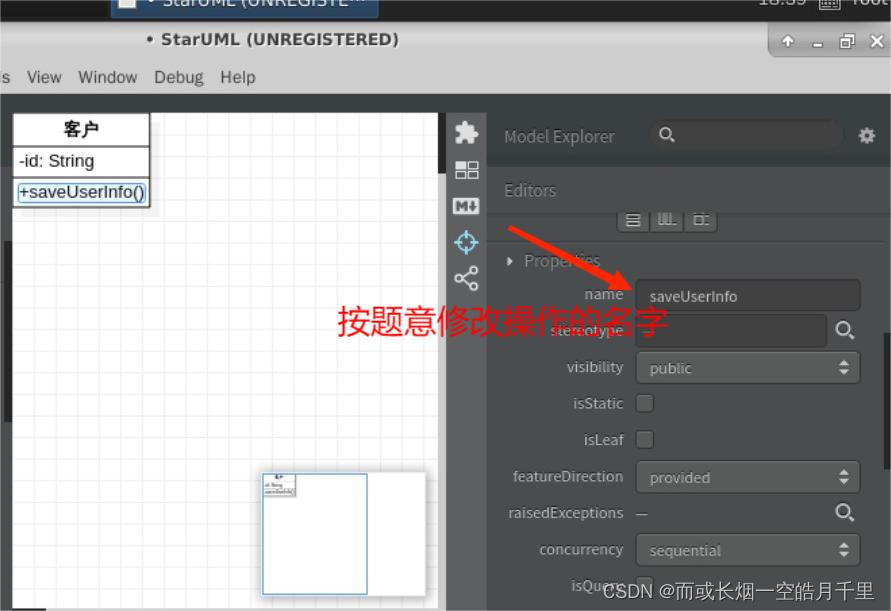

按照题意新建saveUserInfo，getHotelInfo,cancelOrder,getOrderInfo,submitOrder,assessHotelService六个操作.
注意“l”“i”，比如“getHotelInfo”中第一个为“L”的小写，第二个为“i”的大写。
最后为

按题目要求进行保存
