拖拉机一键启动控制系统技术方案应用分析

移动管家拖拉机一键启动系统技术方案概述

该技术方案涉及一种拖拉机一键启动控制系统及控制方法，应用于拖拉机启动控制领域。系统包括一键启动控制器、电源、启动按键、手机 APP、蓝牙钥匙、继电器和电磁开关。一键启动控制器包含电源模块、蓝牙模块、IO 端口和驱动模块，电源与电源模块连接，蓝牙钥匙和手机 APP 通过蓝牙模块与一键启动控制器无线通讯，IO 端口连接启动按键，驱动模块分别连接继电器和电磁开关。驾驶员可操作蓝牙钥匙或者手机 APP 激活一键启动控制器，实现拖拉机整车上电、启动、停止等功能，还能通过手机 APP 对蓝牙钥匙进行管理。

应用优势

便捷性提高

• 操作方式简化：传统拖拉机启动需把机械钥匙插入机械锁，顺时针旋转为整车电气上电，再旋转启动电机，操作繁琐。而移动管家一键启动控制系统通过蓝牙钥匙或手机 APP 激活一键启动控制器，驾驶员无需插入和旋转钥匙，按相应按键或操作手机即可完成整车上电、启动、停止等操作，大大简化了启动流程。
• 解决钥匙问题：传统钥匙丢失后容易被复制，忘带钥匙会造成不便。该系统可通过手机 APP 对蓝牙钥匙进行管理，丢失的蓝牙钥匙可以删除，避免车辆被盗，也可添加新的蓝牙钥匙，忘记带钥匙时还能使用经过授权的手机来激活控制器。
•

智能化提升

• 设备互联：一键启动控制器可以和拖拉机其他控制器进行通信，也可以与智能设备进行互联，使拖拉机更加智能化，能更好地适应现代农业机械技术发展的需求。
• 功能多样化：除了基本的启动、停止功能，还具备电瓶总开关断开及伴你回家等功能，满足了用户更多的使用需求。

具体应用实现

启动操作

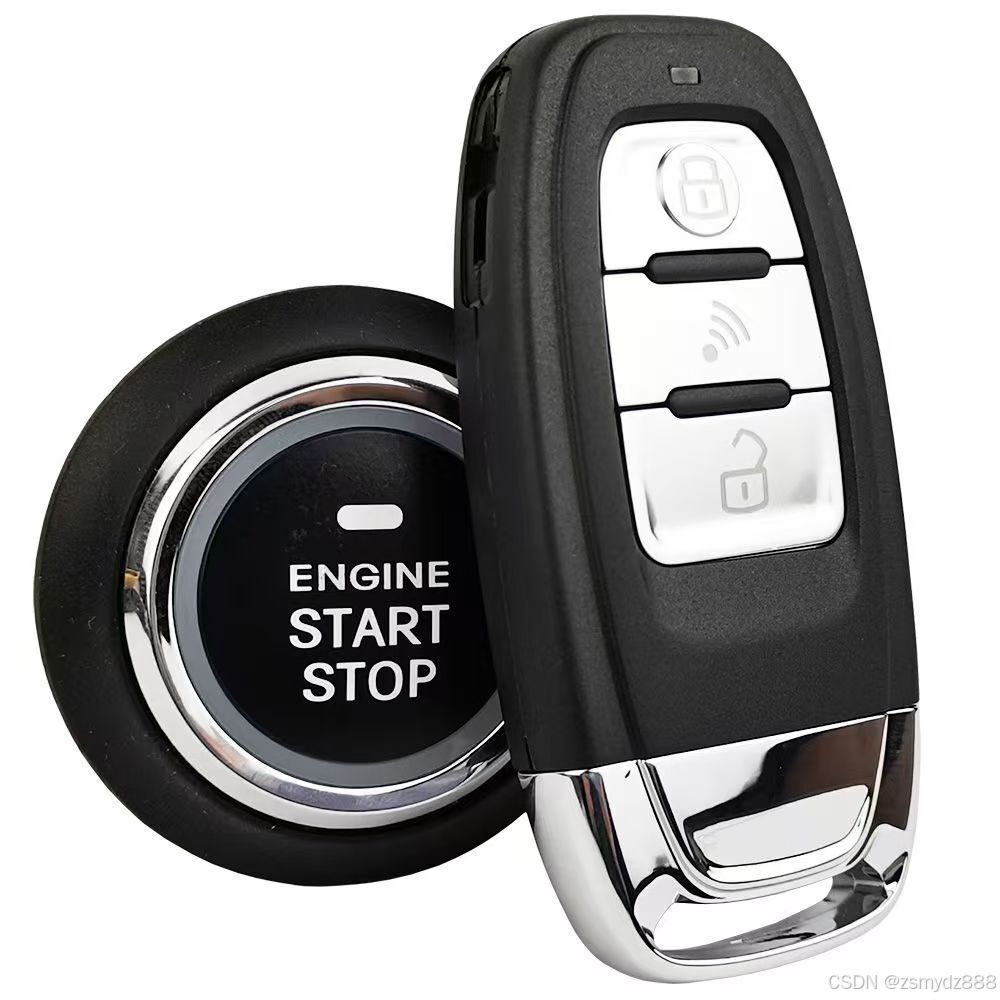

• 蓝牙钥匙启车：短按蓝牙钥匙上的按钮，蓝牙钥匙广播经加密的身份数据，一键启动控制器作为主设备搜索周边蓝牙设备，当周边设备发送的身份信息在解析后与自身存储的蓝牙钥匙的身份信息相匹配或者自身没有存储蓝牙钥匙但解析数据与初始预设 MAC 身份相匹配时，一键启动控制器会被激活，控制 ACC 继电器吸合，给整车供电，之后驾驶员可通过按键结合或断开相应继电器实现启动等操作。

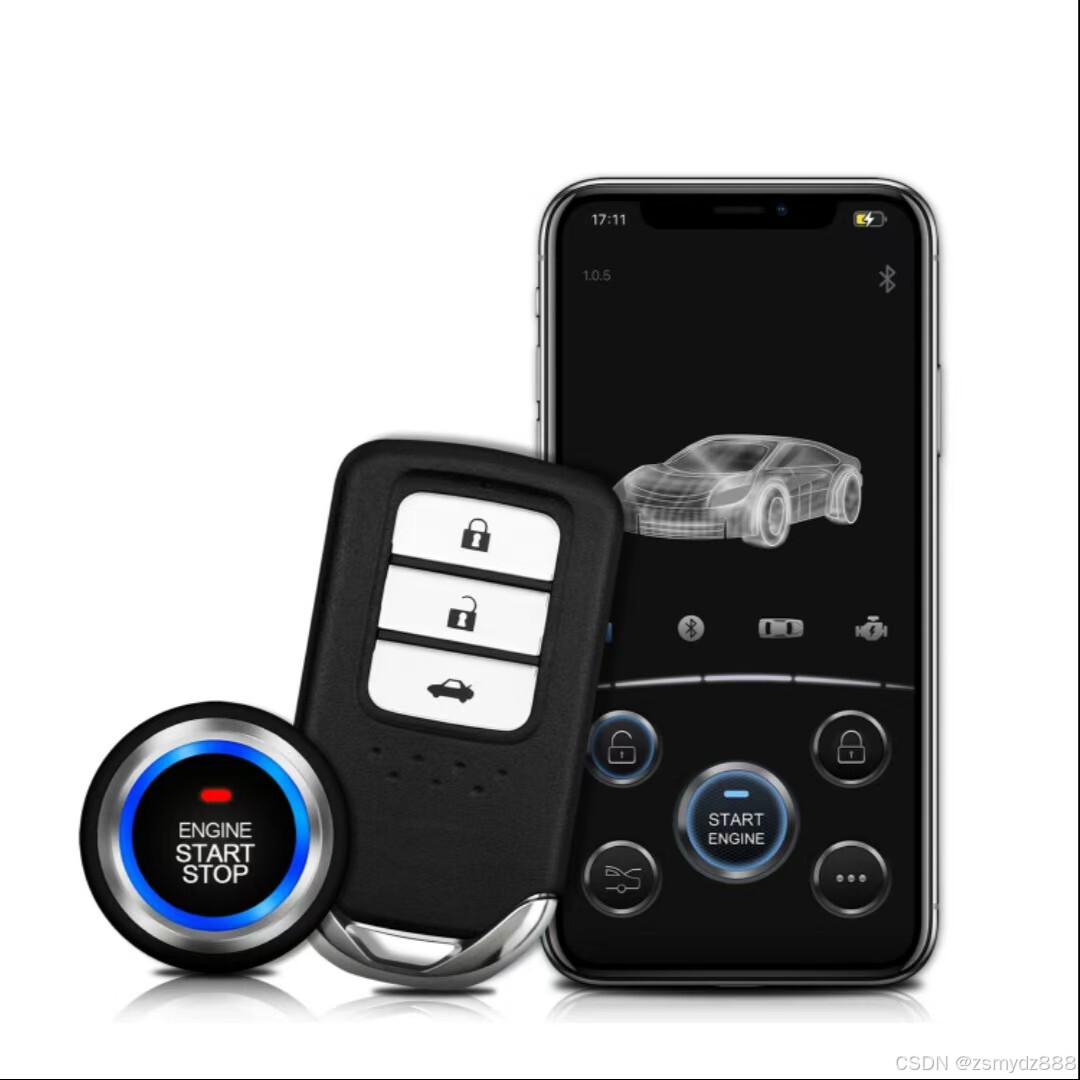

• 手机 APP 启车：驾驶员通过操作手机 APP 与一键启动控制器进行蓝牙通讯，激活控制器，进而实现拖拉机的启动、停止等功能。

蓝牙钥匙管理

• 数量限制：每个一键启动控制器最多配备三个蓝牙钥匙，包括通用型蓝牙钥匙和专用型蓝牙钥匙。通用型蓝牙钥匙不需要将控制器身份写入到一键启动控制器中就能够发挥作用，专用型蓝牙钥匙需要将身份写入到一键启动控制器中后才能使用。
• 管理功能：用户可通过手机 APP 对蓝牙钥匙进行添加、删除等管理操作，增强了车辆的安全性和使用的灵活性。
•

指示灯提示

启动按键集成有指示灯，不同状态下指示灯显示不同颜色。在 ACC 继电器上电时长亮白色指示灯，在驾驶员获得启车权限时长亮红色指示灯，在 ON 继电器结合和 ST 继电器分离时长亮蓝色指示灯，在 ST 继电器吸合时红色指示灯闪亮，整车断电的情况下指示灯熄灭，方便驾驶员了解车辆状态1。

应用前景

随着电子技术的快速发展，越来越多的电子产品在拖拉机上应用，拖拉机也更加智能化。移动管家一键启动控制系统符合这一发展趋势，能够给驾驶员带来更多的舒适性和安全驾驶性能，提高拖拉机使用的便捷性和智能化程度，具有广阔的应用前景。同时，该系统在一定程度上解决了传统启动方式存在的问题，满足了用户对拖拉机操作便捷性和安全性的需求，有望在拖拉机市场得到更广泛的应用。
