一种简单的DWG在线浏览方法

操作视频链接

dwg图纸浏览控件(pdf方案) - 知乎

此控件的技术路线，并不是解析dwg的，而是基于pdf浏览器进行封装。

本控件分2个部分：

1、dwg转pdf

2、pdf在线浏览

当然如果您看到此处，不打算购买此控件，或者自己去找这两方面的工具，也没有问题，肯定有免费的方案。比如第1部分用虚拟打印机，第2部分用pdfjs，都是免费好用的东西，但是性能自行测试再做对比。

我们的控件能做到：

1、不依赖cad软件，把dwg转成pdf。

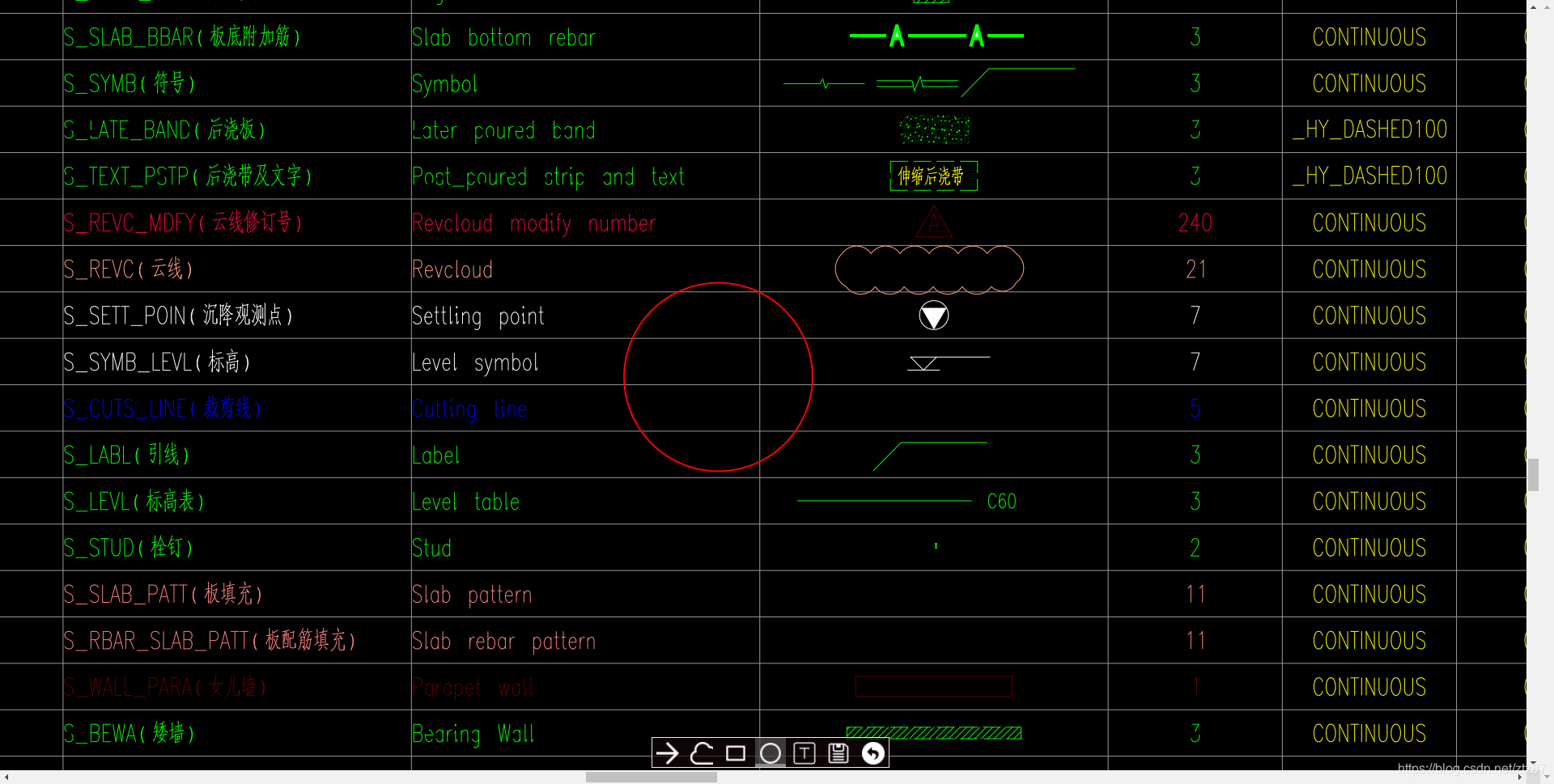

2、pdf矢量浏览，支持批注，已开发批注获取和批注还原的接口。

3、支持多个布局。

4、图纸为矢量图，缩放不失真。

5、基于h5，支持移动端浏览。

6、支持SHX字库

缺点：

1、不支持分图层显示。

2、不支持测量和线条拾取。

3、封装了一些第三方工具，如果属于工具的缺陷，需要向工具厂商反馈。

源码清单：

第1部分，dwg转pdf，借用第三方工具，使用正版的话请向第三方付费购买。而对工具的调用源码是有提供的。

第2部分，pdf浏览器，借用第三方工具（非pdfjs），使用正版的话请向第三方付费购买。而对工具的调用源码会提供，其中包括批注，工具栏的源代码。

源码产品，购买前请先评估，并查看视频，了解产品特性。测试网站www.qmodel.cn。

第1部分：关于dwg转pdf工具

当前用户需要管理员权限 。

1、运行“第1步配置写入注册表”

2、运行“第2步注册OCX”

3、第3步：文件夹“PS”，拷贝到C:\Windows\system32\

4、把dwg拖到exe上面即可立即转换。也可以通过参数运行，比如：dwg2pdf_xe4.exe "123.dwg"

第2部分：如何使用pdf浏览器查看图纸

nginx配置说明

1、默认端口：9999

2、代码文件夹：html

3、pdf文件目录：pdf_file,此文件夹如果需要更改，需要在bimjs里面的QmodelServer.js进行配置

var QmodelOption = function() {

this.FILE_SERVE_URL2 = './pdf_file/';

}

4、运行后访问网址:

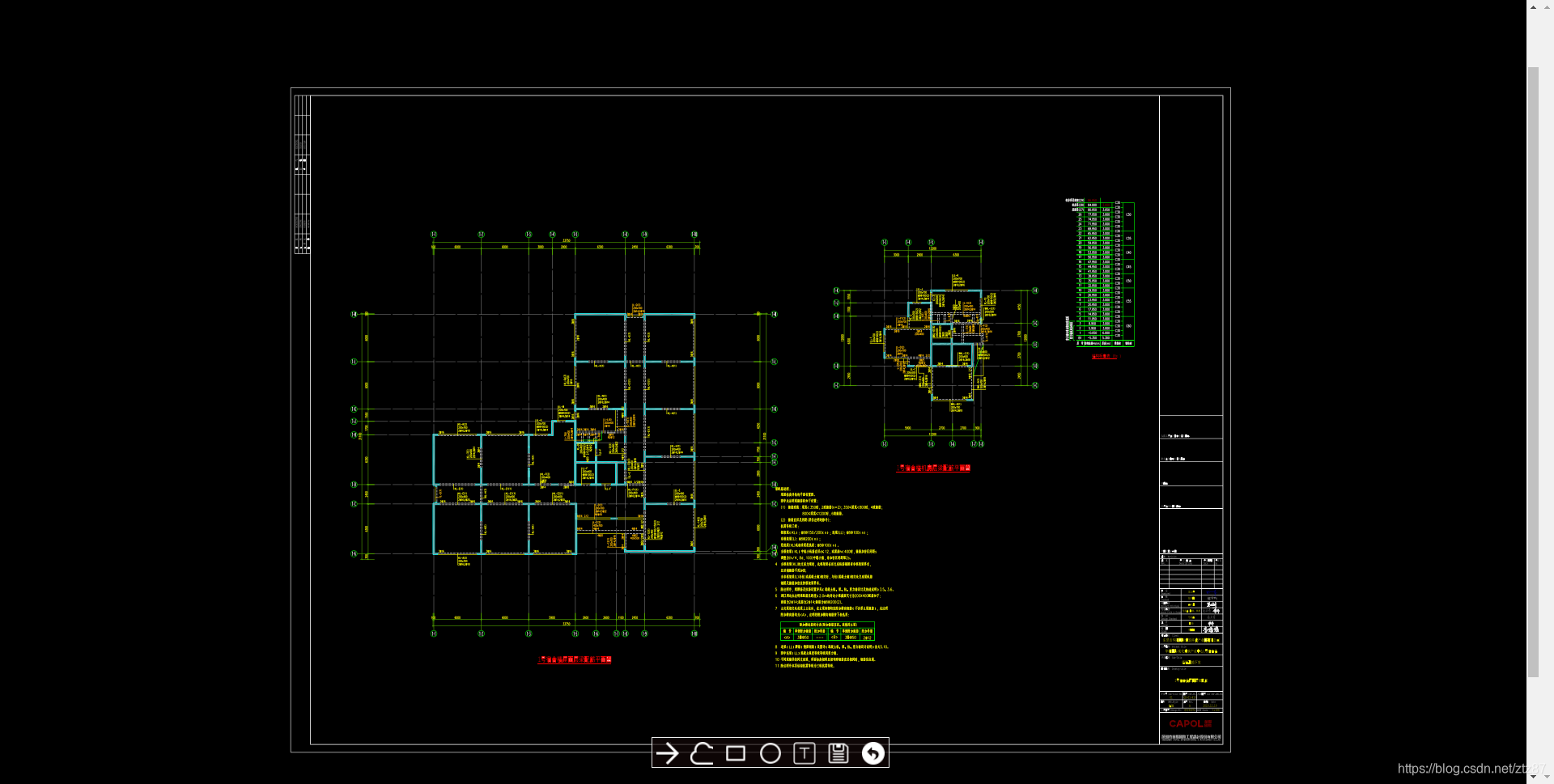

http://localhost:9999/dwgviewer.html?model=dwg不带后缀的文件名&files=Model.pdf,布局1.pdf

其中

model:文件名称，注意不带后缀名。详情请查看视频操作。

files:布局名称。

想尽了办法，通过Webgl技术或者直接使用Canvas去渲染CAD图纸，可惜的是，SHX字库问题解决起来十分艰难。

如果可以抛开Canvas或Webgl这种可以测量和图层过滤的需求，单纯浏览的话，使用PDF的方法反而是个最好的选择。首先浏览速度够快，还原度也非常高,批注功能也可以实现，鼠标操作可以仿CAD实现平移、缩放。放出来请各位老板评估，有需要这个解决方案的也可以联系我们。
