照明控制那些事儿 之 可控硅调光



编辑手记

　

本系列文章出自课堂君大学同窗文明之手，文同学属于当时班上学霸，现在仍然是PHILIPS的技术大拿，尤其在照明控制领域。无奈学霸通常都不喜欢抛头露面，应作者要求免去了照片。在这一系列文章里，学霸带你领略和学习照明控制那些事儿。





本系列文章出自课堂君大学同窗文明之手，文同学属于当时班上学霸，现在仍然是PHILIPS的技术大拿，尤其在照明控制领域。无奈学霸通常都不喜欢抛头露面，应作者要求免去了照片。在这一系列文章里，学霸带你领略和学习照明控制那些事儿。

上期我们讲到Joel Spira先生在1960发明世上首个旋扭式电子调光器，从此改变了整个照明控制行业的发展，今天我们进一步了解这种至今还在使用的调光技术。



前沿切相调光器



它们一般接线非常简单，只要把调光面板串接在接灯的火线上（有的也接零线），旋动旋钮就可以看到灯泡可以调节亮度了。





那么可控硅是怎么实现斩波的呢？



前沿切相调光器电路比较简单，一般都包含一个DIAC(双向触发二极管)，一个TRIAC（可控硅，因此也叫可控硅调光器）。

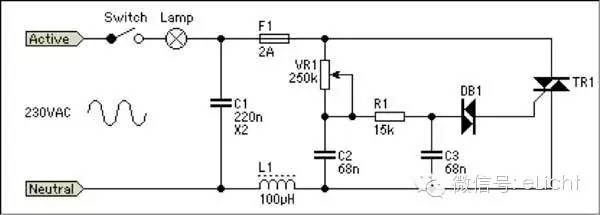

如图所示，前部分L1、C1是RF抑制电路， VR1、R1、C2、C3构成RC电路，当RC充电电压大于DB1(DIAC)导通电压时，DB1导通，触发TR1(TRIAC)导通，这时220V电压加在灯泡上，当电流过零时，TR1关断。如此重复。通过改变VR1电位计的大小可以改变时间常数RC，进而改变导通角。即我们斩波的宽度。



因此前沿切相调光的特点综合起来就是：每半周期内，过零关断，延时导通至半周期末。

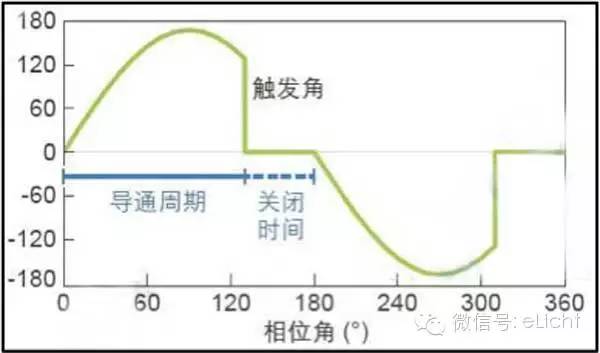

相应的电压波形如下：



这种调光器因为线路简单，价格低廉，所以在市场上占了绝对的主导地位。



当然这种调光器也有局限性：只适用于阻性和感性负载，不适用于容性负载（电压突变，产生非常大的浪涌电流）。降低线路功率因数，EMI干扰。可控硅在维持电流以上才能正常工作，因此，不适合深度调光。



后沿切相调光器



可控硅调光器在开通时有一个很陡的前沿，电压波形从零电压突然跳高，这对白炽灯类电阻性负载的影响不大，但却不适合气体放电光源的调光使用。



因为多数气体放电光源都需要驱动电路来配合工作，而驱动电路是一种容性负载，可控硅调光器产生的电压跳变会在容性负载上产生很大的浪涌电流,使电路工作不稳定，甚至造成驱动电路烧毁的故障。因此后来又出现了后沿切相调光器。



这里也先介绍一下：



后沿切相调光器一般包括过零检测电路，计时器及MOSEFT开关。

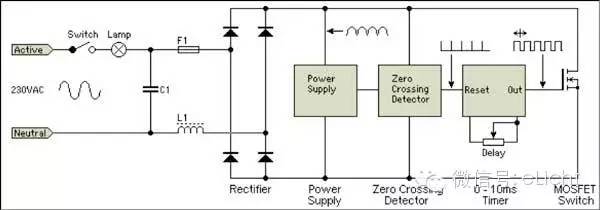

同样，如图所示，L1、C1起RF抑制作用。电路中有过零检测和计时器，过零检测到过零时重置计时器，且使计时器输出高电压，开启MOSFET，电路导通，计时器开始计时，经过设定时间(ms,小于半周期)后，计时器输出低电平，MOSFET关闭。电压输出中断。



因此，后沿切相的特点就是：每半周期内过零开启，延时关断至半周期末。



相应的电压波形如下：



我们可以看出后沿切相调光器的电路比前沿切相要复杂得多,价格也会比前沿切相调光器高很多，所以在白炽灯时代，前沿调光器（可控硅调光器）垄断了绝大部分市场。当然后沿切相的优点是适合容性负载，电压缓慢升高，不会产生极大的浪涌。



有些厂家还生产通用调光器（即适用于阻性、感性、容性负载），其原理是主动识别负载类型，自动选择前切还是后切。



同样在这段时间(20世纪50年代)，过程控制领域同样在进行着如火如荼的发展。基于0－10V或4－20mA的电流模拟信号的模拟过程控制体系得到广泛的应用。可控硅诞生以后，0-10V用于照明模拟控制也成为了可能。



所以我们现在还可以看到一些老的1-10V系统还有白炽灯、卤素灯的1-10V调光控制器，但用1-10V转成可控硅调光有点画蛇添足的感觉，因此基于白炽灯的1-10V控制器胎死腹中。



相信各位对可控硅调光技术已经有了一定的了解了吧，下期我们将继续讲述传统光源控制发展历程。
