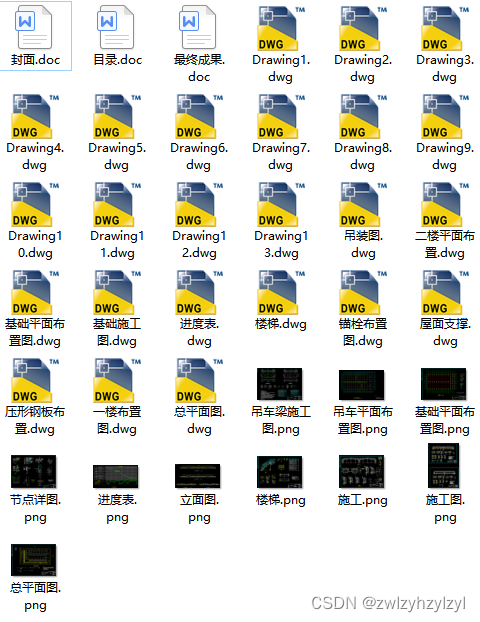

2×32米跨,120米长度门式刚架厂房毕业设计(计算书135页、施组、建筑、结构图纸)

本文详细描述了一座新建钢结构维修车间的设计过程,涉及工程概况、结构设计、荷载计算、刚架和次结构设计,以及施工方案。文章强调了钢结构的特点、应用范围和发展趋势,以及计算方法的改进。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

目录

第一章 绪论   ………………………………………………………………………1

第二章 结构设计 ……………………………………………………………………3

2.1工程概况   ……………………………………………………………3

2.2设计资料   ……………………………………………………………3

2.3其他设计资料   ……………………………………………………  3

2.4 设计任务要求  ……………………………………………………… 3

2.5参考书目     ………………………………………………………… 4

2.6 建筑设计     …………………………………………………………5

2.7 结构选型与研究   ……………………………………………………7

2.8 荷载计算  ……………………………………………………………10

第三章  应用结构力学求解器计算的内力 ……………………………………  13

       3.1恒载内力图   ……………………………………………………… 13

       3.2吊车荷载内力图  ……………………………………………………14

       3.3风荷载内力图  ………………………………………………………24

       3.4左风右风内力图  ……………………………………………………24

       3.5手算荷载内力图  ……………………………………………………26

第四章 刚架设计部分  ……………………………………………………………32

       4.1柱子的设计与验算  …………………………………………………33

       4.2梁的设计与验算  ……………………………………………………35

       4.3刚架的连接  …………………………………………………………37

       4.3.1梁梁结点的设计  …………………………………………………37

       4.3.2梁柱结点的设计  …………………………………………………38

第五章 次结构的设计  ……………………………………………………………40

       5.1棱条的设计  …………………………………………………………40

       5.2柱间支撑与抗风柱的设计  …………………………………………44

       5.2.1抗风柱的设计  ……………………………………………………44

       5.2.2柱间支撑的设计  …………………………………………………46

       5.3柱脚的设计  …………………………………………………………47

第六章 维护结构的设计

   6.1屋面板的设计      ………………………………………………………49

   6.2墙梁的设计      …………………………………………………………50

   6.3墙面板的设计      ………………………………………………………52

第七章 牛腿与吊车梁的设计    …………………………………………………55

   7.1 牛腿的设计      …………………………………………………………55

   7.2吊车梁的设计  ……………………………………………………………57

第八章 基础的设计      …………………………………………………………61

   8.1轴基础计        …………………………………………………………61

   8.2夹层与抗风柱基础的设计    ……………………………………………66

   8.3中柱基础的设计  …………………………………………………………68

第九章 夹层设计   ………………………………………………………………74

   9.1次梁设计    ………………………………………………………………74

   9.2主梁设计       ………………………………………………………… 85

   9.3 夹层柱子设计  ………………………………………………………… 90

   9.4 夹层结点设计      …………………………………………………… 92

   9.4.1 主梁与柱子的连接     ………………………………………………92

   9.4.2 主梁与次梁的连接   .……………………………………………… 94

   9.5 夹层板配筋   ……………………………………………………………95

第十章    编制目的与依据  ……………………………………………………97

第十一章  工程概况及特点  ……………………………………………………98

第十二章  总工程量   ………………………………………………………… 99

第十四章 主要项目施工方案 ……………………………………………………106

14.1钢结构施工安装工艺及流程 ……………………………………………106

14.2流程图 ……………………………………………………………………108

14.3构件制作与运输 …………………………………………………………126

14.4钢结构基础工程 …………………………………………………………111

14.5钢结构工程安装 …………………………………………………………111

14.5 钢结构防腐技术 …………………………………………………………113

14.6 围护材料施工安装   ……………………………………………………114

第十四章   工程质量保证措施   ………………………………………………117

  •  安全施工保证施   …………………………………………………121
  • 安全管理保证体系   ……………………………………………………121
  • 施工安全管理保证措施   ………………………………………………122
  • 文明施工保证措施    ………………………………………………123
  • 工期保证措施    ……………………………………………………128
  • 工程技术档案资料管理    …………………………………………128

结束语        ……………………………………………………………………129

致谢          ……………………………………………………………………131

参考文献        …………………………………………………………………132

附录  内力组合表      …………………………………………………………133

1 绪论

    1. 钢结构的特点

钢结构和其他结构相比有以下特点:

  • 建筑钢材强度高,塑性韧性好

强度高,适合建造跨度大,高度高,承载重的结构.但是由于强度高,一般构件截面小而壁薄,在受压时容易为稳定计算和刚度计算所控制,强度难以得到从分的利用.

    塑性好,结构在一般条件下不会因为超载而突然断裂,只增大变形,故易于被发现,此外,尚能将局部高峰应力重分配,使得应力变化趋于平缓.

    韧性好,适合在动力荷载计算下工作,因此在地震荷载区采用钢结构较为有利.

  • 钢结构重量轻

刚才容重大,强度高,做成的结构比较轻.而且重量轻,可以减轻基础的荷载,降低地基,基

础部分的造价,同时还方便运输和吊装.

  • 材质均匀和力学计算的假定符合

钢材由于冶炼和扎制过程的科学控制,其组织比较均匀,接近各向同向,为理想的弹性体,

其弹性模量和韧性皆较大,因此,钢结构实际受力情况和工程力学结构比较符合,在计算中采用的经验公式不多,从而计算上的不定性小,计算结构可靠.

  • 钢结构制作简便,施工工期短.

钢结构构件一般在金属结构厂制作,施工机械化,准确都和精密度高.钢结构所有材料皆

已扎制成各种行才,加工简易而迅速.钢构件交轻,安装方便,施工周期短,小量钢结构和轻型钢结构尚可在现场制作,简易安装,钢结构由于连接的特性,易于加固,改建,拆迁.

  • 钢结构密闭性较好.

钢结构的钢材和连接的水密性和气密性好,时宜与做密闭性板壳结构,

  • 钢结构耐腐蚀性差而且不耐火
  • 钢结构在低温和其他条件下,可能发生脆性断裂.

    1. 钢结构的应用和发展

钢结构的合力应用范围不仅取决于钢结构的特性,还取决于国民经济的发展具体情景.由于过去喔国钢产量不能满足国民经济各部门的需要,钢结构的应用受到了一定的限制,近几年我国钢结构产量有了很大的发展.

  根据我国的 实践经验,工业于民用建筑钢结构的范围大致如下:

  1. 工业厂房

(2) 打跨度结构

(3) 高耸结构

(4) 多层和高层结构

(5) 承受震动荷载影响及地震作用的结构

(6) 板壳结构

(7) 其他特种结构,比如油库 高炉 烟囱等

(8) 可拆卸或移动的结构

(9) 轻型钢结构

(10) 和混凝土的混合结构

1.3钢结构的发展

钢结构的发展,从所用的材料看 先是铸铁,锻铁,后是钢,所以人们城金属结构.

从钢结构的连接方式的反展来看,在生铁和熟铁时代是削钉连接,19实际初

用铆钉连接,20世纪初,有了焊连接,最近则发展了高强度螺栓连接.

  从结构的形式看,先是桥梁,塔,后是工业及民用建筑和水工结构,以及板结构如

高炉 储油库 储气库等.

   钢结构设计规范(GBJ17----88)与1974年规范(TJ17—74)比较,除对一些问题的处理有合理改进外,并增加了新的内容,这些改进和新增内容也表明了钢结构今后的发展方向,最新版本的<<钢结构设计规范>>(GBJ50017—2002)比GBJ17—88在设计方法上又有了新的改进和提高.

  1. 逐步发展高强度低合金材料,钢品种也有所增加.
  2. 改进钢结构的设计方法.采用考虑分布类型的二阶矩概率法计算结构可靠度,从而制定了以概率理论为基础的极限状态设计法.这个方法的特点是不用经验的安全系数,而是用根据各种不定性分析所得的失效概率区衡量结构的可靠度.并使得所计算的结构构件的可靠度达到预期的一致性和可比性,但是这个方法还优待发展,因为它计算的可靠度还只是构件或某一截面的可靠度,而不是结构体系的可靠度,也不使用于疲劳计算的反复荷载或动力荷载作用下的结构.
  3. 结构的革新也是今后值得研究的课题,如悬索结构 网架结构 高层结构.钢材和混凝土的组合应用也值得推广.
  4. 计算机辅助设计都有代继续发展.
  5. 在钢结构制造工业的机械化水平方面还需要进一步提高.

2 结构设计

2.1. 工程概况

本设计为一新建的维修厂维修车间,为一全钢结构门式刚架轻型厂房。车间长120m,宽2X32m。

2.2. 设计原始资料

1.2.1主厂房采暖按18℃设计,冬季室外计算温度-19℃,冬季室外最低气温-30.4℃,夏季最高气温38.4℃。

1.2.2 年平均降雨日数91.3,年平均降水量678.4㎜,有记录的日最大降水量100.8㎜,时最大降水量54.8㎜。

1.2.3 最大风速25m/s,主导风向:北,基本风压0.40KN/㎡。

1.2.4 车间防火等级为丁类II级。

1.2.5 经勘测知地基承载力标准值为160KPa,无不良地基。

2.3. 设计其他资料

1.3.1 车间采光面积比为1/6~1/8。

1.3.2 车间地坪荷重10KN/㎡,均采用水磨石地面,全部地坪待设备基础完工后再施工。

1.3.3 厂房设4.5×4.8大门4个,门上有挡雨棚,外挑1500㎜。

1.3.4 在第①②轴线间有一标高为3.5m的夹层,用钢柱支撑,上部荷载标准值为3.0KN/㎡。

1.3.5 车间内设桥式吊车一辆,软钩,吊车工作级别位A3(轻级工作制),具体参数如下:起重量Q=20t,跨度L

=31.5m,大车宽B=6100mm,大车轮距K=5000,小车重3.51t,轨道高140mm,最大轮压13.7t,最小轮压4.5t

2.4. 设计任务要求

2.4.1 建筑设计

2.4.1.1 图纸内容:建筑平面图、正立面、剖立面、节点详图2~3个,门窗明细表、必要的文字说明,完成二号图纸两张。

2.4.1.2 建筑设计说明书内容:设计任务简介、平、立、剖面设计说明、承重及围护结构选择和布置、主要节点构造说明。

2.4.2 结构设计

2.4.2.1 图纸内容:

基础的结构布置和基础施工图;

柱、吊车梁、柱间支撑等布置图;

屋面檩条布置图、墙架布置图;

节点图(柱脚、檩托、牛腿、柱和梁交接处);

刚架图、平台图。

2.4.2.2 说明部分:

结构方案

承重构件(包括屋面板、檩条、吊车梁、柱、基础、支撑系统和平台系统的选型说明)

2.4.2.3 计算部分

要求完成厂房刚架(横向及纵向)内力分析及柱的一个完整设计,其具体内容为:

对厂房横向刚架进行荷载计算

内力分析及截面设计

基础的设计及配筋

檩条、墙架及柱间支撑的设计

平台系统设计

采用PKPM中的STS程序计算刚架内力

1.4.2.4 计算书要求:

书写工整、计算准确、必要的示意图不得徒手画、应有大概的比例
