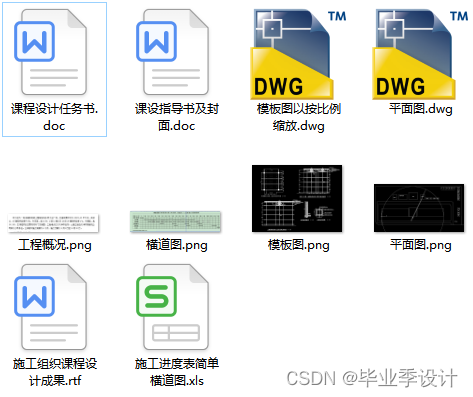

某现浇钢筋混凝土框架结构多层工业厂房课程设计(说明书+CAD图纸+横道图+指导书+任务书）

施工组织课程设计

设计说明书

钢筋混凝土框架结构主体工程

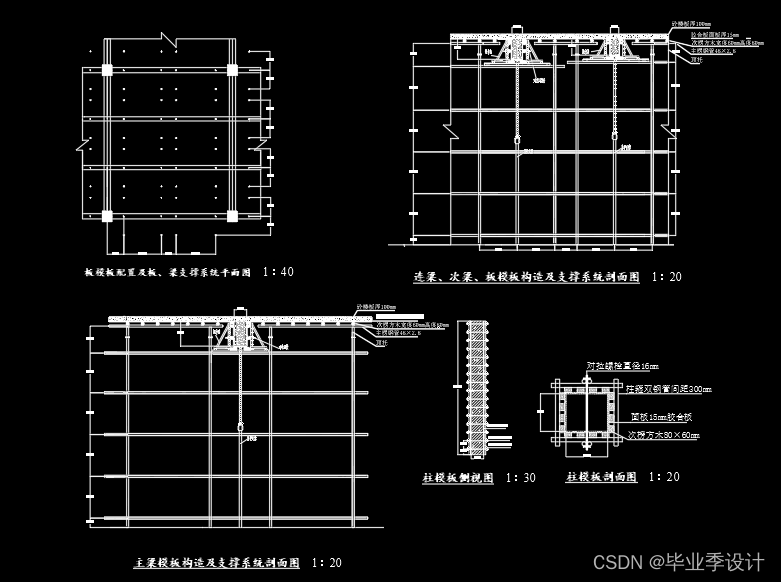

（A图，3段流水，1次支模1次浇注，板、次梁模板计算）

起止日期：

学生姓名
班级	土木  班
成绩
指导教师(签字)

建 筑 工 程 系

年    月    日

目  录

1 工程概况

1.1工程概况

1.2资源供应条件

1.3现场条件

2 施工方案选择

2.1划分流水施工段

2.2计算各施工段的工程量

2.3确定施工顺序（一次支模一次浇筑）

2.4垂直运输机械的选择

2.5 选择施工方法

3 施工进度计划安排

3.1计算劳动量

3.2确定各施工过程的施工天数

3.3编制施工进度计划

4 施工现场平面布置图

4.1 施工平面图的设计内容

4.2 施工平面图的设计原则

4.3 施工平面图的设计说明

4.4施工现场平面布置图

5 主要技术组织措施

5.1雨季施工措施

5.2质量保证措施

5.3安全保证措施

5.4文明施工措施

6 参考文献

7 课程设计任务书

1 工程概况

1.1工程概况

本工程为一现浇钢筋混凝土框架结构多层工业厂房，总建筑面积约为25973,95平方米，其中12、15轴线间宽度为19m，为五层，高24米；1到11轴以及16到26轴线间宽度17m，为四层，高19.2米。主体结构及主要构件尺寸见附图。工程地点位于天津市近郊。土建工程由天津市某建筑公司某分公司承包。主体结构施工期限为6个月，施工日期为5月1日至10月30日。

1.2资源供应条件

模板采用木模板（胶合板），所需连接件及模板支撑件均能满足配套使用要求。钢筋在现场临时加工棚加工成型，在操作面进行绑扎。混凝土主要采用商品混凝土，并在现场设置临时搅拌棚，作为临时补充及零星混凝土使用。各种施工机具由公司机械站按施工计划供应。

1.3现场条件

目前，本工程现场已达到“三通一平”标准，且基础工程已完成。现场施工范围详见附图。

2 施工方案选择

2.1划分流水施工段

2.1.1施工段划分原则

施工段数要适合，过多，每段工作面较小，势必减少工人数，延长工期；过少，又会造成资源供应过分集中，不利于组织流水施工。因此，为此施工段划分合理一般遵循以下原则：

1）同一专业施工队在各施工段上的劳动量应大致相等，其相差幅度不宜大于10%—15%。为保障结构的整体性施工段应尽可能设置在建筑缝处。

2）为保证结构整体性，施工段分界应尽可能设置在结构变形缝处；如果必须留设在墙体中部时，应设在门窗洞口处，以减小留槎，便于接茬。

3）为充分发挥工人、机械的生产效率，施工段不仅要充分满足专业工种对工作面的要求，而且要是施工段所能容纳的劳动力人数或机械台数满足劳动优化组合要求。

4）对于多层建筑物，施工段数目m的确定，一般应史m>n，以满足合理流水施工组织的要求。

5）对于多层建筑物，既要在平面上划分施工段，又要在竖向上划分施工层。上下各施工层的分界线和段数应一致，以保证专业工作队在施工和施工层之间，能开展有节奏、均衡和连续的流水施工。

2.1.2施工段划分

根据本工程结构布置图及课程设计要求，将本工程划分为3段，如下图：

……
