某垂钓休闲中心中央空调工程设计（说明书+CAD图纸+翻译+计算表）

摘要

本工程为XX市某垂钓休闲中心中央空调工程，建筑总面积约2900m2。此建筑使供人们休闲娱乐的场所，底层为办公室、服务台、厨房、餐厅、一楼活动室、一楼值班室、客房、杂物间、卫生间。二层为大会议室、多功能厅、客房、男女桑拿房、男女更衣室、二楼值班室。 三层为会议室、客房、三楼值班室以及备用房。

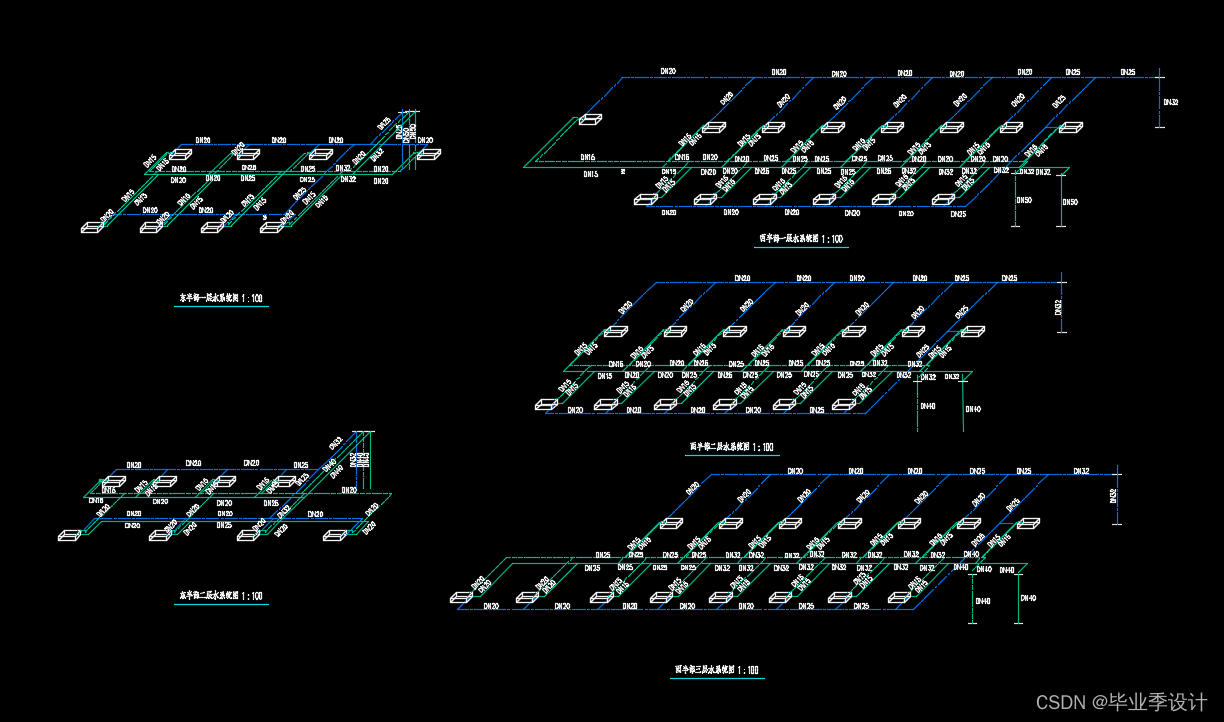

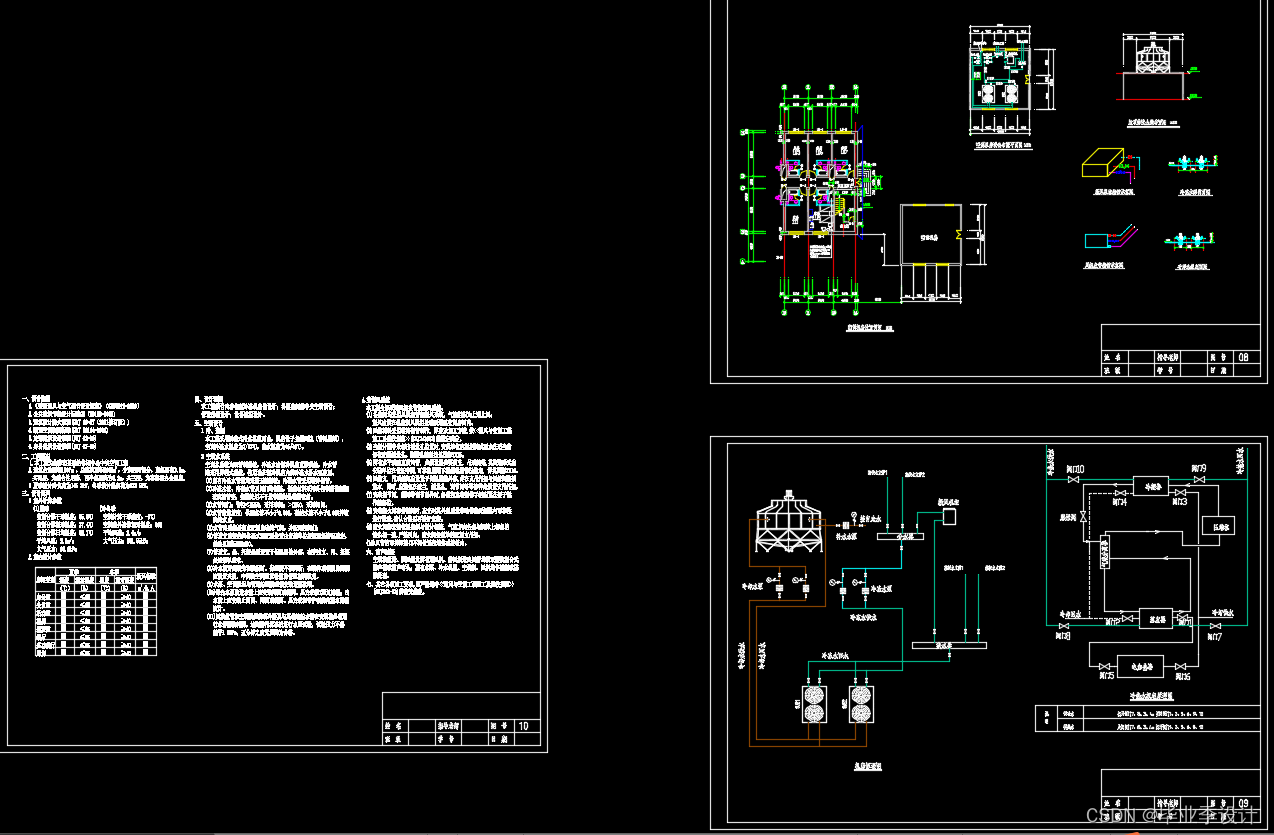

本设计内容包括：冷、热负荷的计算，风系统水力计算，水系统水力计算，机房布置。依据该建筑功能的具体情况，在空调系统设计时，各空调房间室采用风机盘管加独立新风空调系统。空调冷热源采用封闭式水冷活塞式制冷机组，布置于空调机房内。此外，还必须对管道进行保温以及对机组进行噪声控制，以满足建筑功能需要，达到最佳的设计效果。

关键词：冷、热负荷；水力计算；风机房管加独立新风；机房布置；保温

Abstract

This engineering is jiaozuo some fishing leisure center of central air conditioning project, a total construction area of about 2.900m2. This structure makes recreation places for people to go to office, reception, bottom, kitchen, dining-room.the first floor for the duty room of the first floor, guest room, utility room, toilet. the second floor for large conference rooms, multi-function hall, sauna room, guest room, men and women dressing rooms, the duty room of  the second floor. Three layer for meeting rooms, guest room, spare room,the duty room of the third floor.

This design contents include: cold or heat load calculation, wind system hydraulic calculation and water system hydraulic calculation and air conditioning equipment room decorate. According to the specific circumstances of the building function, in the air conditioning system design, each air conditioning room rooms adopt fan-coil unit plus fresh air conditioning system independent. Cold and heat sources using close water-cooled piston refrigeration unit, decorate to air conditioner room. In addition, still must be opposite of pipeline and the units for thermal insulation, noise control architecture function need to satisfy the design, achieves the best effect.

Keywords: cold or heat load; Hydraulic calculation; Fan coil; Room decorate; insulation

第一章 设计概述

1.1 工程概述

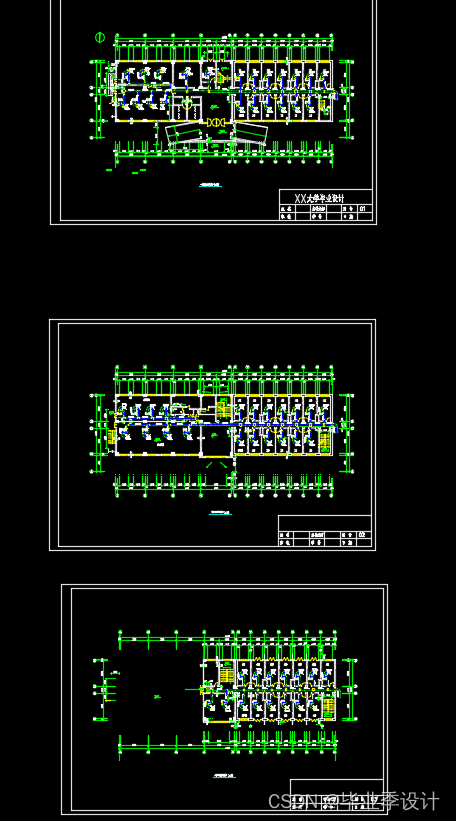

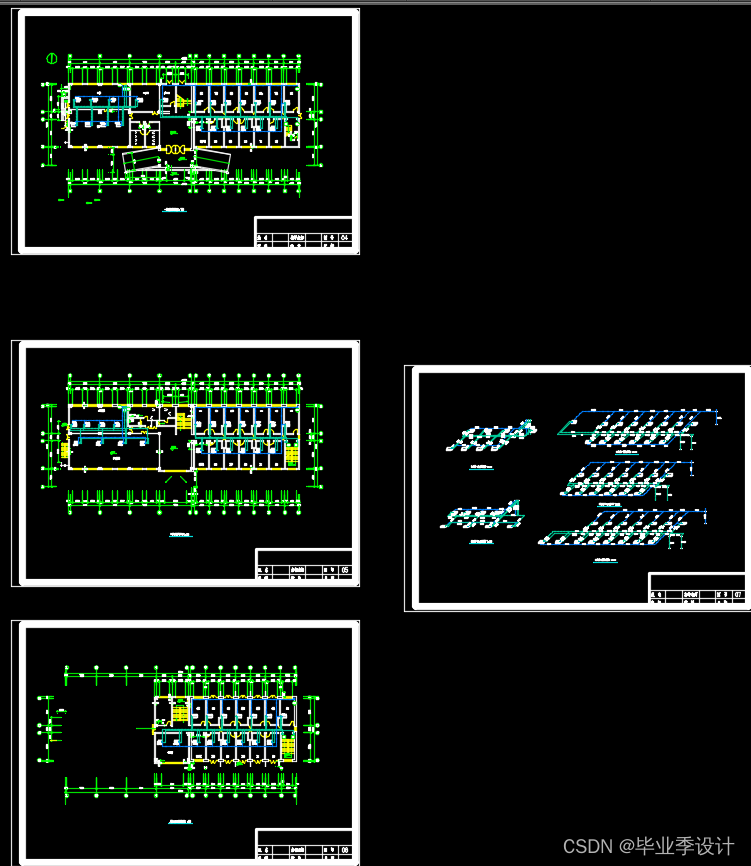

本工程为焦作市某垂钓休闲中心中央空调工程。此建筑使供人们休闲娱乐的场所，该建筑砖混结构共三层，西半部层高为3.2米，东半部层高为3.6米（东西半部以4号轴线为分界线）。总建筑面积约2900m2。底层为办公室、服务台、厨房、餐厅、一楼活动室、一楼值班室、客房、杂物间、卫生间。二层为大会议室、多功能厅、客房、男女桑拿房、男女更衣室、二楼值班室。 三层为会议室、客房、三楼值班室以及备用房。业已给出建筑平面图、立面图和客房标准间平面大样图、卫生间平面大样图以及建筑的使用功能（休闲娱乐），要求设计本休闲中心夏季和冬季中央空调系统，从而为整个建筑提供一个舒适的休闲娱乐环境。

1.2 设计依据

1.2.1 计划任务书

空调工程设计指导书以及毕业设计任务书(空调）。

1.2.2设计规范及标准

（1）采暖通风与空气调节设计规范(GBJ50019－2003版)

（2）房屋建筑制图统一标准（GB/T50001－2001）

（3）采暖通风与空气调节制图标准（GBJ114-88）

1.3 设计范围

（1）中央空调系统选型，空气处理过程的确定。

（2）吊顶式空气处理器、风机盘管的选型，风管布置及水力计算。

（3）冷热源选择、水泵、膨胀水箱的选型及水系统设计。

（4）机组及管道的安装

1.4 设计参数

1.4.1 空调设计室外空气计算参数：

（1）地理位置   东经113.2   北纬35.2；

（2）室外空气参数，见表1.1

表1.1   室外空气参数

序号	空气参数	数值	空气参数	数值
1	夏季空调室外日平均温度twp	32.1℃	夏季空调室外计算湿球温度ts	27.4℃
2	冬季通风室外计算温度	0℃	夏季通风室外计算温度	32℃
3	冬季空调室外计算干球温度	－7℃	夏季空调室外计算干球温度tw	35.6℃
4	冬季室外计算相对湿度	60%	夏季室外计算相对湿度	76%
5	冬季室外平均风速	2.4 m/s	夏季室外平均风速	2.2 m/s

1.4.2 室内空气设计参数及有关指标见表1.2

表1.2  室内空气设计参数

类型    季节	夏季			冬季			新风量（ｍ3/人.ｈ）
	温度℃	湿度%	风速	温度℃	湿度%	风速
厨房	26	50	0.25	18	35	0.15	30
办公室	26	50	0.25	18	－	0.15	30
餐厅	26	50	0.25	16	40	0.15	30
客房	26	60	0.25	18	40	0.15	30
会议室	26	60	0.25	16	－	0.15	30
活动室	26	50	0.25	16	40	0.15	30
值班室	26	50	0.25	16	40	0.15	30
多功能厅	26	50	0.25	16	40	0.15	30

1.4.3 建筑材料参数及有关指标见表1.3

表1.3

围护结构	围护结构详细资料
东半部外墙	240mm砖墙、外粉刷、内粉刷
西半部外墙	370mm砖墙、外粉刷、内粉刷
西半部内墙	240mm砖墙
东半部内墙	150mm砖墙
屋顶	保温屋顶、沥青膨胀珍珠岩（90mm）
外窗	单层铝合金窗、挂浅色内窗帘、无外遮阳

注：东西半部以4号轴线为分界线。

……
