河南某小区供热管网及换热站设计

摘 要



    本工程为洛阳市某小区供热管网及换热站设计。小区内所有建筑物均为民用住宅，四周为商业网点。小区占地面积约为8万㎡，建筑面积约为16万㎡。供暖热负荷7172.70KW，总循环水量308.43t/h。

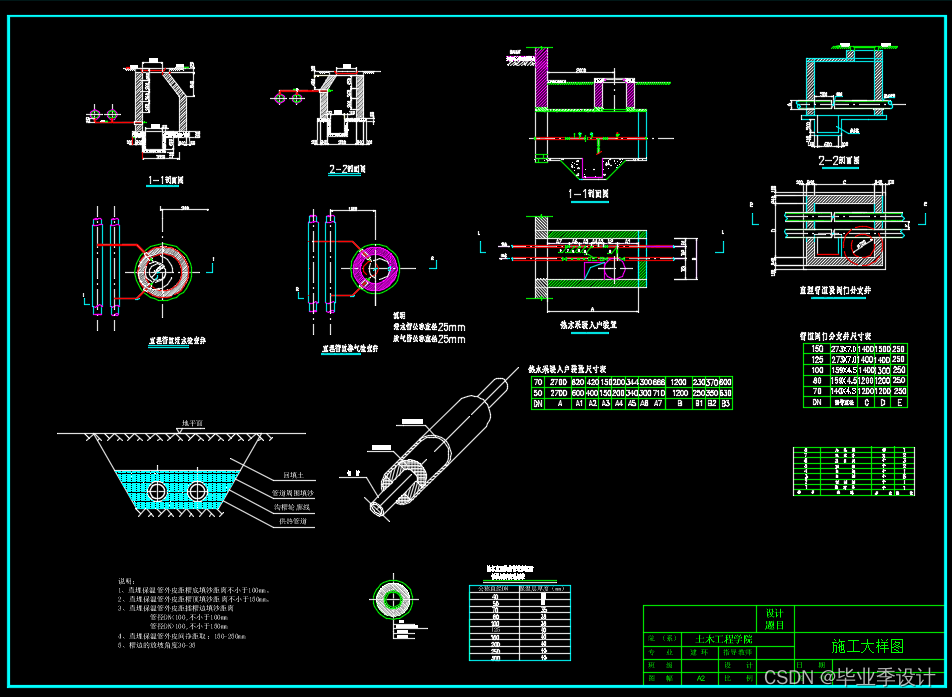

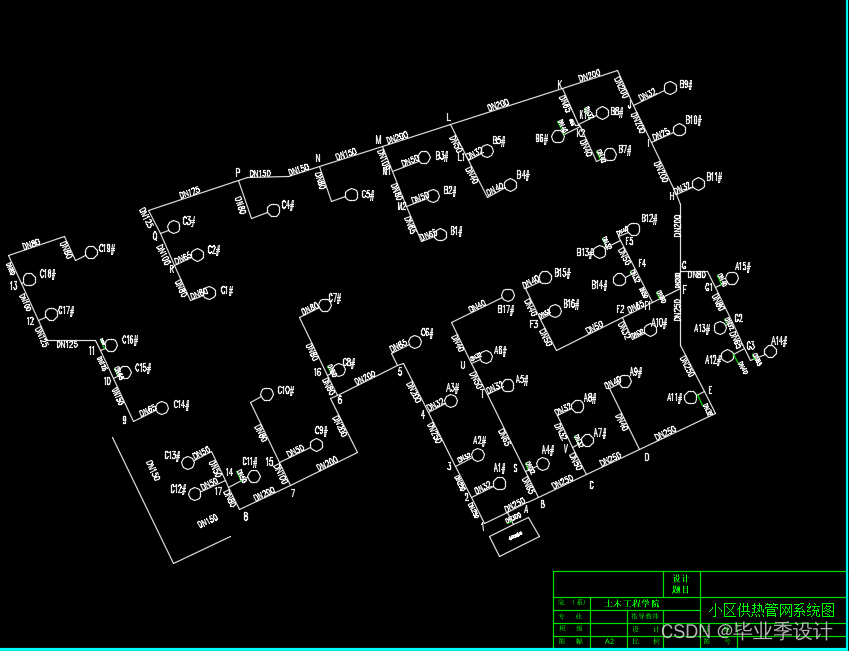

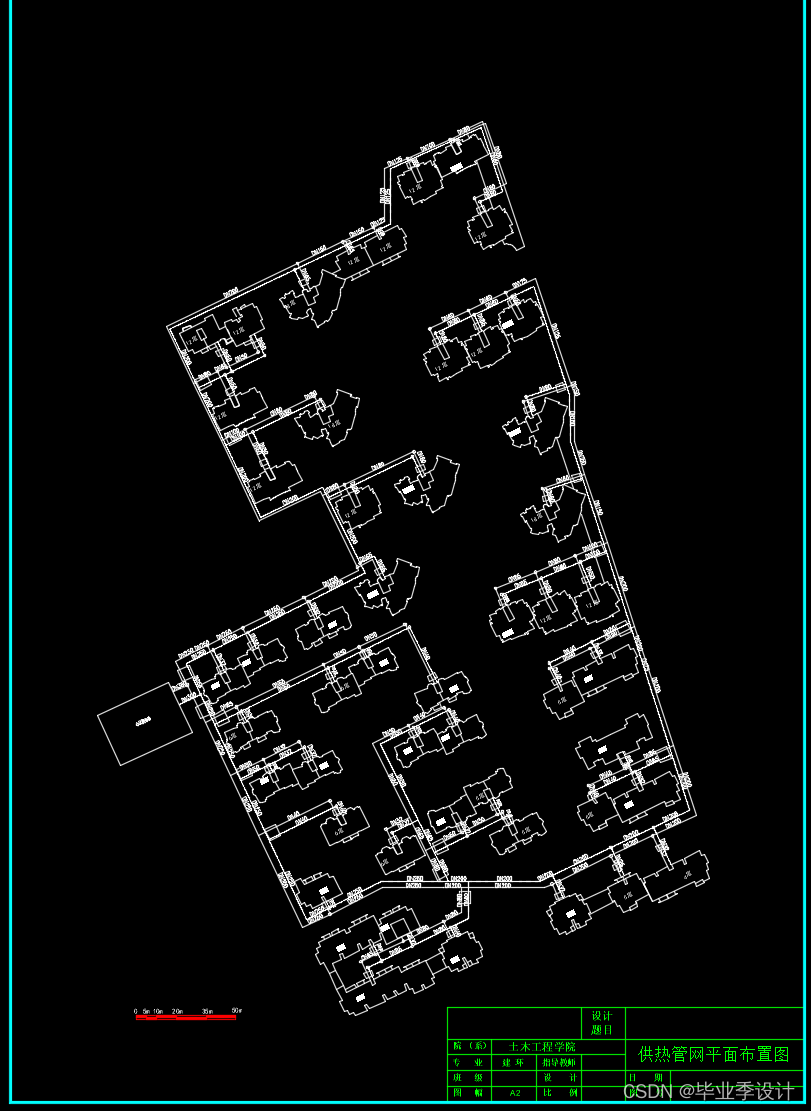

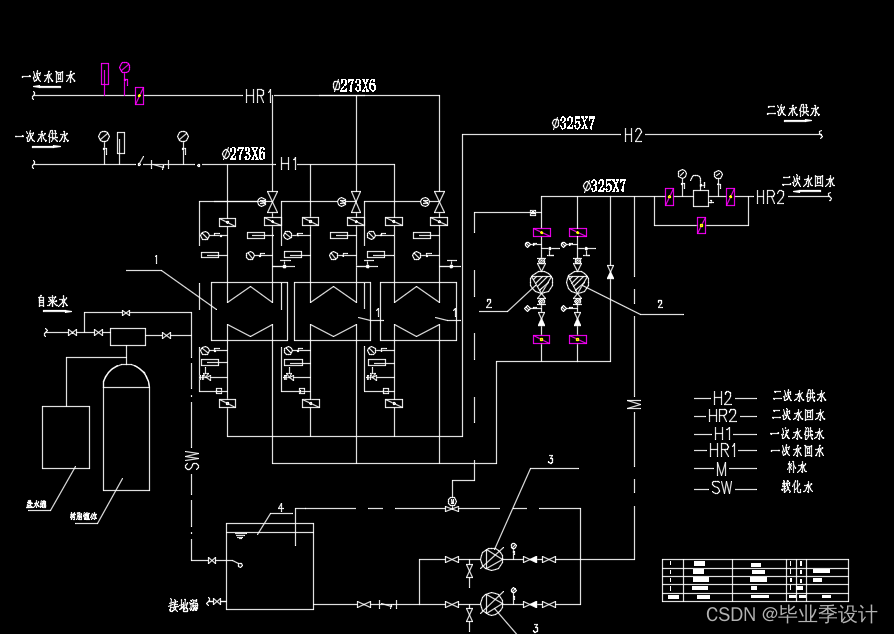

小区一次水供回水温130℃/80℃，二次水供回水温80℃/60℃。管网布置为闭式双管异程式系统，枝状形式。采用补水泵定压方式，系统运行时，采用质调节调节方式，以适应热负荷的变化。整个管道均为无补偿直埋敷设，所有管段采用预制保温管，保温材料为聚氨酯，保护层为聚乙烯，由国家标准设计图集《管道及设备保温》98R418确定其保温层厚度，通过水力计算确定管径。小区设一个换热站，内设3台型号BR06A板式换热器，2台型号为IS200-150-400C的热水循环泵（一备一用），2台型号为IS50-32-200C的补水泵（一备一用），卧式直通除污器。整个网路由绘制的水压图可知网路压力工况均满足技术要求。

关键词： 热负荷；水压图；热力交换站

Abstract

This project designed the heat supply pipe network and heat—exchanging station of HongHe district in LuoYang .All the buildings in this district are for residential use. Area covers approximately 80,000㎡and a building area of about 160,000 ㎡. Heating load 7172.70KW, with a total circulation stood 308.43t / h.

Once water provides to return to water temperature 130℃/80℃, two waters provide to return to water temperature 80℃/60℃.Adopt the way of patch water pump fix press.The pipe network is designed as seamless two-pipe system with tree-shaped. When the system is functioning, it adopt the quality flux regulates, in order to adapt to the changes of heat-load.The whole pipe is directly buried and self-compensated, the entire pipe sections are insulating constructive, (heat preservation material is polymer of ammonia and ester, protect layer is polyethylene). Design standards by the State Atlas "piping and equipment insulation" 98R418 its insulating layer thickness, through hydraulic calculation to determine diameter. We establish one heat-exchanging station. In this station, there are two platform board type exchange heat organ, their model is BR06A, there are three platform cycle pump, IS200-150-400C, (with a prepared one) and there are two platform patch water pump，their model is IS50-32-200C(with a prepared one). Drawing from the entire network of hydraulic pressure on the network map known conditions are met technical requirements

Key words：heat-load；hydraulic plot；Heat-exchange station.

目  录

第1章　绪　论 1

1.1 工程概述 1

1.2  方案确定 1

1.2.1 热负荷的初步确定 1

1.2.2 热源与介质参数的选择 1

1.2.3 城市热力网的布置 2

1.2.4 热网布置方案的确定 2

1.2.5 敷设方案的选择 2

1.2.6 简图的绘制 2

        1.3  设计内容 2

    第2章　设计依据及原始资料 3

2.1 原始资料 3

2.1.1 土建资料 3

        2.1.2 气象参数 3

    2.2 设计依据 3

    第3章 供暖系统设计热负荷 4

3.1 体积热指标法 4

3.2 面积热指标 4

3.3 城市规划指标法 4

第4章 供暖方案的确定 6

4.1 热源形式的选择 6

4.2 热媒种类的选择 6

4.3 热媒参数的确定 6

4.4 热网形式的选择 7

4.4.1 枝状管网 7

4.4.2 环状管网 8

4.5 供热系统热用户与热水网路的连接方式 8

4.6 供热管道的定线原则 10

4.6.1 热源位置 10

4.6.2 管网的走向 10

4.6.3 敷设方式 10

4.7 直埋热水管道的防腐

4.8 热水管网系统的定压方式 15

第5章　供暖管网的水力计算 17

5.1 供热管网的水力计算方法 17

5.2 供热管网水力计算的步骤 17

5.3 管网的水力计算过程 19

第6章 水压图的绘制 22

6.1 绘制网路水压图的必要性 22

6.2 网路水压图的原理及其作用 22

6.2.1 原理 22

6.2.2 作用 22

6.3 绘制水压图的原则和要求 23

6.4 绘制水压图的步骤和方法 23

6.4.1 确定热水网路水压图的基准面及坐标轴 23

6.4.2 确定静水压曲线位置 24

6.4.3 确定回水管动水压曲线位置 24

6.4.4 选定供水管动水压曲线位置 25

第7章 换热站的形式选择及计算 26

7.1 换热站的形式选择 26

7.2 换热站的内部设备计算 26

7.2.1 换热器的选型及台数计算 27

7.2.2 循环水泵的选择 28

7.2.3 补水泵的选择 30

            7.2.4 补水箱的选择 31

7.2.5 热力入口 32

    第8章 热负荷延续时间图及年耗热量 33

8.1 绘制热负荷延续时间图的意义 33

8.2 供暖热负荷延续时间图 33

8.3 年耗热量 34

第9章　热水供热系统的供热调节 35

9.1 热水供热系统的初调节 35

9.1.1 概述 35

9.1.2 热水供热系统初调节的方法 36

9.1.3 初调节应注意的问题 39

9.2 热水供热系统的运行调节 40

9.2.1 热水供热系统运行调节的背景 40

9.2.2 气候补偿器的安装 42

第10章　管道的保温 50

10.1 设置保温的基本原则 50

10.2 保温层材料的选择 51

10.3 保温层厚度的计算 51

10.4 热损失的计算 53

    第11章　工程经济技术分析 55

11.1 概述 55

11.2 管网布置的合理性分析 55

11.3 管道水力计算的经济分析 56

11.4 供热管网运行调节的经济分析 56

第12章　设计总结 57

参考文献 58

致　谢 59

    附　录Ⅰ 60

附　录Ⅱ 62

第1章　绪　论

1.1 工程概述

本工程为洛阳市某小区供热管网及换热站设计。小区内所有建筑物均为民用住宅，四周为商业网点。小区占地面积约为8万㎡，建筑面积约为16万㎡。由于设计资料有限，建筑物拟定层高为3.3m，各用户阻力损失按5mH2O预留。

    小区一次水供回水温130℃/80℃，二次水供回水温80℃/60℃。

……
