【11层】9500平米地下1层地上11层框架剪力墙住宅楼（计算书、建筑、结构图）——山东

目录

第1章 工程概况及结构选型

1.1工程概况

1.2.1．结构选型

根据轴压比预估柱截面尺寸

1.2.6．材料

1.2.7．确定计算单元和计算简图

1.2.8．结构抗侧刚度计算

第2章 横向结构内力计算

2.1横向水平地震作用下结构内力与侧移计算

2.1.1 结构重力荷载代表值计算

2.1.2  横向水平地震作用计算

2.1.3 水平地震作用下结构侧移计算

2.1.4 水平地震作用下结构内力计算

2.2横向水平地震作用下结构内力与侧移计算

2.1.1风荷载标准值计算

2.1.2 水平风荷载作用下结构侧移计算

2.1.3 水平风荷载作用下结构内力计算

2.3竖向荷载作用下结构内力

2.3.1 确定计算单元与计算简图

2.3.2 竖向荷载标准值计算

2.3.3竖向荷载作用下结构内力计算

2.4 横向框架内力组合

2.4.1 梁的内力组合

2.4.2 柱的内力组合

第3章 横向截面设计

3.1  梁截面设计

3.1.1. 梁正截面受压承载力计算

3.1.2. 梁斜截面受压承载力计算

3.2  柱截面设计

3.2.1.剪跨比及轴压比验算。

3.2.2.柱正截面受压承载力计算

3.2.3.柱斜截面受剪承载力计算。

3.2.4. 梁柱节点受剪承载力计算

节点核心区的剪力设计值按下式计算

3.3 剪力墙截面设计

第4章 楼梯与楼板设计

4.1 梯段板设计

4.1.1. 荷载计算

4.1.2. 截面设计

4.2 平台板设计

4.2.1. 荷载计算

4.2.2. 截面设计

4.3 平台梁的设计

4.3.1. 荷载计算

4.3.2. 截面设计

第1章 工程概况及结构选型

1.1工程概况

本工程为位于XX某高校家属区西侧的住宅楼，该住宅为地下一层，地上十一层，地下一层层高2.2米，地上每层层高为2.8米，总高度为33米，其中地下一层为设备用房，地上十一层均为两单元，一梯两户，每户建筑面积约为150平方米，三室两厅两卫，总建筑面积9500平方米。结构安全等级为二级，设计使用年限为50年，抗震等级为二级，防火等级为二级。常年地下水位低于-12米，水质对混凝土无侵蚀作用，土壤最大冻结深度0.50米。该结构抗震设防烈度为7度，场地类别为Ⅱ类，特征周期0.35s。场地内土层分布及承载力特征值如下表：

表1.1 土层分布及承载力特征值

土层	土质	厚度/m	地基承载力特征值/kpa
1	素填土	1.5
2	粉质粘土	2.5	200
3	粉质粘土混角砾	1.2	240
4	粉砂岩强风化带	10	300

                         1.2结构选型与布置

1.2.1．结构选型

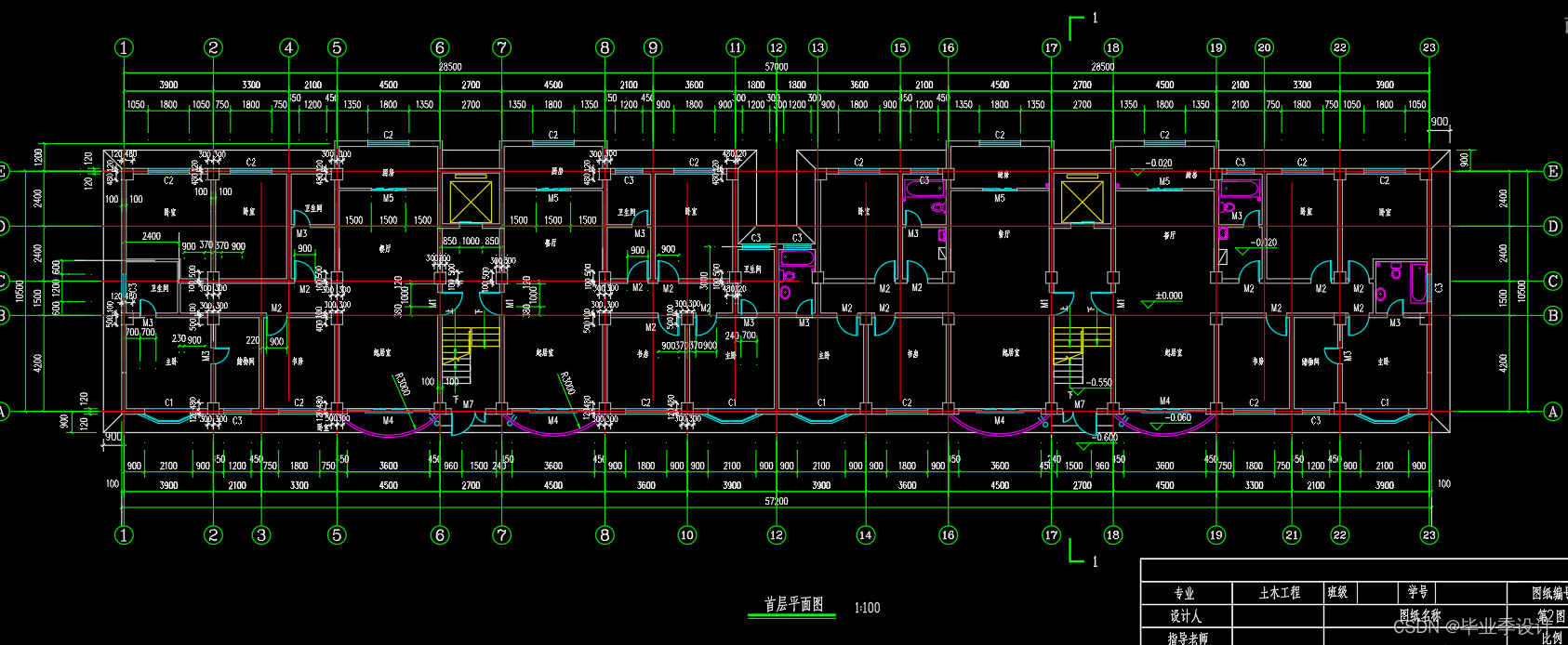

(1)结构体系选型：采用钢筋混凝土现浇框架-剪力墙结构。平面布置如图1.1所示。

(2)屋面结构：采用现浇混凝土肋形屋盖，刚柔性屋面，屋面板厚120mm。

(3)楼面结构：全部采用现浇混凝土肋形楼盖，板厚120 mm。

(4)楼梯结构：采用现浇混凝土梁式楼梯。

(5)电梯间：采用剪力墙结构，墙厚250mm。

1.2.2．结构平面布置
