摘要

本次毕业设计的目的是对大学四年以来所学的知识进行一次系统的复习和总结，以检验四年来对专业知识的掌握程度，同时能进一步巩固和系统化所学的知识，为今后的学习工作打下良好的基础。

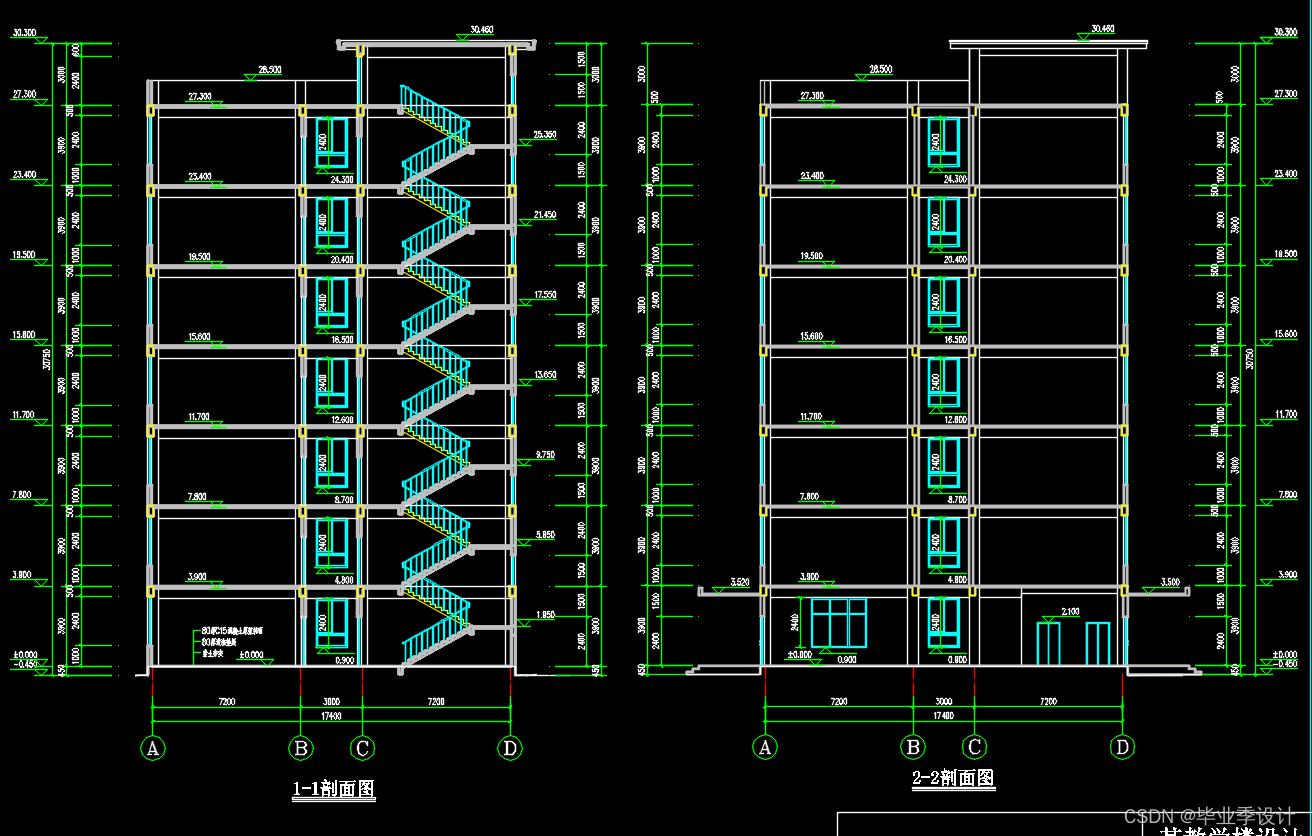

本设计为某教学楼。该工程的建筑面积约为6000，共7层，层高为3.9m，结构形式为钢筋混凝土框架结构，抗震要求为7度设防。

设计内容包括建筑设计和结构设计，结构设计时取第③轴横向框架进行计算。本论文包括以下内容：

一结构方案的确定。

二荷载计算，包括恒载、活载、风荷载和地震作用。

三横向框架内力计算、内力组合及截面设计。

四现浇板，楼梯和基础的计算。

五电算结果及分析。

六结束语和参考文献。

该设计具有以下特点：

一在考虑建筑，结构要求的同时考虑了施工要求及可行性。

二针对不同的荷载特点采用不同的计算方法，对所学知识进行了系统全面的复习。

三框架计算中运用了理论公式计算又运用了当前工程设计中常用的近似计算方法。

四利用电算对结果进行了校核，使计算结果更加令人信服。

关键词： 建筑设计结构设计钢筋混凝土框架结构

荷载内力截面设计

Abstract

This article is to explain a design of a 7-storey-teaching building in XX shool.The building is reinforced concrete frame structure.It is 3.9 meters of every story and the total area is about 6000 square meters.The thesis is written for the whole process of the complete design program,including the following parts:

Determination of the structure.
The calculation of Load,including dead load,live load,wind load and earthquake load.
Interior force calculation and,consititute of the lateral frame and the cross sections design of the components.
The structural design of foundation ,stair and slabs.
The result of computer calculation.
The end words and the references.

The thesis is of some own characters:

With the consideration of architecture and structure requirements,it also considers the construction requirements and feasibility.
It applies different methods of structural calculation,aiming to different loads.
It applies theories formulation and practical formulation in the calculation of certain framework.
It offers the methods of compututation to check the result.

Keywords： architectural design structural design

reinforced concrete frame structure

load interior force cross sections’ design

目录
