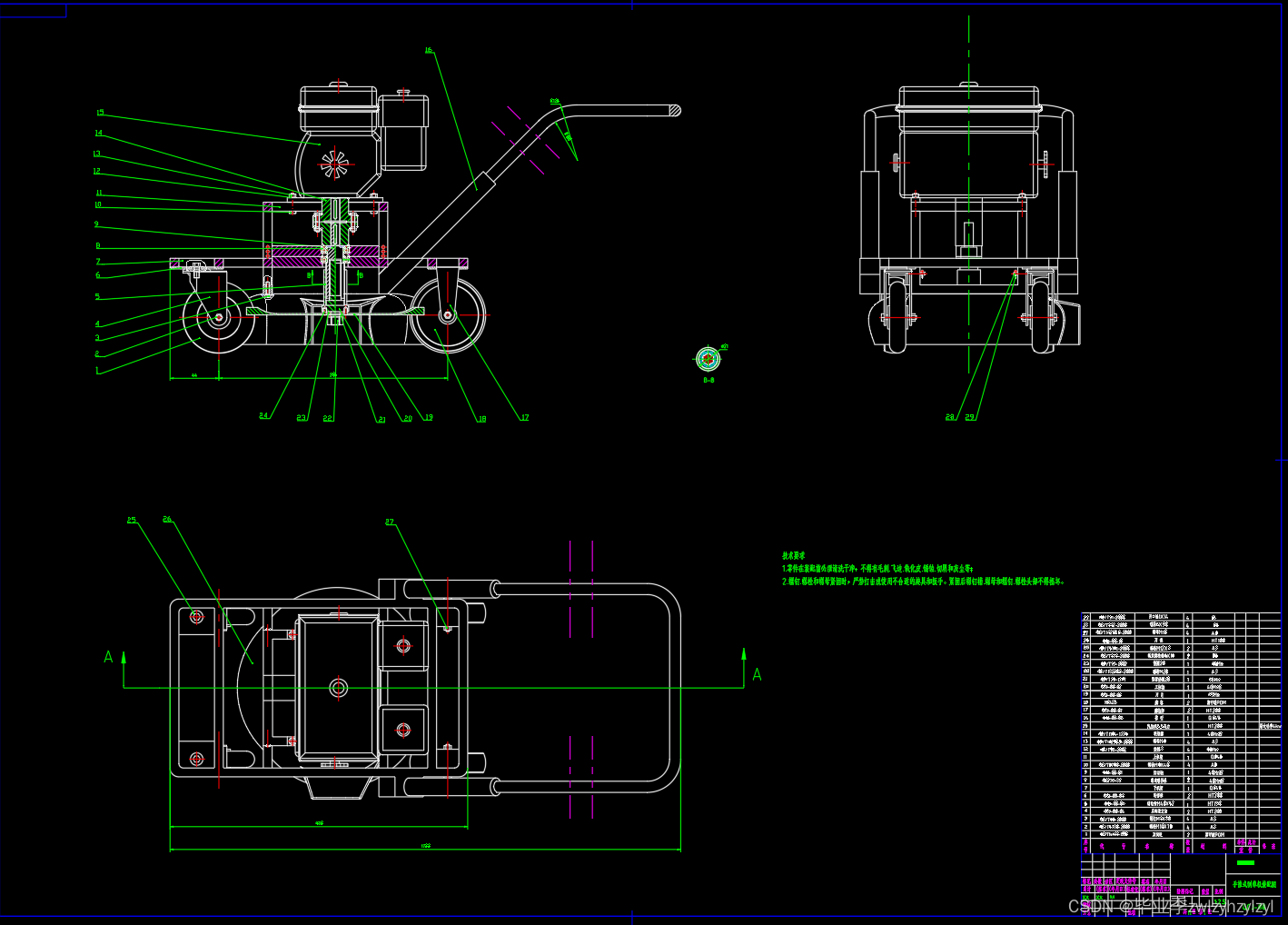

旋刀式割草机的设计（论文、12张CAD图纸、答辩PPT）

目 录

1国内外旋刀式割草机的发展状况 3

1.1割草机的分类 3

1.2割草机割草的基本要求及注意事项 3

1.3研究的内容和方法 4

1.4预期目标 4

2 整机总体设计方案 4

2.1 设计原则 4

2.2 旋刀式割草机的设计方案 5

3 旋刀式割草机主要部件的设计与计算 7

3.1割草机工作部分设计 8

3.2推杆的设计 11

3.3机架的设计 11

4 旋刀式割草机传动系统设计与计算 15

4.1动力传递方案 15

4.2传动比的计算 15

5主要部件的强度分析 16

6总结 17

致谢 19

参考文献 20

摘  要

    本次我设计的手推旋刀式割草机主要由框型连接成的行走轮、支架、和割草机构组成，行走轮的内圈设计有齿轮，割草机构由滚刀构成。滚刀的轴架放置于支架上，该轴的两端分别装有与行走轮的内圈齿轮相啮合形成行星轮系的小齿轮，滚刀刀片其刀刃为扭曲弧度形固定于刀架上，且在刀刃的前后设有切削角度，这样当割草机工作时，刀刃与草形成一定合适的角度，有力的提高了刀片与草之间的切削力，从而尽量的减小了滚刀片在切割草的同时撕拉草筋而损伤草根的程度，有效地提高了割草机的割草效率，对草坪的长远发展更有好处。本次设计的手推割草机适于家里庭院及私人花园等草地使用，不需要电力或柴油为动力，无噪音及杂物等污染，符合现代环保要求。人们在割草工作中，既可以锻炼身体又可以达到修整草坪的目的。

关键词：割草机；环保；割草

                                   Abstract

   The design of hand push reel mower consists mainly of walking wheels, frame, handrail frame and cutting subassembly, walking wheels have the inner ring gears, cutting subassembly make up of the hob and fixed knife. The shaft of hob rests on the frame; at both ends of the shaft have the pinion gears that mesh with the inner ring gears. The fixed knife installs on the frame, the cutting edge of fixed knife is tangent to the ho ’s blade. Hob twisted blades fix on the tool carrier, and with the blade cutting angle on the front and rear. The bevel angles of cutting edge can enhance the cutting forces when mow the lawn, and increase work efficiency. The mower designed for home and private garden and small lawn use, without electricity or diesel-powered, no air and noise pollution, accord with the requirements of environmental protection. People walk through the grass for not only physical exercise but also realization of the purpose of trimming the lawn.

Keywords: reel mower；lawn；environmental protection

…………
