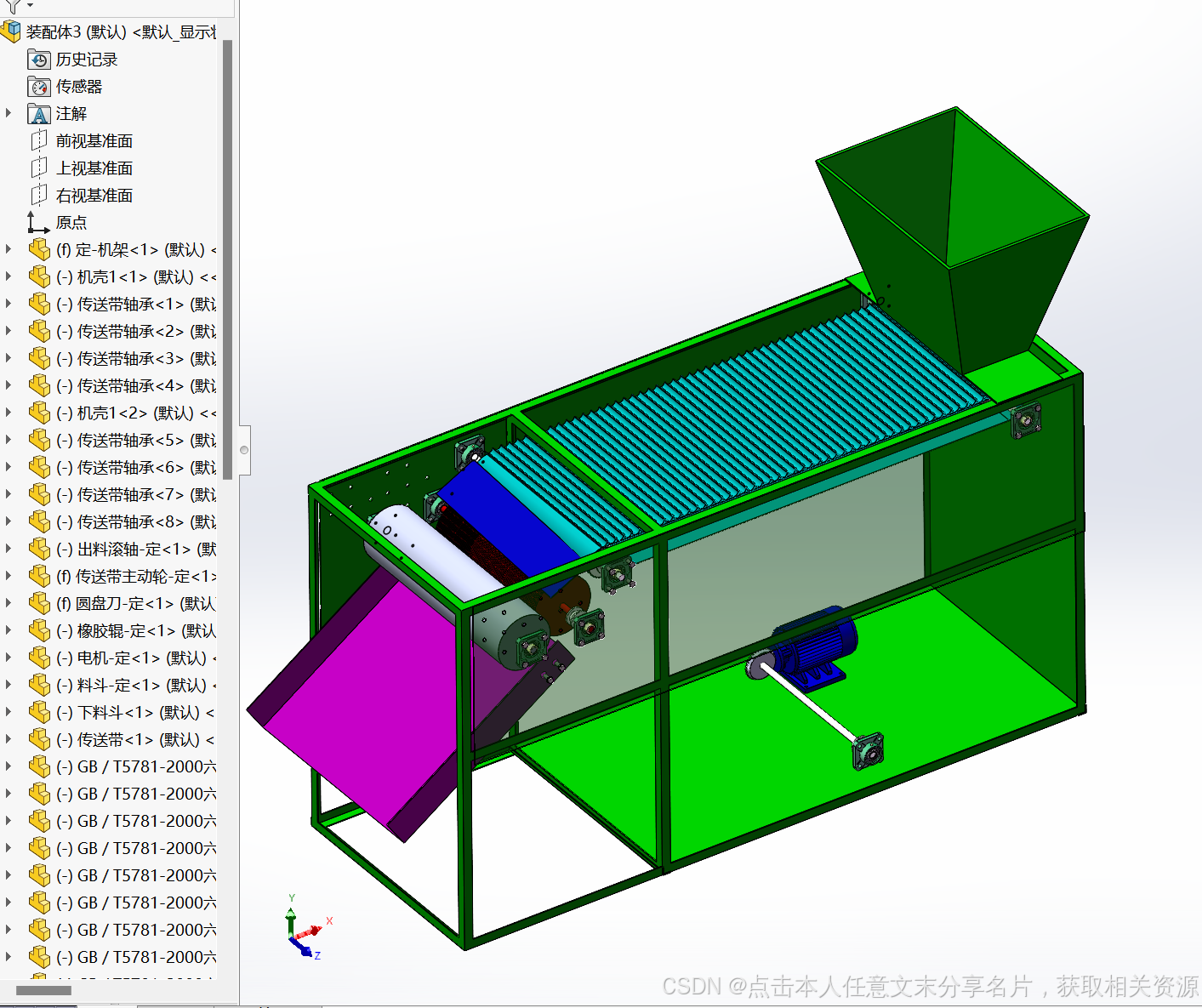

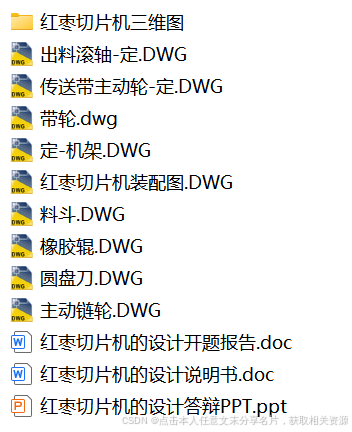

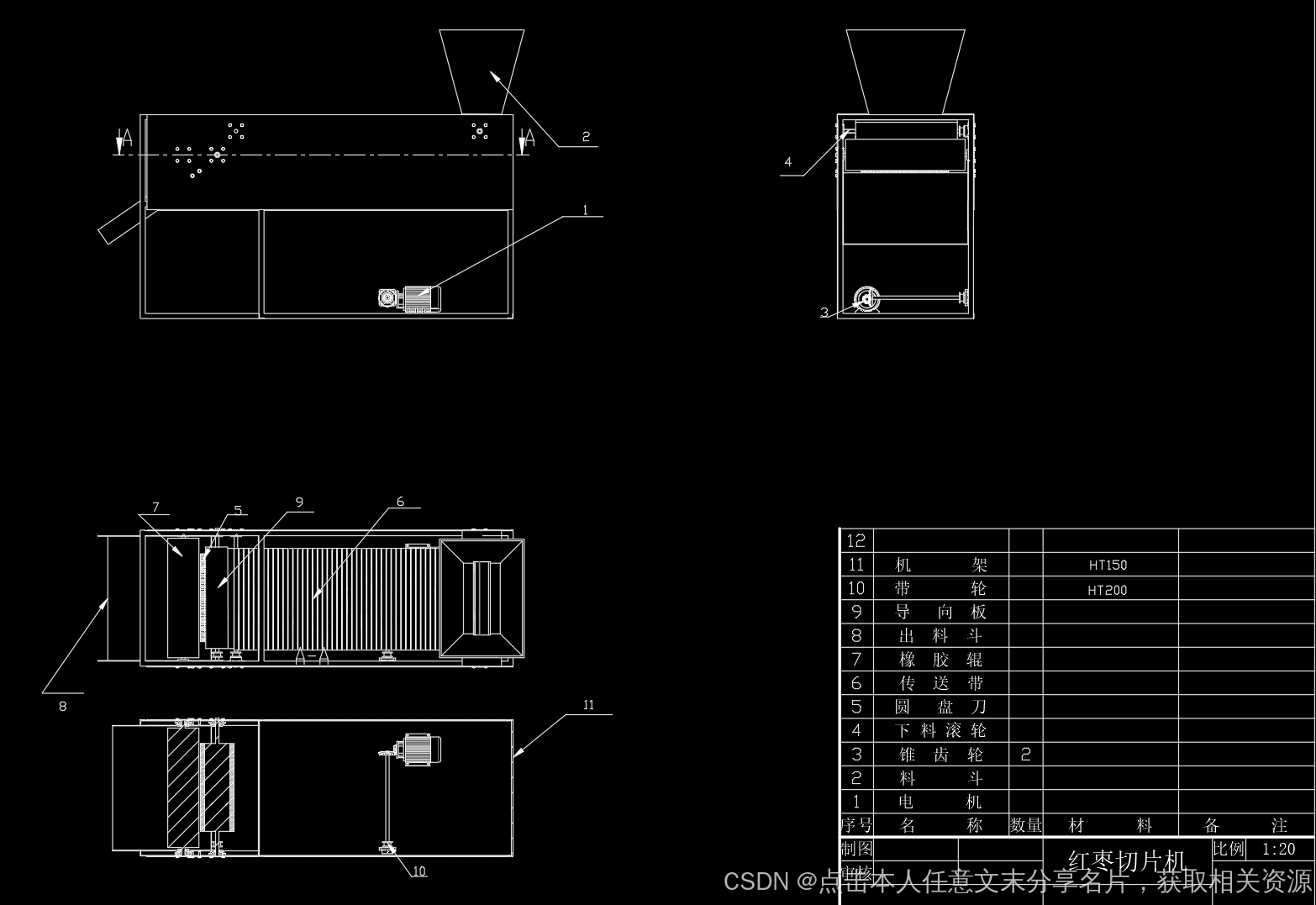

红枣切片机的设计【说明书+CAD图纸+solidworks三维+开题报告+答辩PPT】

 目  录
1绪 论    2
1.1 选题的背景和目的    2
1.2 圆盘式剪切机国内外的发展现状    2
1.3 剪切机设计内容和方法    3
2.红枣切片机的研制方案    3
2.1红枣切片机机的要求    3
2.2系统方案原理图    4
3.结构设计计算    4
3.1传动部分的设计    4
3.2传送部分的设计    8
3.3机壳设计    9
4各部分结构的校核与计算    10
4.1轴承的校核    10
4.2键的校核    11
4.3轴的计算校核    12
总 结    15
致 谢    16
参考文献    17

1绪 论
1.1 选题的背景和目的
剪切机有各种类型，平刃剪、斜刃剪、圆盘剪和飞剪。平刃剪用于剪切方坯，斜刃剪用于剪切板材，而圆盘剪广泛用于纵向剪切厚度小于20~30毫米的钢板及薄带钢。而飞剪用于剪切运动着的轧件，其剪刃有平刃、斜刃和圆盘式飞剪。
圆盘式剪切机由于刀片是旋转的圆盘，因而可连续纵向剪切运动钢板和带钢。圆盘式剪切机通常设置在精整作业线上用于将运动着的钢板纵向边缘切齐和剪切或者切成窄带钢，根据其用途可分为剪切板边的圆盘剪和剪切带钢的圆盘剪。
剪切板边的圆盘剪，每个圆盘刀片均以悬臂的形式固定在单独传动的轴上，刀片的数目为两对。这种圆盘剪用于厚板精整加工线。板卷的横切机组和连续酸洗机组等作业线。剪切带钢的圆盘剪用于板卷的纵切机组，连续退火和渡锌机组等作业线上。将板卷切成窄带钢，作为焊管坯料和车圈的坯料等。这种圆盘剪的刀片数目是多对的，一般刀片都固定在两根公用的运动轴上，也有少数的圆盘刀片是固定在独立的传动轴上的。
这次选圆盘式剪切机作为设计题目是在对1700横切机组的调研的背景下进行的。1700横切机组使用多年，其中圆盘剪使用过程中存在一些问题。该厂对该剪切机也进行了多次改造。圆盘剪使用过程中传动系统精度底，径向调整机构和刀片侧向调整精度低，迫切要求更新和改造设计。
这次设计的目的就是通过设计对主轴传动系统，刀片侧向调整机构，特别是各个机构中的传动部分进行设计。通过设计过程掌握圆盘剪单体机械设备的设计方法，使所学的理论知识和实际结合起来，提高设计能力，独立分析能力和绘图技术，进行规范化的的训练为今后的工作打下有力的基础。
…………
