经测试，智融SW3566H功能强大！目前已经通过USB IF PD3.1官方认证

随着USB PD3.1快充协议的推出，市面上目前已经有多款产品支持140W快充，多个品牌的机型都在利用PD快充协议为自己的产品实现高效大功率快充。而且欧盟也在推进PD充电口的统一，可见快充将会成为智能电子产品的充电标准。

今天我们找到一款功能不错的芯片SW3566H去测试了下，结果还是不错的！简单来看下！

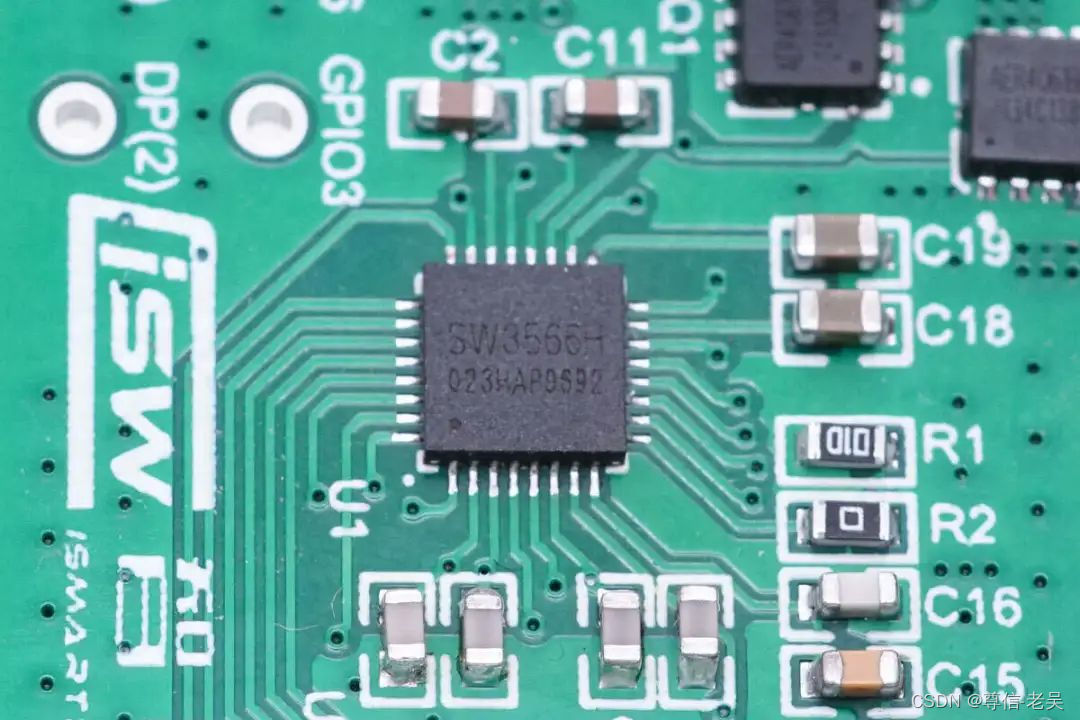

这颗芯片是智融为满足140W快充需求，推出的一颗双口降压控制器，支持28V5A 140W快充，支持PD3.1，内置MCU+UFCS协议。

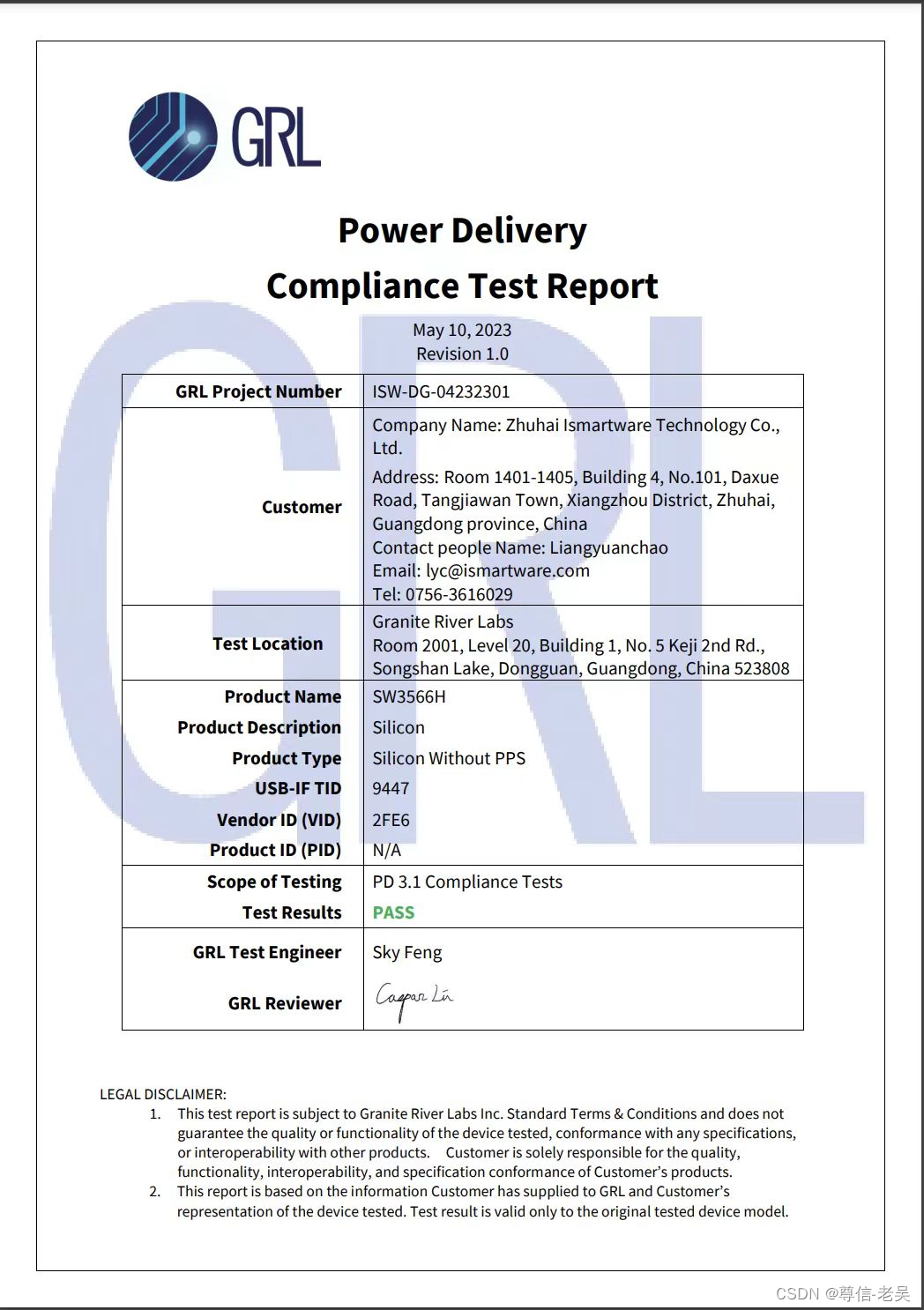

智融SW3566H的USB PD3.1认证证书由业界权威认证检测机构GRL技流科技颁发。证书显示，智融SW3566H于2023年5月10日正式获得USB IF PD3.1认证，TID：9447。

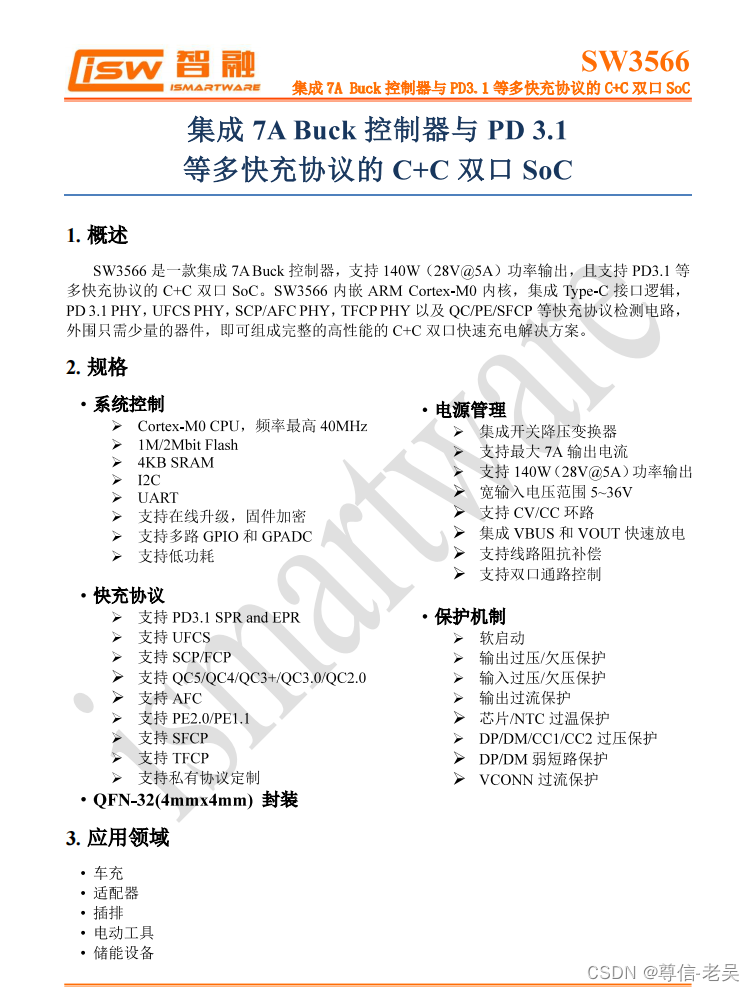

详细的看了下规格书。

他是一款高集成度的多快充协议双口充电SOC芯片，支持USB-C和USB-A接口充电，并支持双口独立限流。芯片内部集成了高效率同步降压转换器，支持20V7A和28V5A输出，支持PD3.1/QC/SCP/UFCS等快充协议，支持快充协议定制，最大支持140W输出功率。
集成了CC/CV模式，双口管理逻辑和母线电压检测，搭配对应的降压开关管和VBUS开关管即可实现双口降压输出。芯片内置的降压转换器工作频率为180KHz，支持PWM和PFM工作模式。输出电流，线损补偿等保护阈值均可通过I2C接口进行设定，内置的ADC可实现输入输出电压，输出电流，芯片温度等9个通道的数据采样，支持外接MCU进行参数显示。
支持36V输入电压，最高输出电流7A，芯片内置软启动，输入过压/欠压保护，输出过压/欠压保护，输出过流/短路保护，DP/DM/CC过压保护，芯片过热保护和外接NTC热敏电阻保护，以及限功率保护。芯片采用QFN4*4-32封装。

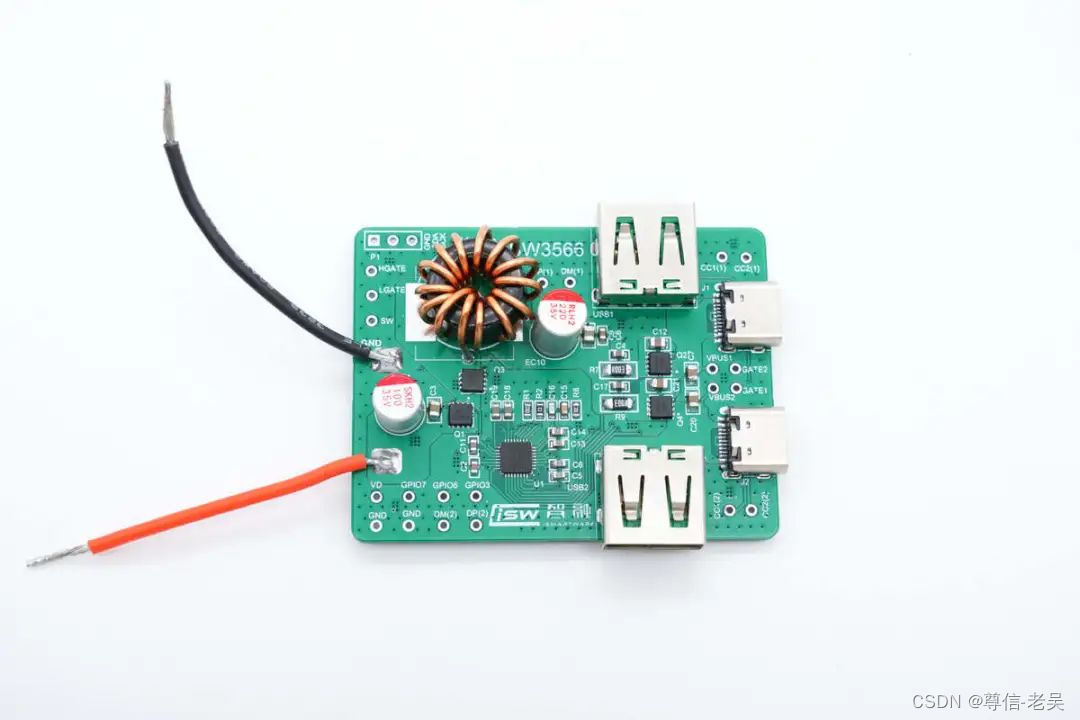

之前智融就曾基于SW3566H设计了PD3.1 140W双USB-C快充方案，支持C+C/C+A/A+A双口快充应用。

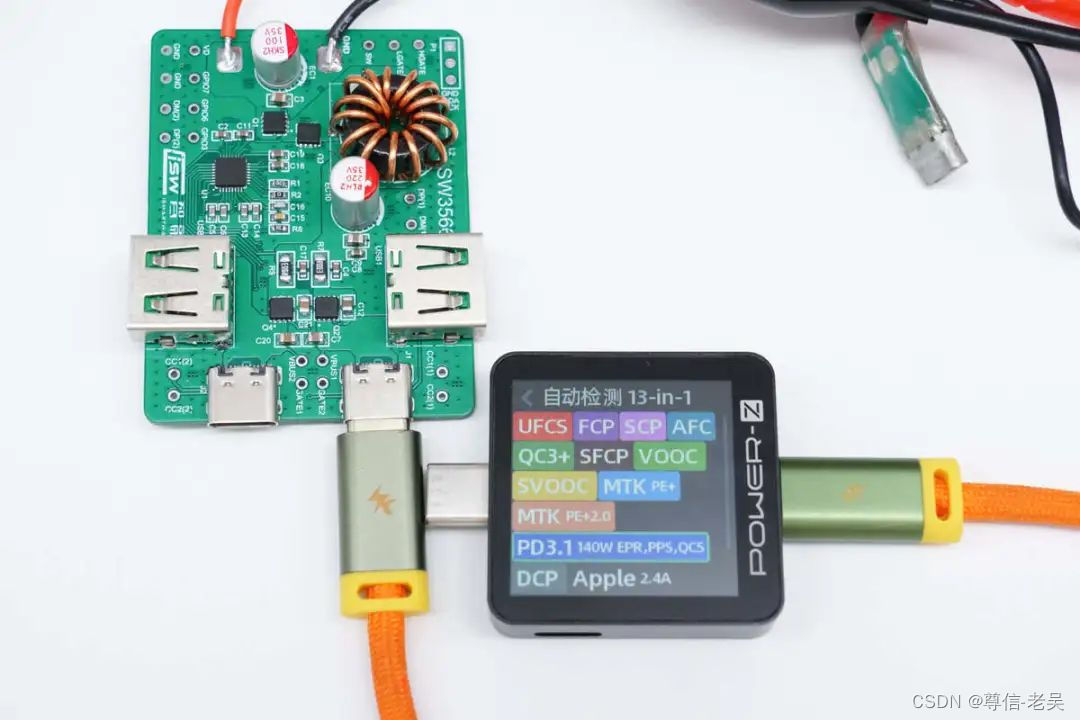

用设备测得USB-C口支持UFCS、FCP、SCP、AFC、QC3+/5、SFCP、VOOC、SVOOC、MTK、PD3.1、PPS、Apple 2.4A、DCP充电协议。

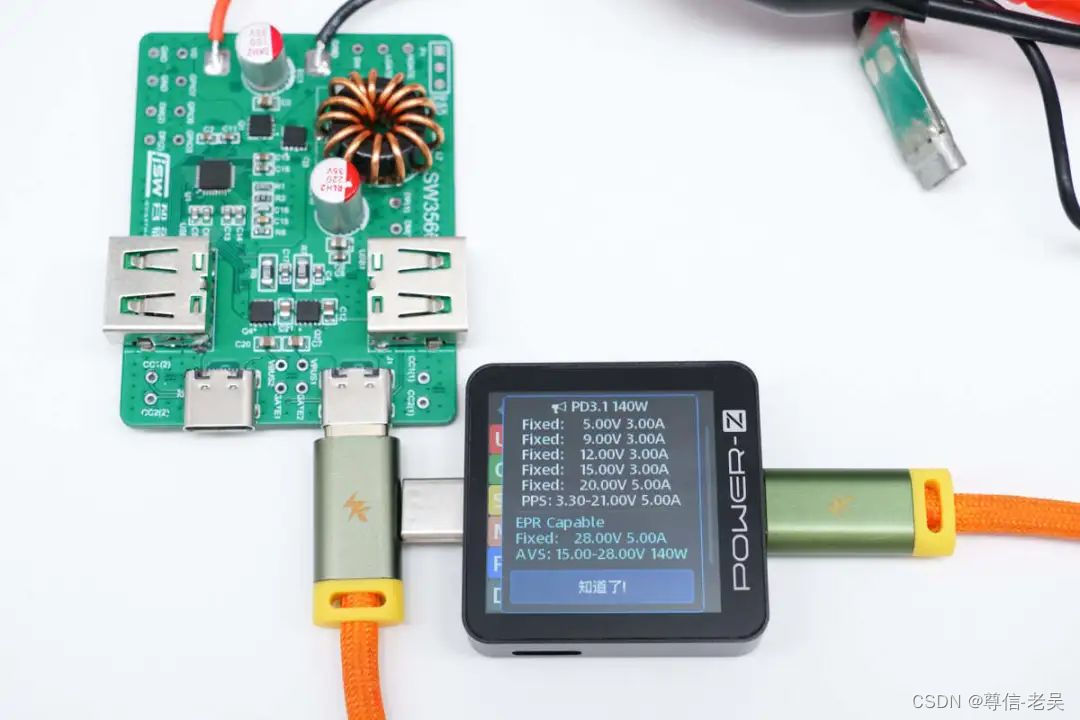

并且具备5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六组固定电压档位，以及3.3-21V5A PPS电压档位和PD3.1快充标准下的AVS 15-28V 140W电压档位。

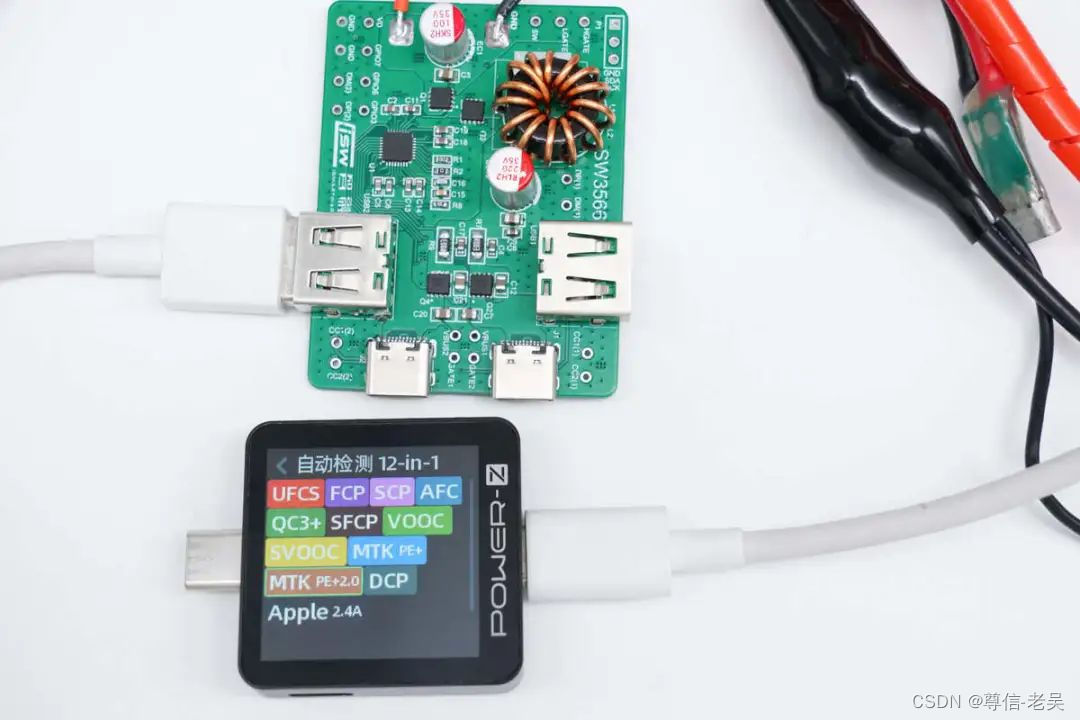

测得USB-A口支持UFCS、FCP、SCP、AFC、QC3+、SFCP、VOOC、SVOOC、MTK、Apple 2.4A、DCP充电协议。

实际充电表现，使用USB-C口给苹果MacBook Pro 2021充电，测得充电功率为27.72V 4.95A 137.32W，开启28V5A PD3.1快充。

简单总结下：
整体看功能表现都是不错的。
SW3566H将同步降压控制器和PD协议芯片集成在一颗芯片内部，大大简化了快充设计，相比传统方案，不仅更加简洁，还支持多口应用。还可以通过I2C接口进行参数采集和显示，时刻了解充电功率。目前通过USB-IF PD3.1认证，意味着芯片性能得到权威认可，已经满足大面积应用需求。
