拆解：公牛67W氮化镓快充插座，采用智融SW3516P主控芯片！

看了一个拆解视频。公牛67W氮化镓快充移动插座。感觉还不错！

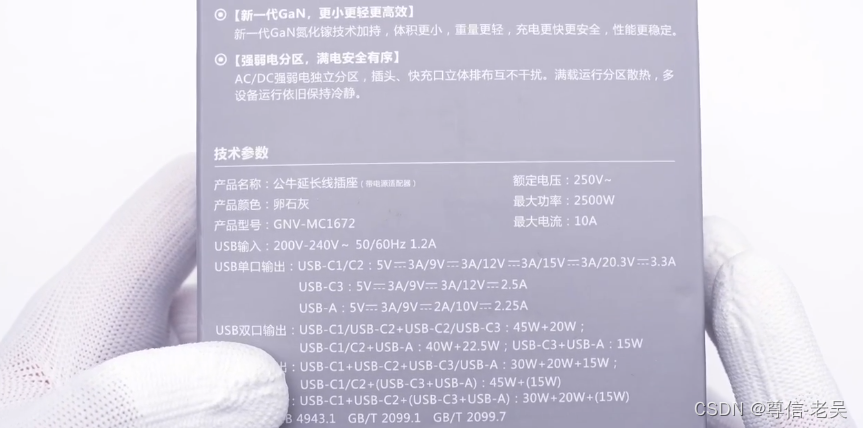

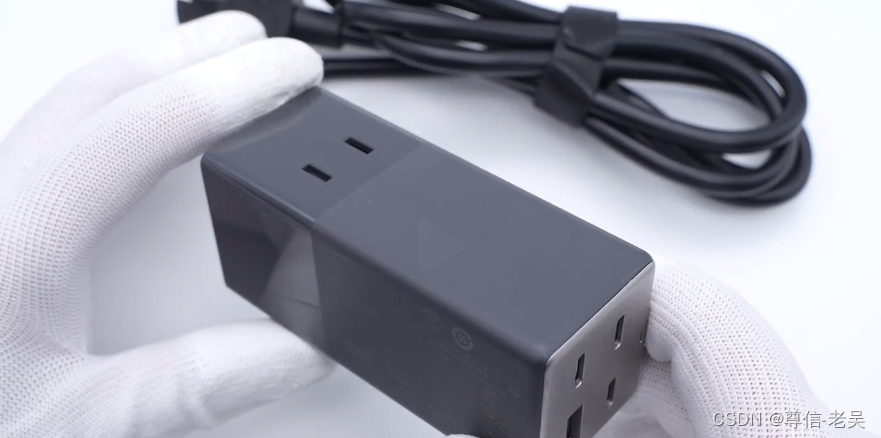

采用黑色外壳，搭配银色面板，更加适配现代装饰风格。插座配备了一个新国标五孔插孔和一个新国标两孔插孔，并配有3C1A四个USB快充接口，同时满足家用电器和笔记本电脑以及手机等设备的供电需求。USB-C接口支持67W输出功率，并支持功率自动分配，四个接口均支持快充。

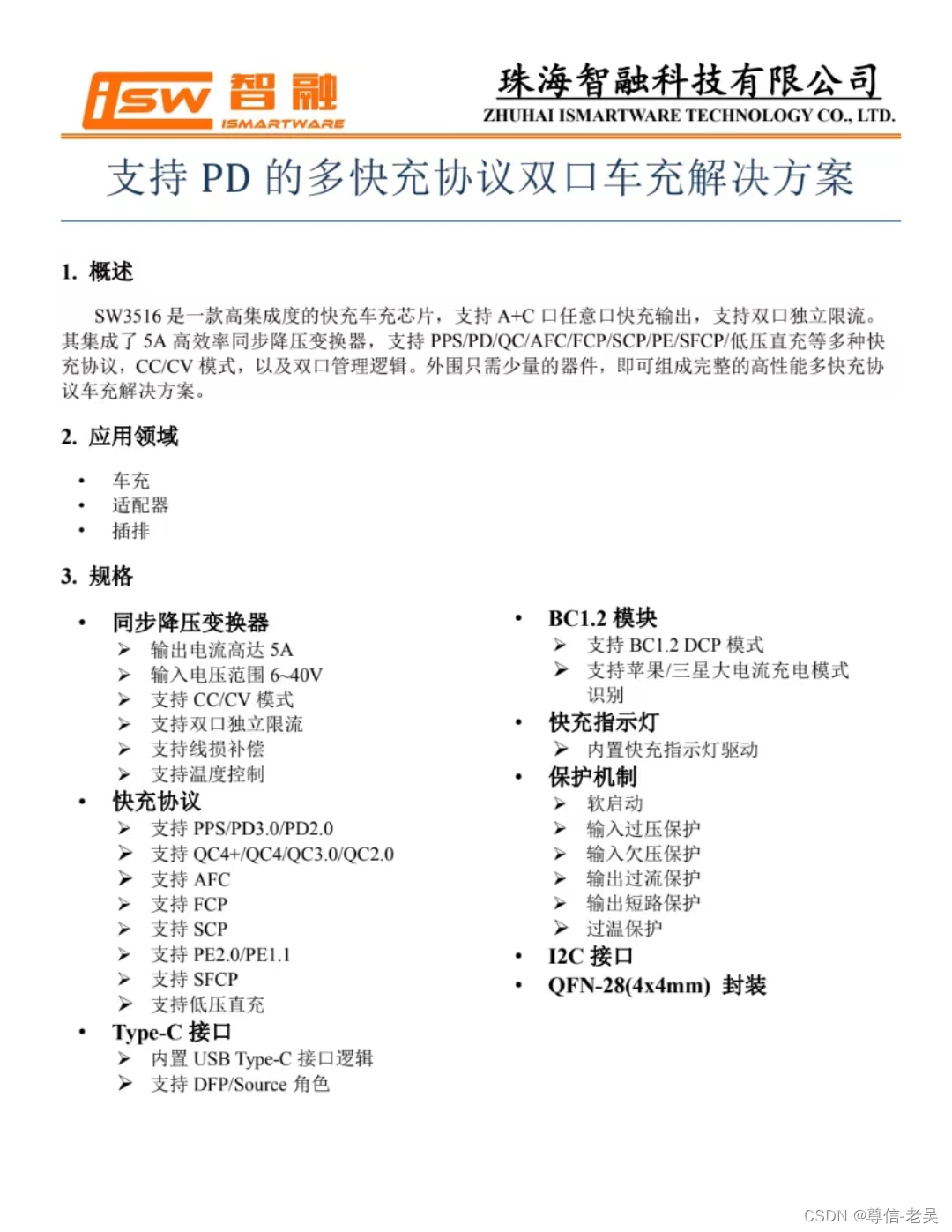

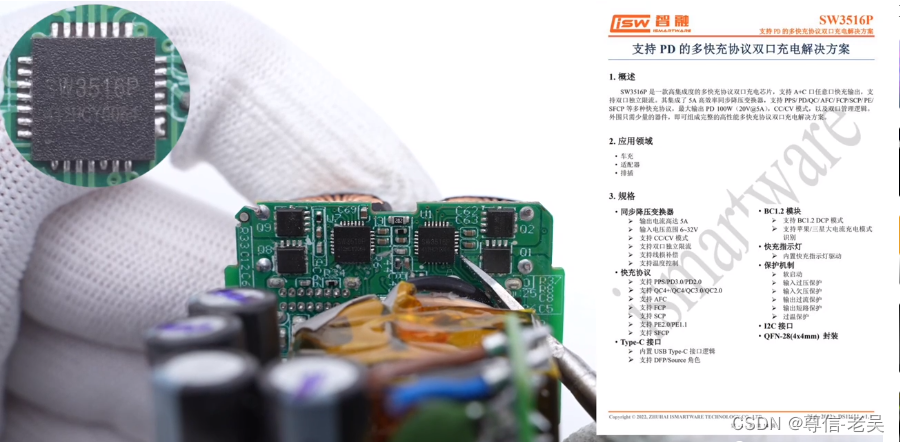

通过拆解可以看到，该插座三个USB-C口的降压电路主控芯片均采用智融SW3516P，用于进行降压控制和协议识别。智融SW3516P是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。

智融SW3516P集成了5A 高效率同步降压变换器。支持 PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。适用于车充、适配器、插排等应用场景。

采用 QFN-28(4x4mm) 封装，支持软启动、输入过压保护、输入欠压保护、输出过流保护、输出短路保护、过温保护等多重保护措施。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。
