基于L9349的电磁阀驱动电路图

最新推荐文章于 2024-08-23 09:42:27 发布
最新推荐文章于 2024-08-23 09:42:27 发布
阅读量6.9k 收藏 25
点赞数 3
分类专栏： 高阶嵌入式系统设计 工业互联网开发技术 芯片驱动集锦 文章标签： stm32 单片机 物联网 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/zxm8513/article/details/120818898
版权
L9349因其适配的电流需求和低内阻特性，成为ABS电磁阀的理想驱动芯片。通过12V供电，PWM控制信号可以灵活调节4路电磁阀，其中5A通道用于常闭阀，3A通道用于常开阀。EN端口允许通过MCU快速关闭芯片，独立通道的故障诊断引脚结合状态反馈实现故障识别与响应。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

ABS压力调节器的4个常开进油电磁阀的最大起动电流约为3.6 A;4个常闭出油电磁阀最大起动电流约为2.4 A。而L9349的工作电压4.5～32 V，两路通道内阻O.2 Ω，最大负载电流3 A;另两路内阻0.3 Ω，最大负载电流5 A，恰好能满足ABS常开和常闭电磁阀的驱动电流要求，而且较低的导通内阻又能保证低功耗，因此L9349非常适合进行ABS电磁阀的驱动控制。电磁阀驱动电路原理图见图。

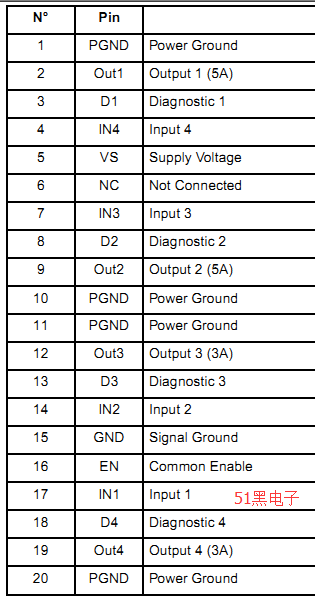

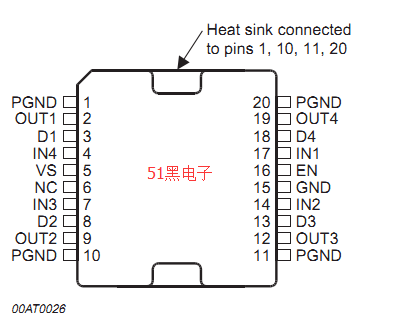

 在图中，每片L9349能驱动4个电磁阀工作，属于典型的低端驱动。通过Vs端口给芯片提供12 V供电电压;当给输入端IN1～IN4 PWM控制信号，就能方便地控制输出端以驱动4路电磁阀工作，OUT1和OUT2端口的最大驱动能力为5 A，应该连接ABS的常闭电磁阀;OUT3和OUT4端口最大驱动能力为3 A，应连接ABS常开电磁阀，不可接反;EN端口为使能端，能通过MCU快速关闭芯片;L9349的数字地和模拟
