SGM803硬件看门狗电路

1、微处理器电源监控芯片sgm803及其应用在微处理器系统中，为保证微处理器系统稳定而牢靠地运行，需给微处理器系统提供电源监控。

圣邦微的sgm803就是此种芯片。它可在微处理器上电，掉电及低于供电电压一定值时，产生一个不低于140ms的复位低电平输出，确保微处理器运行在可知的状态，避开错误代码的执行。该芯片采纳sot-23封装，比采纳分立元件或通用芯片构成的电路相比，大大减小了系统电路的复杂性和元器件的数量，显著提高了系统的牢靠性和精确度。

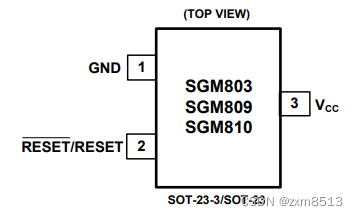

内部结构和引脚功能sgm803芯片的内部结构所示，该电路包含电压、低功耗电压基准源、分压器、输出延时电路和输出驱动电路。 sgm803内部结构参数和时序图1 复位阈值电压复位阈值电压vth是sgm803最重要的一个参数。电源电压降到复位阈值电源电压时，芯片复位端给出复位信号，输出低电平，使被监控系统在供电电压降低时准时复位，起到了有效的监控作用。2 复位时序当电源电压下降到低于阈值电压时，sgm803的复位信号为低电平，并且在电源电压升高到大于阈值后的起码140ms内，复位信号的低电平状态仍保持有效。

2所示，在复位电平由低变高时有一个复位延时约为140ms，此延时可保证供电电压复原到了阈值以上时，能使被控系统正常工作。

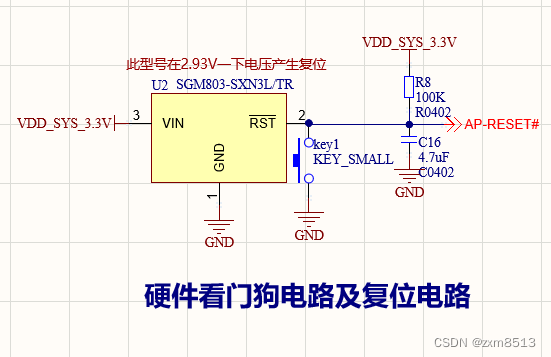

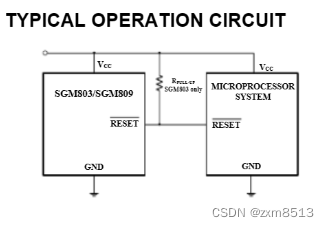

实际应用电路如下图所示。
