霍尔转速测量电路

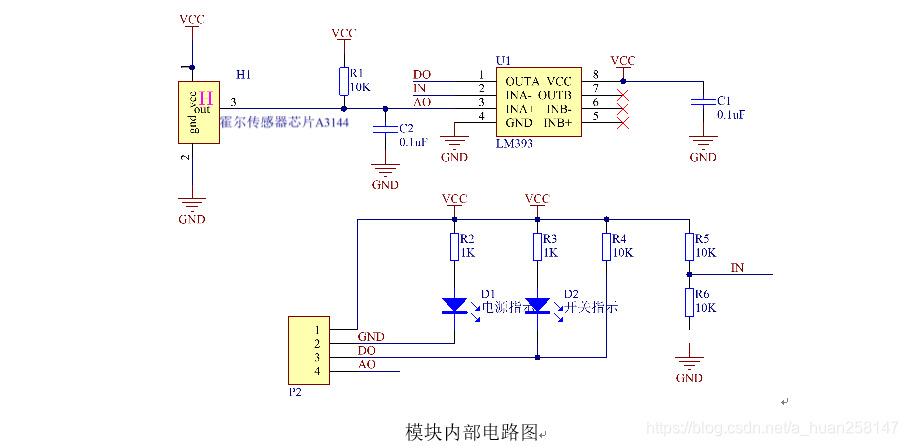

A3144霍尔传感器模块电路设计
本霍尔传感器模块是基于霍尔元件A3144设计制作的模块，A3144芯片是一种磁传感器，其应用霍尔效应原理，采用半导体集成技术制造的磁敏电路，它是由电压调整器、霍尔电压发生器、差分放大器、史密特触发器，温度补偿电路和集电极开路的输出级组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压信号，用它可以检测磁场及其变化，可在各种磁场相关的场合中使用，霍尔器件具有很多优点，它的结构牢固、体积小、重量轻、寿命长、安装方便、功耗低、频率高、耐振动、不怕灰尘、油污、水汽、盐雾等的污染或腐蚀。使用LM393宽电压比较器，通过对霍尔传感器传过来的值和电位器的分压值比较，可以直接输出高低电平，信号干净，波形好，驱动能力强。A3144霍尔传感器模块体积小，灵敏度高，响应速度快，温度性能好，精确度高，可靠性高。
一、传感器参数
（1）工作电压:3.3-5V。
（2）使用3144E开关型霍尔传感器。
（3）当传感器感应到磁场时，数字输出低电平，信号灯亮；如果没有感应到磁场，则数字输出高电平，信号灯不亮。
（4）具有电源指示灯和信号指示灯。
（5）输出形式：数字开关量输出（0和1），模拟量AO口无效。
（6）采用LM393比较器输出，型号干净，波形好，驱动能力强，超过15mA。
（7）可用于电机测速、位置检测等。
二、接口说明
（1） VCC→电源正极。
（2）GND→电源负极。
（3）DO →TTL数字量输出，有磁感应是输出低电平。
（4）AO →模拟量输出（不同距离输出不同电压）。
三、使用说明

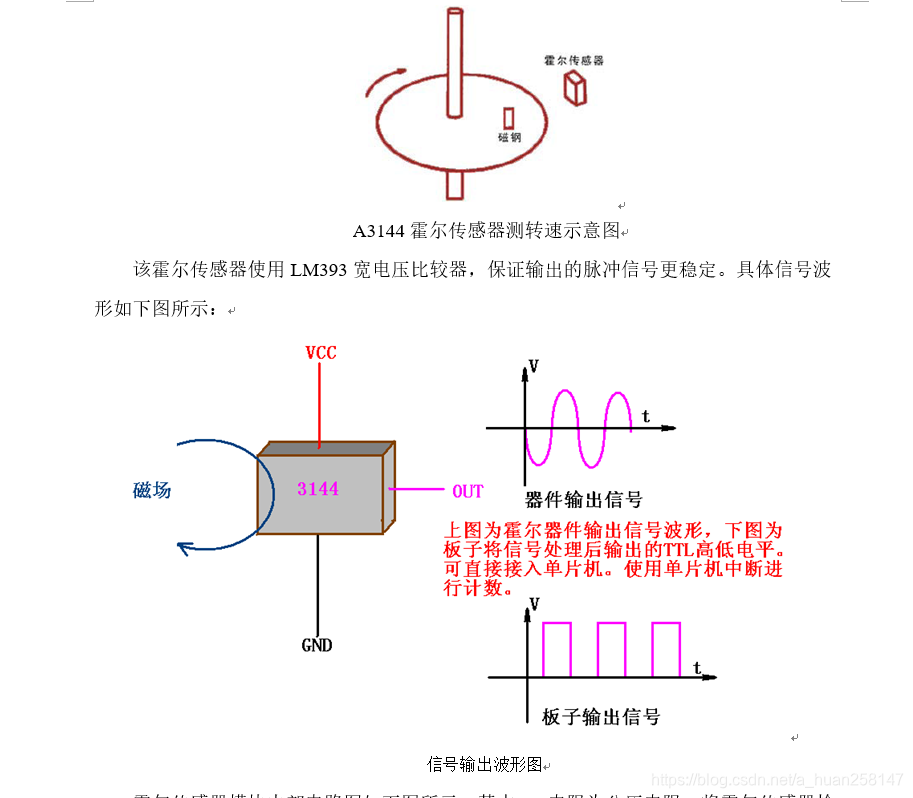

A3144霍尔开关元件属于开关型霍尔传感器（集成霍尔开关），它是把霍尔片产生的霍尔电压放大后驱动触发电路，输出电压是能变化的方脉冲。霍尔转速传感器的外形图和与磁场的作用关系如下图所示。磁场由磁钢提供，所以霍尔传感器和磁钢需要配对使用。在非磁材料的圆盘边上粘贴一块磁钢，霍尔传感器固定在圆盘外缘附近。圆盘每转动一圈，霍尔传感器便输出一个脉冲。通过单片机测量产生脉冲的频率就可以得出圆盘的转速。
